MicroBOARD-M328 modulis yra mini kūrimo rinkinys su mikrovaldikliu ATmega328P, naudojamas populiariuose Arduino Uno moduliuose. Plokštėje taip pat yra 5 V įtampos reguliatorius, 12 kvarcinis rezonatorius ir programatoriaus jungtis IDC-10 (Kanda). Modulis gali būti užprogramuotas C kalba, kaip ir BASCOM AVR ir Arduino IDE, naudojant USB-UART adapterį po boot loader.

Pagrindinės savybės:

32 KB Flash atmintis (programos atmintis)
1 KB SRAM (statinė RAM)
2 skaitikliai/laikmačiai 8 bitų
1 skaitiklis/laikmačiai 16 bitų
1 analoginis-skaitmeninis keitiklis (8 kanalų 10 bitų tikslumas)
Tinklo sąsajos: SPI, UART, TWI (I2C)
Įmontuotas analoginis palyginimas
6 PWM kanalai

Specifikacijos:

Mikrovaldiklis: ATmega328P-AU

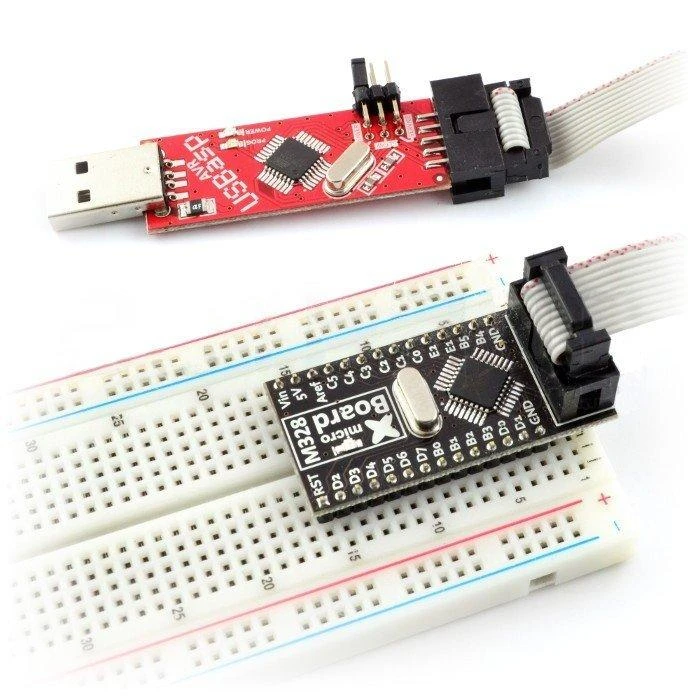

ISP programavimo jungtis

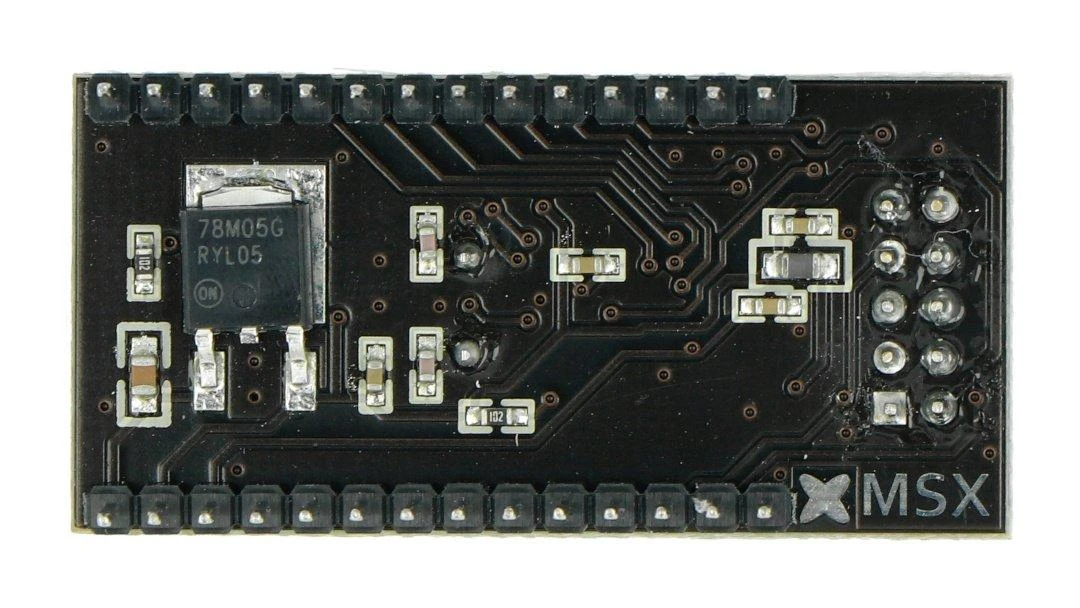

Įtampos reguliatorius 5 V (78M05)

Maksimali srovė: 0,5 A

Mikrovaldiklio maitinimo įtampa filtruojama naudojant kondensatorius
Maitinimo įtampos analoginė dalis, pasirinktinai filtruojama naudojant ferito rutulius
Maitinimas nuolatine įtampa 7-12 V diapazone
Šviesos diodas, rodantis maitinimo įtampos prijungimą

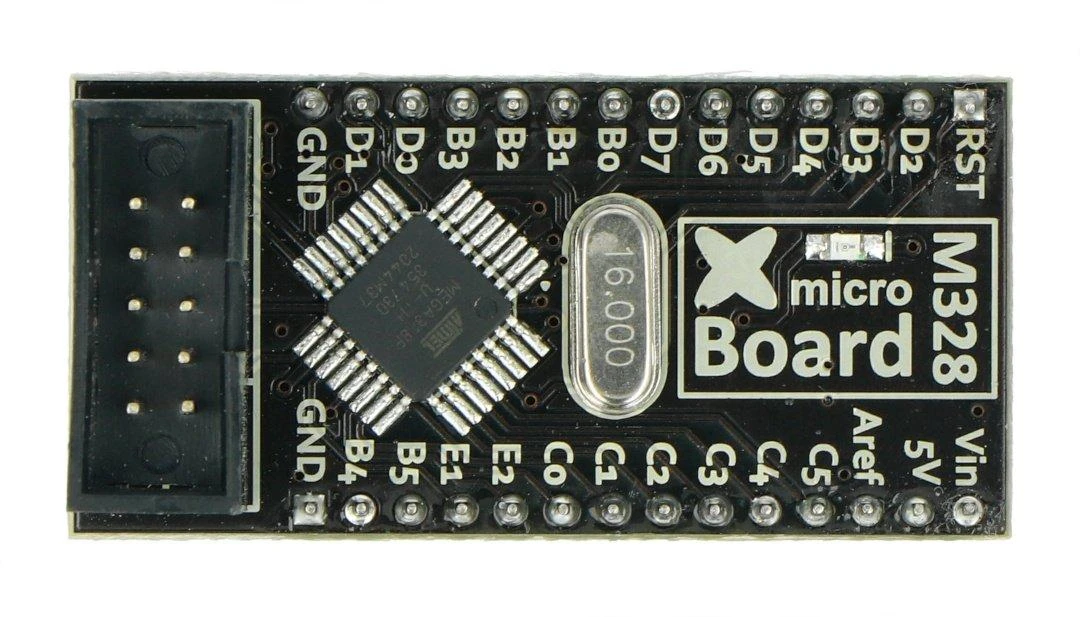

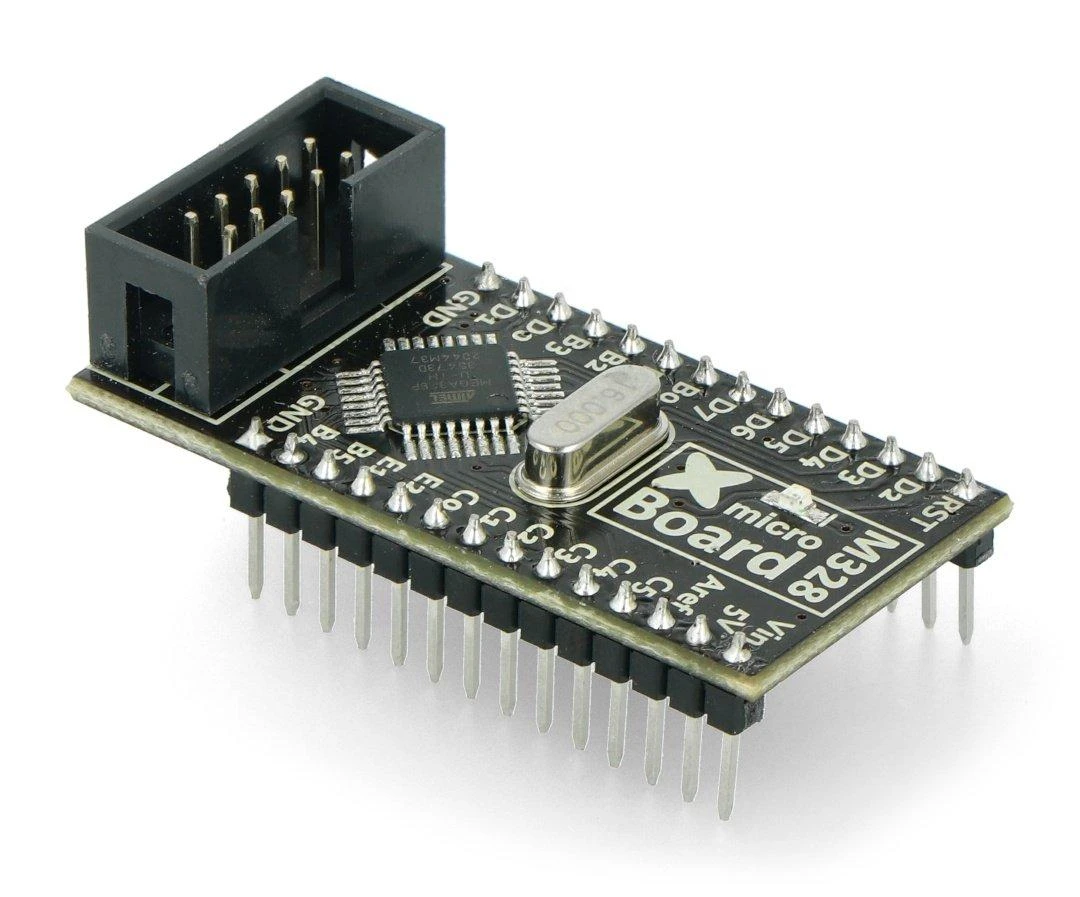

Mikrovaldiklio kaiščiai yra ant 2 jungčių (auksiniai kaiščiai) - išskyrus išėjimus, kurie yra prijungti prie kvarco rezonatoriaus
Ištraukiamas rezistorius RESET maitinimo įtampa (5 V)
