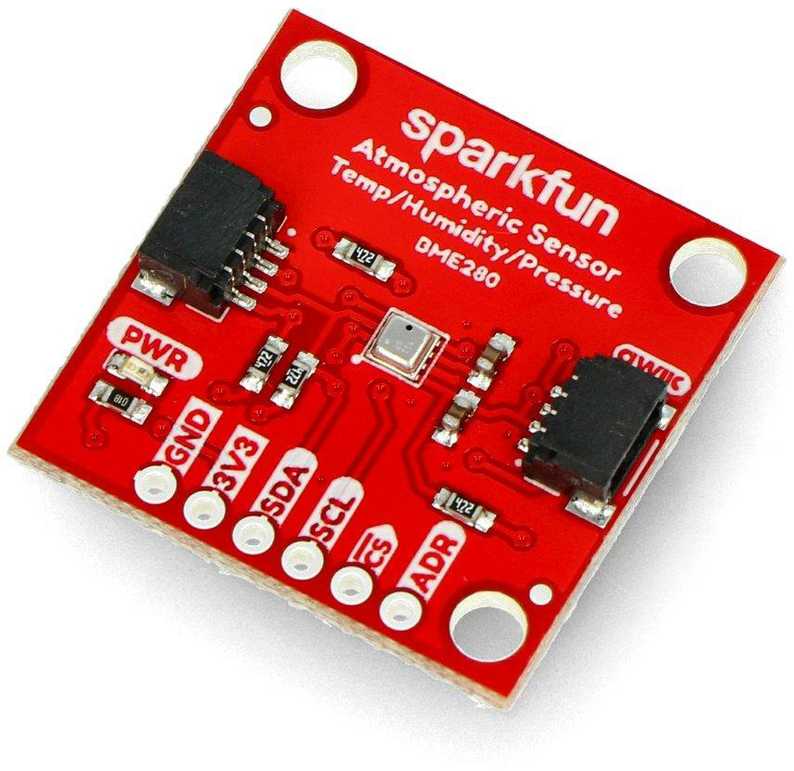

BME280, drėgmės, temperatūros ir slėgio jutiklis I2C/SPI, SparkFun SEN-15440

Atmosferos jutiklis, pagamintas SparkFun, remiasi Bosch Sensortec BME280 integruotu aplinkos jutikliu. Šiuo moduliu paprasta matuoti atmosferos slėgį, drėgmę ir temperatūrą. Čia naudojamas BME280 jutiklis leidžia matuoti atmosferos slėgį nuo 30 kPa iki 110 kPa, taip pat matuoti santykinę drėgmę ir temperatūrą. Jutiklis naudoja patogią Qwiic prijungimo sistemą, todėl nereikia lituoti, kad būtų galima prijungti ją prie likusios sistemos. Be to, gamintojas suprojektavo modulį taip, kad būtų galima naudoti ir kontaktines plokštes. Modulis sąveikauja per 3,3 V SPI sąsają, 5 V tolerancijos I2C sąsają (su padidinimo rezistoriais iki 3,3 V) ir gali būti sukonfigūruotas atlikti matavimus esant mažesnei nei 1 mA srovės suvartojimui.

Specifikacijos:

• Bosch Sensortec BME280 aplinkos jutiklis
• Slėgio diapazonas: nuo 300 hPa iki 1100 hPa
• Drėgmės diapazonas: nuo 0% iki 100% RH
• Drėgmės jutiklį ir slėgio jutiklį galima atskirai įjungti / išjungti
• Darbinė įtampa: nuo 1,71 V iki 3,6 V (Qwiic numatytasis nustatymas: 3,3 V)
• I2C ir SPI sąsaja
• Temperatūros diapazonas:
• Pilnas tikslumas: nuo 0 °C iki 65 °C
• Veikia: nuo -40 °C iki 85 °C
• I2C adresas: 0x77 (numatytasis) arba 0x76
