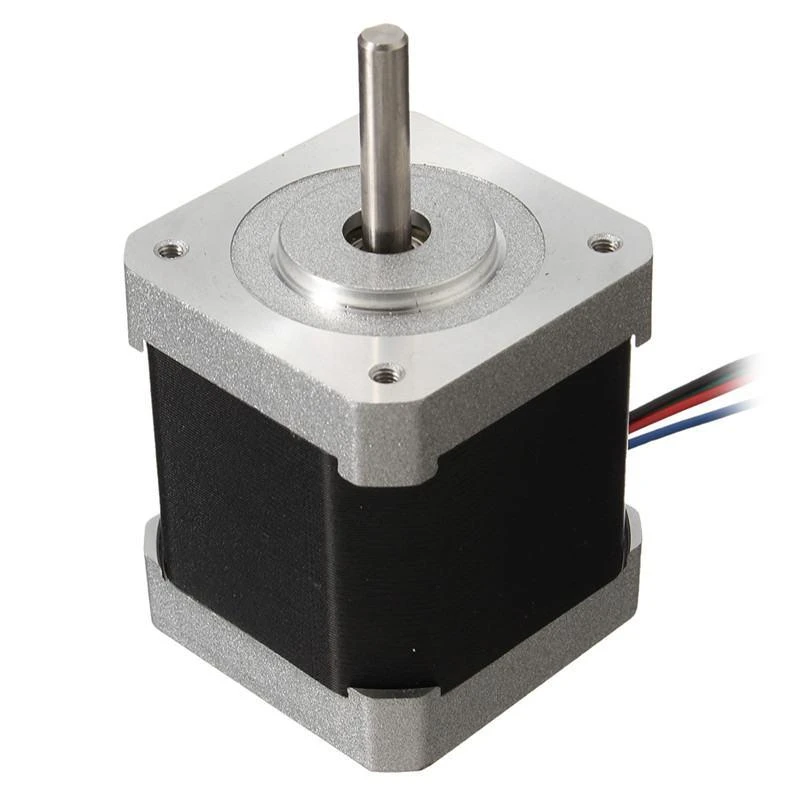

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 6 V
Apvijos srovė: 0,8 A
Apvijos varža: 7,5 Ω
Induktyvumas: 6,3 mH
Sukimo momentas 3,17 kg*cm (0,31 Nm)
Unipolar (6 laidai)
Veleno skersmuo: 5 mm
Svoris: 350 g
Standard: NEMA 17
Matmenys: 42 x 42 x 48 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-06426
Modelio pavadinimas

AN-06426

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra JK42HS48-0806 sukimosi momentas?

Šis OEM žingsninis variklis sukuria 3,17 kg*cm (0,31 Nm) sukimo momento. Tokio stiprumo pakanka tiksliai valdyti daugelio CNC įrenginių ašis arba 3D spausdintuvo ekstruderius. Jo konstrukcija leidžia stabiliai dirbti esant apkrovai, užtikrinant tikslų pozicionavimą.

2. Kaip prijungti šešių laidų žingsninį variklį?

Variklis su 6 laidais yra unipolarinės konstrukcijos. Norint jį valdyti, reikalingas atitinkamas žingsninių variklių valdiklis arba speciali mikroschemų plokštė. Teisingas prijungimas užtikrina sklandų darbą be vibracijų ir leidžia pilnai realizuoti 1,8 laipsnio žingsnio kampą.

3. Kokiems projektams tinka NEMA 17 standarto variklis?

NEMA 17 standartas reiškia 42x42 mm montavimo matmenis, todėl šis modelis universaliai derinamas su daugeliu populiarų konstrukcijų. Jis puikiai tinka savadarbiams robotams, mažoms pjaustymo staklėms ar automatizuotiems stelažams. Jo 5 mm skersmens velenas atitinka standartines movas ir movutes.

4. Kokia reikalinga maitinimo įtampa ir srovė?

Vardinė šio žingsninio variklio įtampa yra 6 voltai, o kiekvienos apvijos srovė – 0,8 ampero. Tokie parametrai leidžia naudoti įprastą maitinimo šaltinį, pavyzdžiui, iš kompiuterio ar laboratorinio bloko. Svarbu atsižvelgti į 7,5 omo apvijos varžą renkantis valdymo grandinę.

5. Kodėl svarbus žingsnio kampas 1,8 laipsnio?

1,8 laipsnio žingsnis atitinka 200 žingsnių vienam apsisukimui, kas suteikia labai didelį pozicionavimo tikslumą. Ši charakteristika yra lemiama kuriant tiksliai valdomus mechanizmus, tokiuose įrenginiuose kaip lazerinės galvutės ar manipuliatoriai. Dėl to variklis efektyviai keičia elektrinį signalą į mechaninį judesį.
