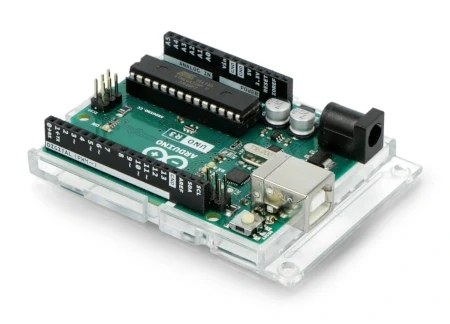

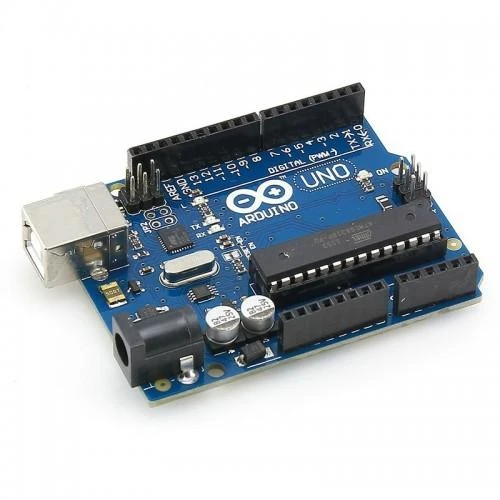

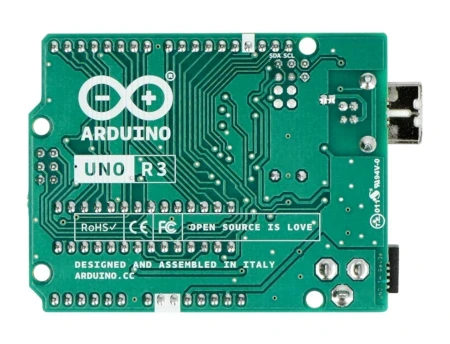

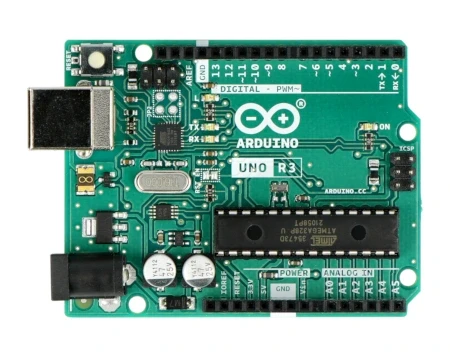

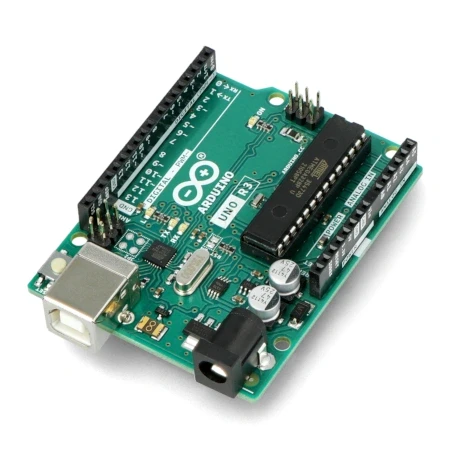

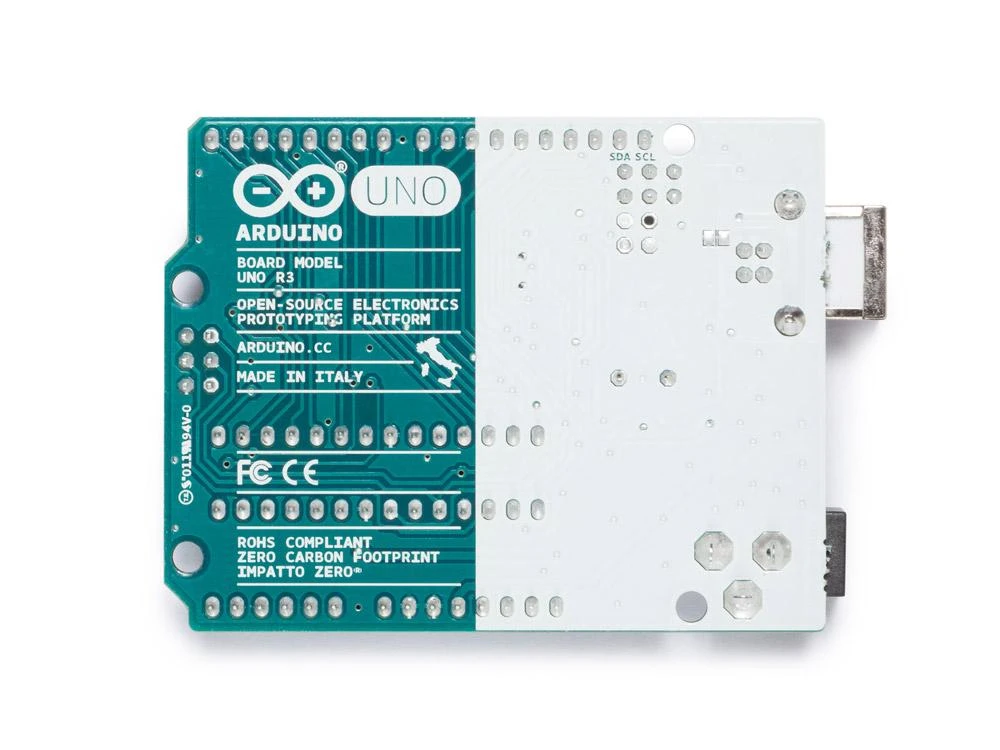

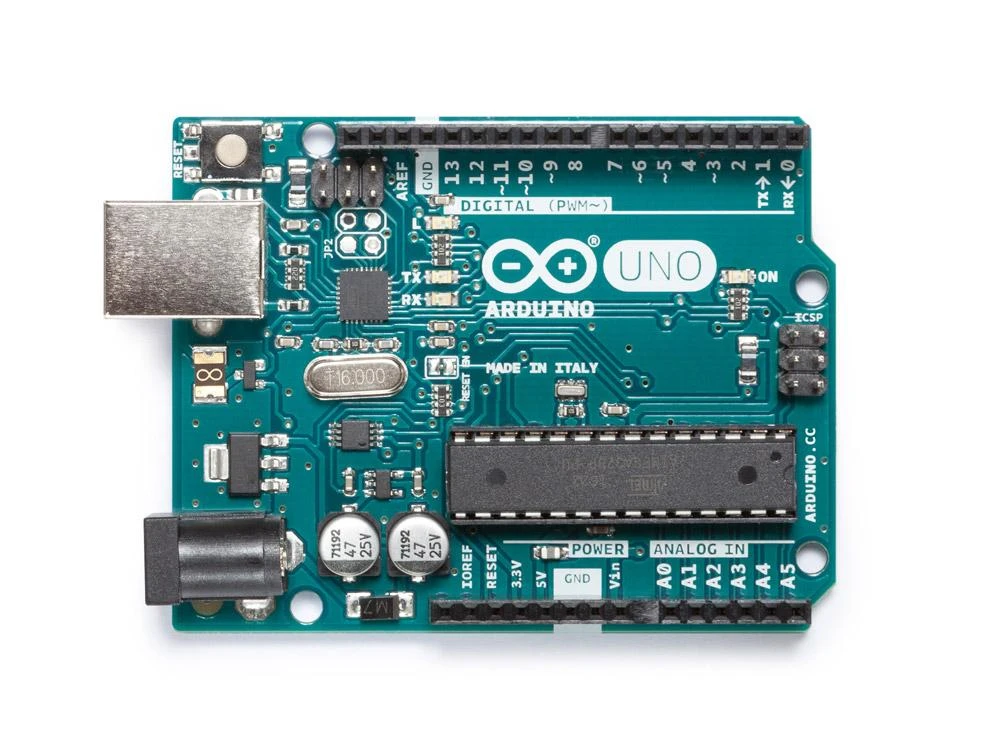

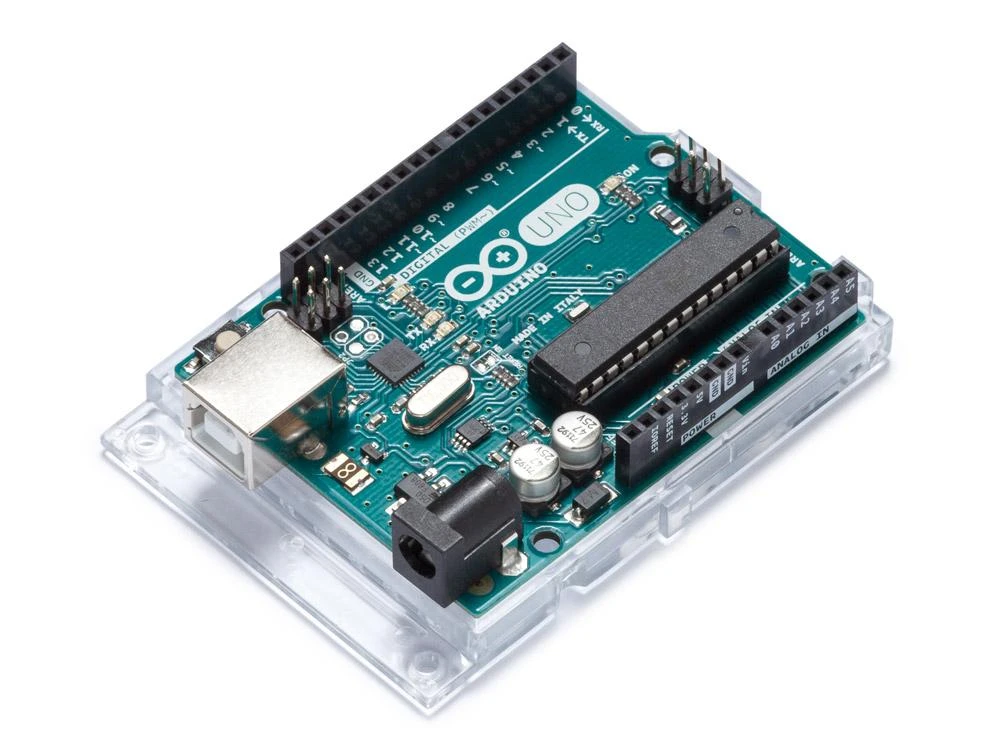

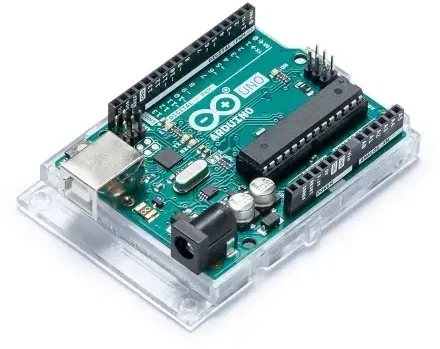

Arduino Uno R3

Arduino Uno Rev3 - Originalus Arduino Uno modulis su AVR ATmega328 mikrovaldikliu keičiamame korpuse. Jame yra 32 kB Flash atmintis, 2 kB RAM, 14 skaitmeninių įėjimų/išėjimų, iš kurių 6 gali būti naudojami kaip PWM kanalai, 6 analoginiai įėjimai ir populiarios ryšio sąsajos.

Arduino Uno Rev3 – A000066

Arduino Uno yra pagrindinė ir populiariausia visos serijos versija. Plokštėje yra ATmega328 mikrovaldiklis su 14 skaitmeninių įėjimų/išėjimų, iš kurių 6 gali būti naudojami kaip PWM išėjimai (pvz., valdyti variklius) ir 6 analoginiai įėjimai. Sistema veikia laikrodžio signalu 16 MHz dažniu, turi 32 kB Flash programinės atminties ir 2 kB SRAM operatyvinės atminties.

Specifikacijos:

• Maitinimo įtampa: nuo 7V iki 12V
• Modelis: Arduino Uno
• Mikrovaldiklis: ATmega328
• Maksimalus laikrodžio dažnis: 16 MHz
• SRAM atmintis: 2 kB
• „Flash“ atmintis: 32 kB (5 kB rezervuota įkrovos įkrovikliui)
• EEPROM atmintis: 1 kB
• Įvesties / išvesties prievadai: 14
• PWM išėjimai: 6
• Analoginių įėjimų skaičius: 6 (A/D keitiklio kanalai su 10 bitų skiriamąja geba)
• Serijinės sąsajos: UART, SPI, I2C
• Išoriniai pertraukimai
• LED prijungtas prie 13 kaiščio
• USB A lizdas programavimui
• 5.5x2.1mm DC jungtis maitinimo šaltiniui

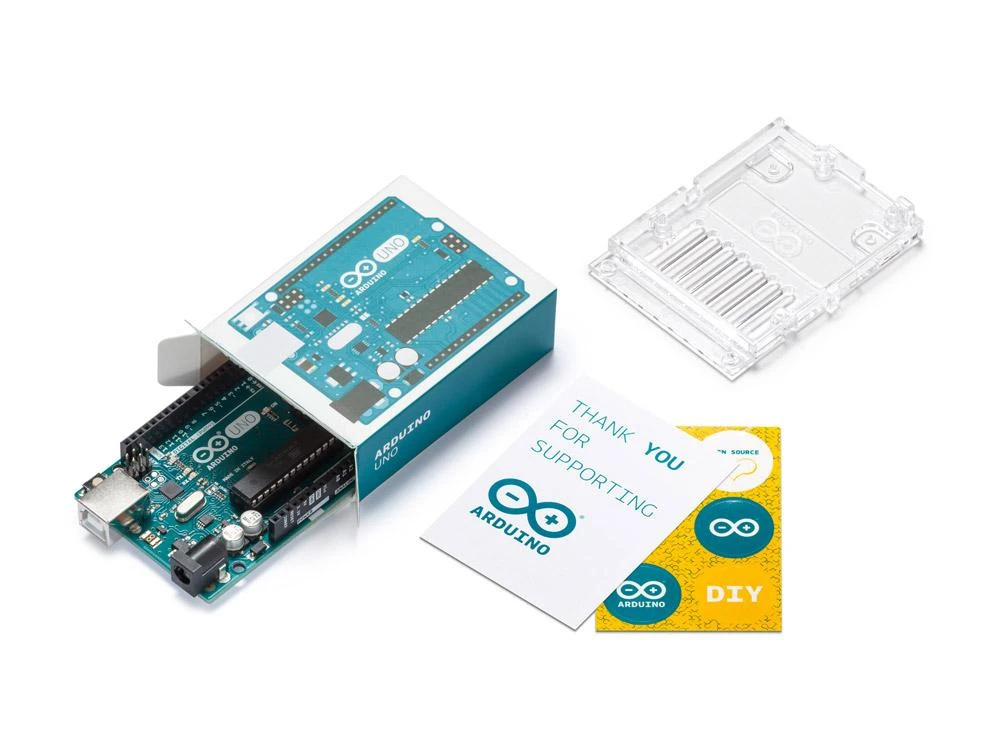

• Komplekte yra skaidrios lipnios kojelės
• Arduino Uno Rev3 – matmenys: 68.6x53.4mm

Arduino – gera pradžia mokytis programuoti

Elektronikos pramonė nuolat vystosi. Nesunku pastebėti, kad vis daugiau vartotojų ir profesionaliam naudojimui skirtų gaminių turi vieną ar kelis mikrovaldiklius. Dėl šios priežasties elektronikos ir programavimo specialistų paklausa rinkoje auga. Arduino Uno – tai įrankis, leidžiantis greitai išmokti programuoti elektroninius įrenginius – nuo ​​paprasčiausių pagrindų (valdymo mygtukų ir valdymo šviesos diodų) iki pažangių prototipų (pvz. gamybos procesus palaikančių robotų).

Arduino Uno – matmenys ir kitos savybės

Modulio matmenys yra 68.6mmx53.4mm, todėl tiks net ir labai mažuose korpusuose. Taip pat verta paminėti, kad Arduino Uno turi ICSP kaiščius (jie naudojami išoriniam AVR programuotojui prijungti). Įrenginys gali būti lengvai programuojamas naudojant tam skirtą Arduino IDE aplinką.

6 iš 14 skaitmeninių įėjimų / išėjimų gali apdoroti PWM signalus. Naudodamiesi tokiomis galimybėmis, galite, pavyzdžiui, sukurti mobilųjį robotą ir jo valdymą pagrįsti tik Arduino Uno Rev3 kūrimo plokšte.

Arduino Uno Rev3 – A000066

Arduino yra vienas populiariausių mini kompiuterių visame pasaulyje. Pirmoji tokio tipo plokštė buvo sukurta tiek programavimo, tiek elektronikos pradedantiesiems.

Arduino Uno yra modulis su AVR ATmega328 mikrovaldikliu – jame yra 32 kB Flash atmintis, 2 kB RAM ir 14 skaitmeninių įėjimų/išėjimų. Įrenginys puikiai tiks tiek patyrusiems elektronikos ar robotikos inžinieriams, kaip logiškas didesnio projekto elementas, tiek pradedantiesiems, kuriems reikia nebrangios, tinkamos mokymosi įrangos.

Paprasta naudoti skirta programinė įranga

Ypatingas Arduino plokščių pranašumas yra speciali programinės įrangos aplinka, kurioje naudojama Arduino kalba, pagrįsta C kalbos sintaksė, kaip ir Eclipse, Arduino IDE aplinka turi panašius pagrindinius įrankius, kurie, be kita ko, apima: kompiliatorius, klaidų konsolė arba nuosekliojo prievado monitorius. Bootloader – įkrovos programa – buvo įkeltas į Arduino UNO 3 plokštėje esančio mikrovaldiklio FLASH atmintį. Dėl šios priežasties norint pradėti ryšį su kompiuteriu tereikia USB kabelio, nereikia prijungti išorinio programuotojo, kaip tai daroma programuojant standartinius AVR mikrovaldiklius C, BASCOM ar Assembler.
