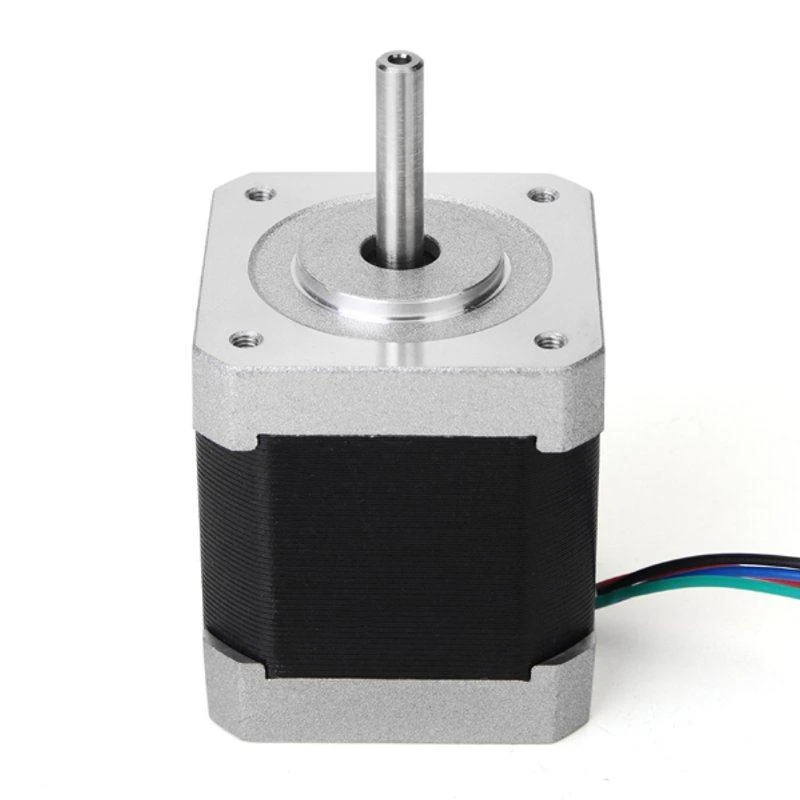

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 12 V
Apvijos srovė: 0,5 A
Apvijos varža: 24 Ω
Induktyvumas: 36 mH
Sukimo momentas 4,4 kg*cm (0,43 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 280 g
Standard: NEMA 17
Matmenys: 42 x 42 x 40 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03610
Modelio pavadinimas

AN-03610

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra JK42HS40-0504 sukimosi momentas?

Šio žingsninio variklio sukimo momentas yra 4,4 kg*cm, o tai atitinka 0,43 Nm. Šis parametras yra svarbus, nes nusako, kokią apkrovą gali pajudėti šis įrenginys. Tokio sukimo momento pakanka daugeliui tikslaus pozicionavimo uždavinių, pavyzdžiui, mažų CNC staklių ar 3D spausdintuvų ašims valdyti.

2. Kokia įtampa reikalinga šiam žingsniniam varikliui?

Norint tinkamai valdyti šį įrenginį, reikalinga 12 voltų maitinimo šaltinis. Vardinė įtampa yra pagrindinis veikimo parametras. Teisingai parinkus maitinimą, užtikrinamas stabilus veikimas ir pasiekiamas visas nurodytas sukimo momentas, be perkaistimo ar kitų gedimų.

3. Ar šis variklis tinka 3D spausdintuvui?

Taip, šis NEMA 17 standarto variklis yra puikus pasirinkimas 3D spausdintuvų ašims valdyti. Jo 1,8 laipsnių žingsnis ir 200 žingsnių per apsisukimą užtikrina didelį tikslumą. Tokios charakteristikos leidžia tiksliai pozicionuoti ekstruderį ar stalą, kas yra būtina kokybiškai spausdinimui.

4. Kiek laido reikia šiam varikliui prijungti?

Prijungimui reikalingi keturi laidai, nes tai yra bipolinė variklio versija. Tokia konstrukcija reikalauja specialaus valdiklio, galinčio valdyti abi apvijas. Bipolinis prijungimas leidžia efektyviau naudoti variklį, suteikiant daugiau sukimo momento palyginus su unipoline schema.

5. Kokio dydžio yra šis žingsninis įrenginys?

Gamintojo nurodyti matmenys yra 42x42x40 milimetrų. Šis dydis atitinka plačiai paplitusį NEMA 17 korpuso standartą. Standartiniai matmenai palengvina montavimą į įvairius projektus, nes daugelis laikiklių ir movų yra sukurta būtent tokiam formos faktoriui.
