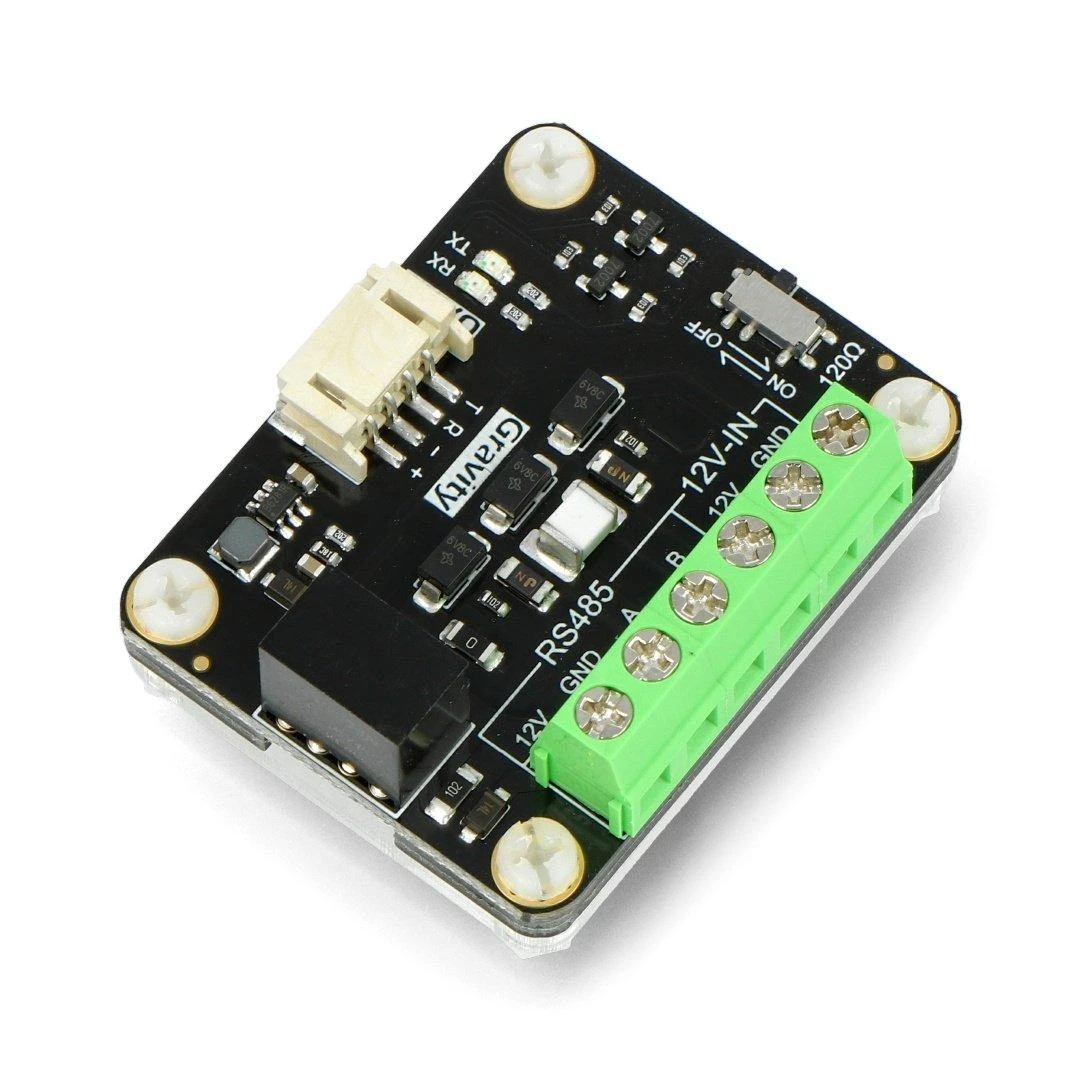

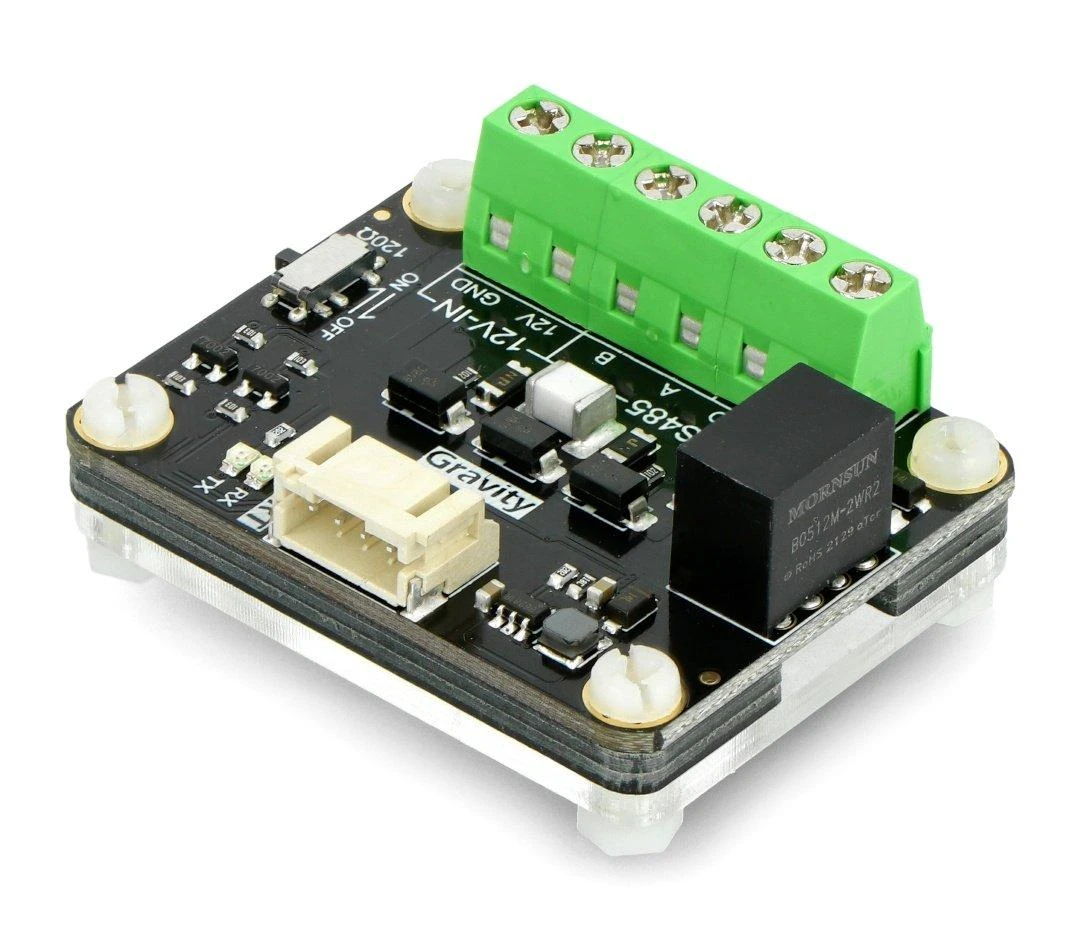

Modulis, konvertuojantis perdavimo signalą iš RS485 protokolo į UART nuosekliąją sąsają. Jame yra įmontuotas TDH541S485H lustas. Jis suderinamas su daugeliu valdiklių, įskaitant Arduino. Pasižymi dideliu perdavimo greičiu (iki 1 Mbps), stabiliu ir patikimu darbu bei dideliu našumu ir saugumu, kurį užtikrina maitinimo ir TVS linijų izoliacija. Keitiklis gali būti naudojamas su įvairiais pramoniniais jutikliais, valdymo įrenginiais ar programomis, kurioms reikalingas RS485 signalo konvertavimas į UART sąsają.

Pagrindinės savybės:

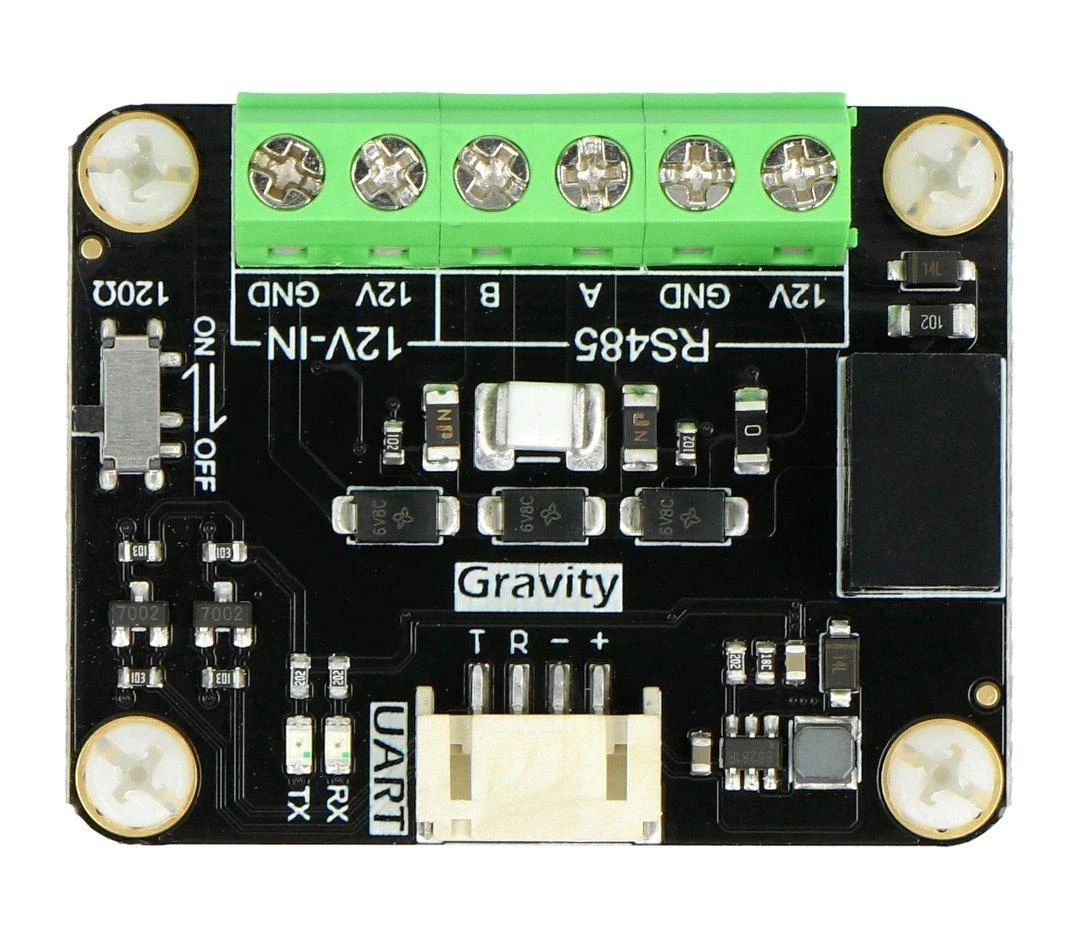

Įrengta sraigtinė jungtis, kad būtų lengva prijungti laidus
Išėjimo galia yra 12 V, o maksimali išėjimo srovė apie 160 mA, todėl modulis patogus testuojant RS485 įrenginius su maža apkrova
Suderinamas su valdikliais, veikiančiais 3,3 V ir 5 V
Integruotas gnybtas, atitinkantis 120 Ω varžą, kurį galima prijungti ir atjungti valdymo jungikliu
Palaiko išorinį 12 V maitinimo šaltinį

Specifikacijos:

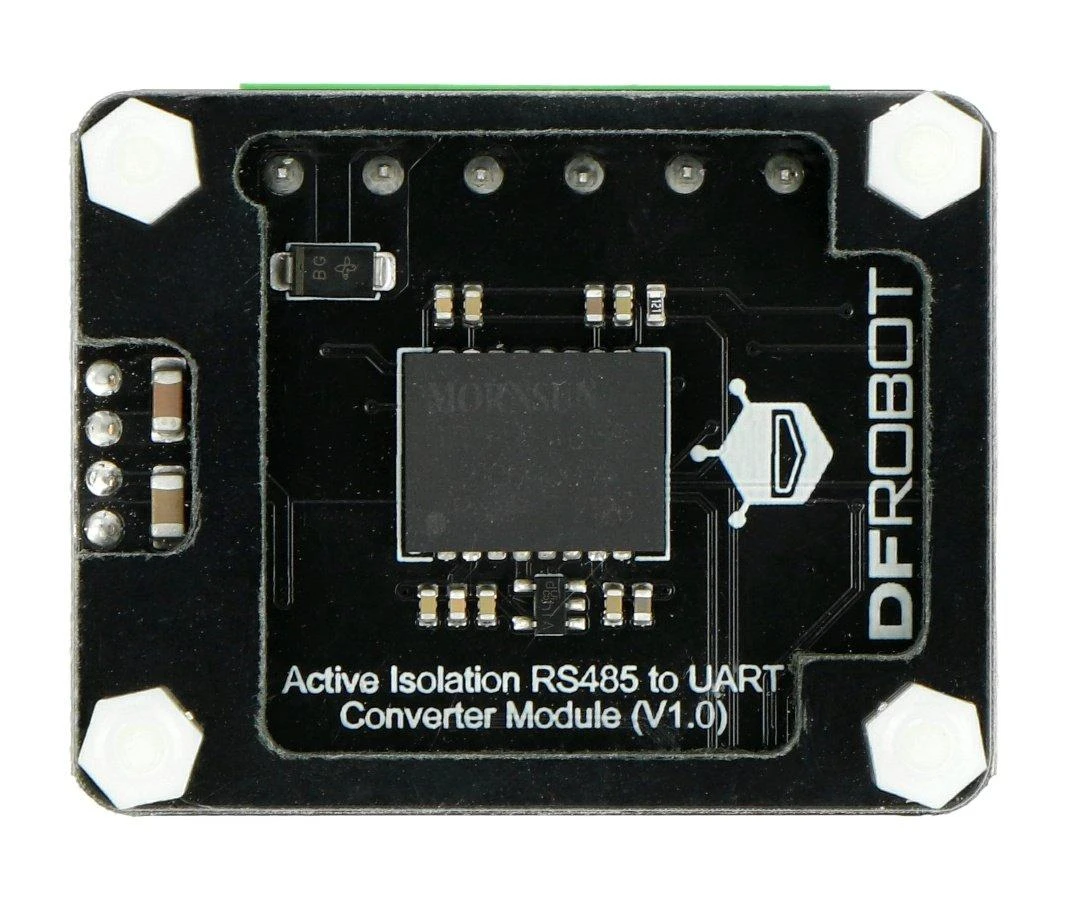

Integruota grandinė: TDH541S485H
Maitinimo įtampos diapazonas: nuo 3,3 V iki 5 V
Maksimalus perdavimo greitis: iki 1 Mbps
Maksimali išėjimo galia: iki 2 W esant 12 V (išėjimo srovė: maždaug 160 mA)
Apsauga: Apsauginė grandinė, maitinimo izoliacija, TVS
Magistralės elektrostatinė apsauga: iki 15 kV
1/8 vienetinės apkrovos, magistralės talpa iki 256 mazgų
Jungtis: Gravity, varžtinė jungtis

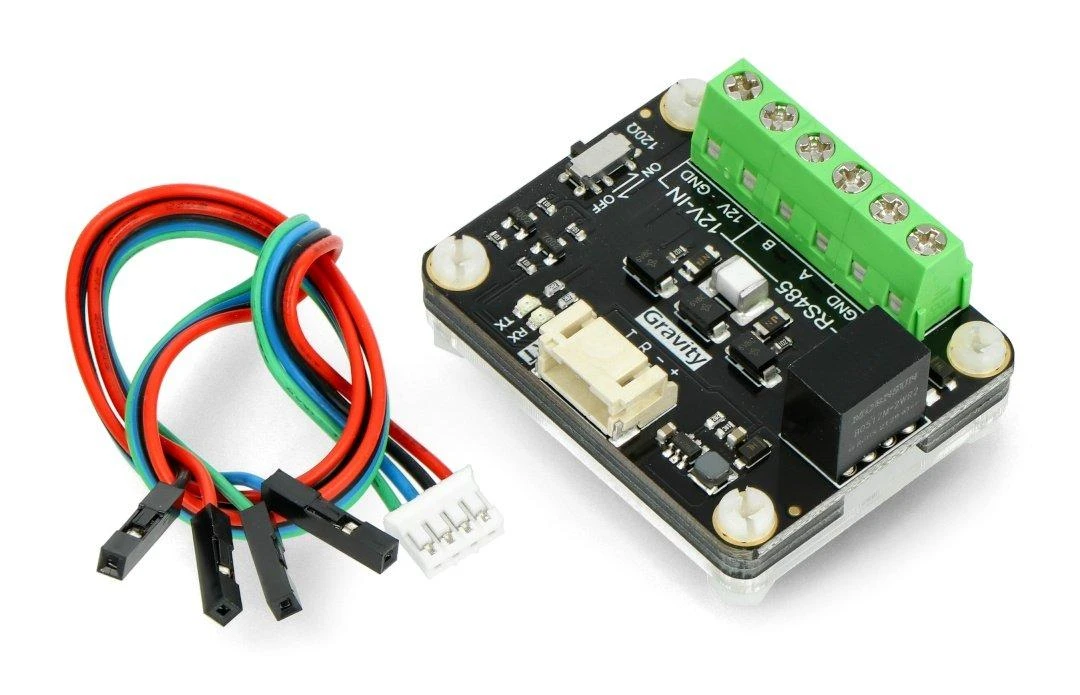

Komplekte

Gravity - RS485 į UART signalo keitiklis - DFRobot DFR0845
Specialus prijungimo laidas su Gravity jungtimi

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-20374
Modelio pavadinimas

AN-20374

Gamintojas Dfrobot
Tipas Keitikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką galiu prijungti prie šio signalo keitiklio?

Gravity RS485 į UART keitiklis yra suderinamas su daugeliu valdiklių, tokių kaip Arduino. Jis leidžia jungti pramoninius jutiklius ar valdymo įrenginius, kurie naudoja RS485 protokolą, prie įprastų mikrokontrolerių. Šis modulis yra universalus sprendimas, palengvinantis ryšį tarp skirtingų sistemų.

2. Koks yra didžiausias duomenų perdavimo greitis?

Maksimalus šio modulio perdavimo greitis siekia iki 1 Mbps, užtikrinant greitą ir efektyvią komunikaciją. Toks spartus duomenų srautas yra pakankamas net reikalaujantiems pramoniniams taikymams. Aukštas perdavimo greitis yra viena pagrindinių šio keitiklio pranašumų.

3. Ar šis modulis apsaugotas nuo įtampos šuolių?

Taip, įrenginys turi integruotą apsaugą nuo viršįtampių (TVS) ir maitinimo linijų izoliaciją. Elektrostatinė apsauga siekia iki 15 kV, o apsauginė grandinė saugo nuo trikdžių. Šios priemonės užtikrina patikimą ir saugų veikimą sudėtingose elektros sąlygose.

4. Kokią įtampą reikia tiekti moduliui?

Pagrindinis maitinimo diapazonas yra nuo 3.3 V iki 5 V, todėl jis tinka daugeliui valdiklių. Be to, palaikomas ir išorinis 12 V maitinimo šaltinis, pavyzdžiui, testuojant kitus įrenginius. Lanksčios maitinimo galimybės supaprastina įvairių projektų įgyvendinimą.

5. Kaip lengvai prijungti laidus prie šio keitiklio?

Prijungti laidus labai paprasta, nes modulis turi įmontuotą varžtinę jungtį. Tai leidžia greitai ir patikimai sujungti laidus be lituoklio. Papildomai yra specialus laidas su Gravity jungtimi, skirta patogiam prijungimui prie valdiklio.
