Arduino Pro Mini 328 modulis, 5 V /...

Q: 5. Kokias ryšio galimybes suteikia šis įrenginys?

Modulis palaiko standartines komunikacijos technologijas: UART, SPI ir I2C. Tai leidžia lengvai jungtis prie ekranų, belaidžių modulių ar kitų periferinių įrenginių. Taip pat galima naudoti išorinius pertraukimus, reaguojančius į signalus nežiūrint pagrindinės programos ciklo.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

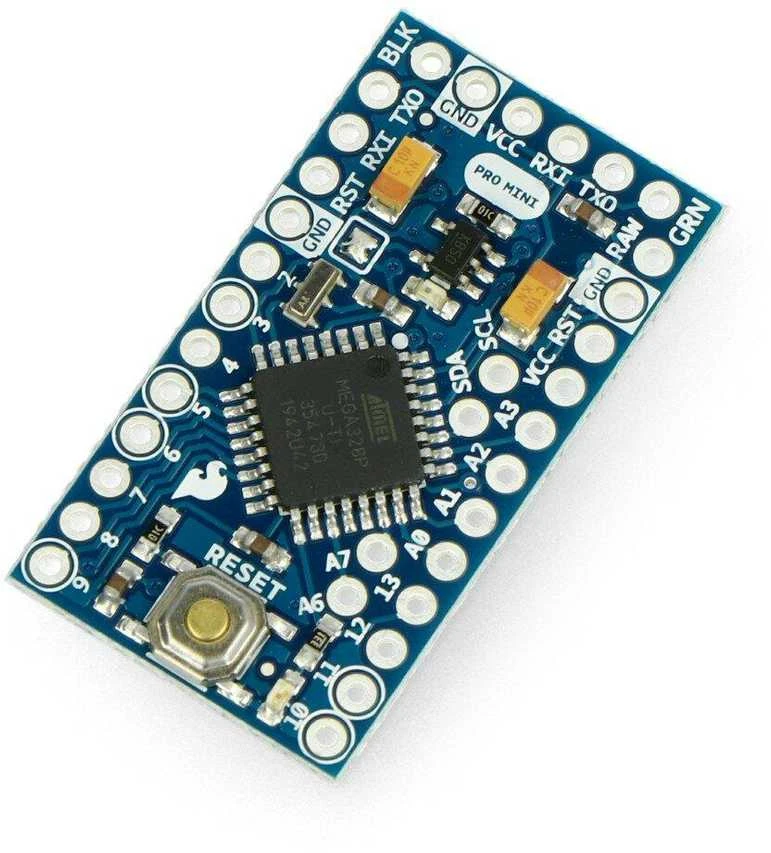

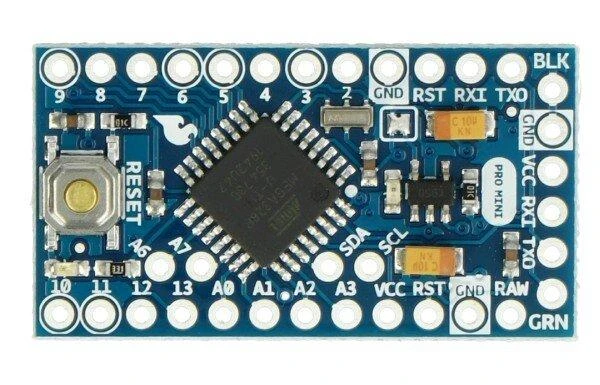

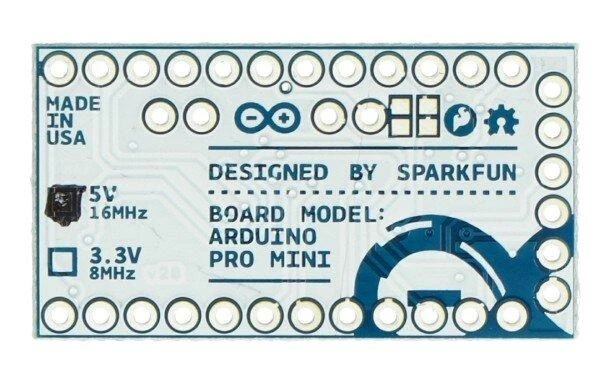

Arduino Pro Mini sukurtas pagal populiarų Uno modulį. Plokštėje mikrovaldiklis ATmega328 su 14 skaitmeninių įvesties / išvesties elementų, iš kurių 6 gali būti naudojami kaip PWM išėjimai (pvz., variklio valdymui) ir 8 analoginiai įėjimai. Sistema veikia su 16 MHz dažnio laikrodžio signalu, darbinė įtampa yra 5 V, turi 32 KB atmintinę ir 2 KB SRAM.

Specifikacijos:

Maitinimo įtampa: nuo 5 V iki 12 V
Mikrovaldiklis: ATmega328

Maksimalus laikrodžio dažnis: 16 MHz
SRAM: 2 KB
Atmintinė: 32 KB (5 KB yra skirta bootloader)
EEPROM: 1 KB

Kaiščiai I/O: 14
PWM kanalai: 6
Analoginių įėjimų skaičius: 8
Nuoseklios sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Apsauga nuo per didelio srovės tiekimo
Modulis pagamintas ant laminato, 0,8 mm storio
Svoris - mažesnis nei 2 g
Matmenys: 33 x 18 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-01595
Modelio pavadinimas

AN-01595

Gamintojas Sparkfun
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ar Arduino Pro Mini tinka variklių valdymui?

Taip, šis mažas modulis puikiai tinka varikliams valdyti. Jis turi 6 PWM išėjimus, kurie specialiai skirti tokioms užduotims, pavyzdžiui, reguliuoti DC variklio greitį ar servo padėtį. Tai leidžia kurti kompaktus ir funkcionalius robotikos projektus, naudojant efektyvų impulsų pločio moduliavimą.

2. Kiek atminties turi šis mikrovaldiklio modulis?

Plokštėje sumontuotas ATmega328 lustas turi 32 KB atmintinės, kurioje saugomas jūsų parašytas programos kodas. Be to, integruota 2 KB SRAM darbinei informacijai apdoroti ir 1 KB EEPROM duomenims išsaugoti net išjungus maitinimą. Šie resursai pakankami daugeliui įvairių projektų.

3. Kaip prijungti sensorius prie šios plokštelės?

Prijungimui naudokite 8 analoginius įėjimus, skirtus tiesiogiai matuoti įtampą iš jutiklių. Papildomai, 14 skaitmeninių kaiščių suteikia galimybę jungtis prie skaitmeninių įrenginių. Patogumui palaikomos ir pažangios komunikacijos sąsajos, tokios kaip I2C ir SPI, leidžiančios jungti daug įrenginių per kelis laidus.

4. Kokią maitinimo įtampą reikia tiekti?

Darbinei sistemai reikia 5 voltų, tačiau maitinimo šaltinį galite prijungti nuo 5V iki 12V. Įmontuota apsauga saugo grandinę nuo per didelės srovės. Kompaktiški matmenys ir mažas svoris (<2g) daro šį komponentą idealiu nešiojamoms baterijomis maitinamoms konstrukcijoms.

5. Kokias ryšio galimybes suteikia šis įrenginys?

Modulis palaiko standartines komunikacijos technologijas: UART, SPI ir I2C. Tai leidžia lengvai jungtis prie ekranų, belaidžių modulių ar kitų periferinių įrenginių. Taip pat galima naudoti išorinius pertraukimus, reaguojančius į signalus nežiūrint pagrindinės programos ciklo.
