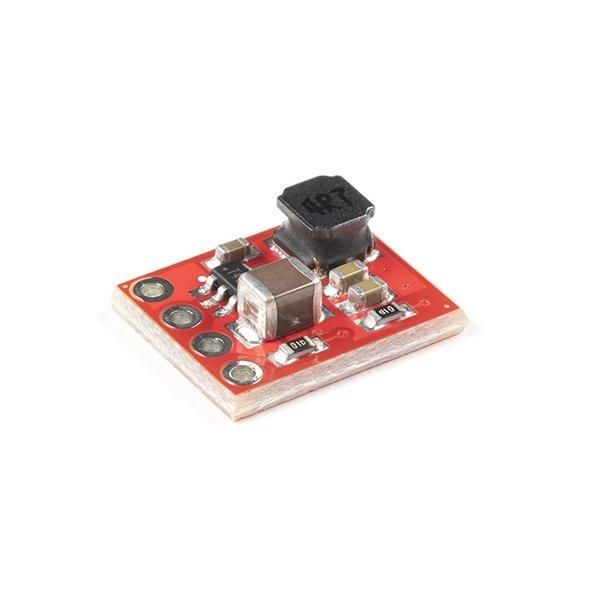

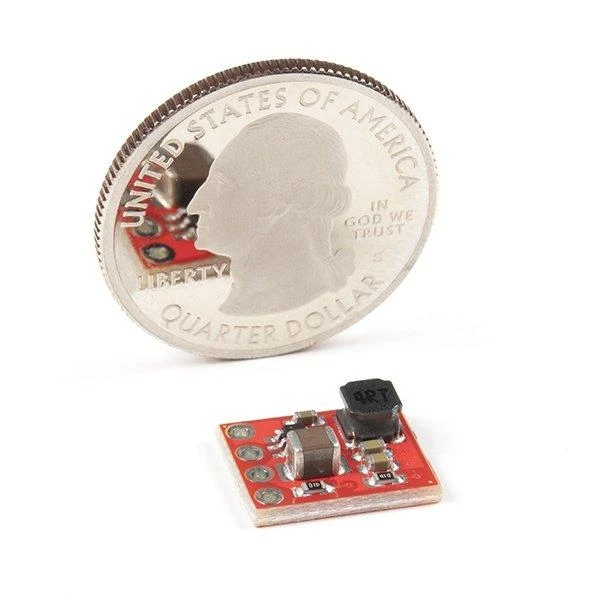

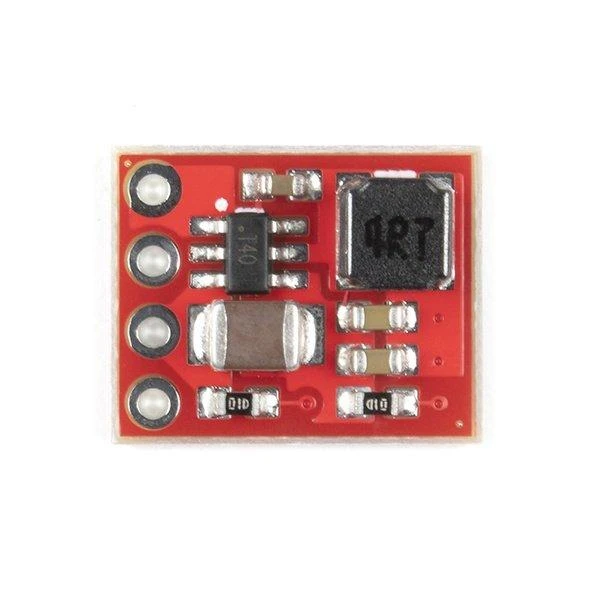

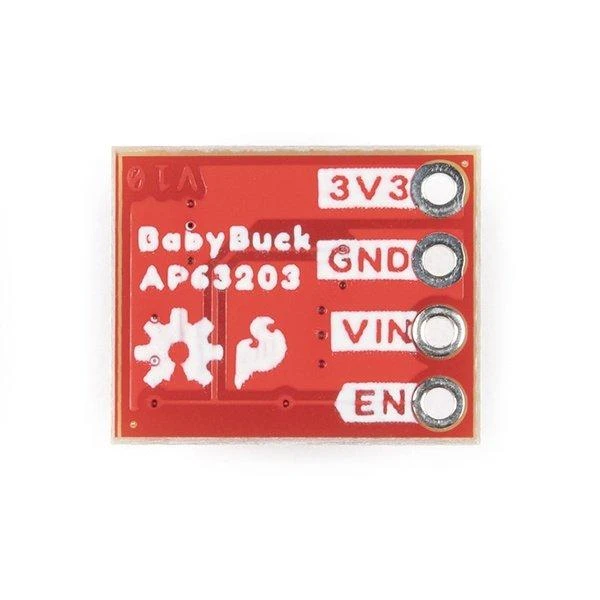

Įtampos reguliatorius, SparkFun pagamintas step-down keitiklio pavidalu. Keitiklis AP63203 skirtas pakeisti įėjimo įtampą nuo 3,8 V iki 32 V į išvestį: 3,3 V. Jo srovės galia yra 2 A su visiškai integruota 125 mΩ MOSFET aukštoje būsenoje ir 68 mΩ MOSFET žemoje būsenoje, užtikrina labai efektyvų DC-DC keitimą. Visi komponentai yra ant žemo profilio plokštės ir uždengti TSOT26 gaubtu. Įtampos įvestis / išvestis gali būti tiekiama per skyles su pažymėtais laidais, kuriuos galima sulituoti auksiniais kaiščiais.

Specifikacijos:

Įėjimo įtampa: nuo 3,8 V iki 32 V
Išėjimo įtampa: 3,3 V
Nuolatinė išėjimo srovė: 2 A
Reference įtampa: 0,8 V ± 1%
Ramybės srovė: 22 µA
Perjungimo dažnis: 1,1 MHz
Palaiko impulsų dažnio moduliaciją (PFM):

efektyvumas iki 80% esant mažai 1 mA apkrovai
efektyvumas iki 88% esant 5 mA apkrovai

Patentuota konstrukcija užtikrina puikų EMI mažinimą
Dažnio sklaidos spektras (FSS) EMI mažinimui
Apsauga:

nuo viršįtampio
srovė
terminis išjungimas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-20235
Modelio pavadinimas

AN-20235

Gamintojas Sparkfun
Tipas Reguliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią įėjimo įtampą palaiko šis mažos galios keitiklis?

Šis žemo profilio keitiklis gali dirbti su plačia įėjimo įtampa nuo 3,8 V iki 32 V. Toks įtampos diapazonas leidžia jį naudoti su įvairiais maitinimo šaltiniais, pavyzdžiui, akumuliatoriais ar maitinimo blokais. Prietaisas patikimai konvertuos aukštesnę įtampą į stabilų 3,3 V išėjimą jūsų projektui.

2. Kokia yra didžiausia apkrovos srovė reguliatoriuje?

Maksimali nuolatinė išėjimo srovė yra 2 amperai. Šis parametras nurodo, kokią galią gali tiekti prietaisas prie jo prijungtam įrenginiui. Integruoti MOSFET tranzistoriai užtikrina aukštą efektyvumą esant tokiai apkrovai, sutaupant energiją ir sumažinant šilumos kiekį.

3. Ar šis komponentas turi apsaugą nuo perkaitimo?

Taip, įmontuota terminė apsauga automatiškai išjungia įrenginį, kai viršijama leistina temperatūra. Ši funkcija padeda išvengti gedimų dėl perkaitimo ir pailgina komponento tarnavimo laiką. Tai yra viena iš kelių integruotų apsaugų, įskaitant ir nuo viršįtampio.

4. Kokio efektyvumo galima tikėtis esant mažai apkrovai?

Esant tik 1 mA apkrovai, efektyvumas siekia iki 80%. Tai pasiekiama naudojant impulsų dažnio moduliacijos (PFM) režimą, kuris optimizuoja energijos suvartojimą esant nedideliam srovės poreikiui. Toks sprendimas ypač naudingas neakivaizdžiai veikiantiems ar baterijomis maitinamiems įrenginiams.

5. Kaip šis modulis sumažina elektromagnetinius trikdžius?

Triukšmams mažinti naudojama patentuota grandyno konstrukcija ir dažnio sklaidos spektro (FSS) technologija. Šios priemonės padeda užtikrinti, kad veikimas netrukdytų kitiems arti esantiems elektroniniams komponentams. Dėl to prietaisas tinka jautriems matavimo ar ryšio įrenginiams.
