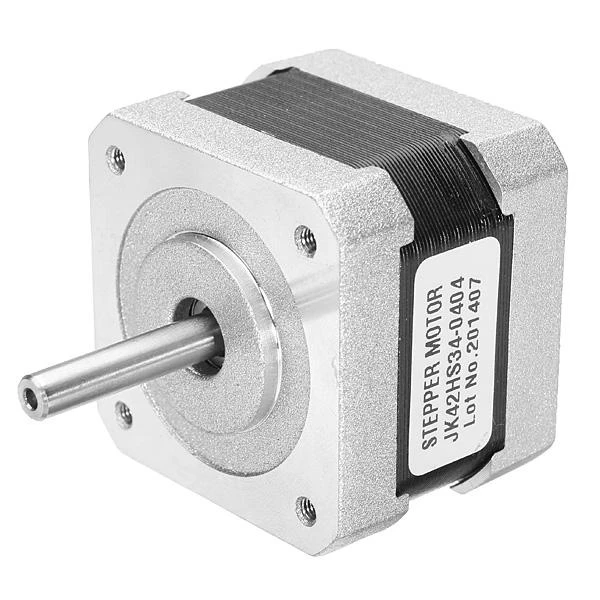

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 12 V
Apvijos srovė: 0.4 A
Apvijos varža: 30 Ω
Induktyvumas: 35 mH
Sukimo momentas 2.6 kg*cm (0.25 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 220 g
Standard: NEMA 17
Matmenys: 42 x 42 x 34 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03607
Modelio pavadinimas

AN-03607

Atsiliepimų nėra

Atsiliepimų politika

1. Koks sukimosi kampas šio žingsninio variklio?

OEM žingsninis variklis JK42HS34-0404 atlieka 200 žingsnių per apsisukimą, o tai atitinka 1,8 laipsnio kampą kiekvienam žingsniui. Toks tikslus padėties kontrolės variklis leidžia pasiekti labai precizišką sukimąsi, kuris reikalingas 3D spausdintuvuose ar CNC frezuoklėse. Jo konstrukcija yra standartinė NEMA 17.

2. Kokia reikalinga įtampa ir srovė veikimui?

Šiam varikliui reikalinga 12 voltų maitinimo šaltinis, o kiekvienos apvijos vardinė srovė yra 0,4 ampero. Šie elektros parametrai yra tipiški daugeliui mažų ir vidutinio sukimo momento žingsninių pavarų. Teisingai parinkus valdiklį, variklis veiks sklandžiai ir be perkaitimo.

3. Ar šis modelis tinka 3D spausdintuvų ašims valdyti?

Taip, šis 42 mm korpuso variklis puikiai tinka asmeniniams 3D spausdintuvams dėl savo NEMA 17 standarto ir 0,25 Nm sukimo momento. Jo 200 žingsnių raiška užtikrina tikslią ekstruderių ar stalo judesių valdymą. Tai yra populiari pasirinkimas savadarbėse konstrukcijose.

4. Kokio tipo valdiklis reikalingas šiam varikliui?

Reikalingas bipolar valdiklis, nes variklis turi keturis išvadus. Toks valdiklis leis tiksliai valdyti kiekvieną žingsnį ir sukimosi kryptį. Bipolinė schema suteikia geresnį sukimo momentą, palyginti su unipoliniais įrenginiais, kas svarbu perkrovoms atlaikyti.

5. Kokio storio velenas ir koks sukimo momentas?

Veleno skersmuo yra 5 milimetrai, o sukimo momentas siekia 2,6 kg*cm. Šios charakteristikos leidžia tiesiogiai sujungti variklį su įvairiais mechaniniais mazgais, tokiems kaip pavaros diržai ar sraigtai. Tokio stiprumo pakanka daugeliui automatizavimo ir robotikos projektų.
