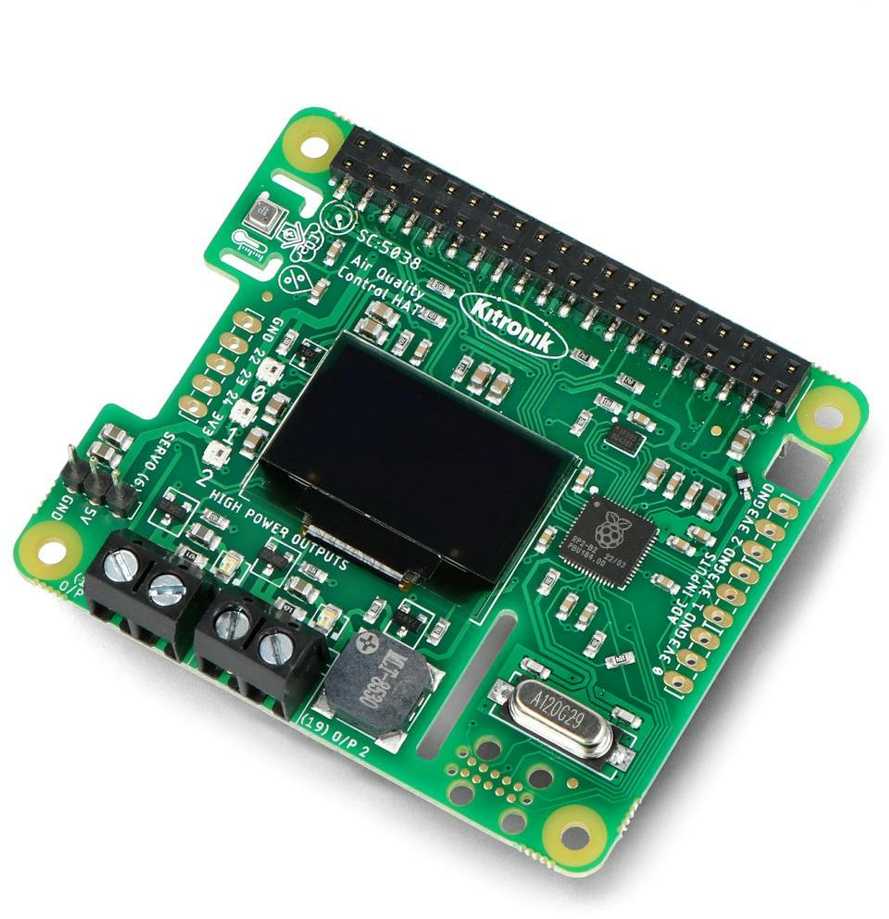

Air Quality Control - Raspberry Pi priedėlis - Kitronik 5038, modelis - AN-23157, žema kaina

Air Quality Control yra dar vienas Kitronik išplėtimas, leidžiantis išplėsti Raspberry Pi plokštę ir aprūpinti ją papildomomis funkcijomis. Priedėlis turi kaiščius įvairiems jutikliams prijungti, taip pat suteikia galimybę efektyviai įrašyti, saugoti ir rodyti duomenis naudojant Pi failų sistemą ir OLED ekraną. Jame įdiegta populiarioji BME688 sistema, leidžianti matuoti temperatūrą, slėgį, drėgmę, oro kokybę ir eCO2. Modulis suderinamas su visomis Raspberry Pi versijomis, turinčiomis 40 kontaktų GPIO jungtį.

Pagrindinės savybės:

Galima stebėti ir registruoti duomenis, kuriuos galima rodyti OLED ekrane, kurio skiriamoji geba yra 128x64px
Turi keletą kaiščių, prie kurių galima prijungti išorinius įrenginius, pavyzdžiui, analoginius jutiklius, servo pavaras ar variklius
Jis suderinamas su visomis Raspberry Pi versijomis, turinčiomis 40 kontaktų GPIO jungtį
Turi 3 ZIP diodus, valdomus RP2040
Įrengtas aplinkos jutiklis BME688, leidžiantis matuoti tokias vertes kaip temperatūra, slėgis, drėgmė, oro kokybė ir eCO2
BME688 ir OLED ekranas valdomi per I2C magistralę (GPIO2 ir GPIO3)
README informacija ir pavyzdinės programos pateikiamos Kitronik GitHub saugykloje
Kaiščiai:

Didelės galios išvestis: GPIO13 ir GPIO19 (didžiausia vartojama srovė 1 A)
Servo išvesties valdymas, GPIO6 (maitinimo įtampa) ir pjezo signalizatoriaus valdymas, GPIO26
Analoginės įvestys (RP2040 ADC): ADC0, ADC1 ir ADC2 (kiekvienas su 3,3 V ir GND)
Papildomi plokštės kaiščiai: GPIO22, GPIO23, GPIO24 + 3,3 V ir GND

Specifikacijos:

Paskirtis: Raspberry Pi priedėlis
Suderinami modeliai: (išbandyta su Raspberry Pi 2, 3, 4, Zero 2)
Integruotas lustas: BME688

Temperatūros matavimo diapazonas: nuo -40 °C iki 85 °C
Temperatūros matavimo tikslumas: ± 1 °C
Drėgmės matavimo diapazonas: nuo 10% iki 90% RH
Drėgmės matavimo tikslumas: ± 3%
Slėgio matavimo diapazonas: nuo 300 hPa iki 1100 hPa
Slėgio matavimo tikslumas: ± 1 hPa
VOC oro kokybės matavimo diapazonas: nuo 0 iki 500 IAQ (kuo didesnė matavimo vertė, tuo blogesnė oro kokybė)
eCO2 matavimo diapazonas: nuo 250 ppm iki 40 000 ppm (apskaičiuota)

Įmontuotas RTC: taip
Ekranas: OLED

Ekrano skiriamoji geba: 128x64px
Ekrano spalva: juoda ir balta

Maitinimo įtampa: 3,3 V / 5 V
Plokštės matmenys: 65 x 56,5 x 10,2 mm
