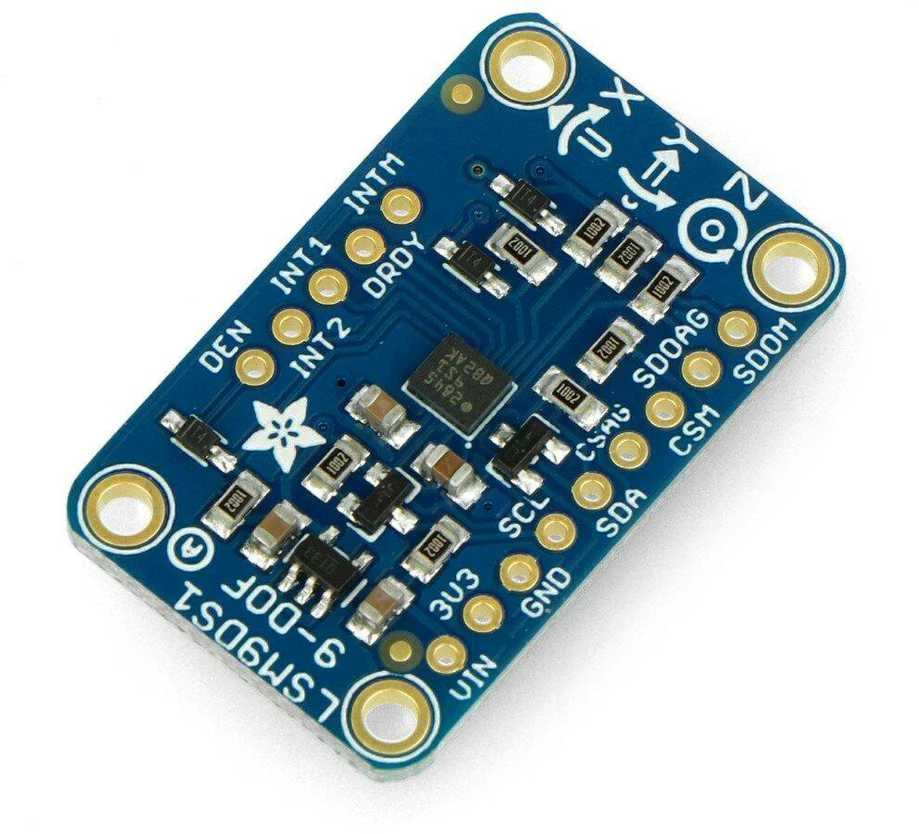

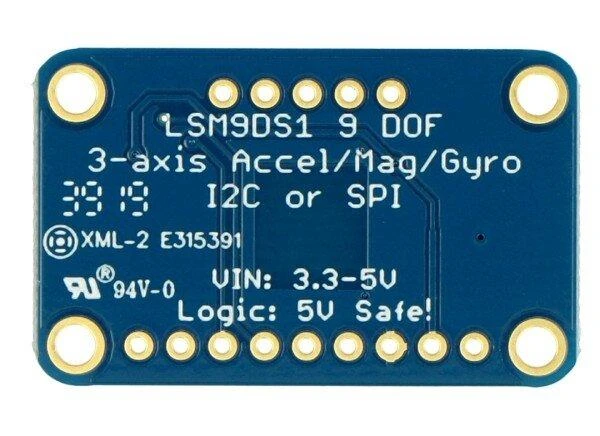

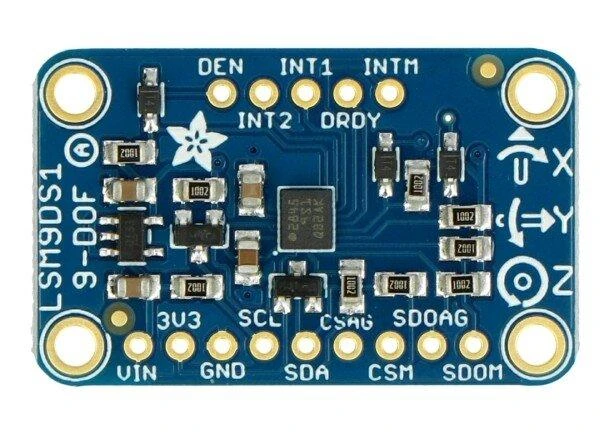

9-DOF 3 ašių skaitmeninis akselerometras, giroskopas ir magnetometras + temperatūros jutiklis, LSM9DS1, Adafruit 3387

Jutiklis yra 3 ašių skaitmeninio giroskopo, akselerometro ir kompaso derinys. Tai leidžia išmatuoti pagreitį, magnetinį lauką ir kampinį greitį konfigūruojamuose diapazonuose. Sąveikauja per I2C arba SPI magistralę, veikia esant 3,3 V ir 5 V įtampai, turi įmontuotą termometrą.

Specifikacijos:

• Maitinimo įtampa: nuo 3 V iki 5 V
• Įmontuotas įtampos keitiklis - veikia esant 3,3 V ir 5 V įtampai
• Ryšio sąsaja: I2C arba SPI
• Įmontuotas temperatūros jutiklis
• Giroskopas:
• 3 ašys: X, Y, Z
• Reguliuojamas diapazonas: ± 245, ± 500 ir ± 2000 °/s
• Skiriamoji geba: 16 bitų
• Akselerometras:
• 3 ašys: X, Y, Z
• Reguliuojamas diapazonas: ± 2 g, ± 4 g, ± 8 g, ± 16 g
• Skiriamoji geba: 16 bitų
• Magnetometras (kompasas)
• 3 ašys: X, Y, Z
• Diapazonas: ± 4, ± 8, ± 12, ± 16 gausų
• Skiriamoji geba: 13 bitų
• Kaiščiai: skylės auksinių kaiščių jungtims - 2,54 mm
• Goldpin jungtys yra komplekte, skirtos lituoti
• Keturios tvirtinimo angos
• Matmenys: 33 x 20 mm

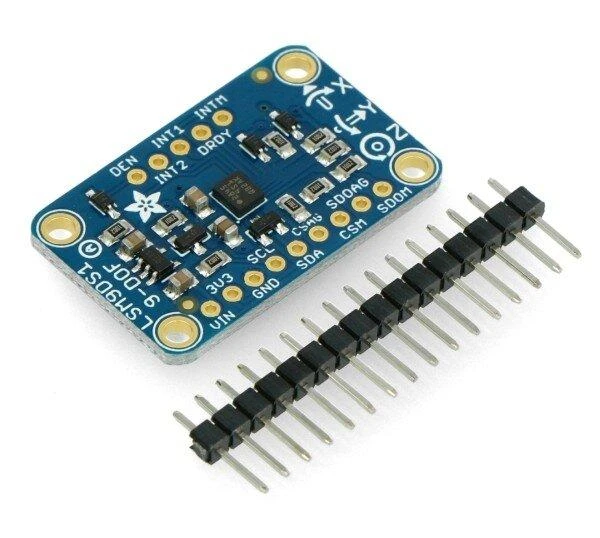

Komplekte:

• Plokštė su jutikliu LSM9DS1
• Goldpin dirželis, 2,54 mm, litavimui


Nuorodos:
Gamintojo puslapis
Manualas
