2.13” E-Paper E-Ink ekranas...

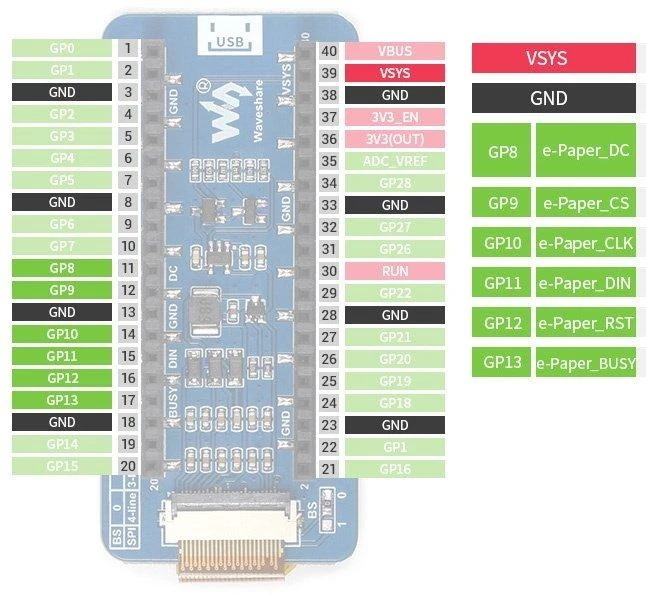

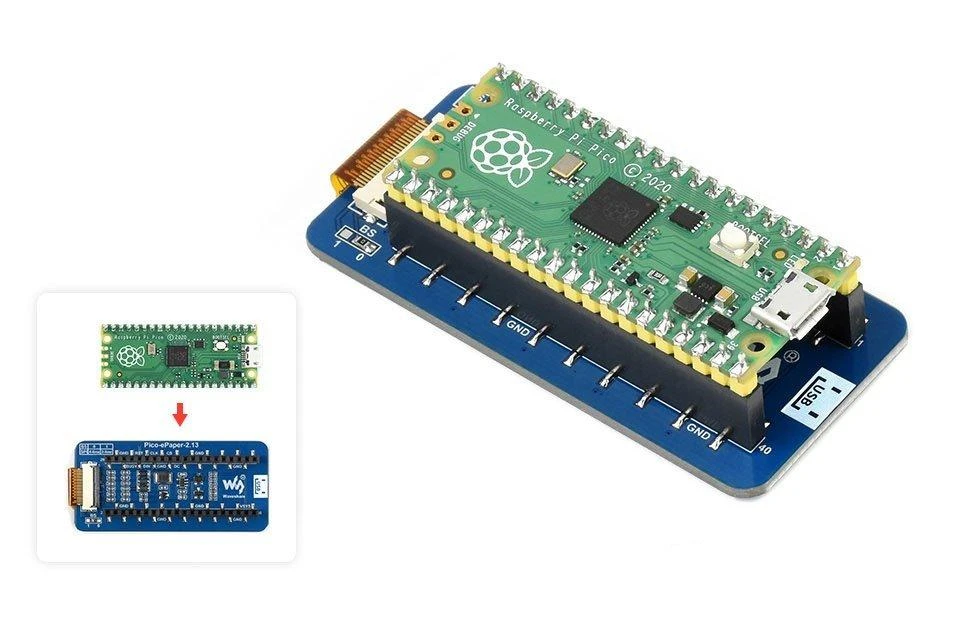

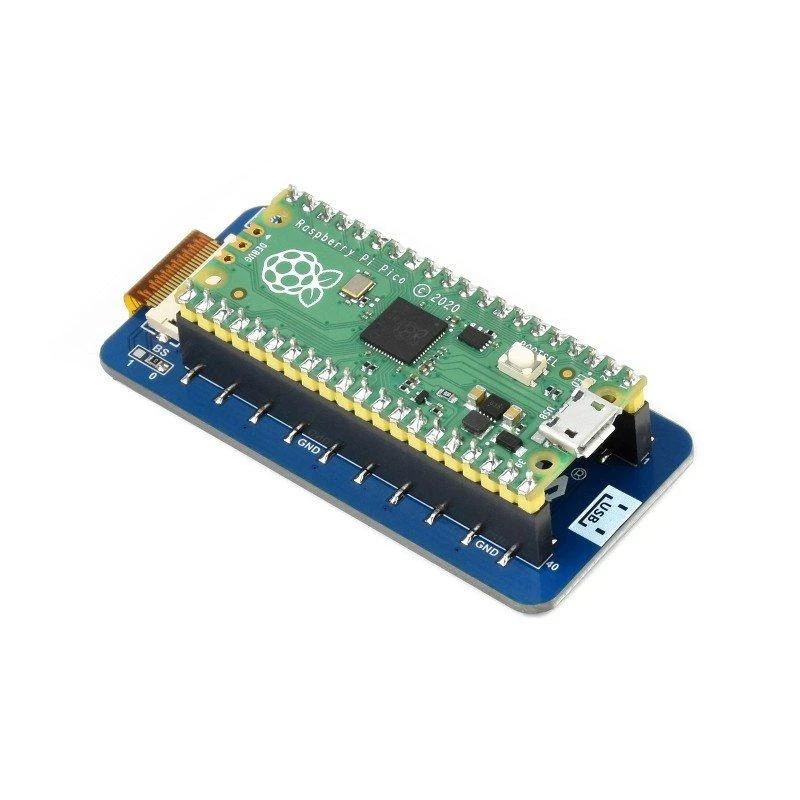

Q: 1. Kaip prijungti šį E-Paper ekraną prie Raspberry Pi Pico?

Šis 2,13 colių E-Ink ekranas jungiamas prie Raspberry Pi Pico naudojant SPI magistralę. Ryšiui galima rinktis trijų arba keturių laidų režimą. Modulis tiekiamas 3,3 V įtampa, todėl jis suderinamas tiesiogiai. Tai supaprastina montavimą ir nereikalauja papildomų adapterių.

Q: 2. Ar paveikslėliai lieka matomi išjungus maitinimą?

Taip, dėl E-Ink technologijos vaizdas lieka ekrane net ir atjungus maitinimą. Energija eikvojama tik atnaujinant turinį. Pasyviai atspindintis ekranas neskleidžia mėlyno švytėjimo, todėl jis primena popieriaus lapą. Tai sutaupo baterijos energiją ilgalaikio naudojimo metu.

Q: 3. Kokias spalvas gali rodyti šis 2,13 colių Waveshare modulis?

Šis E-Paper ekranas vaizdus ir tekstus pateikia trimis spalvomis: raudona, juoda ir balta. Pilka skalė čia yra tik du lygiai, todėl nėra pilkų atspalvių. Raudona spalva suteikia akcentų ypač tinka pranešimams ar ženklinimui. Spalvų derinys užtikrina aiškų vaizdą.

Q: 4. Kiek ilgai užtrunka šio ekrano turinio atnaujinimas?

Šis E-Paper ekranas visą garsą atnaujina per 15 sekundžių. Tai standartinis E-Ink technologijos greitis, o ne trūkumas. Atnaujinimo metu energijos sunaudojama apie 26,4 mW, o budėjimo režime sąnaudos yra mažesnės nei 0,01 uA. Toks veikimas idealus projektams be nuolatinio keitimo.

Q: 5. Ar tinka šis ekranas elektroninės knygos skaitytuvui?

Taip, jis sukurtas imituoti tradicinį popierių ir tinka skaitant knygas ar žurnalus. Ekrano kampas didesnis nei 170 laipsnių, tad raides matyti nuo šono. Jis neapšviestas, bet puikiai veikia lauke dėl atspindžio. Tai pigus sprendimas mažam skaitytuvui su Raspberry Pi Pico.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

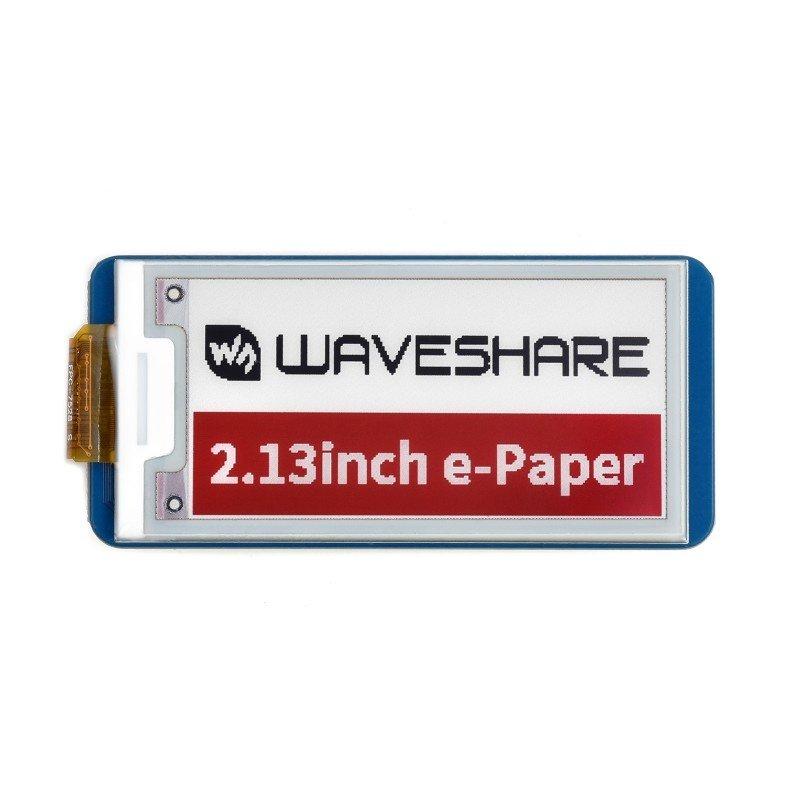

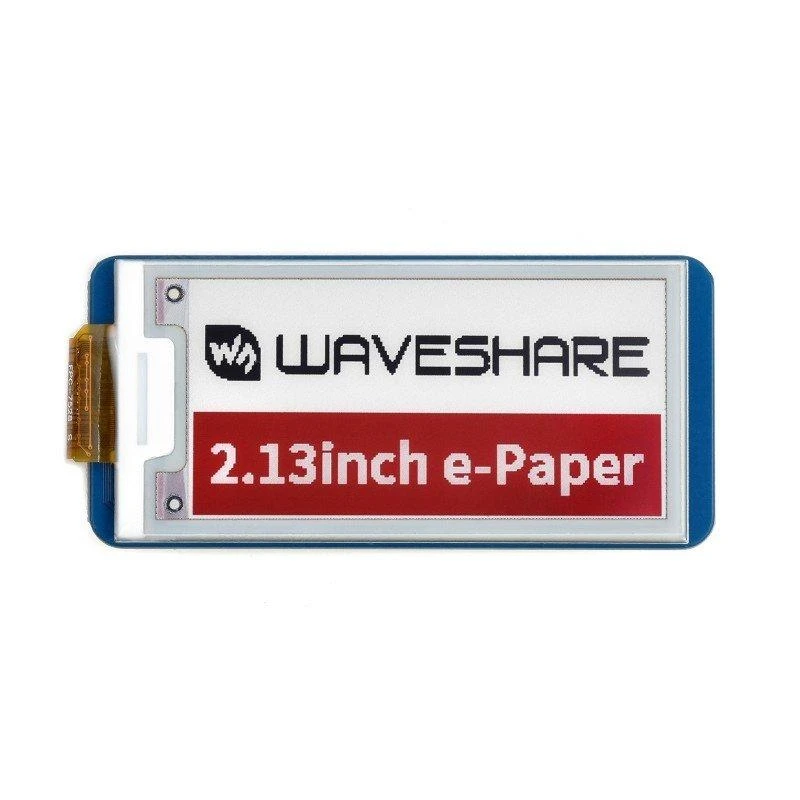

Raspberry Pi Pico skirtas 2,13” E-Paper ekranas. Jo skiriamoji geba yra 212x104px. Ekrane vaizdai ir tekstai pateikiami trimis spalvomis: raudona, juoda ir balta. Modulis naudoja SPI magistralę ryšiui su Raspberry Pi. Ekranas pagamintas naudojant E-Ink technologiją - imituojant tradicinį popieriaus lapą. Šio tipo ekranas naudojamas skaitant elektronines knygas ar elektroninius žurnalus. Ekranas neskleidžia mėlyno švytėjimo ir yra pasyviai atspindintis. Joje pateikiamas neseniai perskaitytas turinys net ilgai po to, kai maitinimas atjungtas. Būdingas mažas energijos suvartojimas, o energija sunaudojama tik atnaujinimui.

Specifikacijos:

Skirtas Raspberry Pi Pico
Tipas: E-Paper ekranas
Technologija: E-Ink
Sąsaja: SPI (3 laidų arba 4 laidų)
Ekrano įstrižainė: 2,13"
Ekrano skiriamoji geba: 212x104px
Pikselių dydis: 0,229 x 0,228 mm
Ekrano spalvos: raudona, juoda, balta
Regėjimo kampas: >170°
Pilka skalė: 2
Visas atnaujinimo laikas: 15s
Energijos sąnaudos atnaujinimo metu: 26,4 mW
Energijos sąnaudos budėjimo režimu: <0,01 uA
Maitinimo įtampa: 3,3 V
Programavimo kalba: C / C++ / MicroPython
Ekrano matmenys: 48,55 x 23,71 mm
Modulio matmenys: 65 x 30,5 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19545
Modelio pavadinimas

AN-19545
