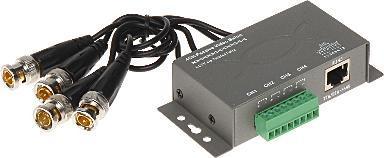

TST VIDEO TRANSFORMATORIUS TR-4M

Q: 1. Kokiems vaizdo standartams tinka TST TR-4M transformatorius?

Šis TST TR-4M pasyvusis vaizdo transformatorius veikia su AHD, HD-CVI, HD-TVI, CVBS (PAL ir NTSC) standartais. Jis palaiko iki 5 Mpx AHD raišką ir 8 Mpx 4K UHD HD-CVI bei HD-TVI režimais. Todėl galima naudoti įvairias stebėjimo kameras be papildomos įrangos.

Q: 2. Kokį didžiausią atstumą pasiekia vaizdo signalas per UTP?

Analogiškas CVBS signalas per 5 kategorijos sukta pora perduodamas iki 400 metrų. Aukštesnės skiriamosios gebos 720p vaizdas nueina 250 metrų, o 1080p raiška – tik 150 metrų. Visi nuotoliai nurodyti naudojant UTP 5e kabelio kategoriją su tinkama impedanso 100Ω aplinka.

Q: 3. Kaip teisingai prijungti gnybtus prie kabelio?

Tr-4m turi keturis kanalus su simetriniais gnybtais, kuriuos būtina jungti laikantis (+) ir (-) poliškumo. Atvirkštinis sujungimas sukelia stiprius vaizdo iškraipymus. Kad būtų išvengta gedimų, geriausia kanalus pažymėti arba sekti transformatoriaus korpuso schemą.

Q: 4. Ką reiškia šio transformatoriaus slopinimo dB reikšmės?

Decibelais išreikštas signalo slopinimas nurodo stiprumo sumažėjimą tam tikru dažniu. Pavyzdžiui, esant 4.43 MHz slopinimas yra 0.42 dB, o esant 67.5 MHz – 2.32 dB. Tai leidžia planuoti tolimesnes perdavimo linijas be akivaizdaus silpnėjimo jausmo neatitikus kabelio tipo.

Q: 5. Ar šis keturių kanalų deriklis tinka drėgnoms patalpoms?

TST TR-4M vaizdo transformatorius yra metaliniame dėkle ir skirtas darbui nuo -10°C iki 70°C temperatūroje. Didžiausias leistinas santykinis drėgnumas yra 95%, todėl tinka kameroms palėpėje ar rūsyje, jei nėra tiesioginio vandens purslų.

Varlė kodas 18648509
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

TST VIDEO TRANSFORMATORIUS TR-4M

Varlė kodas 18648509
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

14.⁹⁹ €

Pasirinkite kiekį

Į krepšelį 14.⁹⁹ €

Turite klausimų apie prekę? Padėsime!

14.⁹⁹ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 9 d. 0 €
Kituose miestuoseliepos 10 d. 0 €

Atsiimkite paštomatuose nuo 0.⁹⁹ €

SmartPosti paštomate liepos 10 d. 0.⁹⁹ €
LP Express paštomate liepos 10 d. 1.⁹⁹ €
Omniva paštomate liepos 10 d. 2.⁴⁹ €
DPD paštomate liepos 10 d. 2.⁴⁹ €
Venipak paštomate liepos 10 d. 2.⁴⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 10 d. 3.⁹⁹ €
DPD kurjeriu liepos 10 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

14.⁹⁹ €

Pasirinkite kiekį

Į krepšelį 14.⁹⁹ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 9 d. Visi pristatymo būdai

Aprašymas

Automatinis vertimas

TR-4M skirtas video signalo siuntimui per kompiuterio laidą.

Įrenginys pritaiko bendraašio kabelio 75Ω impedansą prie simetrinio kabelio impedanso, užtikrindamas vaizdo signalo persiuntimą iki 400m atstumu (5 kategorijos kompiuterinė sukta pora) bei eliminuoja nesimetrinius trikdžius.

Būtina atkreipti dėmesį į teisingą (+) ir (-) gnybtų sujungimą.

Atvirkštinis sujungimas sukelia vaizdo iškraipymus.

Elementų visuma patalpinta metaliniame korpuse.

Standartas :	AHD - 5 Mpx , HD-CVI - 8 Mpx 4K UHD , HD-TVI - 8 Mpx 4K UHD , CVBS - PAL , NTSC
Įrenginio tipas :	Pasyvusis
Kanalų skaičius :	4 vnt. Video
Video perdavimo nuotolis :	250 m @ 720p - UTP 5e kat. 150 m @ 1080p - UTP 5e kat. 400 m @ CVBS - PAL , NTSC - UTP 5e kat.
Įv./išv. įtampa 75Ω (CVBS) :	1 Vpp
Slopinimas :	4.43 MHz @ 0.42 dB 11 MHz @ 0.71 dB 21 MHz @ 1.07 dB 38 MHz @ 1.41 dB 42 MHz @ 1.41 dB 67.5 MHz @ 2.32 dB
Atskirtis tarp įvesčių :	> -50 dB
CMRR (dB @ 5MHz) :	60 dB
Bendraašės jungties impedansas :	75 Ω
Simetrinės jungies impedansas :	100 Ω
Bendraašės jungties tipas :	4 x BNC Kištukas su laidu
Simetrinės jungties tipas :	Kabelių gnybtai / RJ-45 (8-pin, 4 poros)
Darbo temperatūra :	-10 °C ... 70 °C
Leistinas santykinis aplinkos drėgnumas :	< 95 %
Svoris :	0.175 kg
Matmenys :	105 x 58 x 25 mm
Garantija :	2 metai

Dažnio ir amplitudžių charakteristika - 2 transformatorių trumpas sujungimas (RF PWR OUT = 0 dBm)

TST VIDEO TRANSFORMATORIUS TR-4M aprašymas - Prekės nuotrauka

Vaizdas nuotolinio perdavimo metu 0 m

TST VIDEO TRANSFORMATORIUS TR-4M aprašymas - Prekės nuotrauka

Vaizdas nuotolinio perdavimo metu 300 m

TST VIDEO TRANSFORMATORIUS TR-4M aprašymas - Prekės nuotrauka

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2023-07-01

VIDEO TRANSFORMATORIUS TR-4M yra labai naudinga prekė, kuri turi daug privalumų.

Pliusai: Puikiai transformuoja vaizdo signalą Patogus ir lengvai naudojamas Aukštos kokybės medžiagos

Minusai: Trūkumas - gali būti šiek tiek didelis dydis

Specifikacija

Gamintojas TST
Modelis

TR-4M
Transformatoriaus tipas Pasyvus
Matmenys mm (plotis x aukštis x aukštis) 105x58x25 mm
Įrenginio kanalų skaičius 4
Diapazonas 150
Modelio pavadinimas

TR-4M

Šią prekę rasite filtruose

Gamintojas TST

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kokiems vaizdo standartams tinka TST TR-4M transformatorius?

Šis TST TR-4M pasyvusis vaizdo transformatorius veikia su AHD, HD-CVI, HD-TVI, CVBS (PAL ir NTSC) standartais. Jis palaiko iki 5 Mpx AHD raišką ir 8 Mpx 4K UHD HD-CVI bei HD-TVI režimais. Todėl galima naudoti įvairias stebėjimo kameras be papildomos įrangos.

2. Kokį didžiausią atstumą pasiekia vaizdo signalas per UTP?

Analogiškas CVBS signalas per 5 kategorijos sukta pora perduodamas iki 400 metrų. Aukštesnės skiriamosios gebos 720p vaizdas nueina 250 metrų, o 1080p raiška – tik 150 metrų. Visi nuotoliai nurodyti naudojant UTP 5e kabelio kategoriją su tinkama impedanso 100Ω aplinka.

3. Kaip teisingai prijungti gnybtus prie kabelio?

Tr-4m turi keturis kanalus su simetriniais gnybtais, kuriuos būtina jungti laikantis (+) ir (-) poliškumo. Atvirkštinis sujungimas sukelia stiprius vaizdo iškraipymus. Kad būtų išvengta gedimų, geriausia kanalus pažymėti arba sekti transformatoriaus korpuso schemą.

4. Ką reiškia šio transformatoriaus slopinimo dB reikšmės?

Decibelais išreikštas signalo slopinimas nurodo stiprumo sumažėjimą tam tikru dažniu. Pavyzdžiui, esant 4.43 MHz slopinimas yra 0.42 dB, o esant 67.5 MHz – 2.32 dB. Tai leidžia planuoti tolimesnes perdavimo linijas be akivaizdaus silpnėjimo jausmo neatitikus kabelio tipo.

5. Ar šis keturių kanalų deriklis tinka drėgnoms patalpoms?

TST TR-4M vaizdo transformatorius yra metaliniame dėkle ir skirtas darbui nuo -10°C iki 70°C temperatūroje. Didžiausias leistinas santykinis drėgnumas yra 95%, todėl tinka kameroms palėpėje ar rūsyje, jei nėra tiesioginio vandens purslų.
