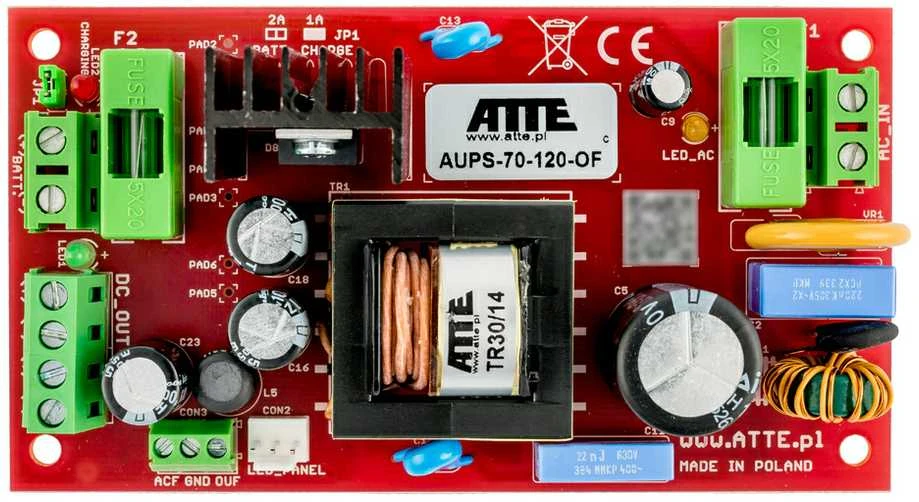

ATTE AUPS-70-120-OF perjungiamas buferinis maitinimo šaltinis

Modelis: AUPS-70-120-OF

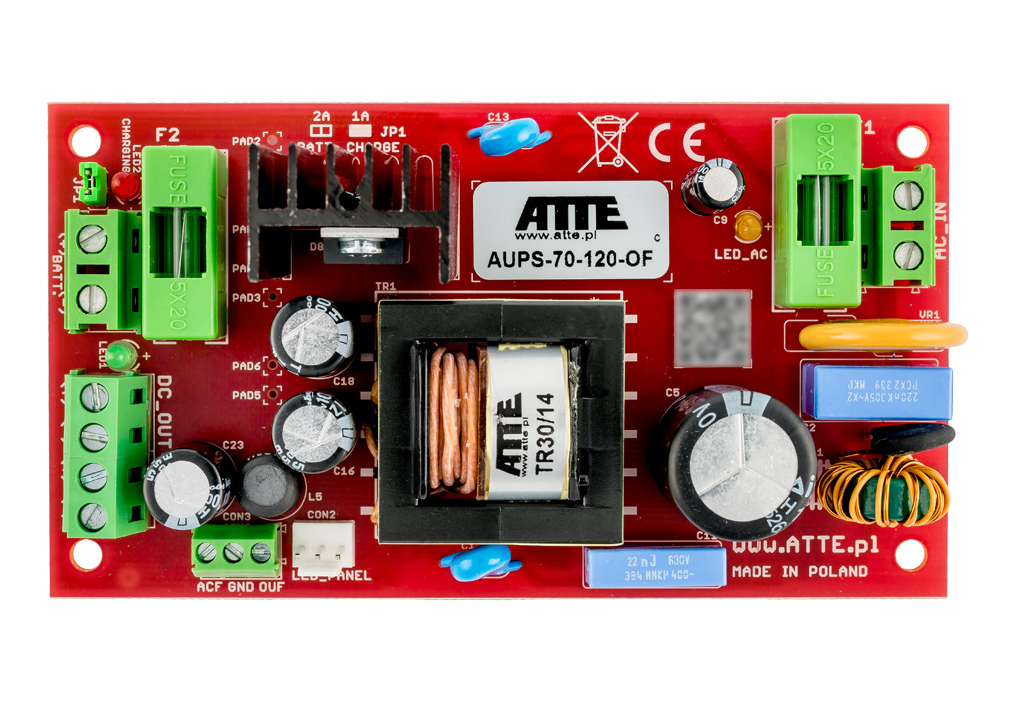

Perjungimo buferinis maitinimo šaltinis ATTE AUPS-70-120-OF aprašymas - Prekės nuotrauka

Likimas

Įrenginys yra buferinis maitinimo šaltinis, skirtas maitinti vaizdo stebėjimo ir prieigos kontrolės sistemas. Jis suteikia patogų sprendimą buferinio maitinimo problemai kameroms ir kitiems stebėjimo įrenginiams, kuriems reikalingas nepertraukiamas maitinimas. Maitinimo šaltinis leidžia sukurti paskirstytas stebėjimo sistemas su centriniu buferiniu maitinimo šaltiniu. Sistemos suderinamos su švino-rūgšties arba sausųjų elementų SLA baterijomis.

OF (atviro rėmo) konstrukcija leidžia įrenginį montuoti bet kuriame korpuse. Tačiau patogiausias tvirtinimo būdas yra naudoti specialius ABOX serijos korpusus ir montavimo plokštes su 10,8 mm tinklelio sistema. Tai suderinama su įmontuotų modulių montavimo angų atstumais. Šis sisteminis sprendimas leidžia vertikaliai arba horizontaliai montuoti pasirinktus įrenginius bet kurioje korpuso ar montavimo plokštės dalyje.

Pagrindinės savybės

Pilnas maitinimo sprendimas CCTV įrenginiams mažame korpuse
centrinis maitinimo buferis
ilgas atsarginio maitinimo laikas, palyginti su klasikinėmis sistemomis, naudojančiomis UPS
mažas korpuso vidaus įkaitimas dėl didelio maitinimo šaltinio efektyvumo
lengvas montavimas korpusuose su sistemos skylėmis 10,8 mm tinklelyje

Techninės specifikacijos

Baterija	1 x gelio arba AGM akumuliatorius 12V / 7...18Ah
Išėjimo įtampa	12 V nuolatinė srovė +/-15 %
Išėjimo srovė	6A
Maitinimo šaltinio galia	72 W
Efektyvumas	90 % esant 70 W galiai
Įėjimo įtampa	190–260 V kintamoji srovė, 50 Hz
Akumuliatoriaus įkrovimo srovė	1 A arba 2 A (pasirenkama trumpikliu JP1)
Maitinimo šaltinio įvesties apsauga	3,15 A lėtai perdegantis saugiklis
Maitinimo šaltinio išėjimo apsauga	Maitinimo šaltinis: Elektroninė apsauga nuo perkrovos ties 9 A (reikalingas maitinimo šaltinio perkrovimas). Maitinimas iš baterijos: 6,3 A saugiklis.
Baterijos grandinės apsauga	Apsauga nuo atvirkštinio prijungimo ir perkrovos: 6,3 A saugiklis. Apsauga nuo gilaus iškrovimo: akumuliatoriaus atjungimas, kai įtampa mažesnė nei 10,2 V, su automatiniu grįžimu.
Signalizavimas	LED1 (geltonas) – tinklo įtampos buvimas LED2 (žalias) – išėjimo įtampos buvimas LED3 (raudonas) – akumuliatoriaus įkrovimas
Techniniai rezultatai	OUF – nėra įtampos +DC_OUTACF – nėra kintamosios srovės įtampos Atvirojo kolektoriaus išėjimai, kurių maksimali apkrova yra 50 mA (kiekvienas išėjimas)
Paleidimas nesant kintamosios srovės maitinimo	Automatinis maitinimo šaltinio paleidimas prijungus akumuliatorių
Būsto statyba	Nėra – integruotas modulis
Įrengimas	Įspaudžiami tarpikliai, tvirtinimo skylės išdėstytos 10,8 mm tinkleliu
Darbinė temperatūra	-10 ... +40°C
Matmenys	65 x 118 x 45 mm
Svarstyklės	0,14 kg
