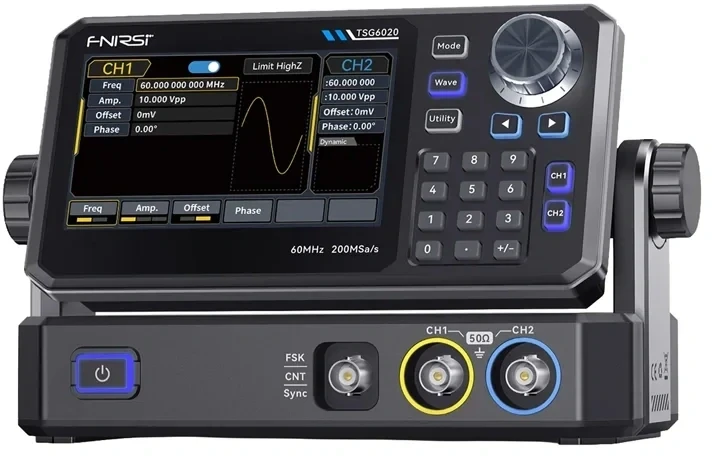

FNIRSI TSG6020 funkcijų generatorius

FNIRSI TSG6020 – dviejų kanalų funkcijų generatorius, kurio dažnis siekia iki 60 MHz, diskretizavimo dažnis – 200 MSa/s, o skiriamoji geba – 14 bitų. Įrenginys palaiko standartines ir savavališkas signalų formas, šešis moduliacijos tipus, dažnio skenavimą ir turi septynių skaitmenų dažnio skaitiklį.

Dviejų kanalų funkcijų generatorius tiksliems bandymo signalams kurti laboratorijose, elektronikos remonto ir grandinių projektavimo darbuose.
Generuoja sinusinės, stačiakampės, pjūklo danties, impulsinės, triukšmo, nuolatinės srovės ir naudotojo apibrėžtas savavališkas signalų formas. Diskretizavimo dažnis – 200 MSa/s, skiriamoji geba – 14 bitų.
Palaiko AM, FM, PM, FSK, ASK ir PSK moduliaciją, taip pat linijinį arba logaritminį dažnio skenavimą pažangiems bandymams.
4,3 colio jutiklinis ekranas, integruotas 7 skaitmenų dažnio skaitiklis, signalų formų peržiūra ir atmintis iki 24 pasirinktinių signalų formų.

Informacija apie gaminį
Gaminio tipas	Dviejų kanalų funkcijų generatorius
Prekės ženklas	FNIRSI
Modelis	TSG6020
Kanalai	2 nepriklausomi išvesties kanalai
Signalų generavimas
Signalų formos	Sinusinė, stačiakampė, pjūklo danties, impulsinė, triukšmo, nuolatinės srovės ir naudotojo apibrėžtos savavališkos signalų formos
Sinusinio signalo dažnis	1 µHz–60 MHz
Stačiakampio signalo dažnis	1 µHz–24 MHz
Impulsinio signalo dažnis	1 µHz–24 MHz
Išvesties amplitudė	2 mVpp–20 Vpp, kai varža didelė ir dažnis mažesnis nei 10 MHz; 2 mVpp–10 Vpp, kai varža didelė ir dažnis didesnis nei 10 MHz
Išvesties amplitudė esant 50 Ω apkrovai	1 mVpp–10 Vpp, kai dažnis mažesnis nei 10 MHz; 1 mVpp–5 Vpp, kai dažnis didesnis nei 10 MHz
Savavališkų signalų formų atmintis	Iki 24 pasirinktinių signalų formų
Moduliacijos ir skenavimo funkcijos
Moduliacijos tipai	AM, FM, PM, FSK, ASK ir PSK
Skenavimo režimai	Linijinis ir logaritminis
Skenavimo trukmė	1 ms–500 s
Veikimo režimai	Nepertraukiamas, valdomas, moduliacijos ir skenavimo
Matavimo ir išvesties funkcijos
Integruotas dažnio skaitiklis	7 skaitmenų skaitiklis dažniui, periodui ir darbo ciklui matuoti TTL lygio signaluose
Sinchronizavimo išvestis	Suderinama su TTL
Viršijimas	Ne daugiau kaip 1 %
Pakilimo ir kritimo trukmė	Ne daugiau kaip 13,5 ns
Fazinis triukšmas	Iki −125 dBc/Hz esant 10 kHz poslinkiui
Harmoninis iškraipymas	Mažesnis nei −40 dBc, kai dažnis yra nuo 30 iki 60 MHz
Ekranas ir konstrukcija
Ekranas	4,3 colio TFT LCD jutiklinis ekranas
Ekrano skiriamoji geba	480 × 272 pikseliai
Valdymas	Jutiklinis ekranas ir fiziniai mygtukai
Aušinimas	Aliumininis radiatorius ir aušinimas ventiliatoriumi
Apsaugos funkcijos	Išvesties kanalų, izoliacijos ir įžeminimo apsauga
Pridedami priedai
Komplektą sudaro	Funkcijų generatorius Įkrovimo adapteris Type-C įkrovimo kabelis Duomenų kabelis Matavimo laidas Krokodilo tipo gnybtai Naudotojo vadovas
Saugos informacija
Saugos įspėjimas	Funkcijų generatorių naudokite tik signalams generuoti ir matuoti, neviršydami nurodytų įtampos, dažnio ir apkrovos ribų. Prieš atlikdami techninę priežiūrą atjunkite maitinimą, nelieskite atvirų laidininkų ir dirbdami su įtampą turinčiomis grandinėmis naudokite tinkamus bandymo laidus bei apsaugos priemones.
