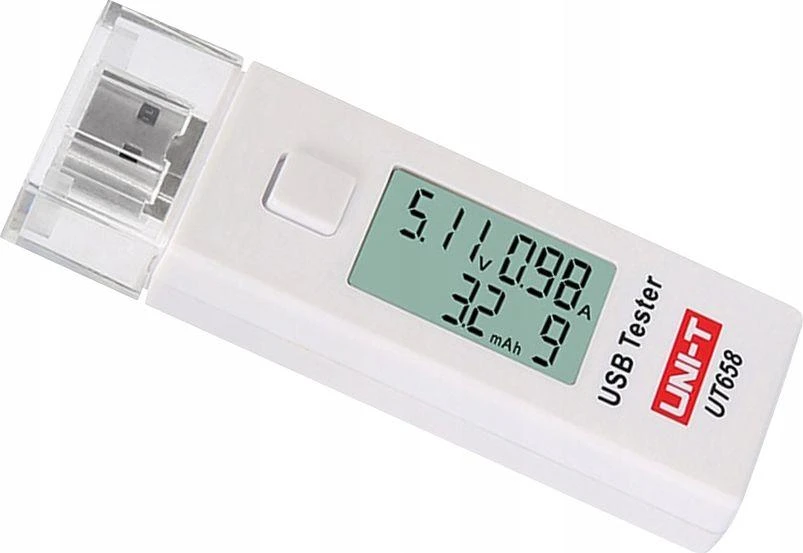

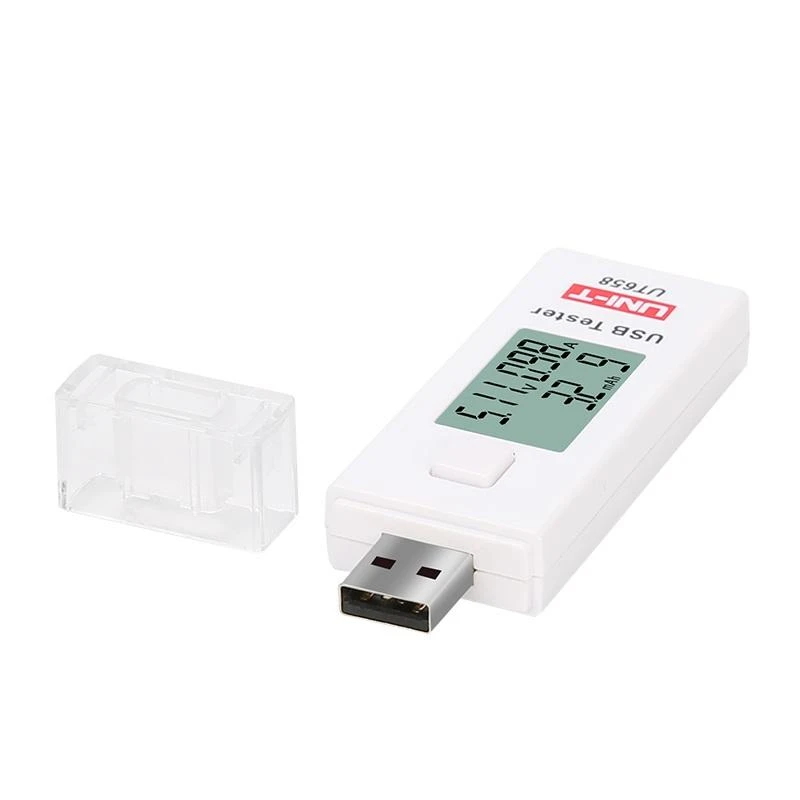

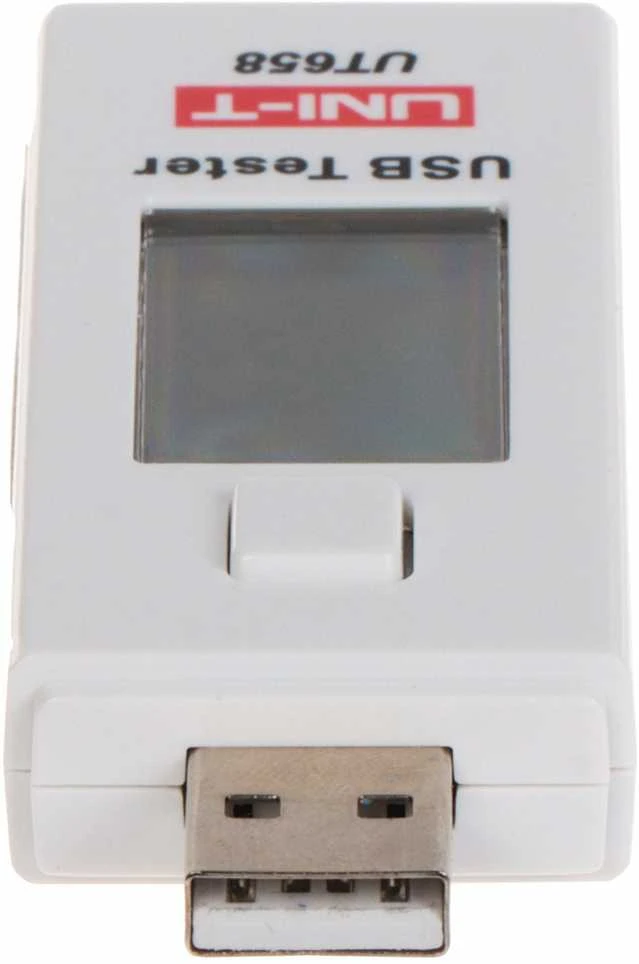

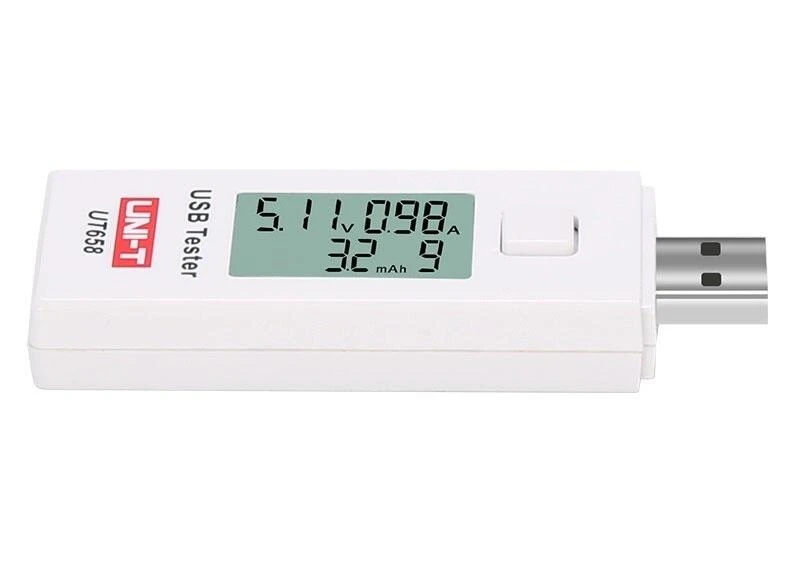

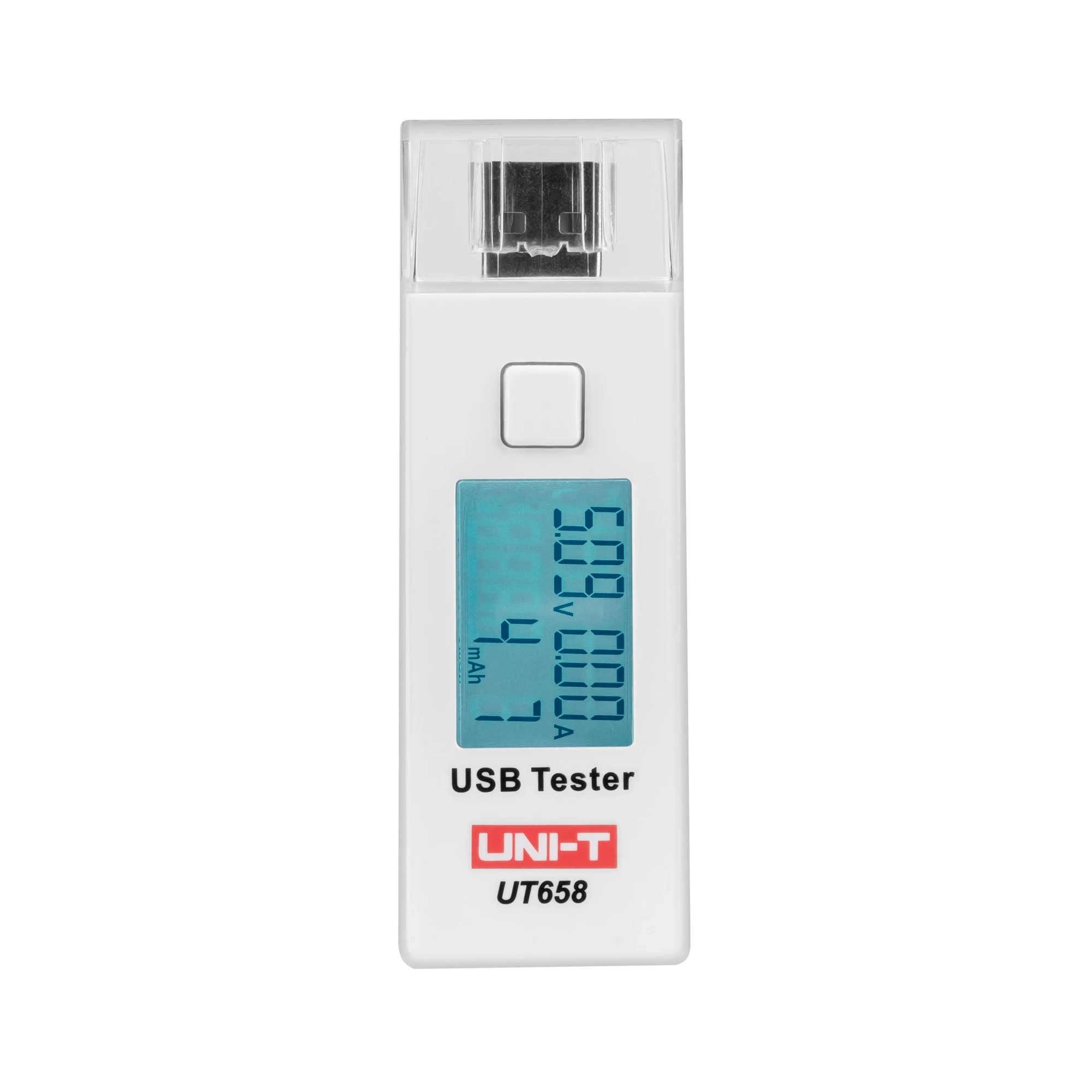

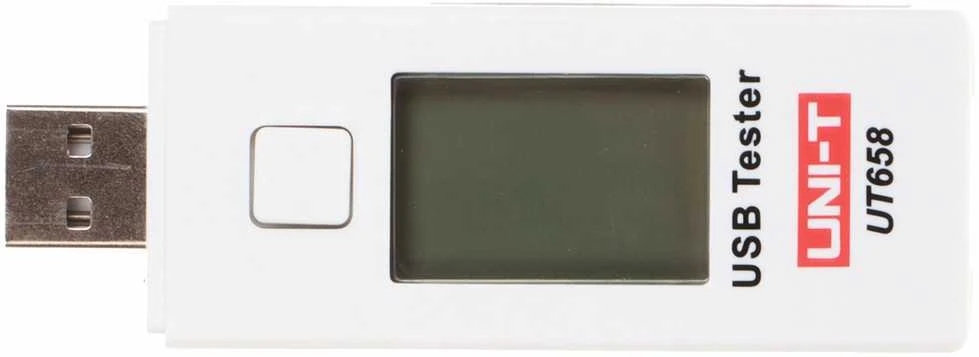

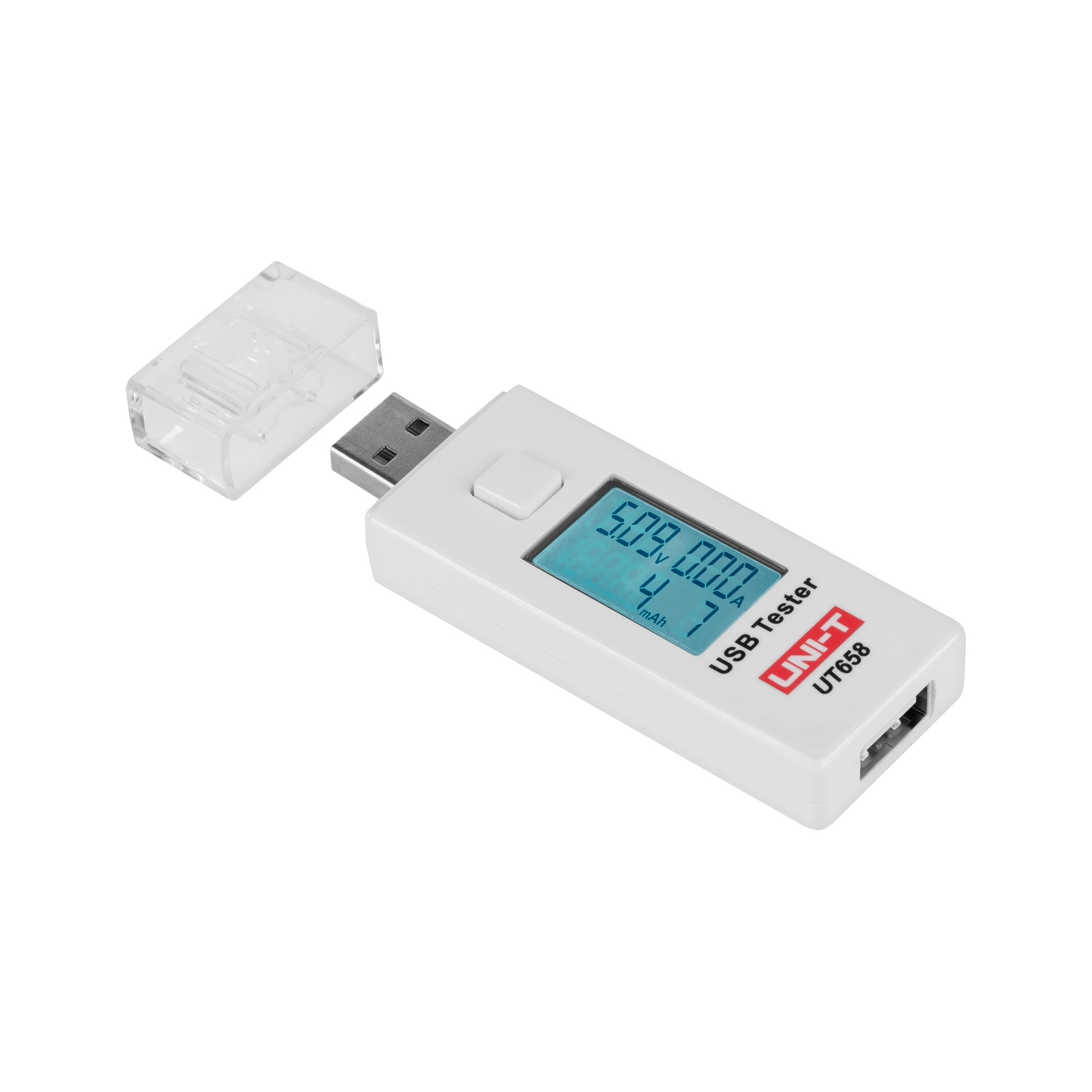

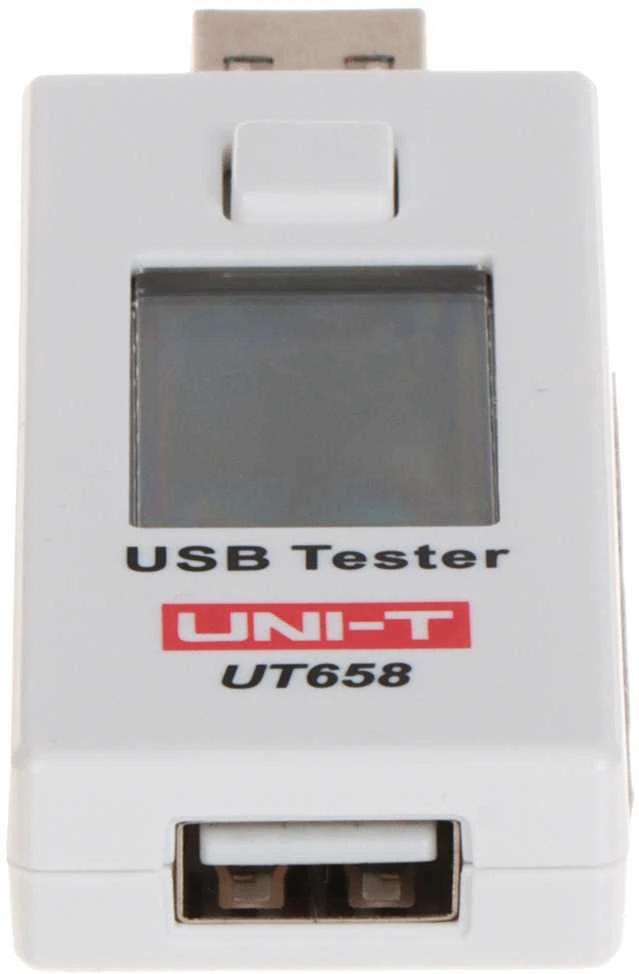

UT658 serijos USB testeriai
Antrosios kartos UT658 serijos USB testeriais galima tikrinti USB įkroviklius, nešiojamuosius maitinimo šaltinius, A ir C tipo USB kabelius ir kitus elektroninius įkrovimo įrenginius. UT658 matuoja USB duomenų perdavimo kabelių išėjimo įtampą, srovę, energiją, talpą, grandinės ekvivalentinę varžą, D+ ir D- įtampas. Ši serija sukurta taip, kad būtų tiksli, patikima, stabili ir nešiojama. Tai puikūs įrankiai, skirti tokioms reikmėms kaip gamybos verifikavimas, inžineriniai bandymai ir "pasidaryk pats".
UT658 serijos modeliai: UT658A, UT658C, UT658DUAL, UT658LOAD
UT658 serijos USB testerių savybės
Sertifikatai: CE, UKCA
● A/C tipo sąsaja
● CE sertifikatas
● 10 duomenų saugojimo rinkinių
● Kilpos ekvivalentinės varžos matavimas (1-480Ω)
● Tame pačiame ekrane rodoma įtampa, srovė, galia, talpa ir t. t.
● Greito įkrovimo protokolo palaikymas
UT658 serijos USB testerių specifikacijos
|
Specifikacijos
|
Aprašymas
|
UT658A
|
UT658C
|
UT658DUAL
|
UT658LOAD
|
|
Įvesties ir išvesties prievadai (A tipo)
|
|
√
|
|
√
|
√
|
|
Įvesties ir išvesties prievadai (C tipo)
|
|
|
√
|
√
|
|
|
Duomenų ir įkrovimo protokolas
|
|
2.0/3.0
|
2.0/4.0
|
2.0/(3.0/4.0)
|
2.0/3.0
|
|
Įtampos diapazonas
|
4 ~ 24 VDC, skiriamoji geba: 0.01V
|
√
|
√
|
√
|
√
|
|
Srovės diapazonas (A tipo)
|
0,05~3ADC, skiriamoji geba: 0.01A
|
√
|
|
√
|
√
|
|
Srovės diapazonas (C tipo)
|
0,05~5ADC, skiriamoji geba: 0.01A
|
|
√
|
√
|
|
|
Talpa
|
0 ~ 99999 mAh, skiriamoji geba: 1 mAh, skiriamoji geba: 1 mAh
|
√
|
√
|
√
|
√
|
|
Energija
|
0 ~ 1000Wh
|
√
|
√
|
√
|
√
|
|
Grandinės ekvivalentinės varžos matavimas
|
1~480Ω
|
√
|
√
|
√
|
√
|
|
USB duomenų kabelio įtampa (D+, D-)
|
0~3.3V
|
√
|
√
|
√
|
√
|
|
Duomenų saugojimas
|
10 rinkinių
|
√
|
√
|
√
|
√
|
|
Elektrinė apkrova (tik UT658LOAD)
|
0,5A, 1A, 2A, 3A (maksimali galia: 60 W)
|
|
|
|
√
|
|
Maksimalus įrašymo laikas
|
99h, 59min, 59sek; raiška: 1s
|
√
|
√
|
√
|
√
|
|
Greito įkrovimo protokolas (A tipo)
|
QC 3.0 greitojo įkrovimo protokolas
|
√
|
|
√
|
√
|
|
Greito įkrovimo protokolas (C tipo)
|
QC 4.0 greitojo įkrovimo protokolas
|
|
√
|
√
|
|
|
Bendrosios savybės
|
|
Produkto spalva
|
Balta
|
|
Produkto grynasis svoris
|
UT658A/C: 50,6 g; UT658DUAL: 65,8 g; UT658LOAD: 114.4g
|
|
Produkto dydis
|
UT658A/C: 93 mm x 45 mm x 13 mm; UT658DUAL: 93 mm x 55 mm x 13 mm; UT658LOAD: 122mm x 53mm x 27mm
|
|
Standartinė individuali pakuotė
|
Dovanų dėžutė, naudotojo vadovas
|
|
Standartinis kiekis dėžutėje
|
60 vnt.
|
|
Standartinis kartoninės dėžės matavimas
|
UT658A/C/DUAL: 280 mm x 220 mm x 225 mm; UT658LOAD: 320 mm x 300 mm x 225 mm.
|
|
Standartinis kartoninės dėžės bruto svoris
|
UT658A/C: 4 kg; UT658DUAL: 5,5 kg; UT658LOAD: 9 kg
|
