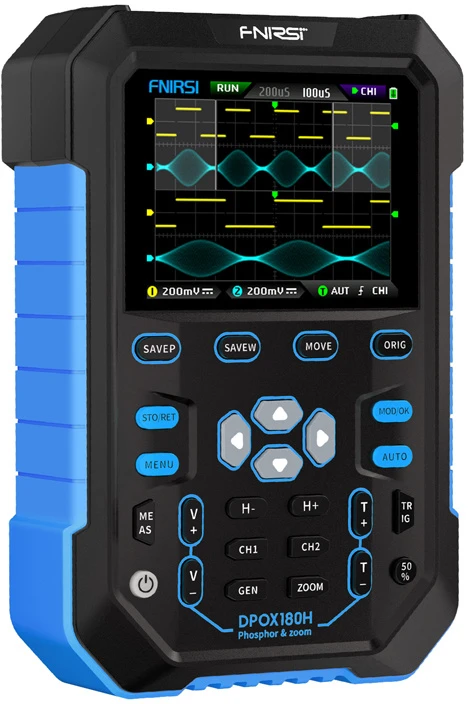

Testavimo Įranga - FNIRSI DPOX180H 180 MHz 500 MSPS Nešiojamas Skaitmeninis Osiloskopas Juodas

FNIRSI DPOX180H 2 viename nešiojamas skaitmeninis fosforinis osciloskopas

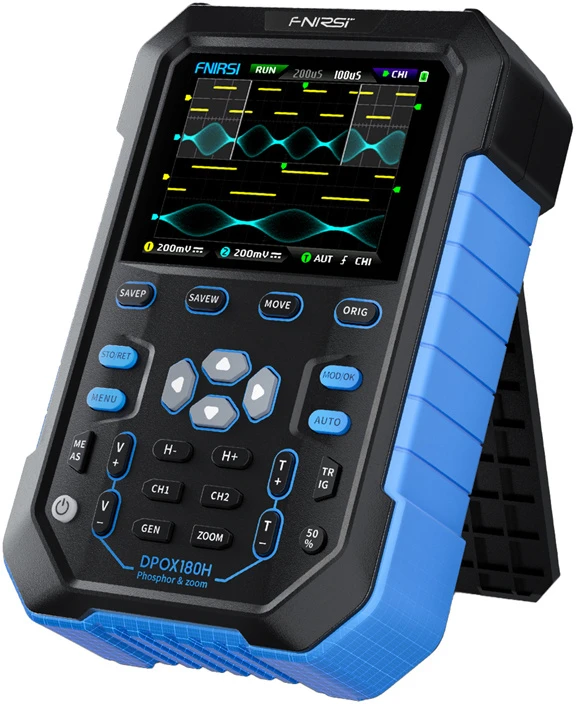

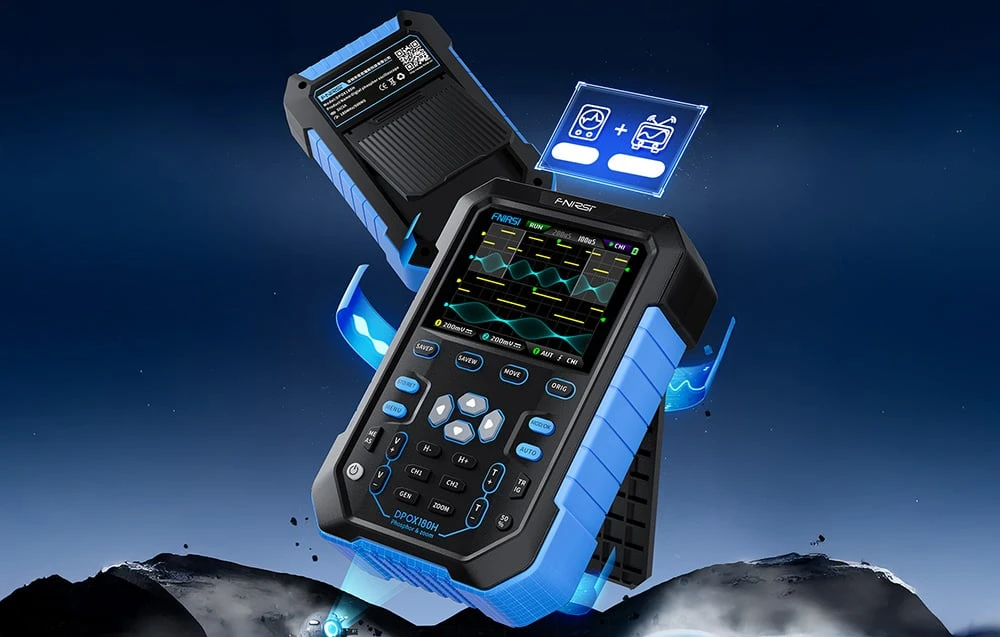

„FNIRSI DPOX180H“ yra nešiojamas skaitmeninis fosforinis osciloskopas (DPO), kuriame sujungtos 180 MHz dviejų kanalų osciloskopas, 20 MHz DDS funkcijų generatorius ir pažangios signalų analizės funkcijos. Jis sukurtas kaip kompaktiškas, mobilus įrankis serviso, dirbtuvių ir laboratorijų darbams, siūlantis aukštą funkcionalumą viename įrenginyje.

180 MHz pralaidumas ir 500 MSPS – matavimo tikslumas

Osciloskopas siūlo 180 MHz (-3 dB) analoginį pralaidumą ir iki 500 MSPS (250 MSPS dviejų kanalų režimu) diskretizavimą realiuoju laiku. Tai leidžia tiksliai atkurti greitus briaunų, impulsų ir aukšto dažnio signalus, o tai yra labai svarbu diagnozuojant šiuolaikines elektronines sistemas.

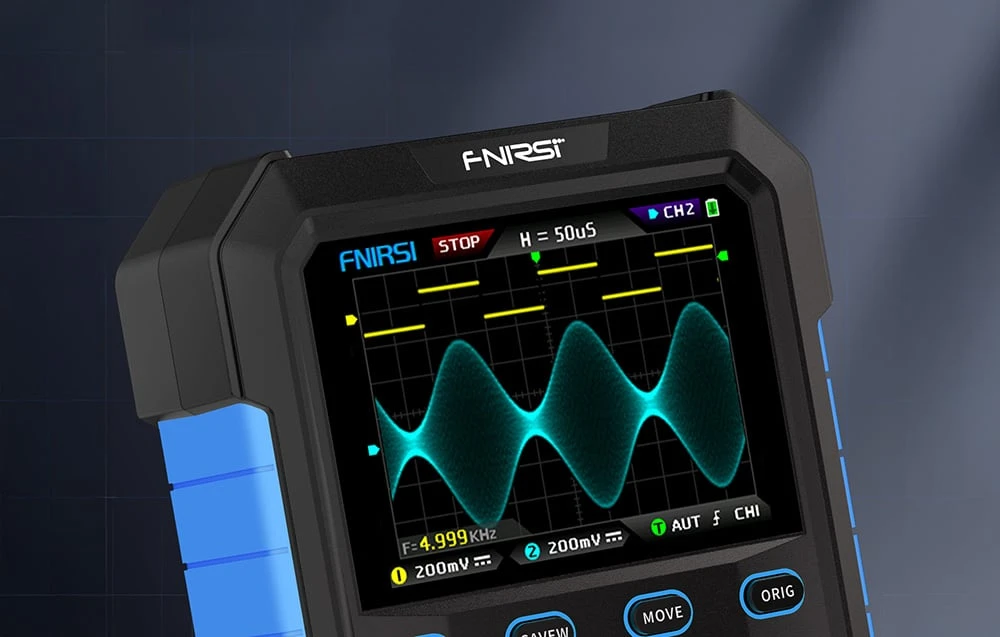

Skaitmeninė fosforo technologija – daugiau informacijos bangos formoje

Skaitmeninio fosforo technologija naudoja ryškumo skalę ir spalvų temperatūrą signalo dažniui vizualizuoti. Tai leidžia lengvai pastebėti virpėjimą, triukšmą, nestabilumą ir retus įvykius, kurie klasikiniuose osciloskopuose gali likti nematomi.

50 000 wfms/s – nėra prastovos laiko

Didelis atnaujinimo dažnis – 50 000 bangos formų per sekundę – žymiai sumažina duomenų gavimo prastovą. Tai leidžia efektyviai užfiksuoti trumpalaikius trikdžius ir signalo anomalijas, o tai ypač svarbu analizuojant perjungiamuosius maitinimo šaltinius ir skaitmenines magistrales.

Aparatinės įrangos pralaidumo riba yra 20 MHz, o stabilus paleidimas

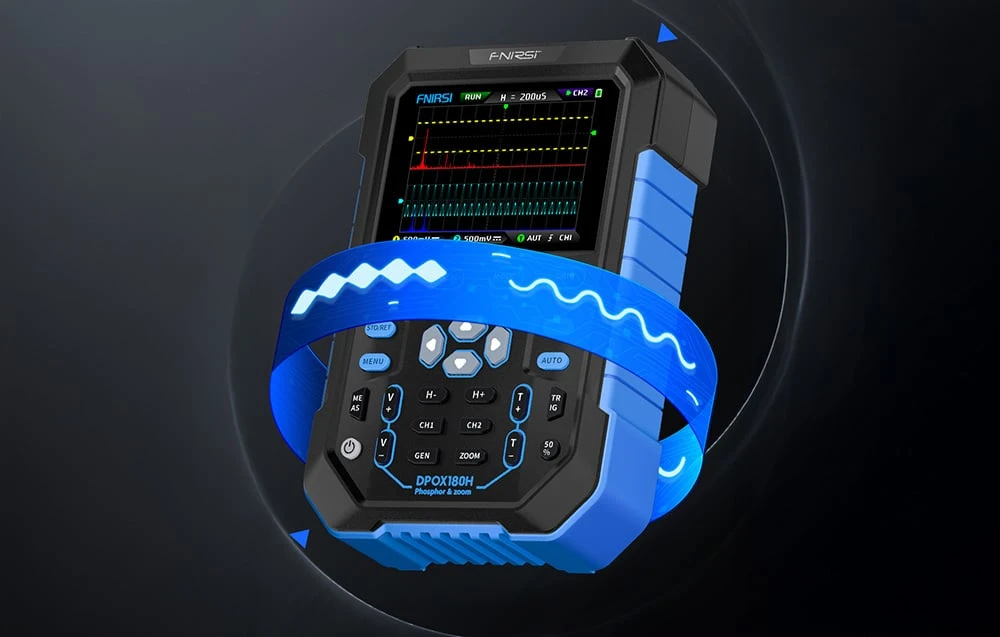

Integruotas perjungiamas 20 MHz aparatinis juostinis filtras efektyviai sumažina triukšmą ir aukšto lygio harmonikas. Kartu su plačia suveikimo sistema (automatinis / normalus / vienas, kylantis ir krintantis kraštas) ir adaptyviu suveikimo stabilizavimu jis užtikrina aiškų ir stabilų signalo vaizdą.

FFT ir XY režimas – dažnio ir ryšio analizė

FFT funkcija suteikia greitą ir kokybišką tiriamojo signalo dažnių spektro peržiūrą. Be to, XY režimas su skaitmeniniu fosforu leidžia analizuoti amplitudės ir fazės santykius tarp dviejų kanalų, pvz., Lissajous figūrų pavidalu.

Laiko priartinimo ir slinkimo režimas

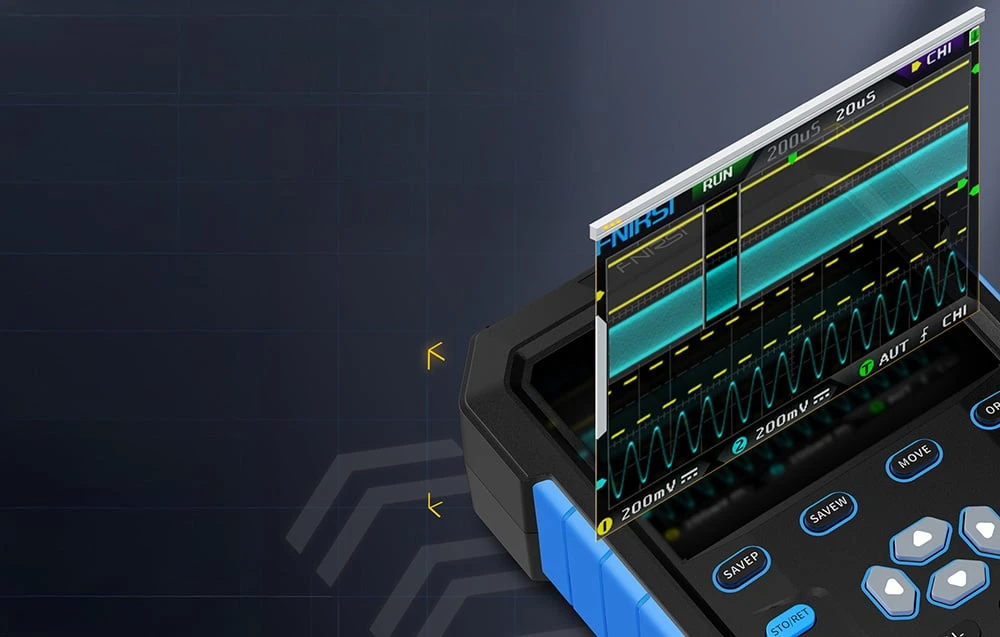

Oscilloskopas siūlo ARTINIMO laiko bazę 2×–1000× diapazone, kuri leidžia tiksliai analizuoti pasirinktus bangos formos segmentus. Slinkties režimas leidžia nuolat stebėti lėtai kintančius signalus realiuoju laiku.

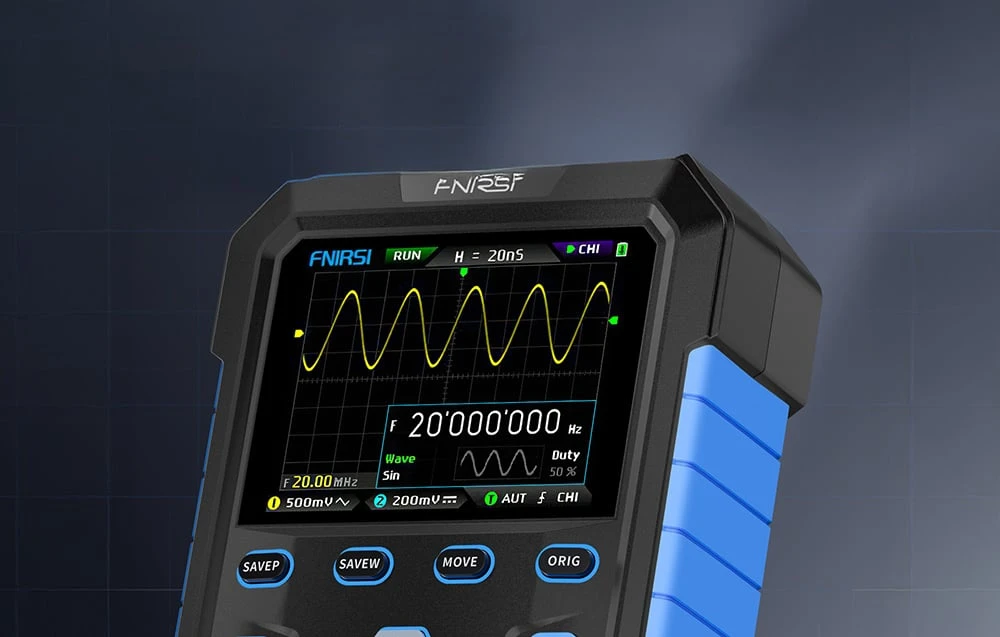

20 MHz DDS generatorius ir smulkinimo funkcija

Integruotas 20 MHz DDS funkcijų generatorius palaiko 14 bangų formų tipų, dažnį reguliuojant 1 Hz žingsniais. Unikali išvesties karpymo funkcija leidžia iškirpti išmatuotos bangos formos fragmentą ir naudoti jį kaip generatoriaus išvesties signalą, su galimybe išsaugoti iki 500 pasirinktinių signalų.

Duomenų saugojimas, peržiūra ir eksportavimas

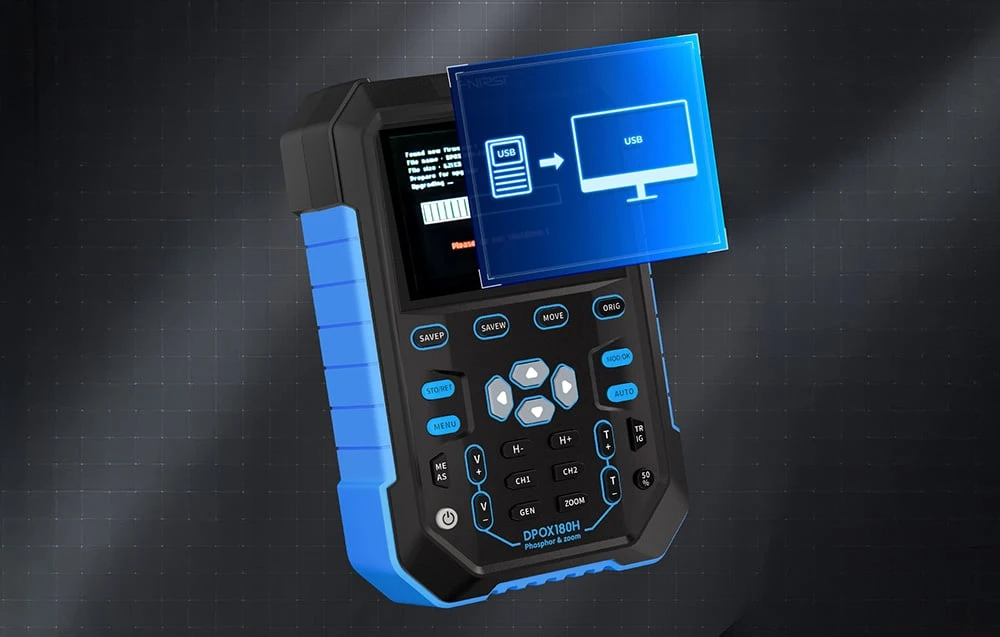

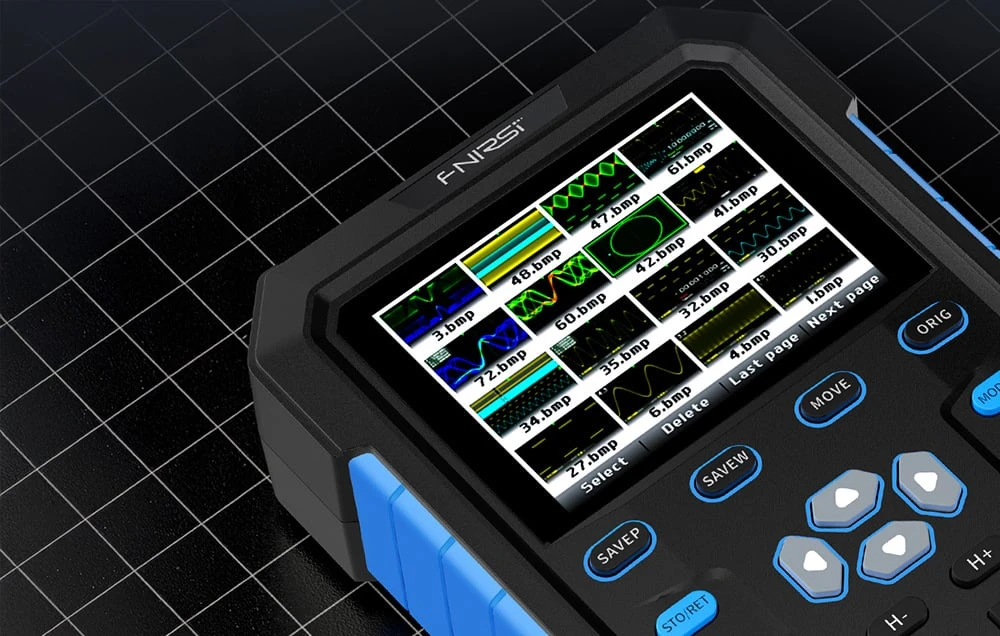

Vidinėje 120 Mbit atmintyje galima saugoti iki 250 bangų formų ir 90 ekrano kopijų (BMP). Duomenis galima peržiūrėti tiesiai įrenginyje arba eksportuoti į kompiuterį per USB, o programinę-aparatinę įrangą galima lengvai atnaujinti.

Mobilumas, saugumas ir naudojimo paprastumas

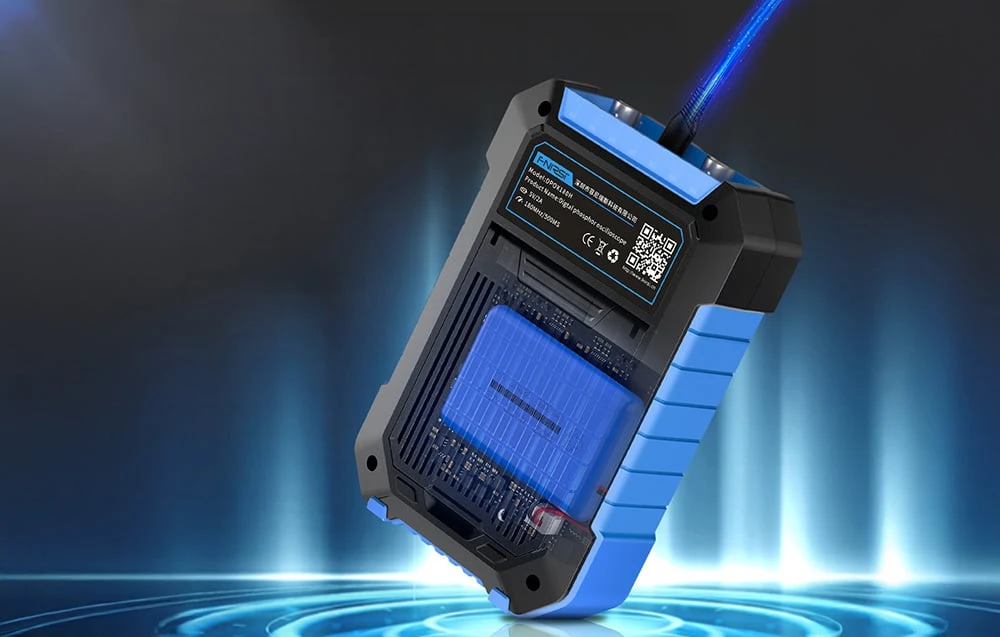

2,8 colio (320 × 240) spalvotas IPS ekranas užtikrina gerą įskaitomumą bet kokiomis sąlygomis. Įrenginys aprūpintas vieno mygtuko automatiniu konfigūravimu, žymeklio matavimais, įvesties apsauga iki 400 V, 3000 mAh ličio jonų baterija (iki maždaug 4 valandų veikimo) ir greitu 5 V / 2 A įkrovimu. FNIRSI DPOX180H yra universalus ir saugus įrankis elektronikos inžinieriams, techninės priežiūros technikams, studentams ir reikliems mėgėjams.
