1. Kaip Ermenrich Ping SM75 matuoja kabelio ilgį?

Šis daugiafunkcinis testeris kabelio ilgį nustato iki 200 metrų. Matavimo paklaida neviršija trijų metrų. Rezultatas rodomas spalvotame ekrane. Ši funkcija ypač naudinga montuotojams, kai reikia greitai patikrinti nutiesto tinklo kabelio ilgį be papildomų skaičiavimų.

2. Ar galima šiuo testeriu tikrinti PoE įrangą?

Taip, Ermenrich Ping SM75 atlieka pilną PoE testą. Jis nustato maitinimo įrangos tipą pagal IEEE 802.3af/at standartą. Taip pat atpažįsta, ar šaltinis yra midspan ar endspan. Ši savybė padeda specialistams greitai identifikuoti, ar tinklo kabeliu tiekiama reikiama įtampa.

3. Kokias funkcijas atlieka imtuvas su NCV aptikimu?

Imtuvas turi bekontakčio pavojingos įtampos NCV aptikimo funkciją. Tai leidžia saugiai rasti įtampingus laidus jų neliečiant. Imtuvas taip pat turi žibintuvėlį ir ausinių lizdą. Ši įranga padeda technikams dirbti tamsoje ir aiškiai girdėti signalą triukšmingoje aplinkoje.

4. Kokią įtampą ir srovę matuoja šis multimetras?

Prietaisas matuoja nuolatinę ir kintamą įtampą iki 610 voltų, taip pat srovę iki 3 amperų. Be to, jis fiksuoja varžą, talpą ir dažnį. Šios Universalios matavimo galimybės leidžia atlikti elektros įrangos diagnostiką nereikalaujant atskiro voltmetro ar ommetro.

5. Ar kabelių testeris tinka CAT6A tinklų diagnostikai?

Ermenrich Ping SM75 yra suderinamas su STP/UTP kabeliais iki 6A kategorijos. Jis gali testuoti kabelius iki 600 metrų analoginiu režimu arba iki 1000 metrų skaitmeniniu režimu. Ši savybė užtikrina, kad įrankis tinka šiuolaikinių spartaus interneto tinklų priežiūrai ir gedimų paieškai.

Ermenrich Ping SM75 kabelių testeris...

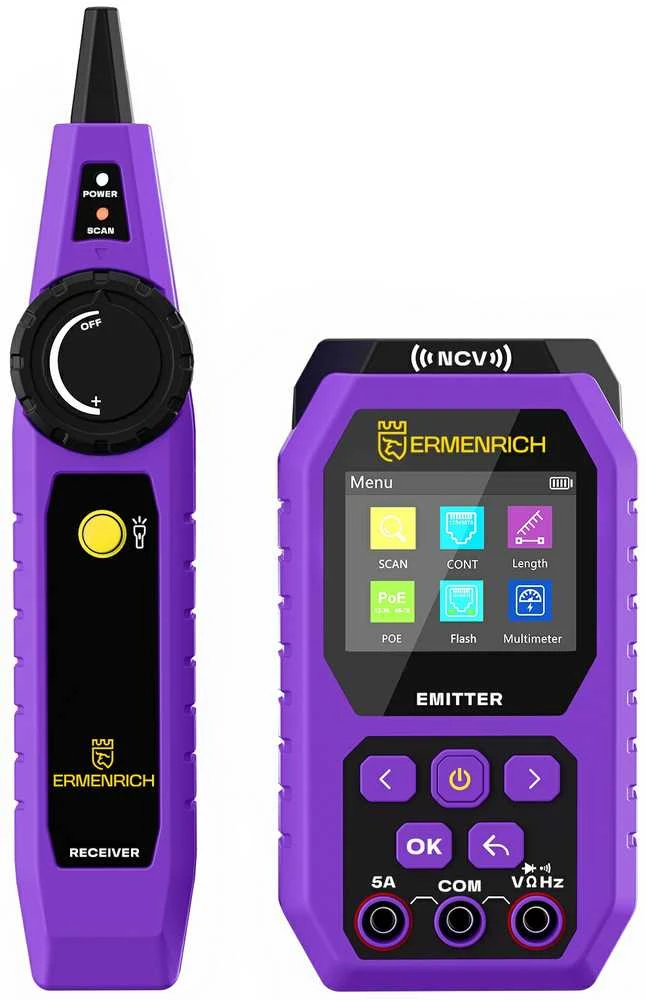

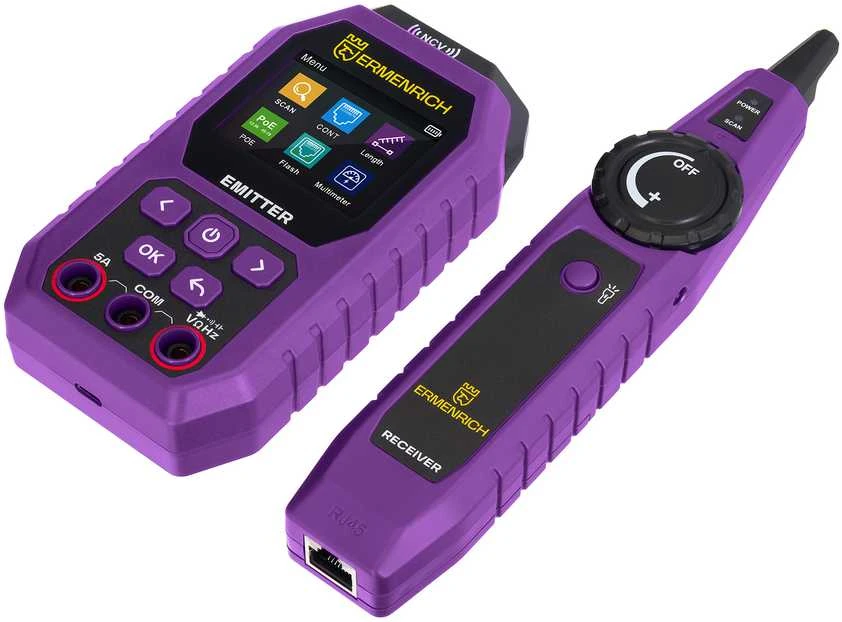

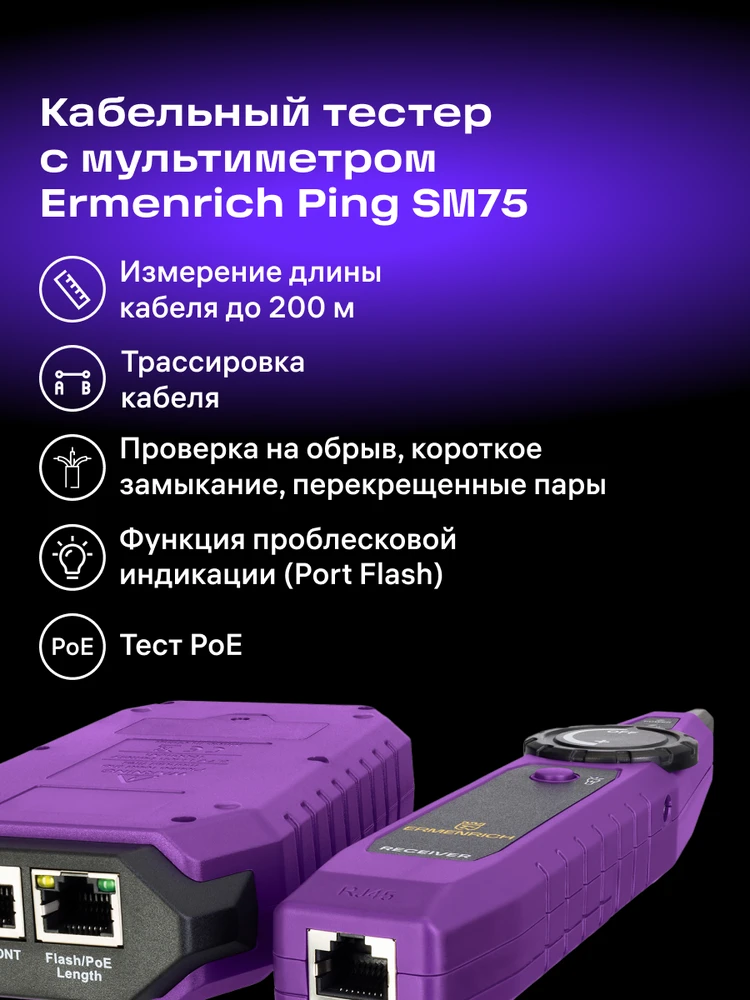

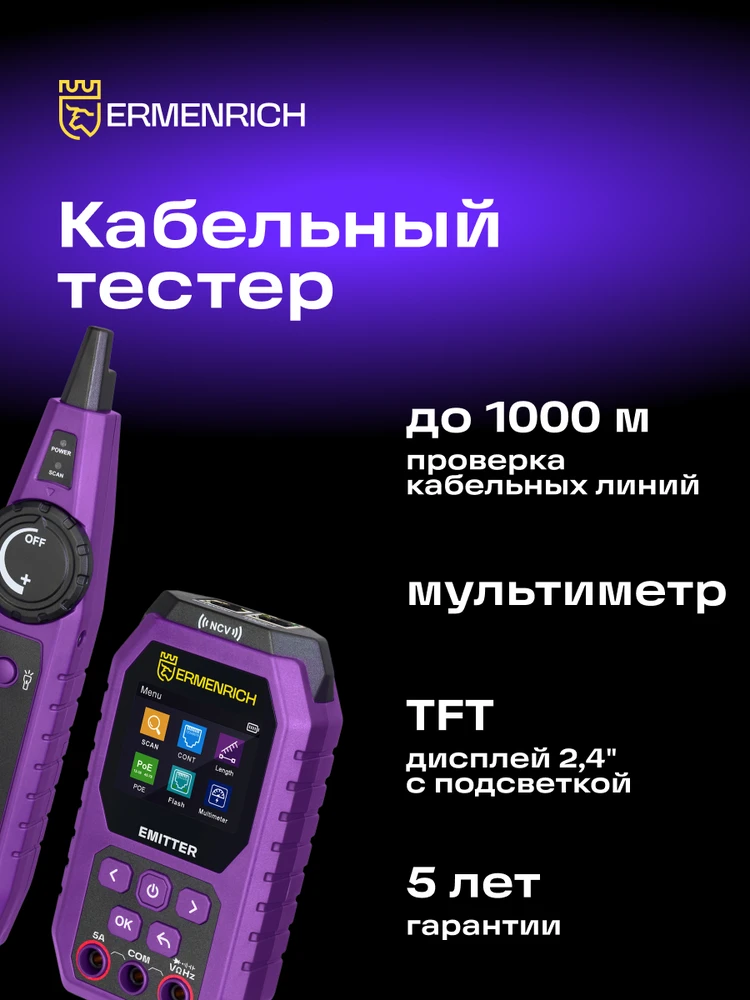

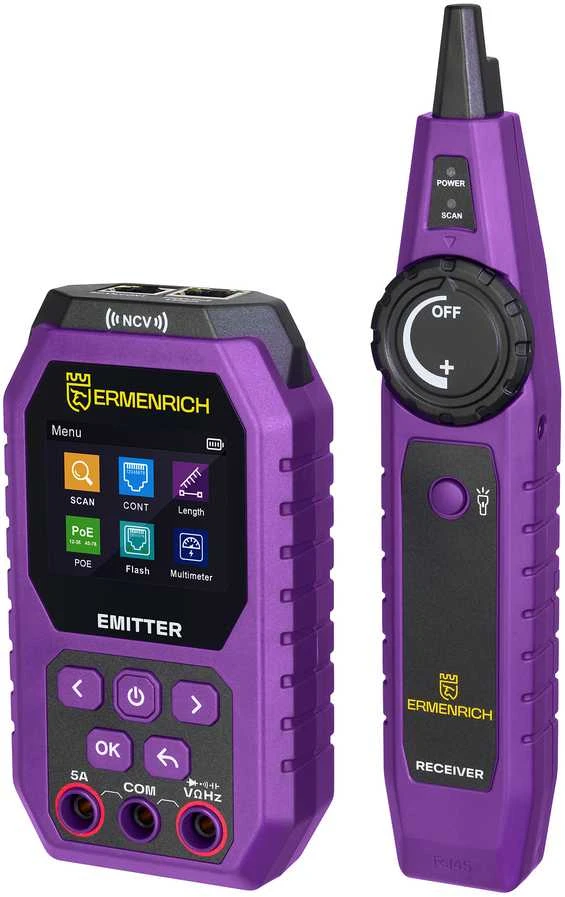

Kabelių testeris su multimetu Ermenrich Ping SM75 yra daugiafunkcinis įrankis, skirtas telefoninių linijų, kompiuterinių tinklų ir elektros įrangos išsamiam diagnostikavimui ir būklės nustatymui. Prietaisas skirtas profesionalams, kurie užsiima tinklų diegimu ir priežiūra pramoninėse, biuro ir gyvenamosiose aplinkose.

Testeris naudojamas vytos poros sekimui, kabelių sekimui ir kabelių ilgio nustatymui (iki 200m, su ±3m paklaida) bei atstumo iki trumpųjų ar atvirųjų grandinių nustatymui. Ermenrich Ping SM75 išsiskiria iš panašių prietaisų dėl plataus funkcijų diapazono. Jis leidžia atlikti PoE testą, nustatant maitinimo įrangos tipą pagal IEEE 802.3af/at standartą. Jis turi NCV (be kontaktinio pavojingos įtampos aptikimo) ir Port Flash funkcijas, yra suderinamas su STP/UTP tinklo kabeliais 5E/6/6A kategorijų. Jis taip pat pakeičia skaitmeninį multimetą, matuodamas įtampą (nuolatinę ir kintamą), srovę (nuolatinę ir kintamą), varžą, dažnį ir talpą. Matavimo rezultatai rodomi siųstuvo spalvotame TFT ekrane su 320x240px raiška.

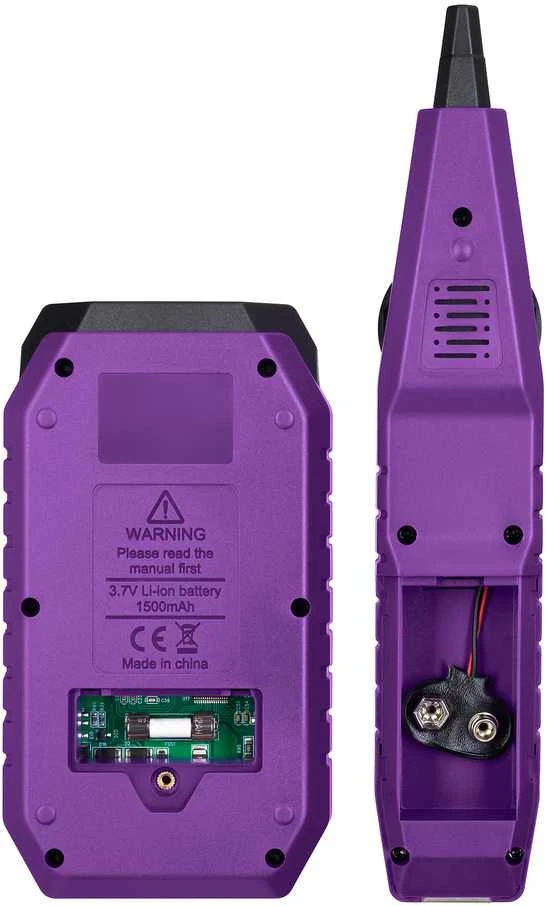

Rinkinį sudaro siųstuvas, imtuvas su ausinių lizdu ausinių (pridedamos) prijungimui, RJ45 jungtis ir bandymo zondai multimetrui. Siųstuvą maitina įmontuota įkraunama 3,7V baterija (kroviklis įsigyjamas atskirai), o imtuvą maitina 9V baterija.

Pagrindinės savybės:

Kabelių ilgio matavimas iki 200m su ne didesne kaip 3m paklaida
Kabelių sekimo diapazonas: 0 iki 1000m
NCV, Port Flash, PoE testas, poliariškumo aptikimo funkcijos
Multimetras: voltmetras, ampermetras, ohmetras, talpos matuoklis, dažnio matuoklis
Greitai nustatykite atstumą iki atvirųjų grandinių, trumpųjų grandinių ar susikertančių porų
Ryškus spalvotas TFT ekranas tinklo testo rezultatams

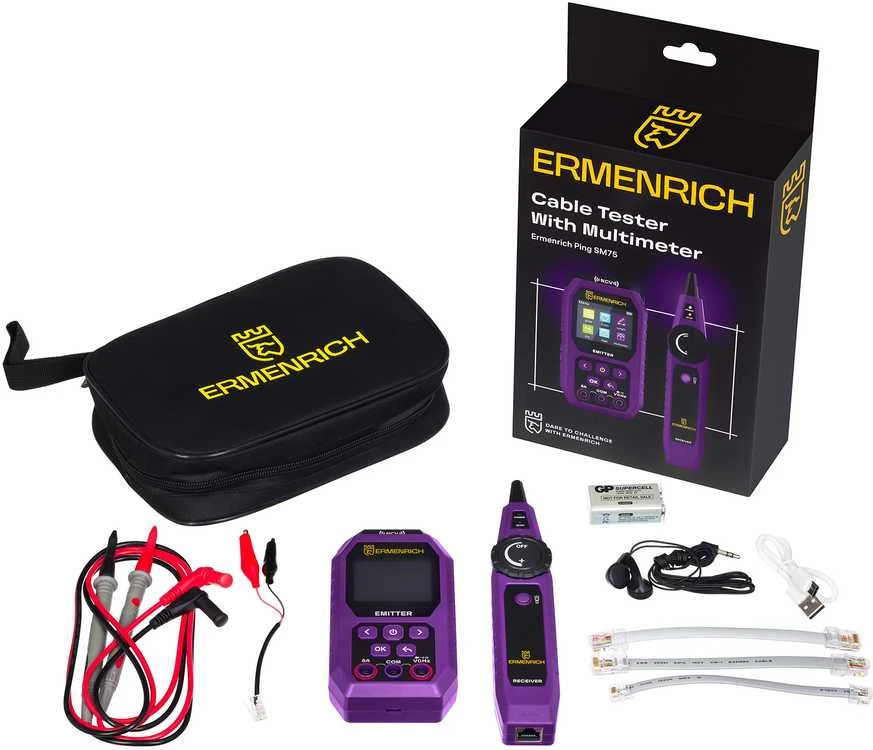

Rinkinį sudaro:

Siųstuvas
Imtuvas
Ausinės
Zondas – 2 vnt.
Type-C USB laidas

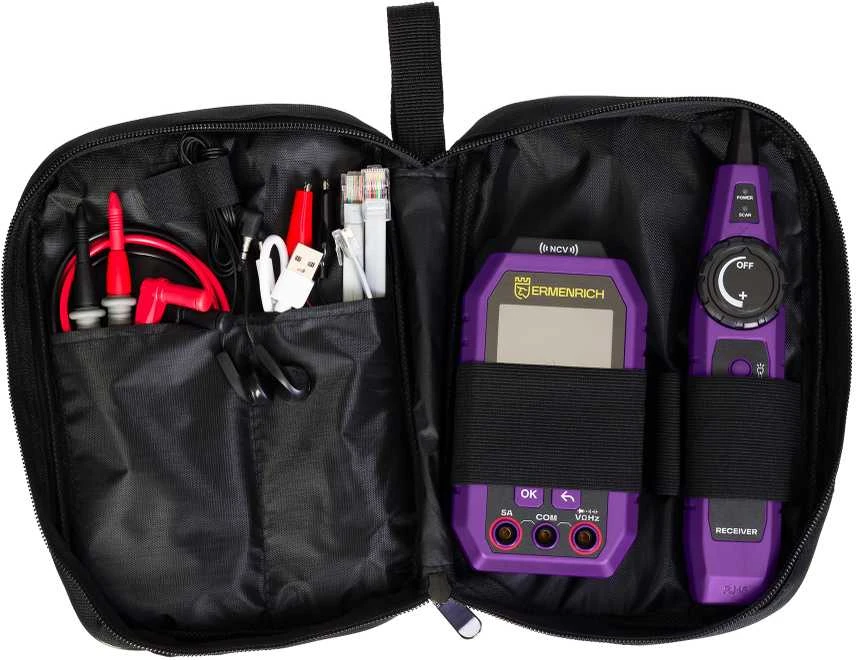

Nešiojimo krepšys
Naudotojo vadovas ir garantinį kortelė

Gamintojas	Ermenrich
Garantija	5 metai
EAN	5905555023151
Pakuotės dydis (IxPxA)	29x17x5 cm
Pristatymo svoris	0.63 kg

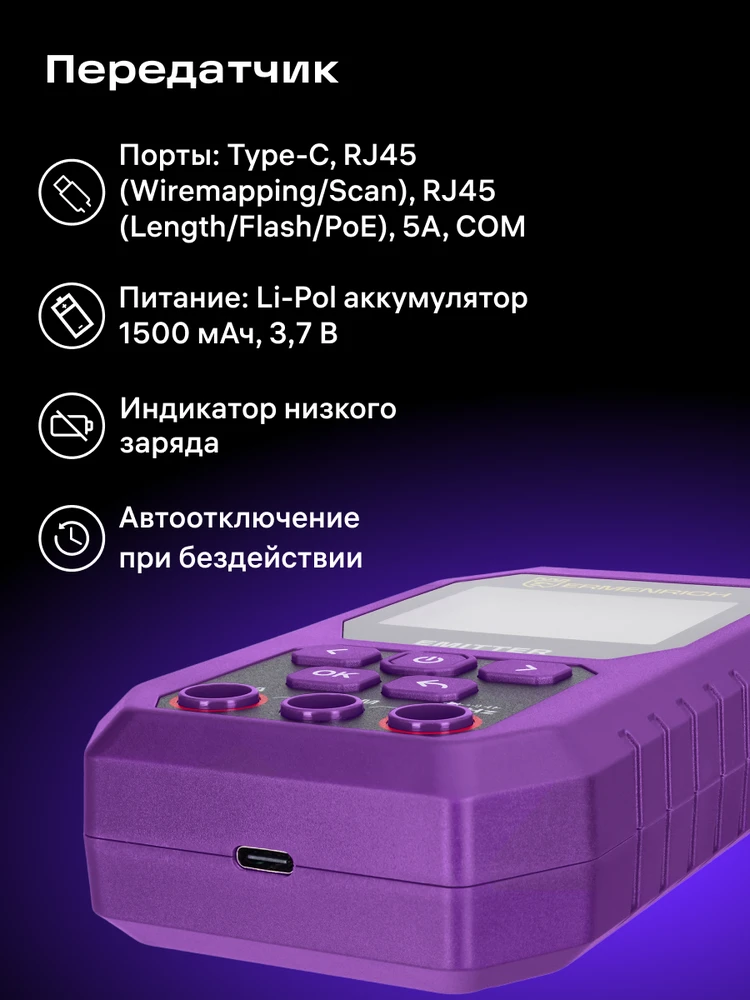

=== Skirtukas ===	Siųstuvas

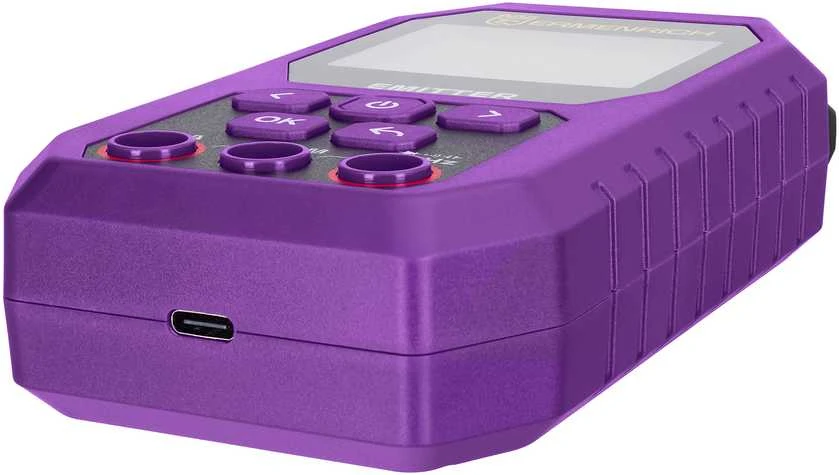

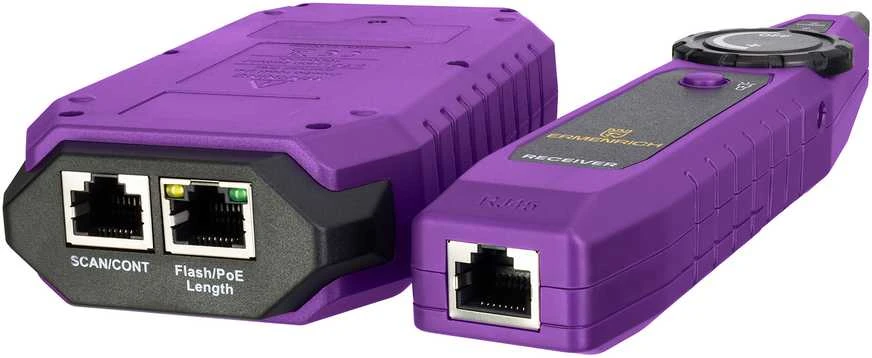

Jungtys	Type-C, RJ45 (Laidų tikrinimas/Scan), RJ45 (Ilgis/Flash/PoE), 5A, COM, pagrindiniai multimetro matavimai
Kabelių sekimo tipai	bendri laidai, STP/UTP 5/5E/6/6A tinklo kabelis
Testuojamų kabelių tipai	STP/UTP (CAT5E, CAT6, CAT6A) tinklo kabelis
Maksimalus testuojamo kabelio ilgis, m	600 (analoginis), 1000 (skaitmeninis)
Kabelio ilgio matavimas	taip
Kabelio testavimas	taip
Kabelio testavimas	+ (atviros grandinės, trumposios grandinės, susikertančios poros)
Port flash funkcija	taip
Port flash funkcija	+, (pilna dupleksas/pusė duplekso, auto-nego/ne-auto-nego, 10/100/1000Mbit/s)
Kabelių sekimas	taip
PoE testas	taip
Įtampos poliariškumo aptikimas	taip
=== Skirtukas ===	Kabelio ilgio matavimas
Matavimo vienetai	metrai/yvardai, pėdos
Matavimo diapazonas, m	5 — 200
Paklaida	3m
=== Skirtukas ===	PoE testas
Maitinimo šaltinio įrangos (PSE) tipo testas	standartas (IEEE 802.3at/af)
Midspan/endspan identifikavimas	taip
Darbinės įtampos diapazonas (DC), V	5 — 60

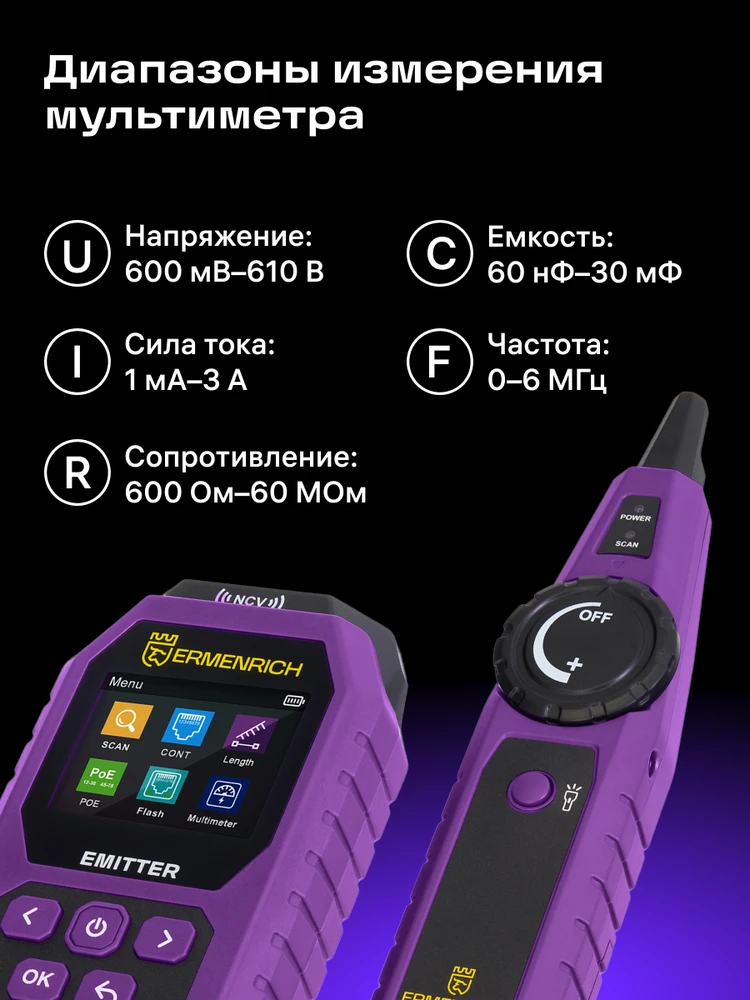

=== Skirtukas ===	Skaitmeninis multimetras
Matavimo ribos pasirinkimas	automatinis
Pagrindinės funkcijos	voltmetras, ampermetras, ohmetras, talpos matuoklis, dažnio matuoklis
Nuolatinės įtampos matavimo diapazonas	600mV – 610V ±(0.5% + 3)
Kintamos įtampos matavimo diapazonas	600mV – 610V ±(0.5% + 3)
Nuolatinės srovės matavimo diapazonas	1mA – 3A ±(0.8% + 3)
Kintamos srovės matavimo diapazonas	1mA – 3A ±(0.8% + 3)
Varžos matavimo diapazonas	600Ω – 60MΩ ±(1.0% + 5)
Talpos matavimo diapazonas	60nF – 6mF ±(2,5% + 60), 6mF – 30mF ±(5,0% + 10)
Dažnio matavimo diapazonas	0–6MHz
=== Skirtukas ===	Pagrindinės savybės
Maksimali darbinė srovė, mA	200
Apsauga	įvesties įtampa: 60V
Ekranas	TFT
Ekrano įstrižainė, coliai	2.4
Ekrano raiška, pikseliai	320x240
Ekrano apšvietimas	taip
Energijos tiekimas	integruota įkraunama ličio baterija 3.7V, 1500mA
Baterijos veikimo laikas, val	10
Žemos baterijos būsenos indikatorius	taip
Automatinis išsijungimas	taip
Darbinės temperatūros diapazonas, °C	-10 — 60
Darbinės drėgmės diapazonas, %	20…70

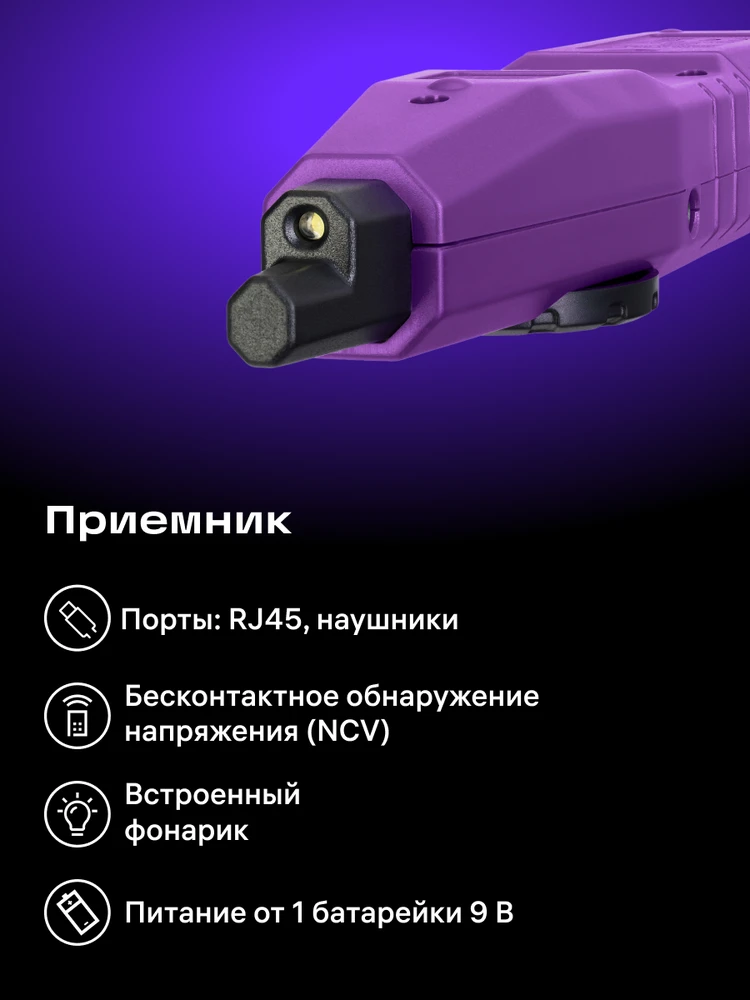

=== Skirtukas ===	Imtuvas / Nuotolinis modulis
Jungtys	RJ45, ausinės
Be kontaktinio įtampos aptikimas (NCV)	taip

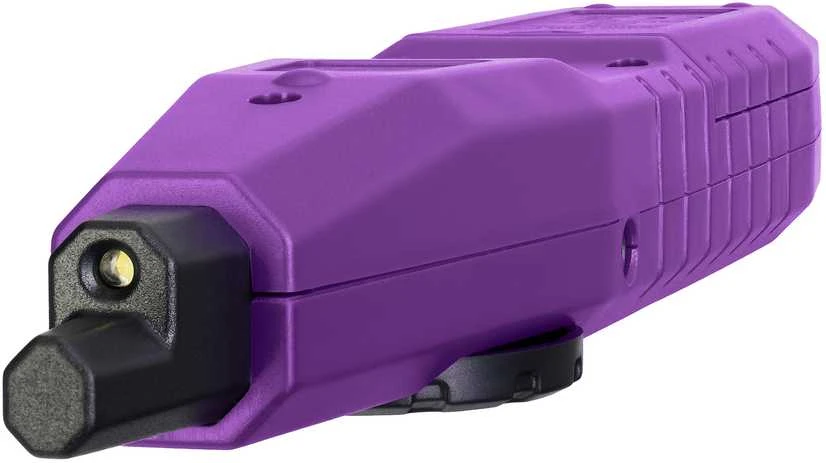

Žibintuvėlis	taip
Maksimali darbinė srovė, mA	<150
Energetinis tiekimas	9V baterija - 1 vnt.
Baterijos veikimo laikas, val	10
Darbinės temperatūros diapazonas, °C	-10 — 60
Darbinės drėgmės diapazonas, %	20…70
