1. Kaip Ermenrich NetGeeks NP50 matuoja kabelio ilgį?

Šis daugiafunkcinis kabelių testeris naudoja TDR metodą. Jis matuoja atstumą nuo penkių iki dviejų šimtų metrų. Matavimo paklaida yra tik trys metrai. Tai labai naudinga ieškant nutrūkusios ar trumpai sujungtos kabelio vietos. Rezultatai aiškiai rodomi spalvotame ekrane.

2. Kokias tinklo problemas aptinka šis testeris?

Įrenginys nustato atvirus ar trumpus jungimus. Jis taip pat randa kirstas poras ir išmatuoja atstumą iki gedimo. Tai padeda greitai sutvarkyti biuro ar namų tinklą. Kabelio sekimas leidžia lengvai identifikuoti reikiamą laidą. Funkcijos tinka tiek specialistams, tiek mėgėjams.

3. Ar šiuo testeriu galima patikrinti PoE maitinimą?

Taip, Ermenrich NetGeeks NP50 atpažįsta PSE įrangos tipą. Jis nustato ir midspan ar endspan jungtį. Testas veikia su IEEE 802.3at, af ir bt standartais. Galima pamatuoti maitinimo galią nuo penkių iki šešiasdešimt vatų. Tai padeda įsitikinti, kad tinklo įranga veikia tinkamai.

4. Kam skirta VFL funkcija šiame kabelių testeryje?

Vaizdinis defektų lokatorius padeda surasti tinklo gedimus pagal šviesos signalą. Siųstuvas siunčia šviesą, o imtuvas priima signalą. Tai greitas būdas patikrinti pluoštinį kabelį. Funkcija ypač naudinga dirbant tamsiose ar sunkiai pasiekiamose vietose. Šviesos indikacija taip pat veikia ir NCV režime.

5. Kaip veikia PING testas ir port flash funkcija?

PING testas matuoja paketų perdavimo greitį tinkle. Jis taip pat nustato IP adresą prijungtam įrenginiui. Port Flash funkcija leidžia greitai identifikuoti prievadą ant maršrutizatoriaus. Kabelis prijungiamas prie atitinkamo RJ45 lizdo, o testeris nurodo vietą. Tai taupo laiką montuojant tinklus.

Ermenrich NetGeeks NP50...

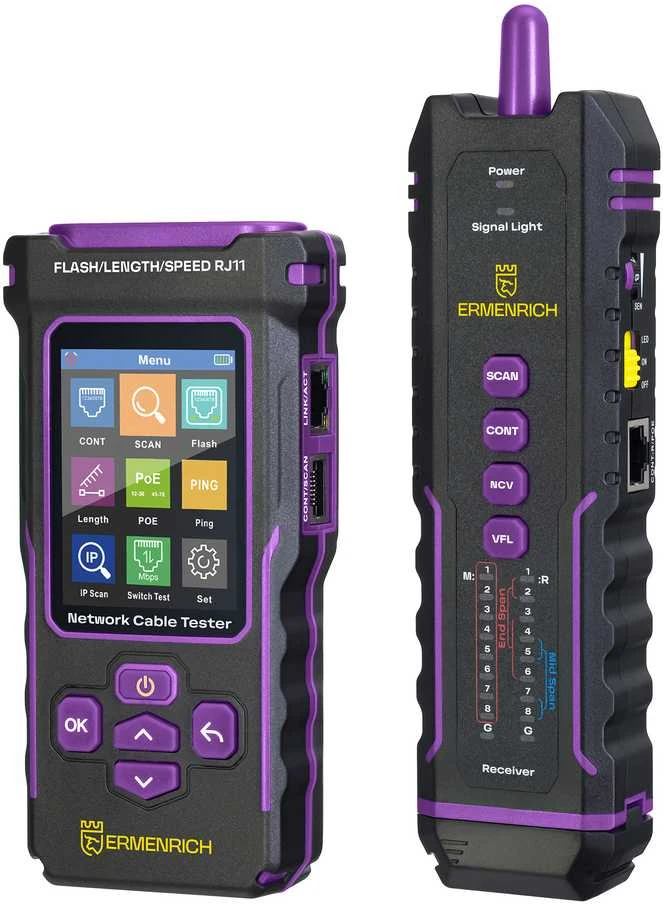

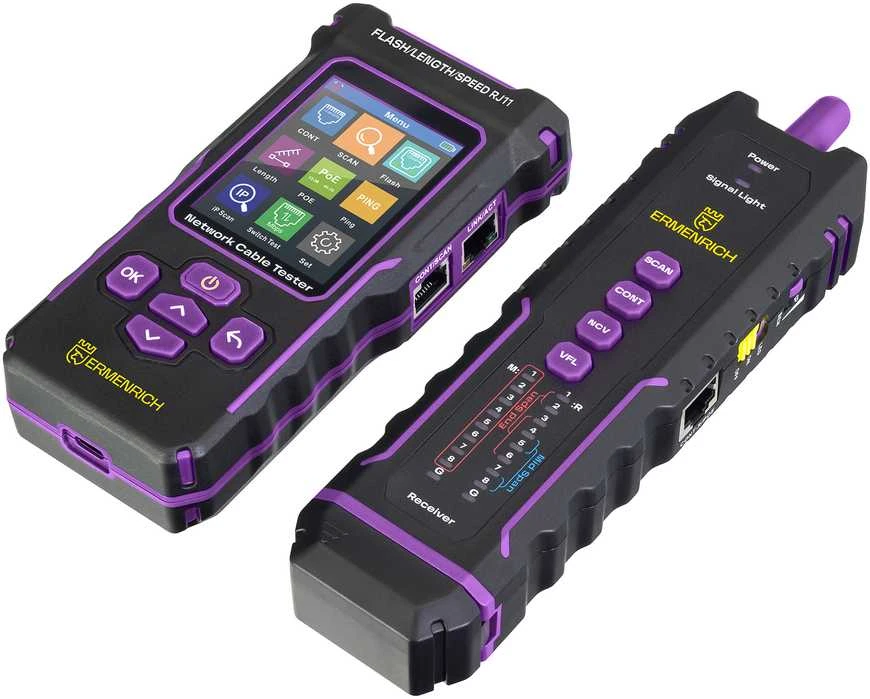

Name: Ermenrich NetGeeks NP50 Multifunctional Cable Tester
Brand: Ermenrich
SKU: 50384822
Price: 165.99 EUR
Availability: InStock
Rating: 5.0 (1 reviews)

Ermenrich NetGeeks NP50 daugiafunkcinis kabelių testeris sukurtas STP/UTP tinklo kabelių 5/5E/6/6A kategorijų testavimui, kabelio ilgio matavimui naudojant TDR metodą (5–200m ribose), išsamioms telefono ir kompiuterių tinklų diagnostikai atlikti bei susuktos poros nustatymui. Įrenginys nustatys kurioje linijos vietoje yra atviro arba trumpojo jungimo gedimas, išmatuos apytikslį atstumą iki gedimo bei aptiks kirstas poras. Maksimalus tiriamo kabelio ilgis: 1000m.

Įrenginys turi daug funkcijų, naudingų specialistams, įrengiantiems, prižiūrintiems ir remontuojantiems tinklus pramoninėse, biuro ir namų aplinkose. Ermenrich NetGeeks NP50 gali būti naudojamas atlikti Ethernet tinklo testus: PoE (nustato PSE tipą ir midspan/endspan) ir PING (matuoja paketų perdavimo greitį, nustato IP adresą). Port Flash funkcija leidžia greitai nustatyti, prie kurio maršrutizatoriaus ar tinklo jungiklio prievado prijungtas jūsų kabelis. Naudojant Vaizdinį defektų lokalizatorių (VFL), galima surasti tinklo gedimus pagal imtuvo šviesos signalus. Šviesos indikacija taip pat yra bekontaktėje įtampos aptikimo (NCV) funkcijoje. Visų diagnostikos rezultatų rodymas vyksta siųstuvo spalvotame TFT ekrane.

Pagrindinės savybės:

PSE atpažinimas pagal IEEE 802.3at/af/bt ir nestandartinis
Kabelio ilgio matavimas 5–200m su ±3m paklaida
Imtuvas turi žibintuvėlį, kuris taip pat naudojamas šviesos indikacijai
Kabelio sekimas, atviros ar trumpos jungties ir kirstų porų nustatymas
Išsami tinklo diagnostika su PoE, VFL, NCV, PING, QC bandymo funkcijomis

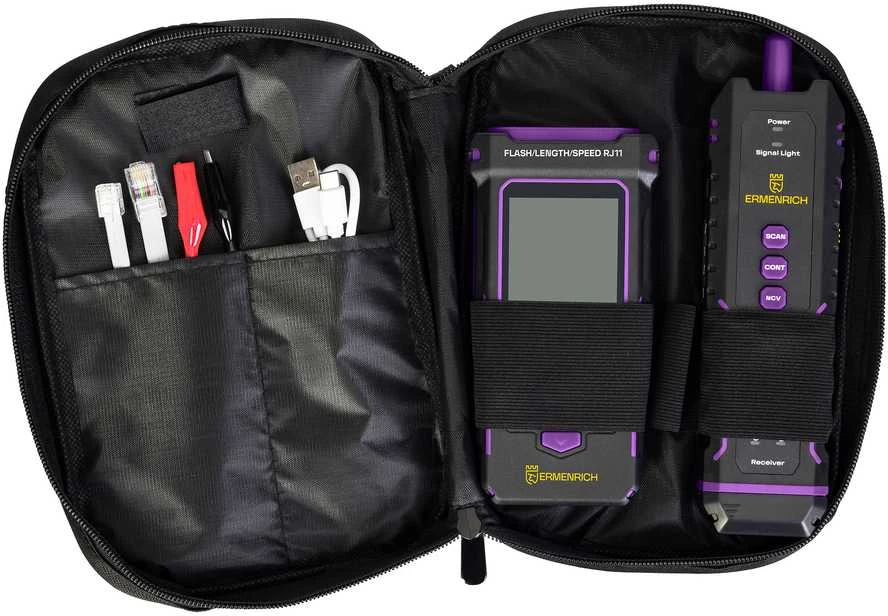

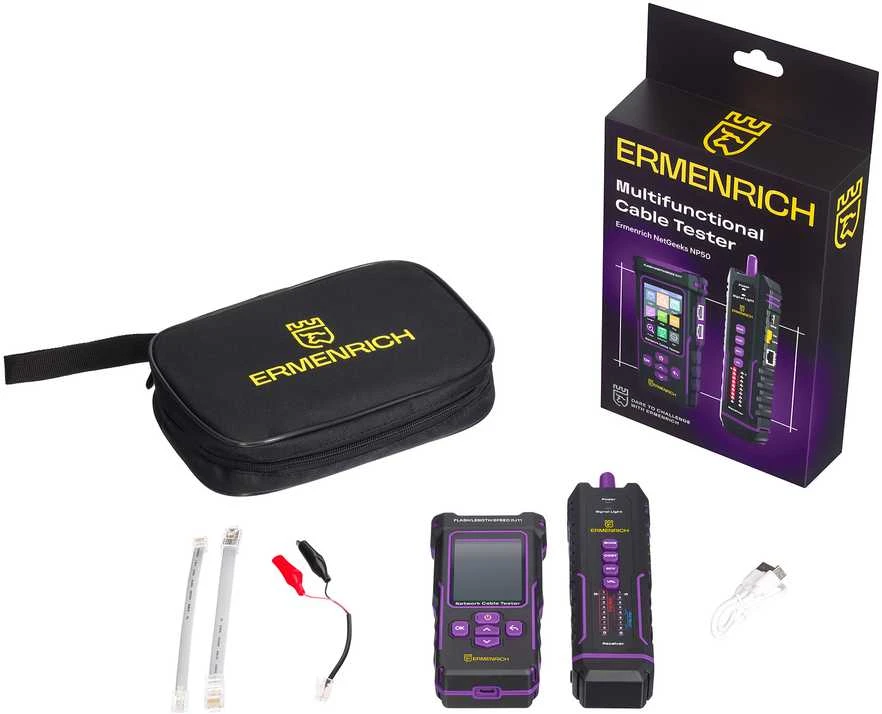

Komplekte yra:

Siųstuvas
Imtuvas
RJ11 prijungimo laidas
RJ45 prijungimo laidas
Krokodilo jungtukas
Type-C USB laidas
Nešiojimo krepšys
Vartotojo vadovas ir garantinis talonas

Prekės ženklas	Ermenrich
Garantija	5 metai
EAN	5905555023175
Pakuotės dydis (Ilg x Plot x Aukšt)	24x16x5 cm
Siuntos svoris	0.63 kg
=== Daliklis ===	Siųstuvas

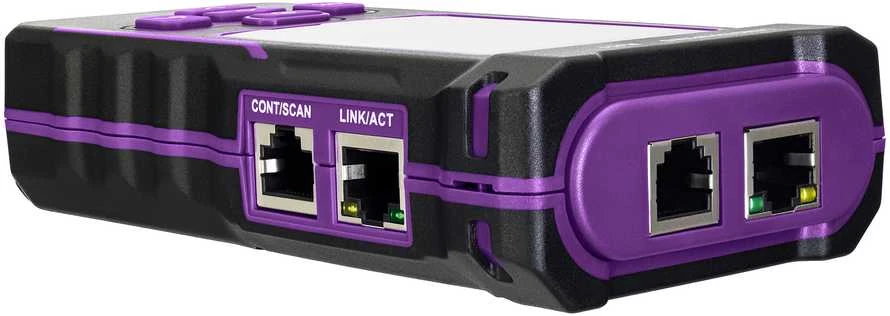

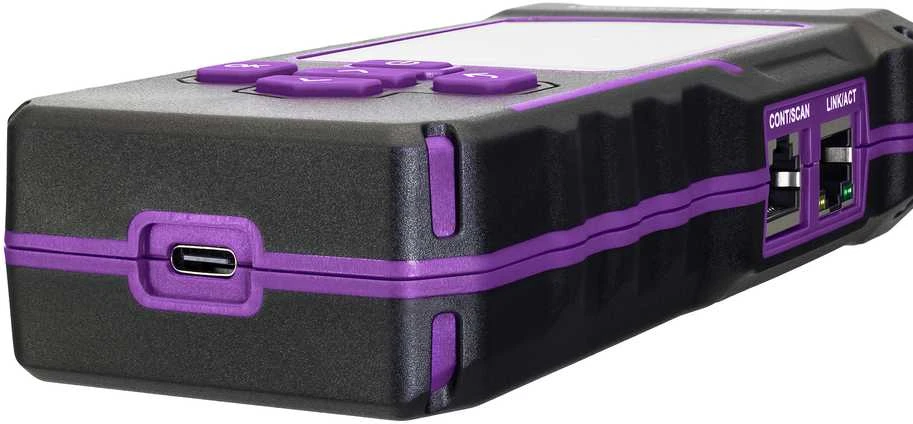

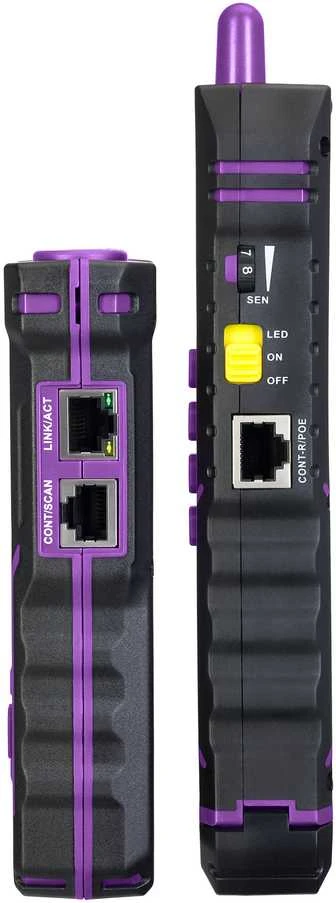

Prievadai	RJ11, Type-C, RJ45 (Laidų išdėstymas/Skenavimas), RJ45 (PoE/PING/IP), RJ45 (Blykstė/Ilgis/Greitis)
Kabelių sekimo tipai	telefono, bendrieji laidai, STP/UTP 5/5E/6/6A tinklo kabeliai
Kabelių testavimo tipai	STP/UTP 5/5E/6/6A tinklo kabeliai
Maksimalus tiriamo kabelio ilgis, m	600 (analoginis), 1000 (skaitmeninis)
Kabelio ilgio matavimas	taip
Kabelio testavimas	taip
Kabelio testavimas	+ (atviros grandinės, trumpos jungtys, kirstos poros)
Prievado blykstės funkcija	taip
Kabelio sekimas	taip
PoE testas	taip
PING testas	taip
Įtampos poliarumo aptikimas	taip
Vaizdinis defektų lokatorius (VFL)	taip
=== Daliklis ===	Kabelio ilgio matavimas
Matavimo metodas	laiko srities reflektometras (TDR)
Matavimo vienetai	metrai/jardai, pėdos
Matavimo diapazonas, m	5 — 200
Paklaida	3m
Atstumo iki atviros grandinės matavimas	taip
Atstumo iki trumpo jungimo matavimas	taip
Kalibravimas	+
Minimali kabelio ilgis kalibravimui, m (pėdos)	10 (32.8)
=== Daliklis ===	PoE testas
Maitinimo įrangos (PSE) tipo testas	nestandartinis, standartinis (IEEE 802.3at/af/bt)
Midspan/endspan identifikacija	taip
Maitinimo matavimo diapazonas, W	5 — 60
=== Daliklis ===	Pagrindinės funkcijos
Maksimali veikimo srovė, mA	150
Apsauga	įėjimo įtampa: 60V
Ekranas	TFT
Ekrano raiška, px	128х64
Ekrano apšvietimas	taip

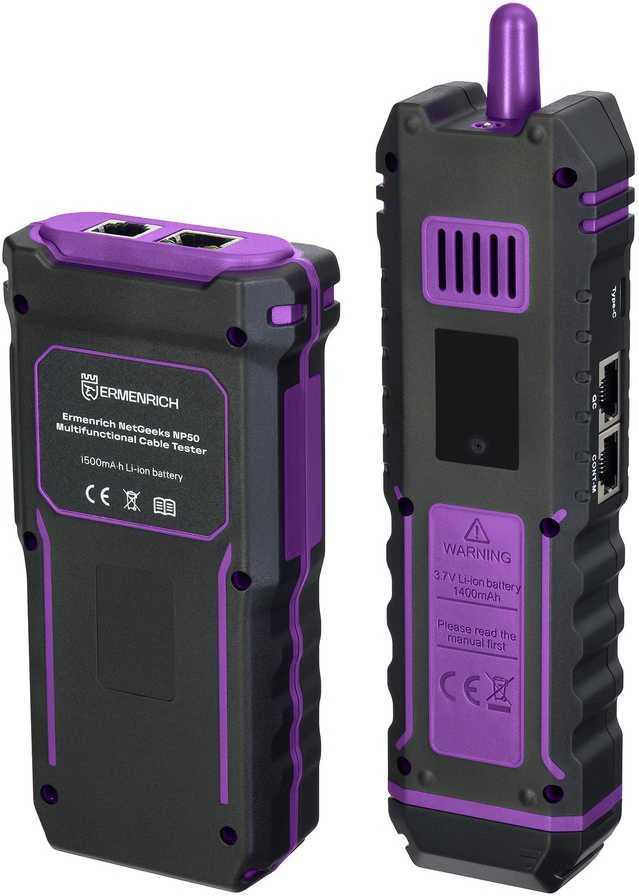

Maitinimas	Li-ion baterija 3.7V, 1500mAh
Baterijos veikimo laikas, h	10
Žemos baterijos būsenos indikatorius	taip
Automatinis išsijungimas	15 min, 60 min, 30 min
Darbinės temperatūros diapazonas, °C	-10 — 60
Darbinės drėgmės diapazonas, %	20…70
=== Daliklis ===	Imtuvas / Nuotolinis įrenginys

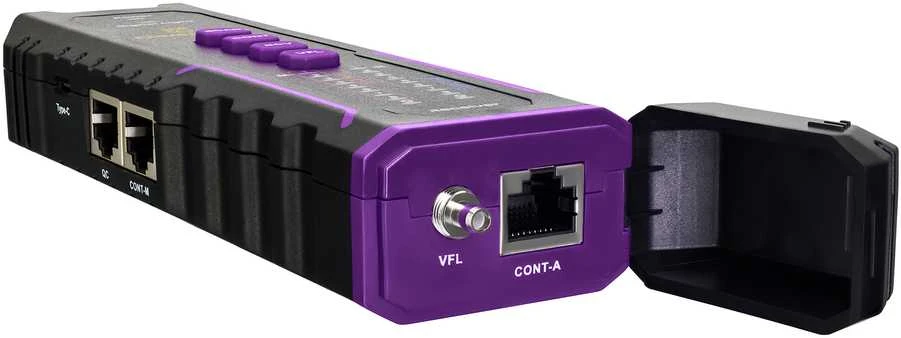

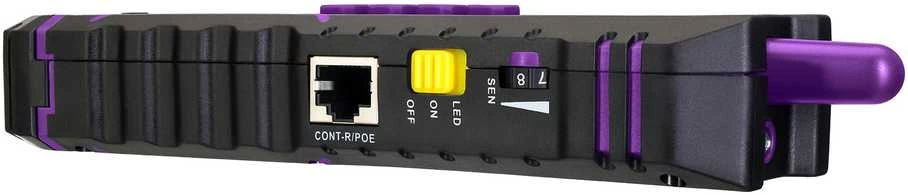

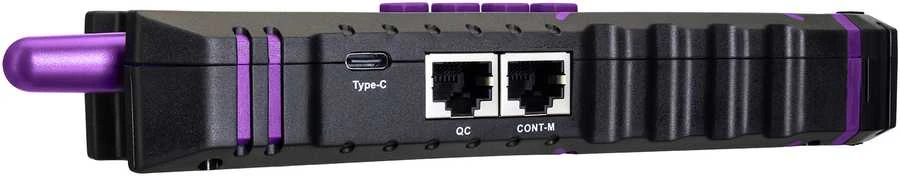

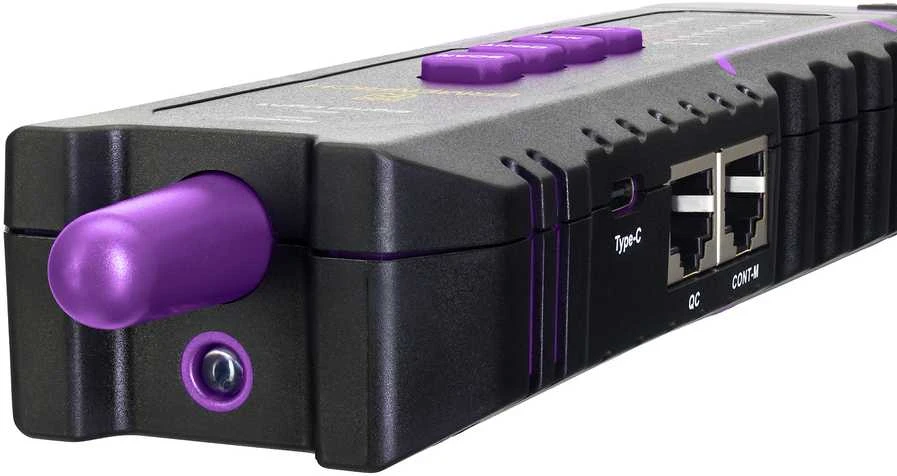

Prievadai	QC, VFL, Type-C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE)
Reguliuojamas jautrumas	taip
Bekontaktis įtampos aptikimas (NCV)	taip
Kabelio kristalinis galvutės QC	taip
Žibintuvėlis	taip
Maksimali veikimo srovė, mA	100
Maitinimas	1400 mAh, 3.7V ličio polimerinė baterija
Baterijos veikimo laikas, h	10
Darbinės temperatūros diapazonas, °C	-10 — 60
Darbinės drėgmės diapazonas, %	20…70
