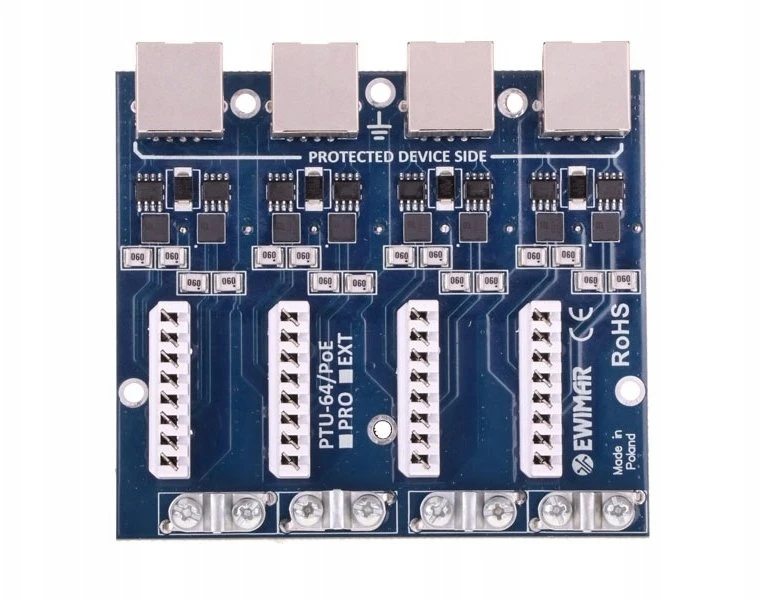

Ewimar PTU-64-ECO/PoE 4 kanalų Gigabit Ethernet LAN viršįtampių ribotuvų modulis

Moduł o podwójnej funkcjonalności, przeznaczony do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji. Każda żyła przewodu jest indywidualnie chroniona przez komponent ochronny o wytrzymałości udarowej 100A (8/20uS), zapewniając podstawowy poziom ochrony dla przepięć zaindukowanych w przewodach LAN.Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 125Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTU-64-ECO do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T i 1000Base-Tx. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack.Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.Po stronie chronionej (Device) zastosowano gniazda RJ-45, które umożliwiają szybkie przełączanie przewodów; po stronie niechronionej zastosowano złącza typu LSA (dawniej Krone). Rozwiązanie takie tworzy dwa urządzenia w jednym: Ochrona przeciwprzepięciowa + Patch Panel przeznaczony do bezpośredniego mocowania przewodów LAN. Metalowe śrubowe obejmy tworzą elektryczne połączenie panela z ekranem przewodów FTP oraz mocują je mechanicznie, chroniąc przed wyrwaniem.Moduł PTU-64-ECO/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu. Linia danychIlość kanałów LAN4Obsługiwane standardy Ethernet10Base-T, 100Base-T, 1000Base-TZgodność z okablowaniemKategoria 5, 5e i 6Złącze wejściowe (strona niechroniona)Złącze LSAZłącze wyjściowe (strona chroniona)Gniazdo RJ-45, ekranowane, 6 kategoriiNapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp100ANapięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP28VPrąd wyładowczy (8/20µs, linia-linia ) Iimp100AChronione Linie1-2, 3-6, 4-5, 7-8Pojemność (linia-linia) @1MHz15pFPojemność (linia-ziemia) @1MHz2-3pFRezystancja szeregowa2,2Ω / linięPrąd znamionowy IN300mA / linięLinia PoENapięcie znamionowe DC (linia-linia) UN57V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP90VPrąd wyładowczy (8/20µs, linia-linia) Iimp100ANapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp100AChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEZgodny ze wszystkimi typami w tym Hi PoECechy wspólneWymiary100 x 100 x 20 (mm)ZastosowanieWewnątrzSposób montażuMontaż w panelu RackSposób uziemieniaŚruby mocująceTemperatura pracy-30ºC~60ºC
