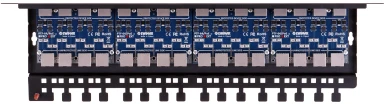

Ewimar PTF-616R-EXT/POE 16 kanalų Gigabit Ethernet LAN sauga

16-kanałowe zabezpieczenie przeciwprzepięciowe dla sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e oraz 6. Zbudowane jest z czterech modułów PTF-64-EXT, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowane jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania zabezpieczenia serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu zabezpieczenia, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.Moduły serii PTF-64 to urządzenia bardzo wysokiej jakości antyprzepięciowej jak i transmisyjnej. Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów w technologii MOSFET, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x250MHz.Zastosowane komponenty technologii MOSFET drastycznie obniżają wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej (Un). Impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia lub wyładowania jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania, bez użycia technologii MOSFET. W momencie przepięcia zmniejszone jest również ryzyko przebicia izolacji transformatorów izolujących warstwy fizycznej, w wyniku wystąpienia różnic potencjałów pomiędzy lokalnie uziemionymi lub lokalnie zasilanymi urządzeniami LAN.Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.Należy zadbać o właściwe uziemienie zabezpieczenie przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie zabezpieczeń przeciwprzepięciowych po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE. Linia danychIlość kanałów LAN16Obsługiwane standardy Ethernet10Base-T, 100Base-T, 1000Base-T, 1000Base-TxZgodność z okablowaniemKategoria 5, 5e i 6Złącze wejściowe (strona niechroniona)Gniazdo RJ-45, ekranowane, 6 kategoriiZłącze wyjściowe (strona chroniona)Gniazdo RJ-45, ekranowane, 6 kategoriiNapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp2kANapięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP
