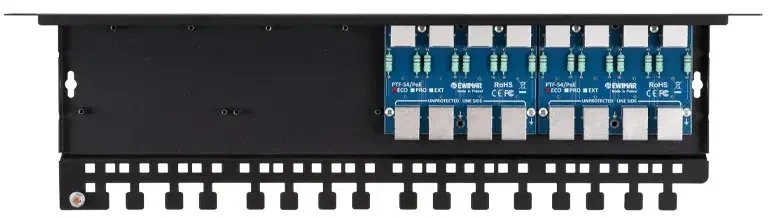

Ewimar PTF-58R-PRO/PoE 8 kanalų LAN / IP-CCTV apsauga nuo viršįtampių

PTF-58R-PRO/PoE to ogranicznik przepięć, dedykowany do skutecznej ochrony 8 kanałów sieci LAN 100Mbit i podłączonych do niej urządzeń, zainstalowanych na zewnątrz budynków. Zalecany jest do mostów radiowych, kamer CCTV, sterowników automatyki i oświetlenia, montowanych na elewacjach budynków i innych nieuziemionych konstrukcjach. Duża wytrzymałość udarowa o wartości do 2kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji.Ogranicznik składa się z dwóch modułów PTF-54-PRO/PoE, zamontowanych w obudowie standardu RACK 19" i może być łatwo rozbudowany do 16 kanałów za pomocą modułów serii PTU lub PTF. Seria 5xx to całkowicie nowa konstrukcja, posiadająca znacznie lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych modeli. Nowa konstrukcja układów ochronnych toru PoE, zabezpiecza każdy z dostępnych standardów i pozwala przesyłać zasilanie o mocy do 60W.Obudowa wraz z elektroniką tworzą kompletny panel ochronny, wyposażony w gniazda RJ-45 po stronie chronionej oraz niechronionej, co ułatwia podłączenie do istniejących instalacji oraz skraca proces serwisowania. Opcjonalna pokrywa chroni elektronikę przed zabrudzeniem oraz przed przypadkowym uszkodzeniem a wypustki i otwory na opaski zaciskowe pozwalają na solidne zamocowanie przewodów.Opcjonalne uchwyty kątowe LK-MOUNT służą do zamocowania panela pod kątem 45 stopni na tylnej szynie szafy Rack, co jest korzystne w przypadku stosowania rejestratorów NVR w instalacjach CCTV.Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie ograniczników przepięć na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych ograniczniki 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN, po drugiej stronie przewodu należy zastosować ogranicznik nie niższy niż serii PRO lub EXT.Ograniczników serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Jako zakończeń przewodów LAN należy zastosować złącza typu Keystone oraz patchcordy z grubymi żyłami przewodów, najlepiej ekranowane kategorii 6. Linia danychIlość kanałów LAN8Możliwość rozbudowyDo 16 kanałówObsługiwane typy sieci LAN10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6Złącze wejściowe (przewód)Gniazdo RJ-45, ekranowaneZłącze wyjściowe (urządzenie)Gniazdo RJ-45, ekranowaneRodzaje stosowanych przewodówUTP / FTP kategorii 5, 5e i 6Napięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maksymalne pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp2kA na każdą żyłę przewodu (14kA łącznie)Napięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP C320VPrąd wyładowczy (8/20µs, linia-linia ) Iimp100AChronione Linie1-2, 3-6Pojemność (linia-linia) @1MHz6-15pFPojemność (linia-ziemia) @1MHz1-2pFRezystancja szeregowa2,2Ω / linięPrąd znamionowy IN300mA / linięIlość stopni ochronnych2 (GDT, TVS)Element odsprzęgającyRezystor udarowyLinia PoENapięcie znamionowe DC (linia-linia) UN58V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP93VPrąd wyładowczy (8/20µs, linia-linia) Iimp100APrąd wyładowczy (8/20µs, linia-ziemia) Iimp2kAChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEzgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)Straty mocy PoE na obwodach ochronnychIEEE 802.3af, opcja A: 0,6W @48VDCIEEE 802.3af, opcja B: 0,35W @48VDCIEEE 802.3at, opcja A: 1,6W @54VDCIEEE 802.3at opcja B: 0,6W @54VDCIEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC*) dane dla maksymalnego przewidzianego obciążeniaCechy wspólneWymiary480 x 41 x 130 (mm)ZastosowanieOchrona urządzeń zainstalowanych na zewnątrz budynkówSposób montażuMontaż w szafie Rack 19"Szczelność obudowynie dotyczyTemperatura pracy-30ºC~60ºC
