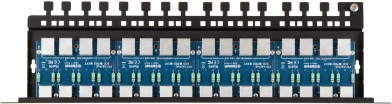

Ewimar PTF-516R-ECO/PoE 16 kanalų LAN / IP-CCTV apsauga nuo viršįtampių

Šis 16 kanalų viršįtampių apsaugos įrenginys, skirtas 100 Mbit LAN tinklams apsaugoti, naudojamas kompiuteriams, pramoninėms ir pastatų automatizavimo sistemoms bei IP CCTV įrenginiams apsaugoti. Jis užtikrina bet kokio tipo duomenų perdavimo ir PoE maitinimo linijų, kurių galia siekia iki 60 W, apsaugą patalpose įrengtiems įrenginiams. Apsauga yra 100 A srovės stipris su 8/20 uS impulsiniu ir įžeminimo išlydžiu, kurio pakanka daugumai patalpų viduje, kur pagrindinė žalos priežastis gali būti elektromagnetinių impulsų indukcija kabeliuose. Apsaugą sudaro keturi PTF-54-ECO/PoE moduliai, sumontuoti 19 colių RACK korpuse. 5xx serija – tai naujai suprojektuoti apsaugos įrenginiai, pasižymintys geresniais perdavimo ir apkrovos parametrais nei ankstesni modeliai, o tai užtikrina stabilesnį veikimą, mažesnį signalo trukdymą ir leidžia maitinti didelės galios įrenginius per PoE standartą. Apsaugos skydelį galima naudoti su 5, 5e, 6 ar aukštesnės kategorijos UTP ir FTP kabeliais. 100 Mbit (100Base-T) tinkluose 4, 5 ir 7, 8 linijos naudojamos tik PoE maitinimui, o elektroninės grandinės supaprastinimui jos buvo sugrupuotos, todėl šių tinklų veikimo parametrai nesikeičia, tačiau matuojant LAN tinklus skaitikliais, šiose linijose bus užfiksuoti trumpieji jungimai. 5e ir 6 ar aukštesnės kategorijos įrenginių matavimai turėtų būti atliekami be PTF-516R-ECO/PoE apsaugos. Integruota PoE maitinimo apsauga apsaugo nuo įtampos šuolių dėl viršįtampių ar pažeidimų. Maitinimo šaltinis, tiek perdavimo porose, tiek 4 porose, 5 ir 7, 8. Skydelyje yra RJ-45 lizdai apsaugotoje ir neapsaugotoje pusėse. Tai palengvina pritaikymą prie esamų sistemų ir pagreitina prijungimą bei aptarnavimą. Jį galima prijungti prie esamų jungiamųjų skydelių su LSA (Krone) jungtimis naudojant RJ-45 jungiamuosius laidus. Papildomas dangtelis apsaugo skydelį nuo purvo ir atsitiktinio modulių pažeidimo, o specialios skylės pagrinde leidžia montuoti prie sienos. LAN kabelius galima papildomai apsaugoti nuo įtempimo naudojant kabelių raiščius, naudojant skyles arba skirtukus skydelio gale. Naudojant CCTV įrenginiuose su IP įrašymo įrenginiais, skydelį galima montuoti ant kampinių laikiklių stelažo gale. Šio sprendimo privalumai: daugiau vietos stelaže, patogi prieiga prie visų jungčių ir trumpesni jungiamieji laidai – IP įrašymo įrenginių jungtys paprastai yra gale. Geriausia apsauga pasiekiama naudojant viršįtampių apsaugas galiniame skydelyje. Paprastai LAN komutatoriaus pusėje naudojamas daugiakanalis įrenginys, o galinių įrenginių pusėje – vieno kanalo apsauga. PARAMETRO PAVADINIMAS REIKŠMĖ Duomenų linija LAN kanalų skaičius 16 Išplėtimo galimybės Nėra, galima pakeisti tik kitu modeliu Palaikomi LAN tinklo tipai 10Base-T, 100Base-T, susukta pora, 5, 5e ir 6 kategorija Įvesties jungtis (kabelis) RJ-45 lizdas, ekranuotas Išvesties jungtis (įrenginys) RJ-45 lizdas, ekranuotas Naudojamų kabelių tipai UTP / FTP 5, 5e ir 6 kategorija Nominali nuolatinė įtampa (linija-įžeminimas) UN 90V DC Maksimali nuolatinė darbinė įtampa (linija-įžeminimas) UC 110V DC Apsaugos lygis 1kV/μs (linija-įžeminimas) UP 600V Iškrovos srovė (8/20μs, linija-įžeminimas) Iimp 100A Nominali nuolatinė įtampa (linija-linija) UN 3.3V DC Maksimali nuolatinė darbinė įtampa (linija-linija) UC 3.5V DC Apsaugos lygis 1kV/μs (linija-linija) UP C3 20V Iškrovos srovė (8/20μs, linija-linija) Iimp 100A Apsaugotos linijos 1-2, 3-6 Talpa (linija-linija) @1MHz 6-15pF Talpa (linija-įžeminimas) @1MHz 1-2pF Nuoseklioji varža 2.2ω / linija Nominali srovė IN 300mA / linija Apsaugos pakopų skaičius 1 (hibridinė) PoE linija Nominali nuolatinė įtampa (linija-linija) UN 58V DC Maksimali nuolatinė darbinė įtampa (linija-linija) UC 64V DC Apsaugos lygis UP 93V Iškrovimo srovė (8/20µs, linija-linija) Iimp 100A Iškrovimo srovė (8/20µs, linija-įžeminimas) Iimp 100A Apsaugotos poros (1+2)-(3+6), (4+5)-(7+8) PoE veikimo standartas atitinka IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) PoE galios išsklaidymas apsauginėse grandinėse IEEE 802.3af, A parinktis: 0.23W @48VDC IEEE 802.3af, B variantas: 0,13 W @ 48 V nuolatinės srovės IEEE 802.3at, A variantas: 0,68 W @ 54 V nuolatinės srovės IEEE 802.3at B variantas: 0,35 W @ 54 V nuolatinės srovės IEEE 802.3bt, 3 tipas AB variantas: 0,8 W @ 54 V nuolatinės srovės *) duomenys, skirti maksimaliai numatytai apkrovai Bendros savybės Matmenys 480 x 41 x 130 (mm) Taikymas Pastatų viduje įrengtų įrenginių apsauga Montavimo būdas Montavimas 19 colių stelažinėje spintoje, pasirinktinai ant sienos Korpuso sandarumas netaikomas Darbinė temperatūra -30 °C~60 °C
