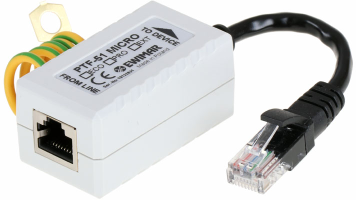

Ewimar PTF-51-ECO/POE/MICRO Miniatiūrinis viršįtampio ribotuvas LAN apsaugai

„PTF-51-ECO/PoE/Micro v2“ yra miniatiūrinis viršįtampių ribotuvas, skirtas 100-BaseT LAN tinklams, naudojantiems 5 arba 6 kategorijos UTP kabelius. Dėl mažo dydžio ir įmontuoto kabelio su kištuku galima greitai ir lengvai sumontuoti bei paslėpti mažuose korpusuose. Jis idealiai tinka apsaugoti IP pramonines kameras su unikaliais pagrindais, kurie paslepia priedus ir visas jungtis. Iškroviklis apsaugo nuo viršįtampių ir žaibo smūgių poveikio, taip pat nuo vandalizmo (pvz., elektrošoko ginklų). Jis gali būti naudojamas LAN tinklams apsaugoti pastatų viduje, apsaugant galinius įrenginius, jungiklius ar radijo tiltus. Įrenginys atskirai apsaugo kiekvieną perdavimo porą, pašalindamas viršįtampius, viršijančius 3,5 V, jose. 2 versija buvo sukurta nuo nulio, įskaitant kabelius ir korpusą, siekiant padidinti viršįtampių apsaugos lygį ir pagerinti mechanines savybes. Speciali jungčių sistema taip pat apsaugo įrenginius nuo viršįtampių, atsirandančių dėl įtampos padidėjimo PoE maitinimo linijose bet kuriame standarte (įskaitant tuos, kurie perduodami perdavimo linijomis). 4-5 ir 7-8 linijos yra sujungtos, nes 100Base-T LAN tinklas jas naudoja tik PoE maitinimui. Viršįtampių apsauga apsaugo abi maitinimo porų grupes nuo įtampos padidėjimo virš 58 V ir galinių įrenginių, tokių kaip komutatoriai ar IP kameros, maitinimo šaltinių pažeidimų. Įrenginys neužtikrina FTP kabelio ekranavimo tęstinumo; jei toks tęstinumas būtinas, turi būti naudojami standartiniai PTF-51 arba PTF-51/DIN viršįtampių apsaugos įrenginiai. Šis gaminys skirtas įrenginiams, kuriuose abu prijungti LAN galiniai įrenginiai yra pastato viduje ir jokia kabelio dalis nėra už pastato ribų. Jo taip pat negalima naudoti šalia neapsaugotų įrenginių, įeinančių iš pastato išorės, kur gali įvykti stiprus kibirkštinis kibirkštis. Jei šių sąlygų nesilaikoma arba jei reikia padidinti viršįtampių apsaugos lygį, reikia naudoti PRO arba EXT serijos viršįtampių apsaugą. Siekiant užtikrinti tinkamą apsaugos lygį, iškroviklis turi būti prijungtas prie įžeminimo arba, jei jo nėra, prie apsauginio įžeminimo laidininko (PE). Nejunkite žaibosaugos grandinės iškroviklio įžeminimo prie žaibosaugos grandinių ir nekurkite iškroviklio įžeminimo taško šalia žaibosaugos grandinės įžeminimo. Duomenų linija Kanalų skaičius 1 Kabelių suderinamumas 100Base-T (100 Mbit), susukta pora, 5, 5e ir 6 kategorija Įvesties jungtis (kabelis) RJ-45 lizdas Išvesties jungtis (įrenginys) Kabelis su RJ-45 kištuku Nominali nuolatinė įtampa (linija-įžeminimas) UN 150 V DC Maksimali nuolatinė darbinė įtampa (linija-įžeminimas) UC 170 V DC Apsaugos lygis 1 kV/μs (linija-įžeminimas) UP 600 V Iškrovos srovė C1 (8/20 μs, linija-įžeminimas) Iimp 100 A Nominali nuolatinė įtampa (linija-linija) UN 3,3 V DC Maksimali nuolatinė darbinė įtampa (linija-linija) UC 3,5 V DC Apsaugos lygis 1 kV/μs (linija-linija) UP C3 20 V Iškrovos srovė C1 (8/20 µs, linija-linija) Iimp 100 A Apsaugotos linijos 1-2, 3-6 Talpa (linija-linija) @1MHz 6-15 pF Talpa (linija-įžeminimas) @1MHz 1-2pF Nuoseklioji varža 2.2ω / linija Nominali srovė IN 300mA / linija Apsaugos pakopų skaičius 1 (hibridinis) PoE linija Nominali nuolatinė įtampa (linija-linija) UN 58V DC Maksimali nuolatinė darbinė įtampa (linija-linija) UC 64V DC Apsaugos lygis UP C3 93V Iškrovimo srovė (8/20µs, linija-linija) Iimp C3 100A Iškrovimo srovė (8/20µs, linija-įžeminimas) Iimp 100A Apsaugotos poros (1+2)-(3+6), (4+5)-(7+8) PoE veikimo standartas atitinka IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) Bendros savybės Matmenys 56 x 31 x 27.5 (mm) - tik korpusas Taikymas Viduje / Lauke tik papildomame korpuse IP66 Montavimo būdas Laisvai stovintis Korpuso sandarumas IP40 Darbinė temperatūra -30ºC~60ºC
