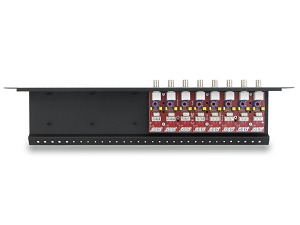

Ewimar LHD-8R-PRO Apsauga nuo viršįtampių bendraašiai ir vytos poros LHD-8R iš PRO serijos

LHD-8R-PRO yra 8 kanalų daugiafunkcis skydelis, skirtas RACK spintoms. Jis sujungia kabelių valdymo ir stabilizavimo funkcijas, užtikrindamas aukšto lygio apsaugą sistemose, kuriose naudojami UTP susuktos poros ir 75 omų bendraašiai kabeliai. Jis skirtas didelės raiškos CCTV įrangai, palaikančiai AHD, HD-CVI, HD-TVI ir Turbo HD signalus. Kiekvienas kanalas yra universalus UTP ir bendraašiams kabeliams. Kanalus galima individualiai priskirti vienam kabelio tipui. Kanalai yra atskirti, todėl kiekvienas yra atskiras įrenginys. Norint tinkamai sukonfigūruoti kanalą atitinkamam kabeliui, nustatykite trumpiklius į padėtį „Bendraašis“ arba „UTP“. LHD-8R-PRO skydelis yra puikus sprendimas įrenginiams, kuriuose naudojami skirtingų tipų kabeliai skirtingu kiekiu. Įrenginys turi tris apsaugos lygius, kurie veikia kruopščiai suplanuota seka žaibo smūgių ar kitų aukšto ir žemo lygio viršįtampių šaltinių metu. Įprasto veikimo metu apsauga nėra galvaniškai prijungta prie žemės, todėl išvengiama žalingų įžeminimo kilpų ir HD signalo trukdžių. Apsauga veikia išleisdama elektros krūvį į savo grandines pradiniame viršįtampio susidarymo etape, taip atitolindama destruktyvios įtampos atsiradimą CCTV įrenginių įvesties grandinėse. Kai atsiranda pagrindinis viršįtampio impulsas, jis išleidžiamas į žemę per atskirą laidininką. Laidininkų viduje susidariusios viršįtampių, taip pat antrinės viršįtampių bangos pašalinamos atskira grandine, atskirta specialiu rezistoriumi. Tai užtikrina didelį įrenginio atsparumą daugkartiniams impulsams (elektros šoką sukeliantiems ginklams) ir tinkamą atskirų apsaugos etapų veikimo seką. Grandinės talpa yra maža (7~9 pF), todėl signalų perdavimas nuo 0 iki 100 MHz yra labai svarbus sudėtingiems AHD, HD-CVI ir HD-TVI signalams, nes nesukelia didelio slopinimo. Įrenginyje naudojamos firminės BNC jungtys, užtikrinančios aukštos kokybės ir patvarias jungtis net ir nepalankiomis temperatūros sąlygomis. LHD-8R-PRO gali būti naudojamas 8 kanalų sistemose kartu su EXTREME HDO-1F-EXT serijos viršįtampių apsauga. Naudojant viršįtampių apsaugą abiejuose signalo kabelio galuose, užtikrinama visapusiška AHD, HD-TVI ir HD-CVI įrenginių apsauga. Tai užtikrina greitesnį reagavimą ir geresnę CCTV įrenginių apsaugą nuo žaibo smūgių poveikio. Skydelis skirtas montuoti 19 colių stovų sistemose, sieninėse ir laisvai pastatomose spintose. Jį galima montuoti ant stovų spintelės priekinio bėgelio arba, įsigijus papildomus laikiklius, ant laisvai pastatomų spintelių galinių bėgelių. Techninės specifikacijos: Vaizdo kanalų skaičius: 8 Korpusas: Sukurtas RACK spintelei Varža: 75 omai Įėjimo kabelis: Bendraašis/UTP Išėjimo jungtis: BNC lizdas Dažnio atsakas: 100 MHz Slopinimas: 0,4 dB Apsauga nuo viršįtampių: 3 - Kibirkšties iškroviklis, dujų iškroviklis, laidinis Apsauga nuo įžeminimo: Dujų iškroviklis: 90 V, 2 x 10 kA @ 8/20 μS Apsauga nuo įžeminimo: Apsauginis tiltelis: 6 V, 100 A @ 8/20 μS Maksimalus viršįtampio lygis: 4 kV Darbinė temperatūra: nuo -40 °C iki +60 °C Apsaugos grandinės talpa: 7~9 pF Matmenys: 1U RACK 19'' (42 mm x 482 mm x 115 mm)
