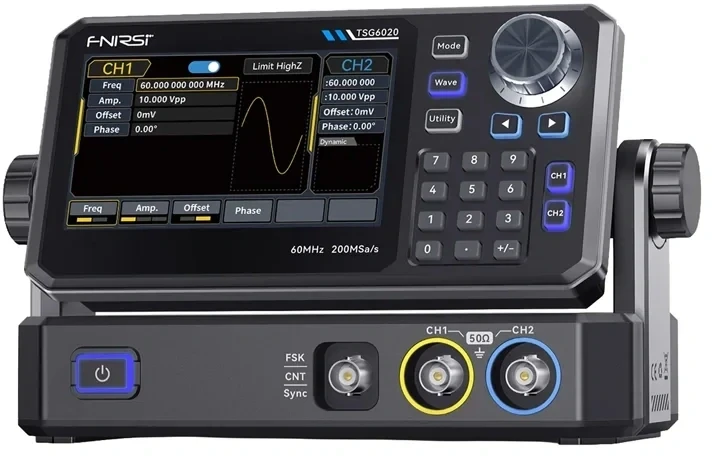

FNIRSI TSG3020 funkcinis generatorius, 60 MHz

Dviejų kanalų funkcinis generatorius, generuojantis sinusines, stačiakampes, pjūklo, impulsines, triukšmo, nuolatinės srovės ir pasirinktines bangos formas. Išėjimo dažnis siekia iki 60 MHz, diskretizavimo dažnis – 200 MSa/s, skiriamoji geba – 14 bitų. Įrenginys palaiko AM, FM, PM, FSK, ASK ir PSK moduliaciją, linijinį arba logaritminį dažnio prasukimą, turi integruotą dažnio skaitiklį ir 4,3 colio jutiklinį ekraną.

Dviejų kanalų funkcinis generatorius, kurio išėjimo dažnis siekia iki 60 MHz, skirtas naudoti laboratorijoje, dirbtuvėse ir lauko sąlygomis
Generuoja sinusines, stačiakampes, pjūklo, impulsines, triukšmo, nuolatinės srovės ir pasirinktines bangos formas; diskretizavimo dažnis – 200 MSa/s, skiriamoji geba – 14 bitų
Palaiko AM, FM, PM, FSK, ASK ir PSK moduliaciją, taip pat linijinį ir logaritminį dažnio prasukimą
Įrengtas 4,3 colio spalvotas jutiklinis ekranas, integruotas 7 skaitmenų dažnio skaitiklis, bangos formos peržiūra ir patogūs fiziniai valdikliai

Produkto informacija
Produkto tipas	Dviejų kanalų funkcinis generatorius
Prekės ženklas	FNIRSI
Modelis	TSG3020
Maksimalus išėjimo dažnis	60 MHz
Kanalų skaičius	2 nepriklausomi kanalai
Signalų generavimas
Palaikomos bangos formos	Sinusinė, stačiakampė, pjūklo, impulsinė, triukšmo, nuolatinės srovės ir pasirinktinė bangos forma
Diskretizavimo dažnis	200 MSa/s
Vertikali skiriamoji geba	14 bitų
Pasirinktinės bangos formos diskretizavimo diapazonas	Nuo 1 µSa/s iki 200 MSa/s
Pasirinktinių bangos formų atmintis	Iki 24 bangos formų
Bangos formos virpėjimas	Mažesnis nei 200 ps
Stačiakampio, impulsinio ir pjūklo signalo viršijimas	Daugiausia 1 %
Kilimo ir kritimo trukmė	Iki 13,5 ns
Išvestis ir moduliacija
Išėjimo amplitudė esant didelei varžai	2 mVpp–20 Vpp, kai dažnis mažesnis nei 10 MHz; 2 mVpp–10 Vpp, kai dažnis didesnis nei 10 MHz
Išėjimo amplitudė esant 50 Ω apkrovai	1 mVpp–10 Vpp, kai dažnis mažesnis nei 10 MHz; 1 mVpp–5 Vpp, kai dažnis didesnis nei 10 MHz
Moduliacijos tipai	AM, FM, PM, FSK, ASK ir PSK
Prasukimo režimai	Linijinis ir logaritminis
Prasukimo trukmė	1 ms–500 s
Prasukimo tikslumas	±0,1 %
Veikimo režimai	Nepertraukiamas, valdomas, moduliacijos ir prasukimo
Matavimas ir valdikliai
Dažnio skaitiklis	Integruotas 7 skaitmenų skaitiklis
Skaitiklio įvestis	TTL signalai nuo 100 mHz iki 100 MHz
Skaitiklio funkcijos	Dažnio, periodo ir darbo ciklo matavimas
Skaitiklio tikslumas	±51 ppm
Ekranas	4,3 colio spalvotas TFT LCD ekranas, 480 × 272 taškų
Valdikliai	Jutiklinis ekranas ir fiziniai valdikliai
Sinchronizavimo išvestis	Suderinama su TTL
Konstrukcija ir pridedami priedai
Aušinimas	Aliumininis radiatorius ir ventiliatorius
Apsaugos funkcijos	Kanalų izoliacija ir apsauga nuo įžeminimo problemų
Pridedami priedai	Įkrovimo adapteris, Type-C įkrovimo kabelis, duomenų kabelis, matavimo laidas, krokodiliniai gnybtai ir naudojimo instrukcija
Saugos įspėjimas
Svarbu	Funkcinį generatorių naudokite tik elektroniniams bandymams ir signalams generuoti, neviršydami nurodytų įtampos, dažnio ir apkrovos ribų. Tinkamai prijunkite priedus, venkite trumpųjų jungimų ir netinkamos išorinės įtampos. Prieš atlikdami techninę priežiūrą arba atidarydami įrenginį, atjunkite maitinimą.
