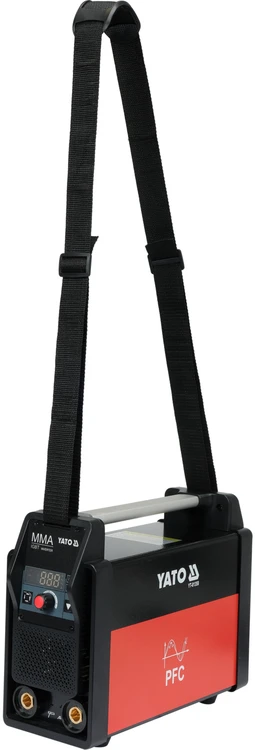

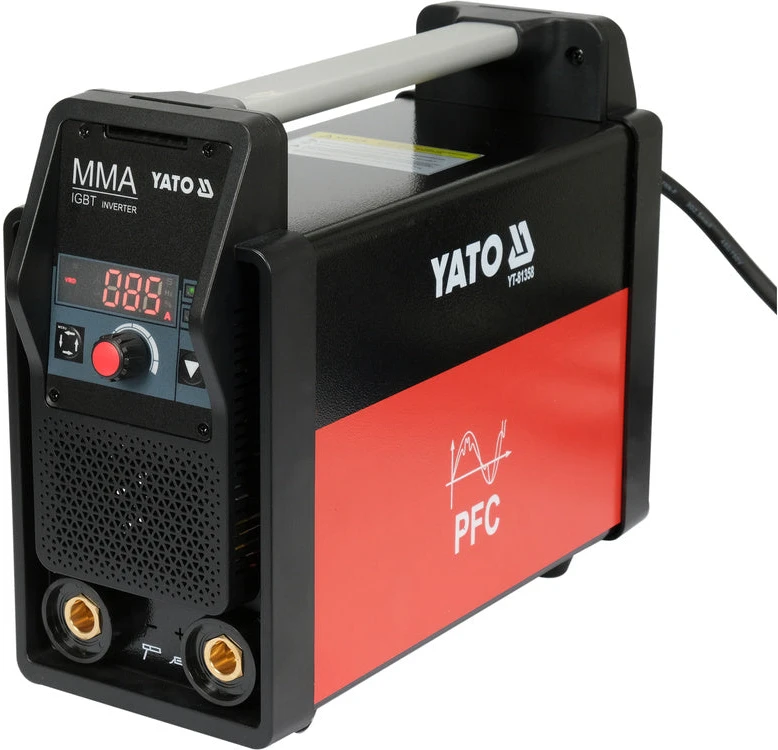

Yato MMA inverterinis suvirinimo aparatas su PFC, 200 A (YT-81358)

T-81358
MMA INVERTERINIS SUVIRINIMO APARATAS SU PFC, 200 A
Prekės ženklas
Yato
Modelis
YT-81358
Suvirinimo aparato tipas
PFC, IGBT
Maks. suvirinimo srovė
85 (MMA), 200 (TIG lift) A
Min. suvirinimo srovė
10 (MMA), 10 (TIG lift) A
Maitinimo įtampa
115, 230 V kintamoji srovė
Dažnis
50/60 Hz
Galios koeficientas
0,93
Matmenys
350 × 138 × 270 mm
Elektrodo skersmuo
1,6–4 mm
Darbo ciklas
15 (MMA), 25 (TIG lift) %
Maitinimo šaltinio naudingumo koeficientas
80 %
CPU procesorius
Taip
VRD įtampos mažinimo sistema
Taip
Lanko stabilizavimas
Taip
Karštasis paleidimas
Taip

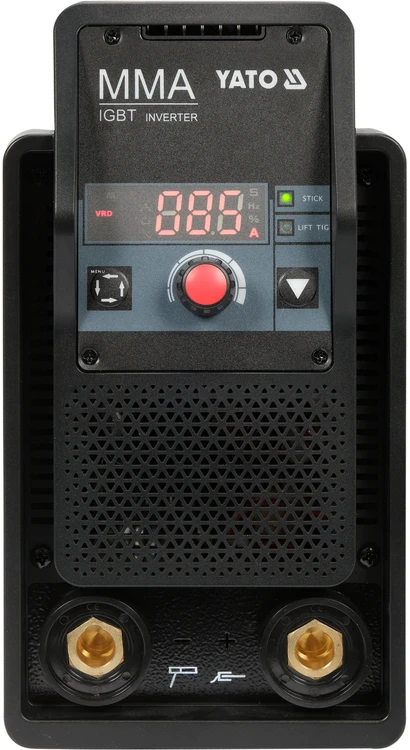

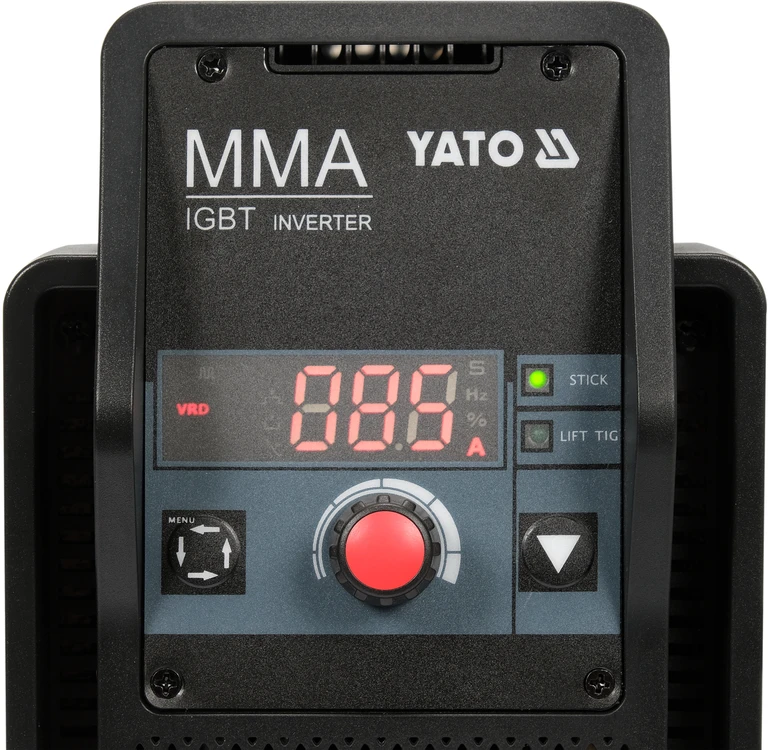

Ekrano tipas
Segmentinis LCD
Apsauga nuo perkaitimo
Taip
Apsauga nuo trumpojo jungimo
Taip
Galimybė maitinti iš generatoriaus
Taip
Apvijų izoliacijos klasė
F
Elektros izoliacijos klasė
AND
Apsaugos laipsnis
IP21
Svoris
6,19 kg
Komplektacija

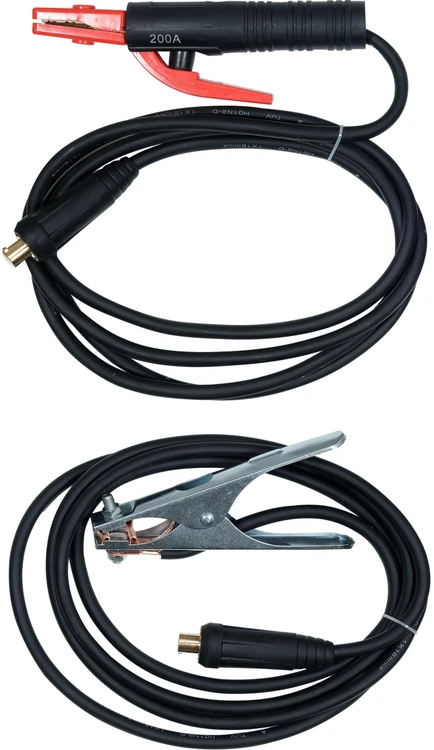

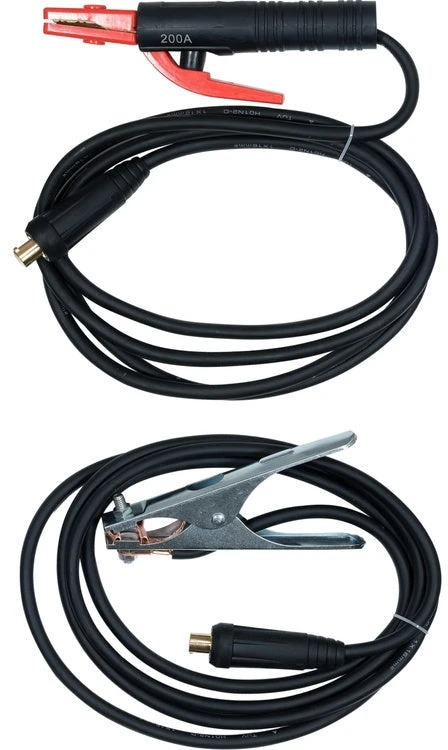

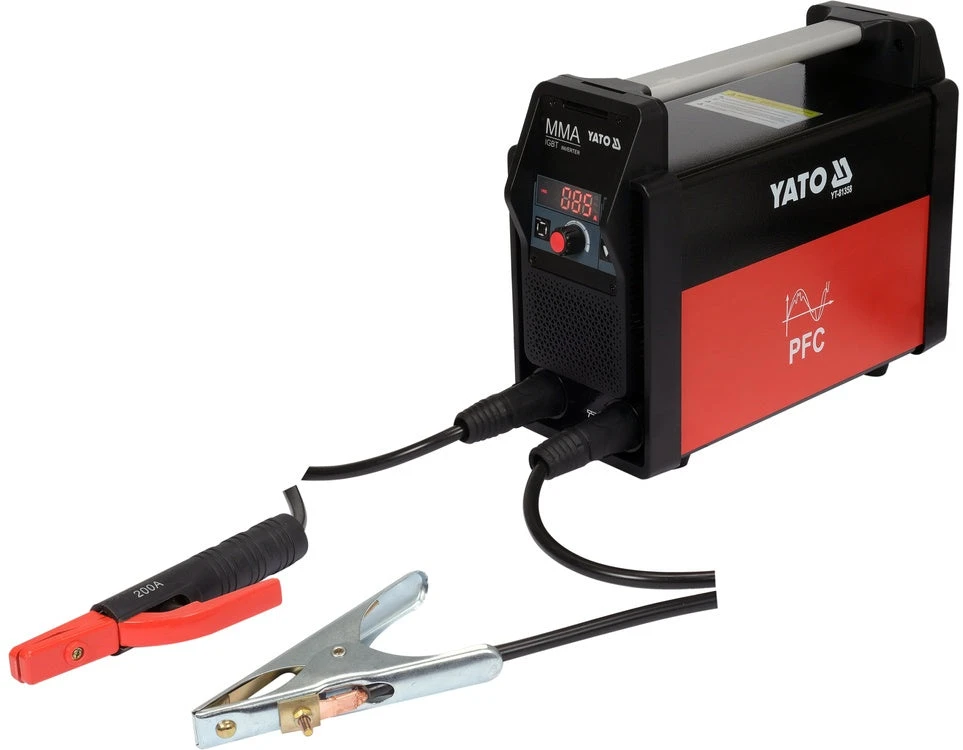

suvirinimo aparatas, įžeminimo gnybtas 300 A su 3 m ilgio kabeliu (16 mm²), elektrodo laikiklis 200 A su 3 m ilgio kabeliu (16 mm²), 2,5 m maitinimo kabelis, peties diržas
Paskirtis
Suvirinimas nuolatinės srovės glaistytaisiais elektrodais (MMA metodu) ir nelydžiaisiais elektrodais (TIG lift metodu), naudojant nuolatinę arba impulsinę srovę; tinka rūgštiniams, baziniams ir celiulioziniams elektrodams
Paskirtis (tęsinys)
Plienui, nerūdijančiajam plienui, ketui, variui, aliuminiui ir kitoms medžiagoms
Suvirinimo būdas
MMA, TIG lift, TIG lift su impulsais


MMA 200 A PFC inverterinis suvirinimo aparatas su galios koeficiento korekcijos moduliu, pažangiomis funkcijomis ir galimybe suvirinti nuolatine srove TIG LIFT režimu, naudojant impulsus. PFC modulis mažina į elektros tinklą perduodamus trikdžius ir pasyviosios energijos sąnaudas. Taip sumažinama suvirinimo darbų trikdžių rizika vietose, kuriose naudojama jautri elektroninė įranga. Be to, visas aparato potencialas (didžiausia srovė) išnaudojamas net ir naudojant 50 metrų ilgio ilginamąjį laidą. Tinka rutiliniams, celiulioziniams ir baziniams elektrodams.

Pagrindinė informacija:

Suvirinimo srovė: 10–200 A
Rekomenduojamas elektrodo skersmuo: 1,6–4,0 mm

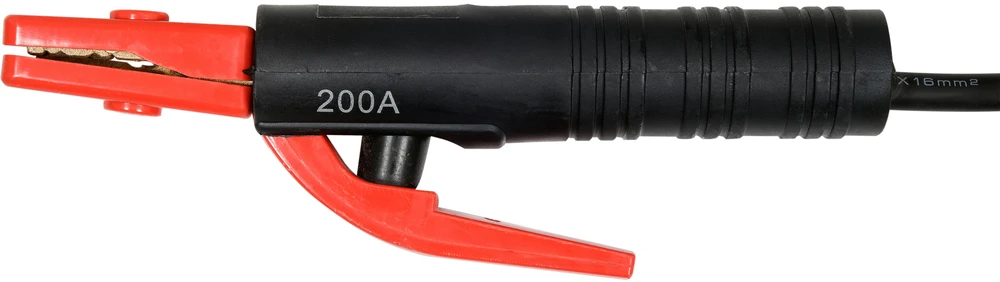

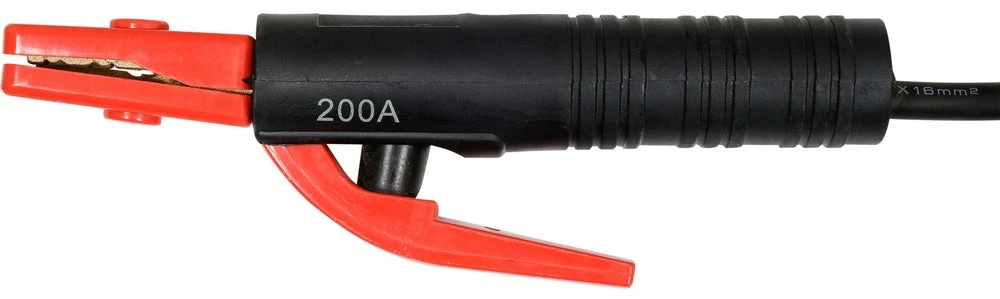

Elektrodo laikiklis iki 200 A, kabelio skerspjūvis 16 mm², ilgis 3 m

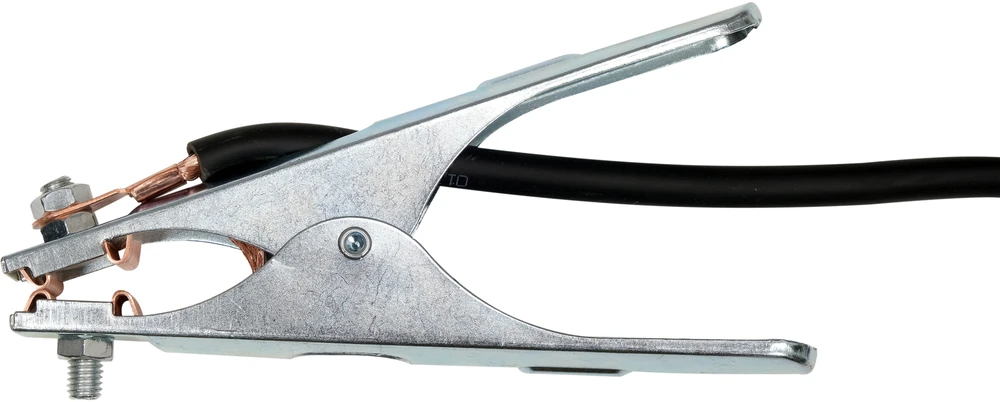

Įžeminimo gnybtas iki 300 A, kabelio skerspjūvis 16 mm², ilgis 3 m
Maitinimo kabelis: H07RN-F 3G2,5 mm², ilgis 2,5 m
Naudingumo koeficientas: 80 %
Galios koeficientas: 0,93

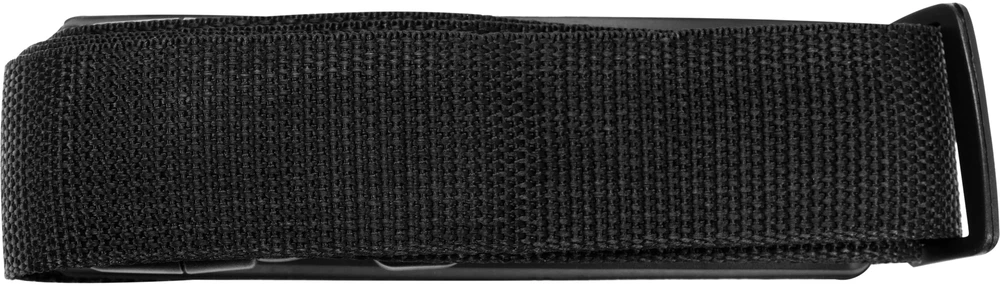

Reguliuojamas peties diržas
Matmenys: 350 × 138 × 270 mm
Svoris: 6,2 kg
PFC modulis:

Mažina energijos sąnaudas ir riboja srovės harmonikų kiekį. Nustačius didžiausią 200 A srovę, YT-81358 aparatas naudoja 7,1 kVA galią. Tokio paties suvirinimo srovės stiprio aparatas be PFC modulio sunaudotų apie 9,9 kVA. Beveik 3 kVA skirtumas, kai maitinimo įtampa yra 230 V, kelia didelių problemų tiek elektros instaliacijai, tiek generatoriams. Daugeliu atvejų nepavyks pasiekti didžiausios suvirinimo aparato srovės, nes suveiks instaliacijos apsauga nuo viršsrovių, smarkiai nukris įtampa (ypač jei kabelio skerspjūvis mažesnis nei 4 mm²) arba generatorius sumažins galią.

Funkcijos:

Nuolatinės srovės impulsinis režimas
Karštojo paleidimo funkcija su reguliavimu
Lanko jėgos reguliavimas
Elektrodo prilipimo prevencija
VRD
Įtampos režimai baziniams, celiulioziniams ir rūgštiniams elektrodams
Apsauga nuo perkaitimo, pagal poreikį įsijungiantis ventiliatorius
Funkcijų aprašymas:

Nuolatinės srovės impulsinis režimas – suvirinimas impulsine srove. Suvirinimo srovė nustatyta tvarka kaitaliojasi tarp bazinio ir didžiausio lygio. Taip sumažinama bendra į suvirinamą medžiagą perduodama šiluma ir purslų kiekis. Lengviau suvirinti didelio šiluminio laidumo metalus ir plonesnius ruošinius, jų nepradeginant ir neišlydant skylių. Be to, storesniuose metaluose galima suformuoti siauresnes ir gilesnes siūles. YT-81358 modelyje galima reguliuoti impulsų dažnį nuo 1 iki 100 Hz, o didžiausios ir bazinės srovės galią – nuo 10 iki 50 %, atsižvelgiant į pasirinkto nustatymo algoritmą.

Karštasis paleidimas – elektrodu palietus suvirinamą medžiagą, aparatas akimirkai padidina suvirinimo srovę, todėl lanką uždegti daug lengviau. YT-81358 modelyje funkciją galima reguliuoti nuo 0 iki 50 %, o jos veikimo trukmę – nuo 0,0 iki 2,0 s.

Lanko jėga – reguliuoja lanko dinamiką, atsižvelgdama į atstumą tarp elektrodo ir suvirinamo ruošinio. YT-81358 modelyje šios funkcijos parametrus galima reguliuoti nuo –15 iki +15 %.

Elektrodo prilipimo prevencija – įvykus trumpajam jungimui, suvirinimo srovė išjungiama, todėl elektrodą galima atskirti nuo suvirinamos medžiagos.

VRD – ši funkcija sumažina tuščiosios eigos įtampą nuo maždaug 60 V iki žmogui saugaus lygio. YT-81358 modelyje VRD funkciją galima įjungti ir išjungti.

Elektrodų režimai – automatinis išėjimo įtampos reguliavimas pagal skirtingų tipų elektrodus. YT-81358 modelyje yra atskiri nustatymai baziniams (E7018), celiulioziniams (E6010) ir rutiliniams (E6013) elektrodams.

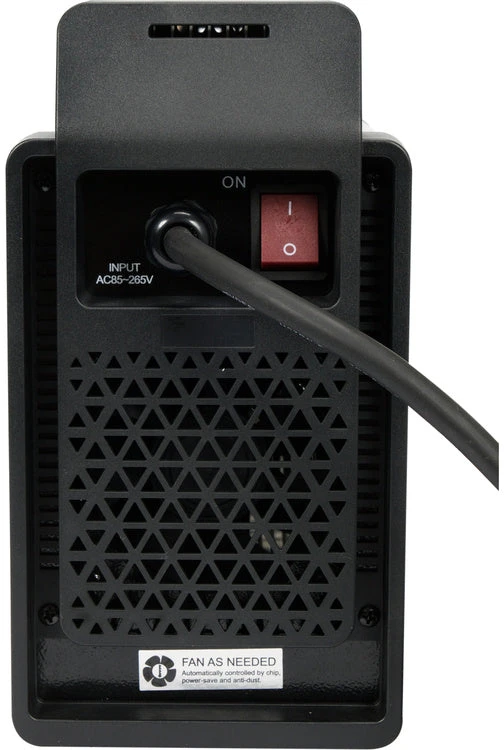

Apsauga nuo perkaitimo (pagal poreikį įsijungiantis ventiliatorius) – YT-81358 mikroprocesorius realiuoju laiku tikrina svarbiausių komponentų temperatūrą. Atsižvelgdamas į ją, jis įjungia ventiliatorių ir reguliuoja jo sukimosi greitį.
