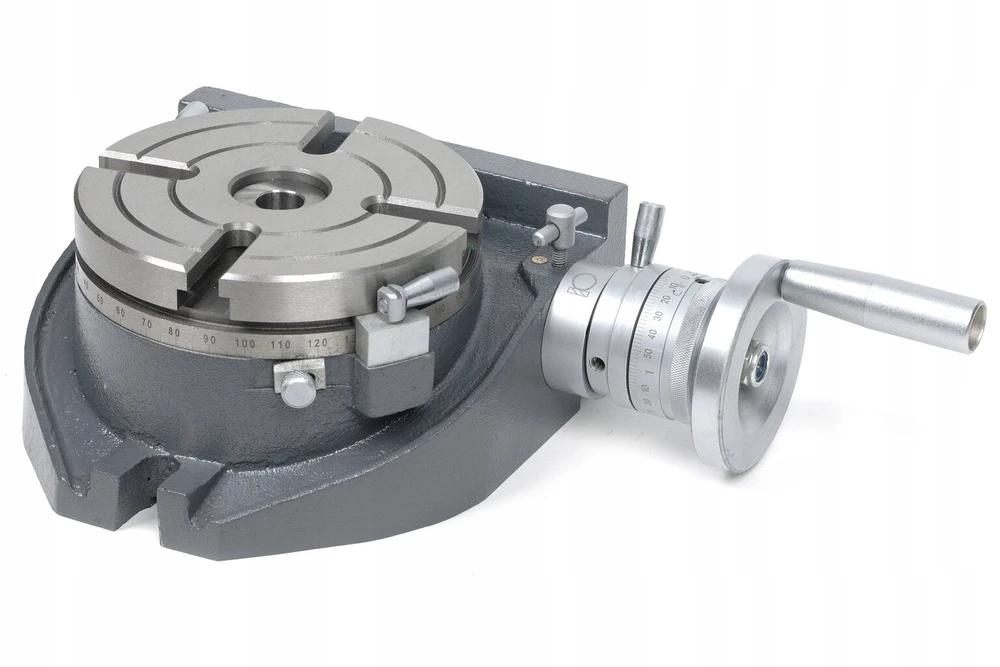

Pasukamas dalijamasis stalas 150mm

„Moodel“ padalinys Rotary lentelė: HV6 ir Nbsp; & nbsp; RT150

(pridedamos montavimo rankenos)

Programa:

- Malimo išlenktiems paviršiams, skirtai besisukančiam frezavimui

- Horizontaliai pritvirtintas su arkliu, kampinis padalinys leidžia jums pateikti detales su sudėtingomis formomis

Apdorota detalė pritvirtinama specialioje rankenoje, ant pasukamo stalo, arba be rankenos tiesiai ant sukamojo stalo.

- plokštiems paviršiams frezuoti kampu

- frezavimui su kampiniu padalijimu

Techninis brėžinys ir nuo stalo su & nbsp; matmenys & nbsp; yra IN & Nbsp; Galerija su nuotraukomis.

Raskite simbolio HV6.

Techniniai duomenys:

Lentelės skersmuo: 150 mm;

T-Groove: 12 mm;

Morzės kūgis: MK2;

Įklijavimo atstumas nuo kampo: 90 °

Sraigių pavarų padalijimas: 1

sraigių pavarų santykis: 1:90

Rotacijos kampas: 360 °

Nonijaus tikslumas: 2 '

Matmenys

a - 201mm

B - 155 mm

C - 46 mm

H - 97 mm

ir - 81 mm

J -80mm

A - 340 mm

B - 150 mm

C - 95 mm

d & nbsp; - 95 mm

E - 81 mm

f- 97mm

g & nbsp; -20,5 mm

H - 43 mm

ir - 17,5 mm

J -191mm

A - 340 mm

B - 95 mm

C - 95 mm

d & nbsp; - 150 mm

E - 97 mm

F- 17mm

g & nbsp; -5 mm

H - 10 mm

ir - 65 mm

k - 150 mm

l- 42mm

A - 340 mm

b - 72 mm

C - 78 mm

d - 95 mm

E - 95 mm

F- 190mm

g -62,5 mm

H - 25 mm

ir - 15 mm

j -25mm

k - 62,5 mm

l -201mm

A - 340 mm

b - 49 mm

C - 39 mm

d & nbsp; - 14 mm

E - 39 mm

F- 49mm

g & nbsp; -78 mm

H - 72 mm

ir - 18 mm

J -142,5 mm

k -23mm

l - 190 mm

m - 18 mm

n - 74 mm

O -95mm

p- 95mm

r- 101mm

S-100mm

T- 20mm

ł-17,5 mm

u- 201mm

a - 201mm

b - 26 mm

C - 175 mm

d & nbsp; - 81 mm

E - 32 mm

F- 42mm

g & nbsp; -23 mm

H - 97 mm
