Skeneris „Revopoint Trackit“ optinis 3D skaitytuvas

„Revopoint Trackit“ optinis 3D skaitytuvas

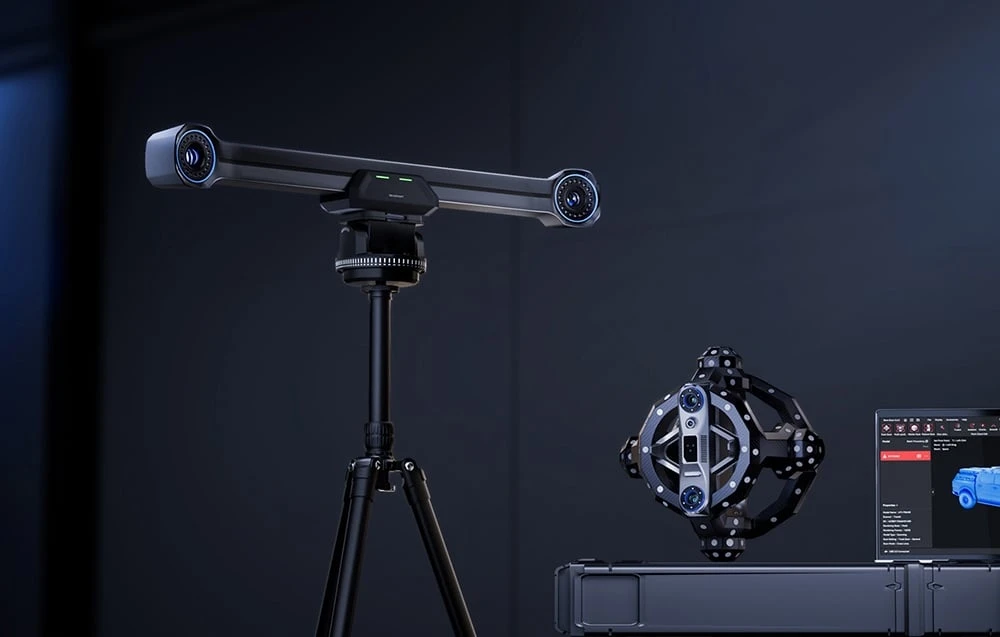

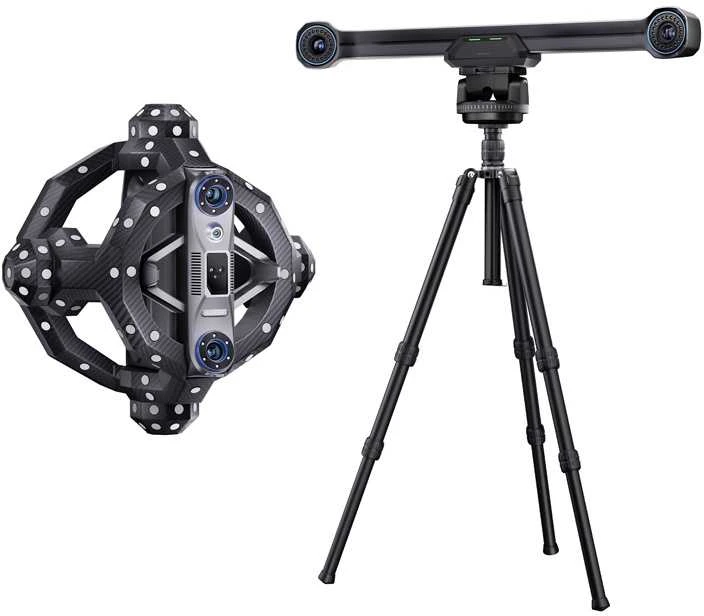

Metrologijos tikslumas, visiškas mobilumas ir išmanus objektų sekimas realiuoju laiku – „Revopoint Trackit“ yra išsami 3D skenavimo sistema, kurioje sujungtas 0,02 mm tikslumo optinis skaitytuvas su pažangiu erdvės sekimo įrenginiu. Ji skirta inžinieriams, CAD projektuotojams, kokybės kontrolės specialistams ir pramonės įmonėms. „Trackit“ užtikrina greitą, stabilų ir pasikartojantį tiek mažų komponentų, tiek didelių objektų skenavimą – nereikalaujant žymeklių. Integruota automatinė kalibravimo sistema, išmanūs stabilizatoriai ir speciali „Revo Trackit“ programinė įranga užtikrina didelį tikslumą ir patogumą įvairiose matavimo aplinkose.

Tikslumas be kompromisų

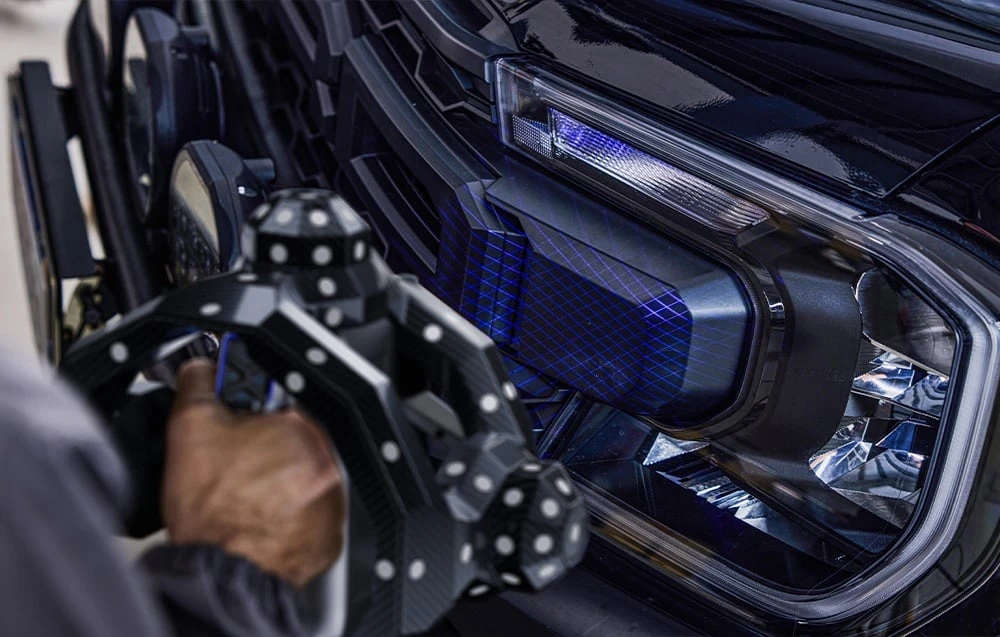

„Revopoint Trackit“ siūlo 0,02 mm matavimo tikslumą ir iki 0,05 mm atstumą tarp taškų, todėl galima kartografuoti net ir smulkiausias paviršiaus detales. Matavimą atlieka mėlynais lazeriais (30 linijų ir 1 viena linija) paremtas gylio kamerų rinkinys, užtikrinantis didelį tikslumą ir stabilumą. Gautus duomenis galima eksportuoti populiariais formatais, tokiais kaip PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX, kad juos būtų galima toliau naudoti projektavimo ir inžinerinėje programinėje įrangoje.

Veikimo greitis ir sklandumas

Sistema pasiekia iki 1 500 000 taškų per sekundę nuskaitymo greitį, o tai leidžia efektyviai skaitmeninti objektą. Dėl išmanaus skaitytuvo judėjimo erdvėje sekimo galite dirbti sklandžiai – be žymeklių ir nereikia išlaikyti idealiai fiksuotos padėties. „Track Scan“ režimas leidžia realiuoju laiku įrašyti skaitytuvo padėtį ir kampą, užtikrinant tikslų taškų debesų sujungimą net ir dinaminių judesių metu.

Automatinis kalibravimas

„Revopoint Trackit“ optinis 3D skaitytuvas panaikina sudėtingą sąranką, nes jame naudojami du stabilizatoriai su automatiniu kalibravimu (dviejų ašių stabilizatoriaus sistema). Sekiklis ir skaitytuvas automatiškai reguliuoja savo padėtį vienas kito atžvilgiu, užtikrindami nuoseklią matavimo sistemos geometriją. Kalibravimo procesą galima pradėti tiesiai programinėje įrangoje – sistema automatiškai atpažįsta kalibravimo matricas ir sinchronizuoja kameros parametrus.

Pasiruošę dirbti bet kokioje situacijoje

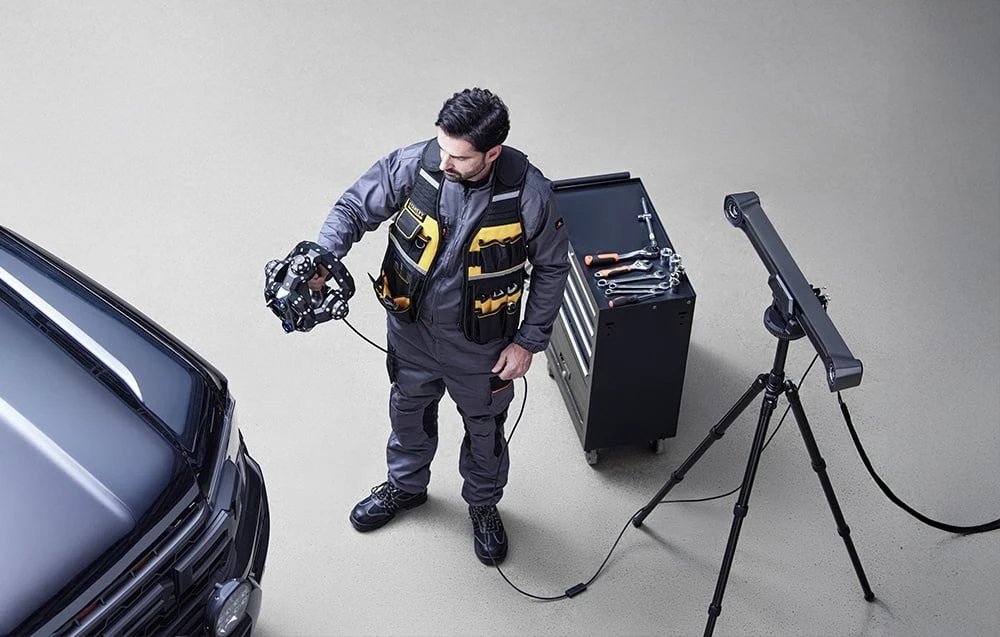

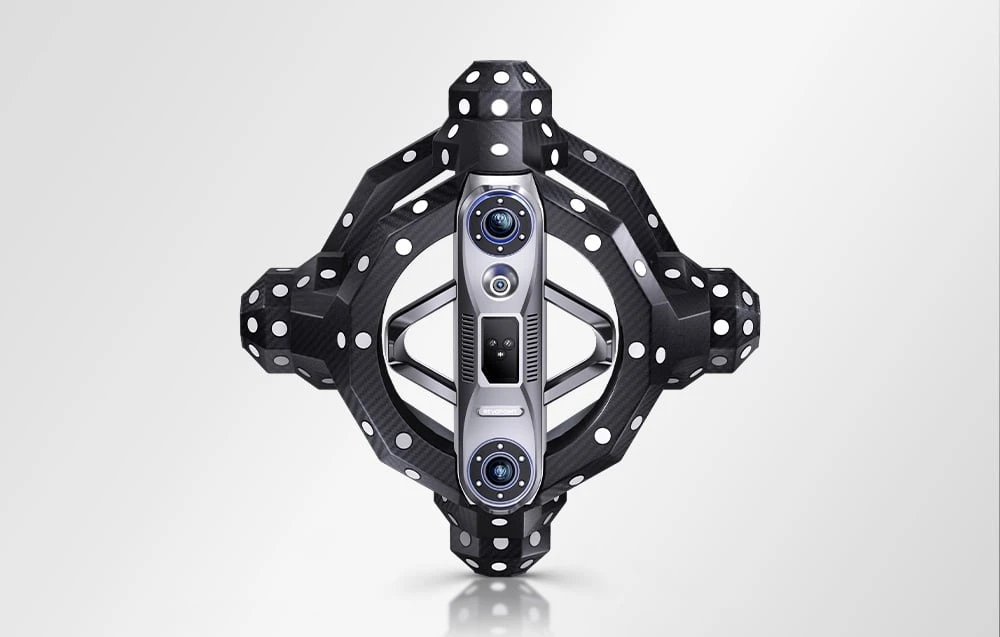

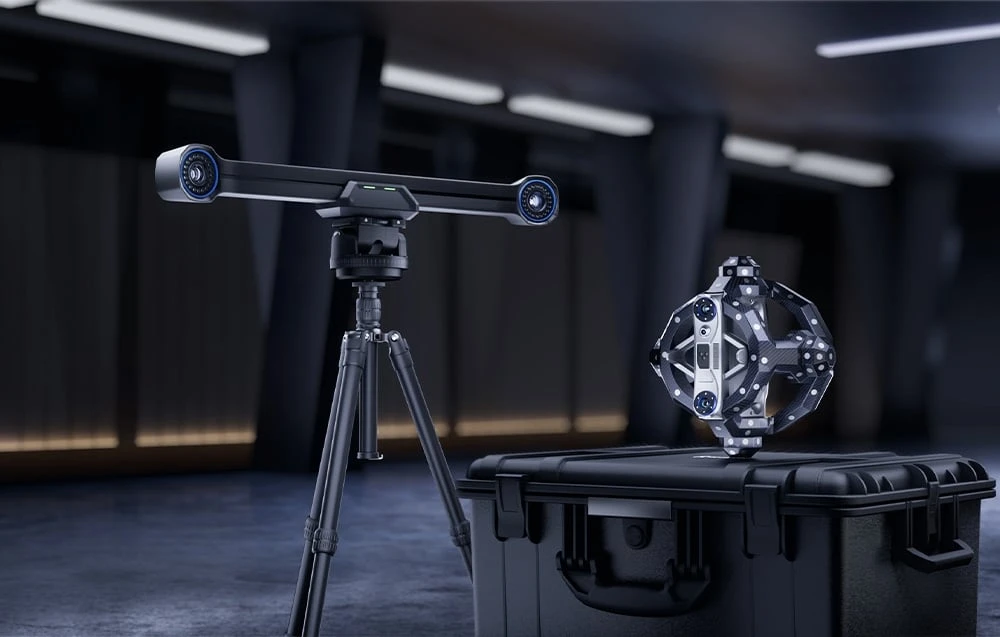

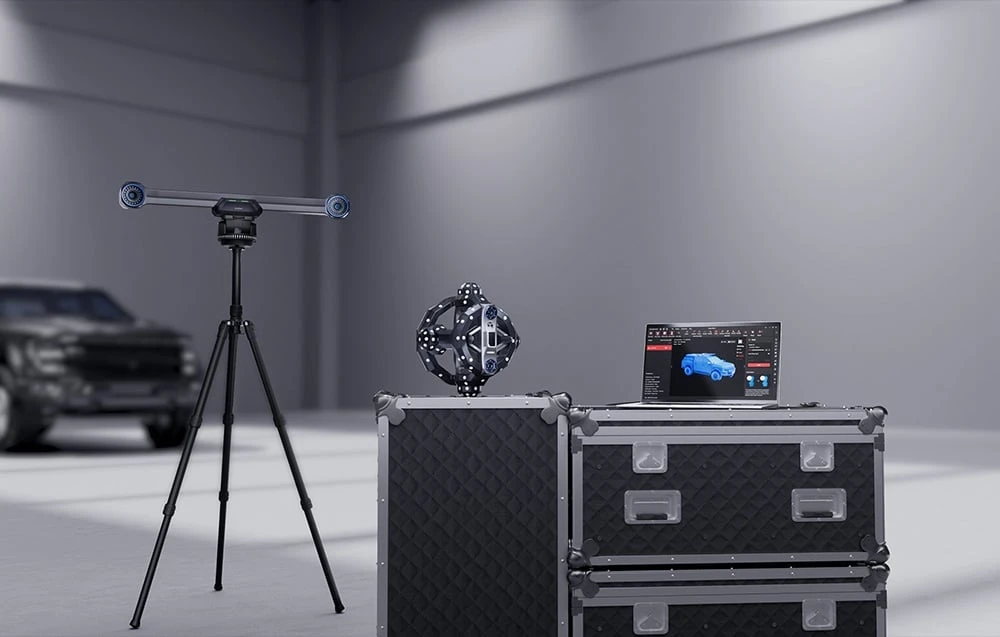

Ir skaitytuvas, ir sekiklis pagaminti iš lengvų, bet patvarių medžiagų – anglies pluošto rėmas ir polikarbonato korpusas užtikrina atsparumą mechaniniams pažeidimams ir ilgą tarnavimo laiką. Įrenginiai sveria atitinkamai 1,2 kg ir 1,8 kg, veikia 0–40 °C temperatūros diapazone ir gali būti lengvai montuojami ant pridedamų trikojų. Visą įrenginį transportuosite specialiuose nešiojimo dėkluose su ratukais, todėl rinkinys išlieka visiškai mobilus ir paruoštas naudoti tiek metrologijos laboratorijoje, tiek pramoninėje aplinkoje ar dirbtuvėse.

Universalūs nuskaitymo režimai

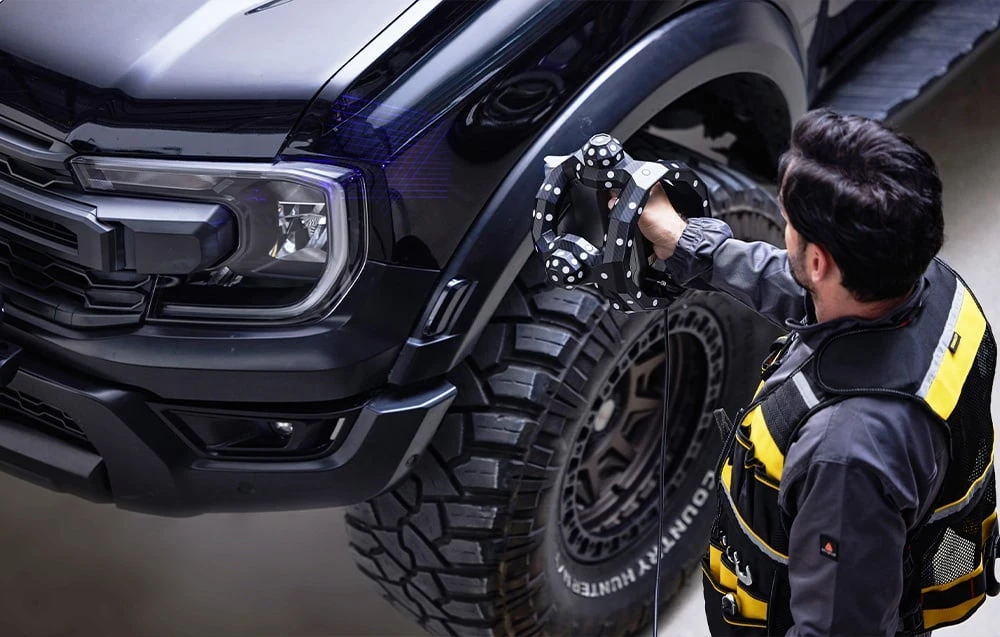

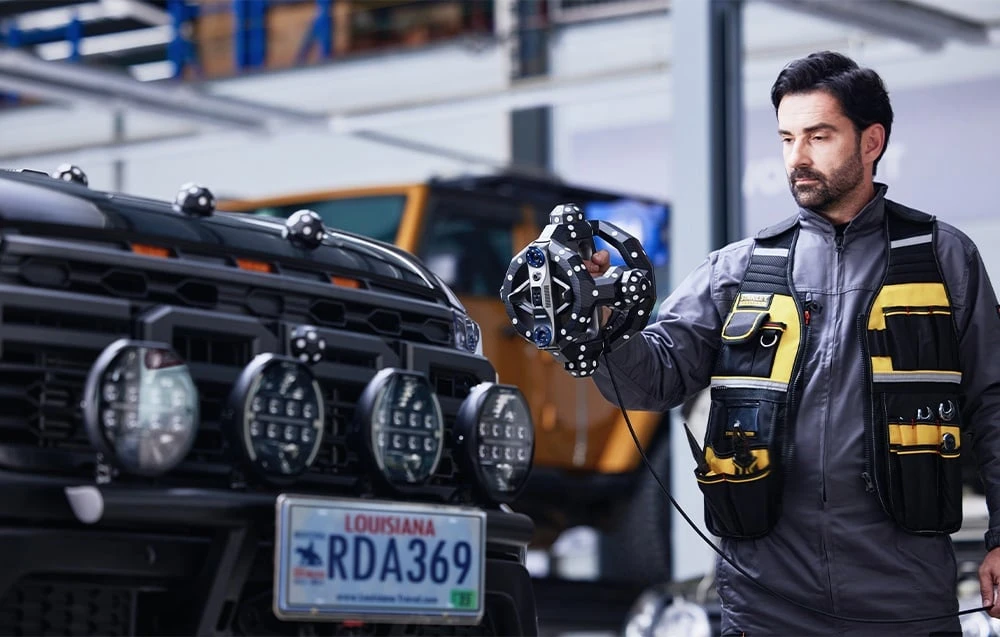

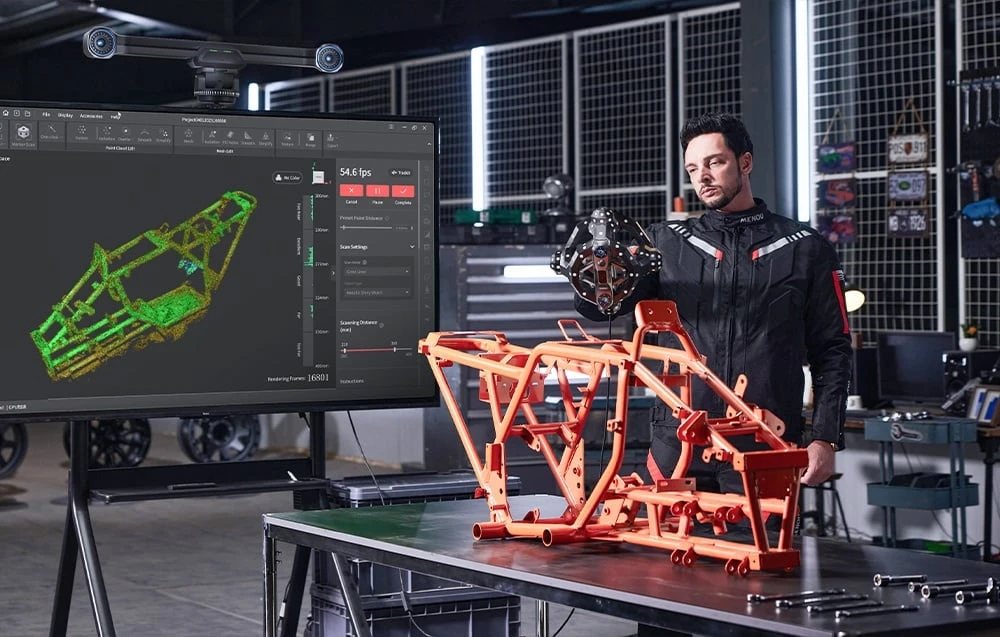

„Revopoint Trackit“ siūlo kelis veikimo režimus, pritaikytus skirtingiems matavimo scenarijams. „Track Scan“ režimu skenavimas atliekamas realiuoju laiku be žymeklių, kuris puikiai tinka mažiems ir vidutinio dydžio objektams. „Multi-Position Scan“ leidžia didelius modelius, pvz., kėbulo dalis ar mašinų dalis, padalinti į dalis ir automatiškai sujungti į vieną taškų debesį. Sudėtingiems paviršiams galima naudoti žymeklių skenavimo režimą, naudojant magnetinius arba lipnius žymeklius, siekiant padidinti rodmenų stabilumą. Nepriklausomai nuo pasirinkto režimo, baigtus modelius galima išsaugoti populiariais PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX formatais, kad būtų galima naudoti CAD, CAM ir 3D programose.

Pažangi „Revo Trackit“ programinė įranga

„Revo Trackit“ programa yra viso skenavimo proceso valdymo centras. Ji leidžia automatiškai reguliuoti gylio kamerų ekspozicijas ir realiuoju laiku peržiūrėti surinktų taškų atstumą bei kokybę. Ji taip pat leidžia bet kada pristabdyti skenavimą, patikrinti jo eigą ir tęsti darbą. Sistema automatiškai sujungia taškų debesis ir sugeneruoja modelio tinklelį, o tai pagreitina galutinio failo paruošimą. Baigus skenavimą, galite lengvai sugeneruoti 3D modelį, atlikti pagrindinį tinklelio apdorojimą ir eksportuoti duomenis pasirinktu formatu.

Profesionalios programos

„Revopoint Trackit“ sistema skirta inžinerijos, pramonės ir dizaino reikmėms. Sistema idealiai tinka kokybės kontrolei ir metrologijai, nes leidžia tiksliai analizuoti geometriją ir sudaryti komponentų formų žemėlapius. Tai taip pat vertingas įrankis atvirkštinėje inžinerijoje, leidžiantis skaitmeninti komponentus be techninės dokumentacijos. Ji atveria plačias prototipų kūrimo ir CAD projektavimo galimybes, palengvindama realių objektų perkėlimą į skaitmeninę aplinką. Palaikydama objektus nuo 10 mm iki 6 m dydžio, „Revopoint Trackit“ naudojama tiek pramonėje, tiek techniniame švietime ar moksliniuose tyrimuose, nes pasižymi dideliu tikslumu ir lanksčiu veikimu.

Įranga paruošta daugiau

Norint išnaudoti visas „Revopoint Trackit“ galimybes, rekomenduojama konfigūracija su „Windows 10“ arba „11“ (64 bitų), 12-os kartos „Intel Core i9“ procesoriumi arba naujesniu, 64 GB RAM ir „NVIDIA RTX 4060“ vaizdo plokšte su 8 GB arba didesne vaizdo RAM atmintimi. Įrenginys veikia tik su x86_64 architektūra ir reikalauja jungties per USB 3.0 arba naujesnę versiją, kad būtų užtikrintas tinkamas perdavimo stabilumas ir sklandus apdorojimas nuskaitymo metu.

Įskaičiuota:

• Sekiklis
• Skaitytuvas
• Automatinis sekiklio kalibravimas su stabilizatoriumi (dviguba ašis)
• Kardanas automatiniam skaitytuvo kalibravimui (dviguba ašis)
• Trikojis sekikliui
• Trikojis skaitytuvui
• Trikojis kalibravimo lentai
• Skaitytuvo adapteris
• Kalibravimo lenta
• Kalibravimo stulpas
• Maitinimo šaltinis
• Kompiuterio kabelis
• Skaitytuvo kabelis
• Skenerio stabilizatoriaus kabelis
• Sekiklio stabilizatoriaus kabelis
• Kabelių raiščiai
• Magnetiniai žymekliai
• Inkaro blokas (magnetinis)
• Padėties nustatymo kilimėlis
• USB atmintinė
• Sekiklio transportavimo dėklas (su ratukais)
• Skaitytuvo transportavimo dėklas (su ratukais)
• Greito paleidimo vadovas, sertifikatas ir garantijos kortelė
