MPPT įkrovimo reguliatorius

Reguliatoriai & Nbsp; MPPT yra patobulinta PWM reguliatorių versija .

Natūralu, kad jie atlieka visas pagrindines funkcijas, kurių reikalauja įkrovos reguliatorius. Jie turi sukurtą papildomą funkciją, taip vadinamą MPPT, t. Y. & Nbsp; MPP PV modulių stebėjimas . MPP yra maksimalus skydelio galios taškas, nustatytas esant dabartinėms įtampos charakteristikoms. MPPT sistemos dėka „Regulator & Nbsp“; nuolat mokosi & nbsp; įtampa skydelyje & Nbsp; Aptikti maksimalų galios tašką , tai iš esmės pagreitina akumuliatoriaus įkrovimą per skydelį. MPPT reguliatoriai pagreitina baterijas nuo 20 iki 30% greičiau nei PWM reguliatoriai

MPPT reguliatorius yra puikus pasirinkimas klimato sąlygoms mūsų šalyje.

charakteristikos

Maksimalaus darbo taško stebėjimas (mppt)
Automatinis įtampos aptikimas 12/24 V
Įtampos ir dabartinis reguliavimas
PWM įkrovimas
Daugialypė įkrovimo technologija
Atjunkite imtuvus
Automatinis perjungimas po atjungimo
LCD Darbo parametrų rodymas

Apsaugos sistema

Baterijų perkrovimas
Gilus akumuliatoriaus išleidimas
Polių pakeitimas ant kiekvieno įėjimų/išėjimų
Automatinis elektroninis saugiklis
anti -anti -anti -anti -anti.
„Revnia“ skydelio įvestyje
Apsauga nuo per didelės UOC įtampos, kai akumuliatorius neprijungtas
Prieš grįždamas į skydelį naktį
Prieš perkaisdami ir per daug apkrovos
Atjunkite akumuliatorių per aukštą įtampą

rinkinyje

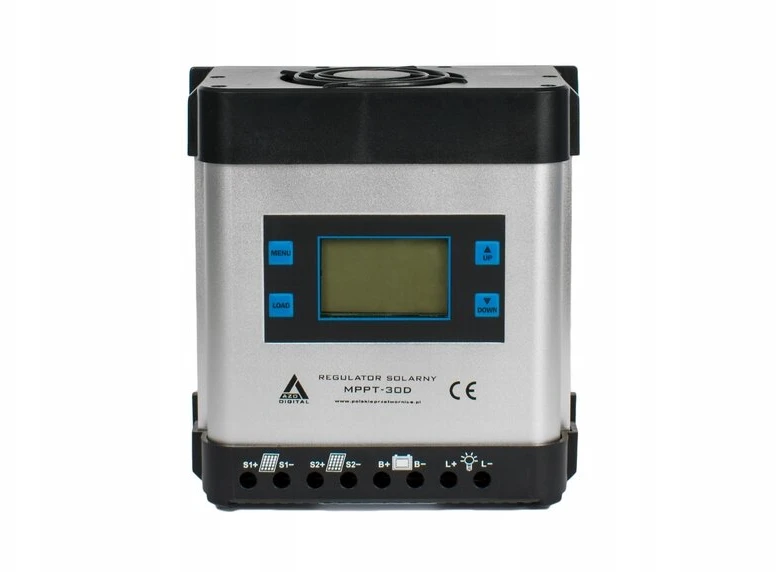

Saulės reguliatorius MPPT-30d
Vartotojo vadovas lenkiškai

Produkto parametrai / vardas: Saulės reguliatoriaus MPPT-30d
Išėjimo įtampa - įvestis: 12v @ 20v-60v / 24v @ 30v-90v (savęs leptacija)
Palaikomas akumuliatoriaus tipas: AGM / gelis
Įkrovimo įtampa (SET): 14,0 V ÷ 15,0 V / 28,0 V ÷ 30,0 V
Palaikymo įtampa: 13,8 V / 27,6 V
Atjungimo įtampa (LVD): 10,4v ÷ 11,4 V / 20,8 V ÷ 22,8 V
Re -Attachment: 12,2v ÷ 13,2 V / 24,4 V ÷ 26,4 V
Akumuliatoriaus perdėta apsauga: 12v @ 17v / 24v @ 34v
PV Nowning lapas: 12v @ 60v / 24v @ 90v
Maksimali įkrovimo srovė: 30a
Maksimali apkrovos srovė: 30a
Savo energijos suvartojimas: & lt; 1MA (Vigil) / 15MA (darbas) / 130MA (darbas su prijungta apkrova)
Darbinė temperatūra: -25 ° C ~ +55 ° C
Temperatūros kompensacija: 12v @ 18mV/° C/24V @ 36MV/° C
Maksimalus kabelių kryžius: 16 mm / 6awg
Apsaugos laipsnis (IP): IP21
matmenys dxsxw [mm]: 175x175x95
Svoris [kg]: 1.54

1 Meniu mygtukas - yra atsakingas už rodomo turinio keitimą ekrane ir po ilgo sulaikymo (5 sekundžių) už pasirinktą parametrą perėmimą redagavimo režime

2 Įkėlimo mygtukas - nuolatinės srovės apkrovos jungiklio / jungiklio jungiklis. Vienas trumpas presas - grandinės tvirtinimas, vienas trumpas presas - grandinės atjungimas

3 Ekranas - informuoja apie dabartinius darbo parametrus

4 „UP Rodrow“ mygtukas - meniu rodomas parametras keičiamas ir tam tikros vertės keitimas redagavimo režime

5 „Down“ rodyklės mygtukas - meniu rodomo parametro pakeitimas ir tam tikros vertės keitimas redagavimo režime

6 Skydo jungtis - teigiamas ir neigiamas stulpas, naudojamas saulės kolektoriaus sujungimui

7 Akumuliatoriaus jungtis - teigiamas ir neigiamas polius, skirtas sujungti akumuliatorių (12v arba 24)

8 Apkrovos jungtis (išvestis) - teigiamas ir neigiamas stulpas, naudojamas apkrovai sujungti (12 V arba 24 V, atsižvelgiant į prijungtą akumuliatorių)
