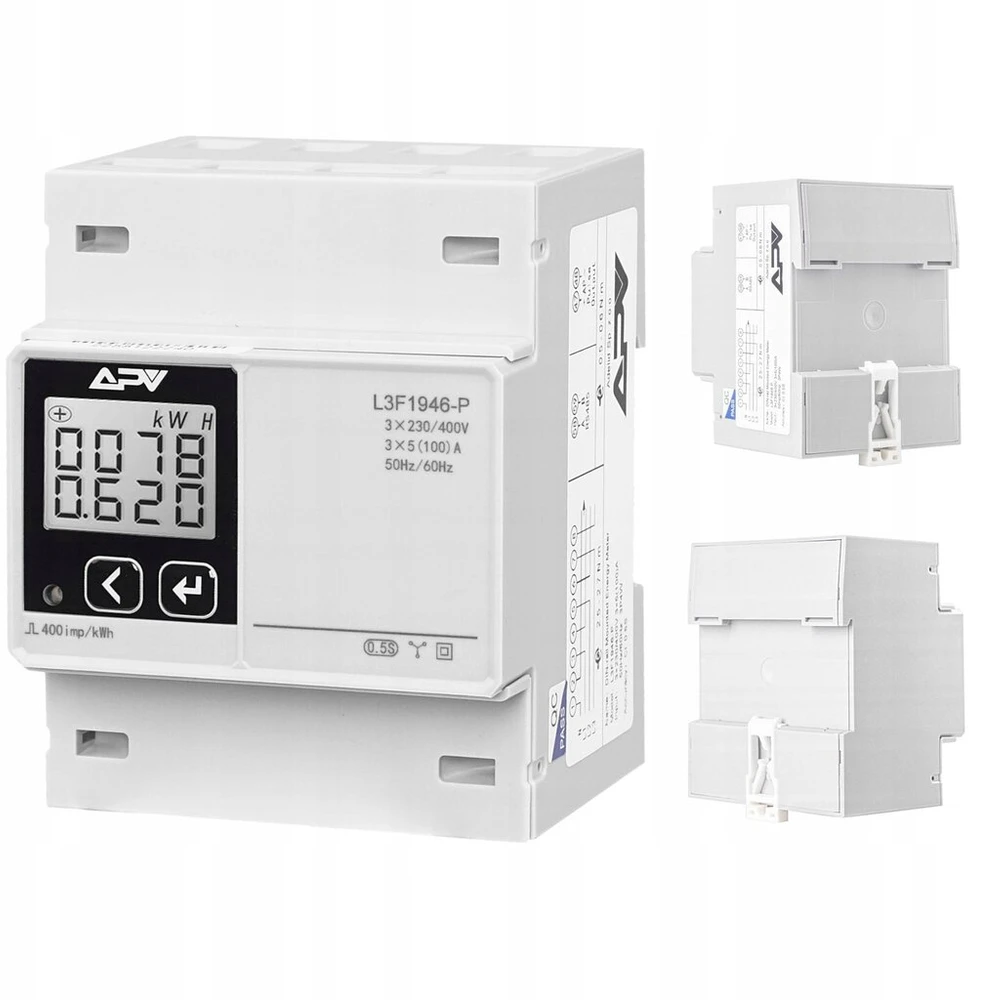

Trifazis dvikryptis energijos skaitiklis 3 fazių 100a Modbus Rs485 kombainas

trijų fazių elektros matuoklis, matuoklis, atliekantis dviejų pusių matavimą (suvartojimas/paleidimas) 100a.

turi nuotolinio duomenų skaitymo galimybę per „Modbus -RS485“.

Produkto kodas: L3F1946-4M

skaitiklis, trijų fazių matuoklis su LCD ekranu, naudojamas trijų fazių elektros energijos suvartojimui matuoti ir stebėti. Idealiai tinka fotoelektriniams tinklams.

• tiek komerciniam, tiek pramoniniam naudojimui.
• Matuoja ir rodo bendrą aktyviosios energijos (kWh) ir galios (W) vartojimą / atsidavimą.
• Jame įrengtas didelis ir įskaitomas ekranas ir yra skirtas nuotoliniam elektros energijos matavimų skaitymui Modbus RTU (RS485) magistralėje)

L3F skaitiklis yra skirtas nuotoliniam elektros energijos matavimų skaitymui per „Modbus RTU“ magistralę (RS485), tokius kaip:

• įtampa
• Dabartinė
• Aktyvi srovė
• Pasyvi srovė
• Akivaizdi galia
• Galios faktorius
• Dažnis
• Maksimali ir mažiausios vertės

Kitos įrenginio matavimo funkcijos:

• Matavimas Dviejų -kelių aktyvioji energija ;
• Matavimas Dviejų pusių pasyvi energija ;
• Keturių kapsino pasyvios energijos matavimas;
• Akivaizdi galia;

Techniniai duomenys:

• Dažnis: & nbsp; 50/60 Hz
• įtampos diapazonas: & nbsp; 0,8un ～ 1,2un
• Impulsinis išėjimas: Kai aktyvus, impulsų diapazonas （80 ± 20%） MS
• RTC klaida (matavimo klaida): & nbsp; ≤0,5S per dieną
• IP nuotėkio klasė: & nbsp; IP54 （Priekinis korpusas）/ IP20 （Galinis korpusas）
• Darbinė temperatūra: & nbsp; (-25 ～ 70) ℃
• Sandėliavimo temperatūra: & nbsp; (-30 ～ 80) ℃
• Santykinė drėgmė: & nbsp; (5 ～ 95)% （be kondensacijos),
• Ryšio sąsaja: Port Rs485,
• PROTOCOL MODBUS-RU , perdavimo greitis iki 9600bps.

Įrenginio matmenys:

• Aukštis: 90 mm ,
• plotis: 72 mm (4 moduliai),
• Gł. Iš viso: 63 mm.

įvesties srovė:

• Tiesioginis įvestis: & nbsp; 5 (100) a

energijos suvartojimas

• Įtampos grandinė: & Nbsp; & lt; 4VA
• Dabartinė grandinė: & nbsp; & lt; 1VA

Pradinė srovė:

• Tiesioginis įvestis: & nbsp; 0,002IB

Ryšys:
