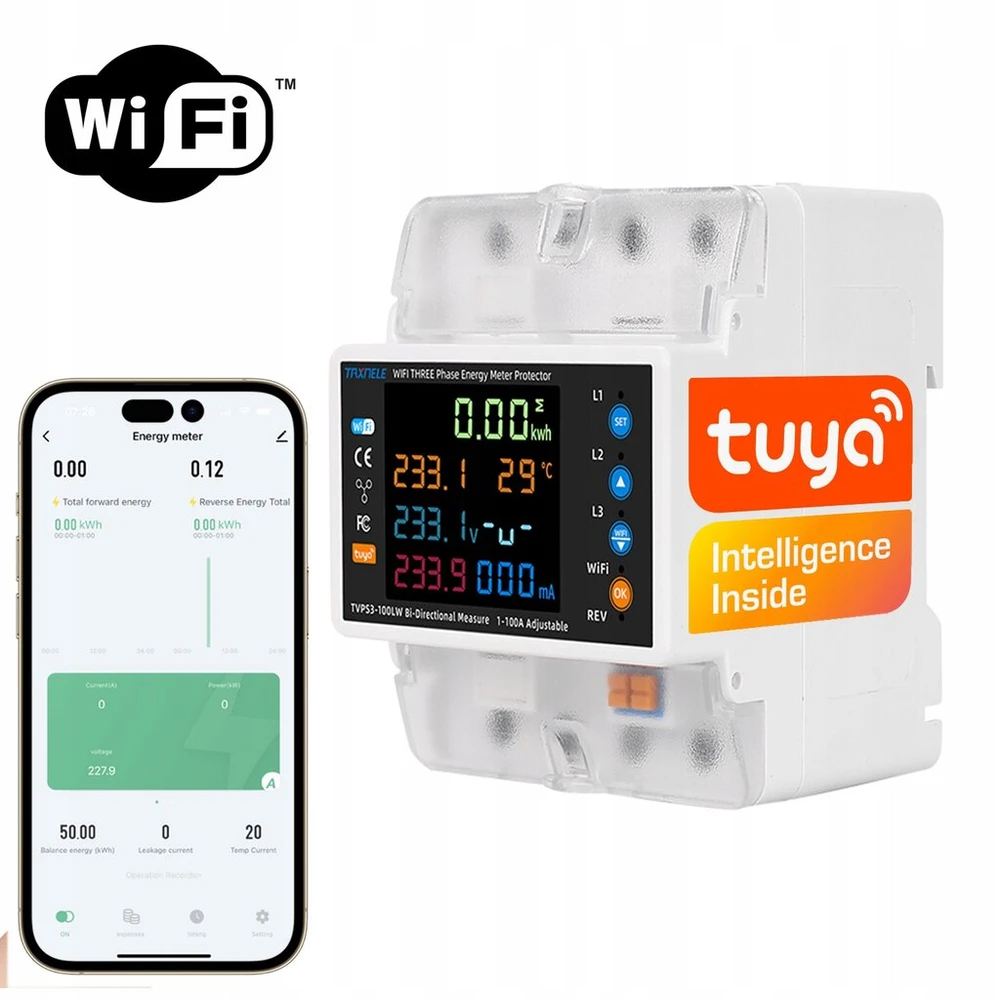

Pcblab.io 3 fazių 2 krypčių saulės energijos skaitiklis su relė 100a Lcd Wifi Tuya

dvipusis, 3 fazių elektros matuoklis su „WiFi“ moduliu

su 100A relė, skirta „Tuya“ ir „Smart Life“ programai

intelektuali , & nbsp; du -way , & nbsp; trys fazės & nbsp; Elektros energijos skaitiklis su moduliu ir Nbsp; wifi & nbsp; yra idealus sprendimas jūsų namuose ar įmonėje stebėti ir valdyti energijos suvartojimą. Įrengtas su & nbsp; 3 relės 100a , suderinami su programomis ir Nbsp; tuya arba intelt Life , įgalinant nuotolinį elektrinių prietaisų valdymą ir tiksliai išmatuoti panaudotą ir pagamintą energiją, pvz. pagal fotoelektrines plokštes.

️ Pateiktos skaitiklio funkcijos

• Trijų fazių elektros matuoklis -& nbsp; Su LCD ekranu ir DIN geležinkelio laikikliu
• du -way : elektros energijos matavimas & Nbsp; sunaudota & nbsp; iš tinklo ir & nbsp; pagaminta & nbsp; prie saulės baterijų
• LCD ekranas & nbsp;- išvalyti skystųjų kristalų ekraną su foniniu apšvietimu ir skaitiklių parametrų programavimu ir skaitymu
• Relė 100a - Nuotolinio prietaisų valdymas arba visos elektros grandinės
• Belaidis ryšys & Nbsp; - Įrenginį galima prijungti naudojant „WiFi 2.4GHz“
• Nuotoliniu būdu valdomas & nbsp;- galimybė nuotoliniu būdu peržiūrėti dabartinį energijos suvartojimą naudojant „Tuya“ arba „Smart Life“ programą
• Platus suderinamumas & nbsp;- Programą galima įsigyti įrenginiams su & nbsp; „Android“ ir „iOS“.
• Automatizavimas ir saugumas & Nbsp; - Sukurkite automatizavimą, kuris išjungia įrenginius, viršiję nustatytą srovę
• Apsauga nuo energijos vagystės ir Nbsp; - Realaus laiko peržiūra leidžia pastebėti dabartinį kiekvieno etapo suvartojimą.

️ Specifikacija

• Trijų fazių elektros skaitiklis
• pagal normą & nbsp; IEC62053-21
• Tolerancija: & nbsp; +- 1%
• Galios įtampa: & nbsp; 230VAC
• Įtampos matavimo diapazonas: & nbsp; 60 - 300 VAC
• Grąžinta srovė: 100a
• Dažnis: & nbsp; 50/60Hz
• Įrenginio energijos suvartojimas: & nbsp; & lt; 0,5W
• Įrenginio matmenys: & nbsp; 75,3 x 58,3 x 89,5 mm
• DIN geležinkelis: & nbsp; 35 mm
• plotis: & nbsp; 4 moduliai
• Darbinė temperatūra: & nbsp; -25c - +55c
• Ryšys: & nbsp; WIFI 2.4GHz

Maitinkite skaitiklį

skaitiklis yra maitinamas iš L1 fazės, todėl ši fazė visada turi būti prijungta prie maitinimo šaltinio.

Jei visos 3 fazės yra prijungtos prie skaitiklio, o L1 fazė praranda įtampą, skaitiklis išsijungs.

PASTABA!

• Elektrinis įrenginys! & nbsp; Įdiekite tik elektriką su tinkamais leidimais!
• grandinės atjungimas rele (100a/faze) vyksta tuo pačiu metu visoms fazėms. Neįmanoma valdyti kiekvienos fazės atskirai!

Skaitiklis neturi trumpos apsaugos nuo grandinės , todėl naudokite & nbsp; Viršūnė (MCB) jungiklis su tinkamai parinktais parametrais. Apsauga turėtų būti įdiegta:

• Priešais energijos matuoklį link maitinimo šaltinio
• kuo arčiau elektros skaitiklio
• Kiekvienos grandinės pradžioje, kur sumažėja leistina didžiausia srovė

Saugumo funkcijos

Skaitymas turi apsaugą nuo:

• Prieš perkaisdami, diapazonas 10–85 ° C
• Viršūnė, diapazonas 1a - 80a
• Per daug, diapazonas 120 V - 300 V
• įspūdis, diapazonas 80v - 210 V
• 3 fazės elektros asimetrija, 10% diapazonas - 100%
• Įtampos asimetrija, diapazonas 10–100%
• Vieno iš fazių trūkumas/išnykimas
• Atvirkštinės fazės tvarka

• Įtampos matavimas
• Dabartinis matavimas
• Galios matavimas

ūrimas duomenų nustatymas

Laikinieji duomenys, atskirti kiekvienai iš 3 fazių:

• Elektra
• galia
• įtampa

Visų etapų suvestinės duomenys:

• sunaudota elektros suma
• pagamintos elektros energijos (PV) suma
• SUM & Nbsp; Diena & nbsp; vartojimas
• Mėnesio santrauka
• Metinė matavimo istorija
• Energijos suvartojimo diagramos

tvarkaraščiai ir laikmačiai

Ar norite visiškai automatizuoti savo elektrinių prietaisų veikimą ir nesidomėti, ar ką nors įjungėte, ar išjungėte? Nustatykite lizdo darbo grafiką! Galite pasirinkti:
