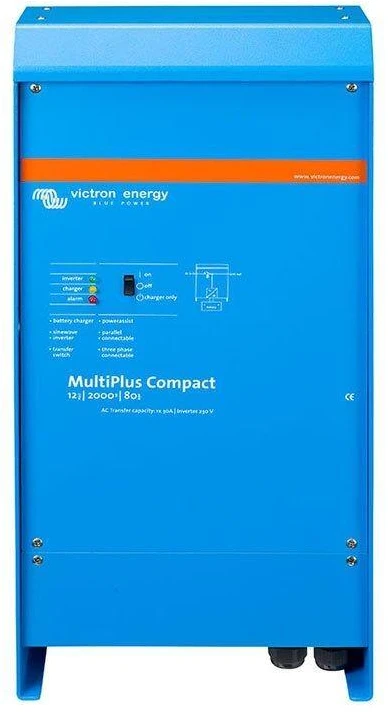

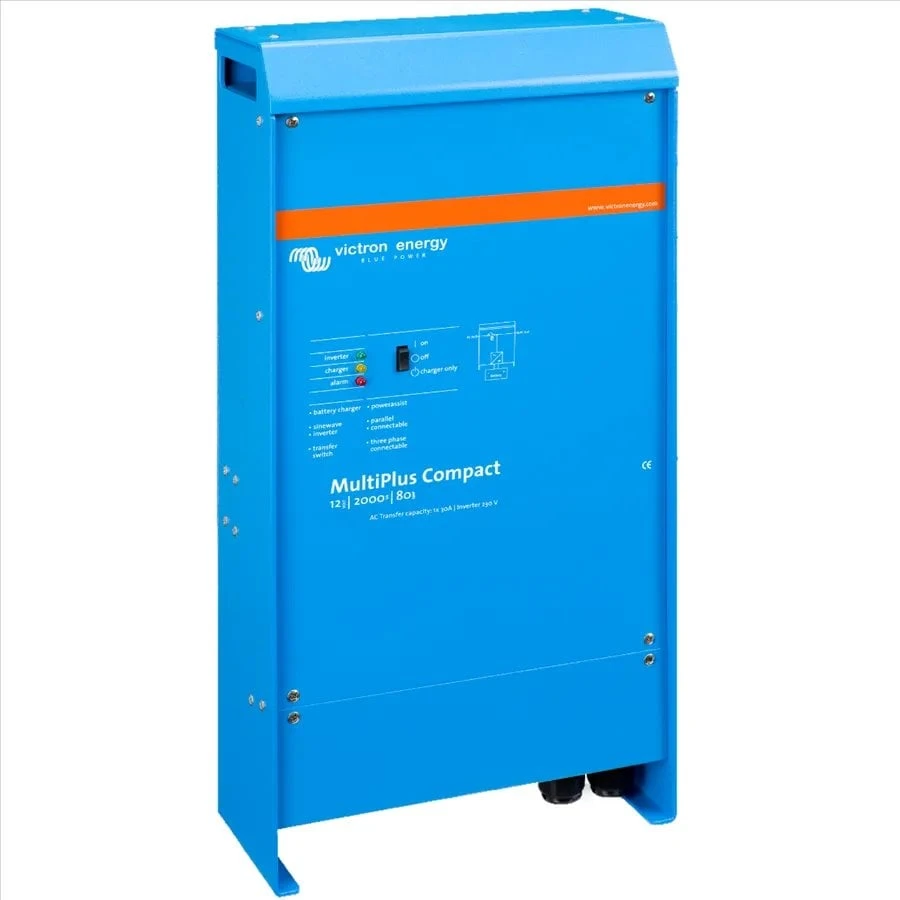

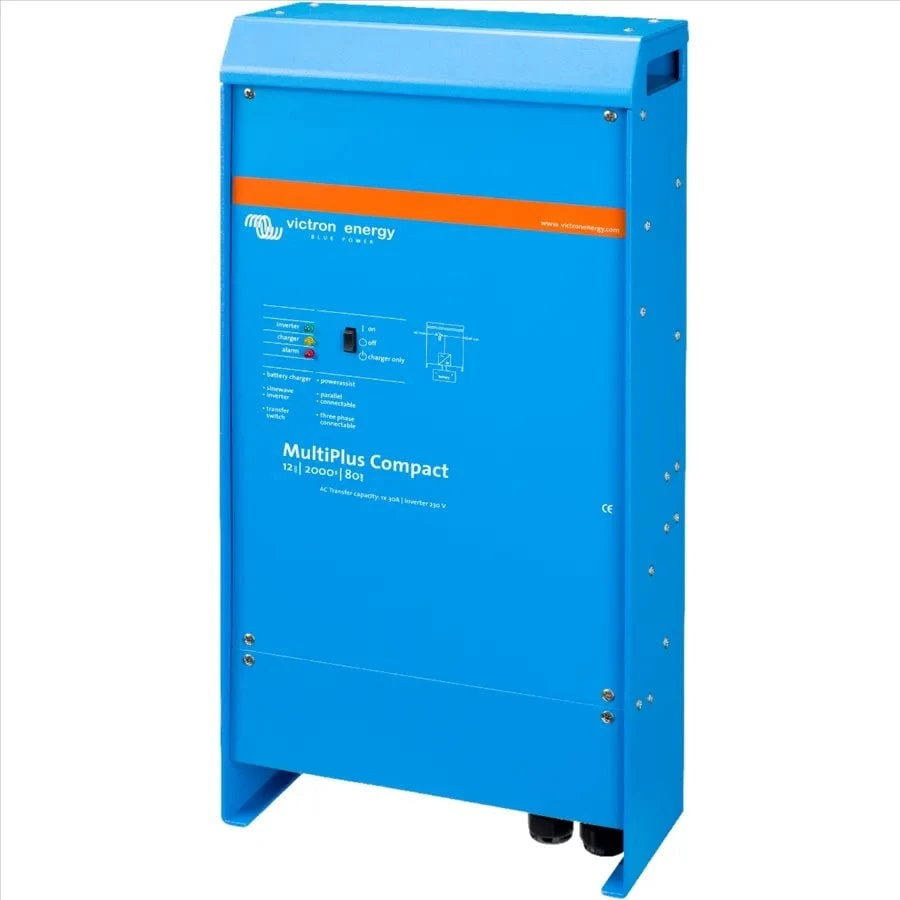

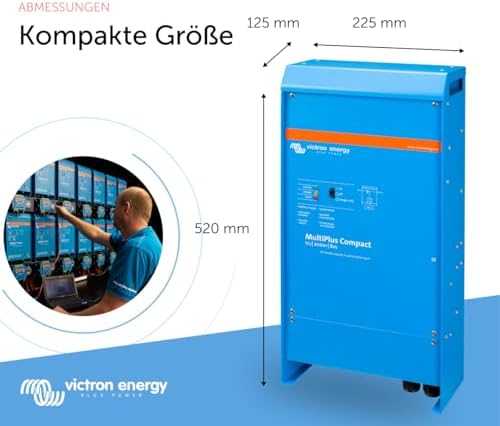

Victron Energy MultiPlus C 12/2000/80-30

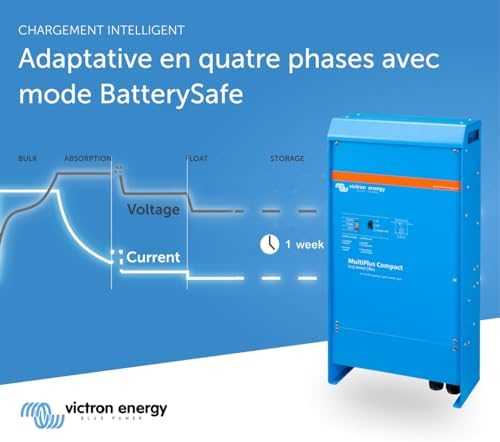

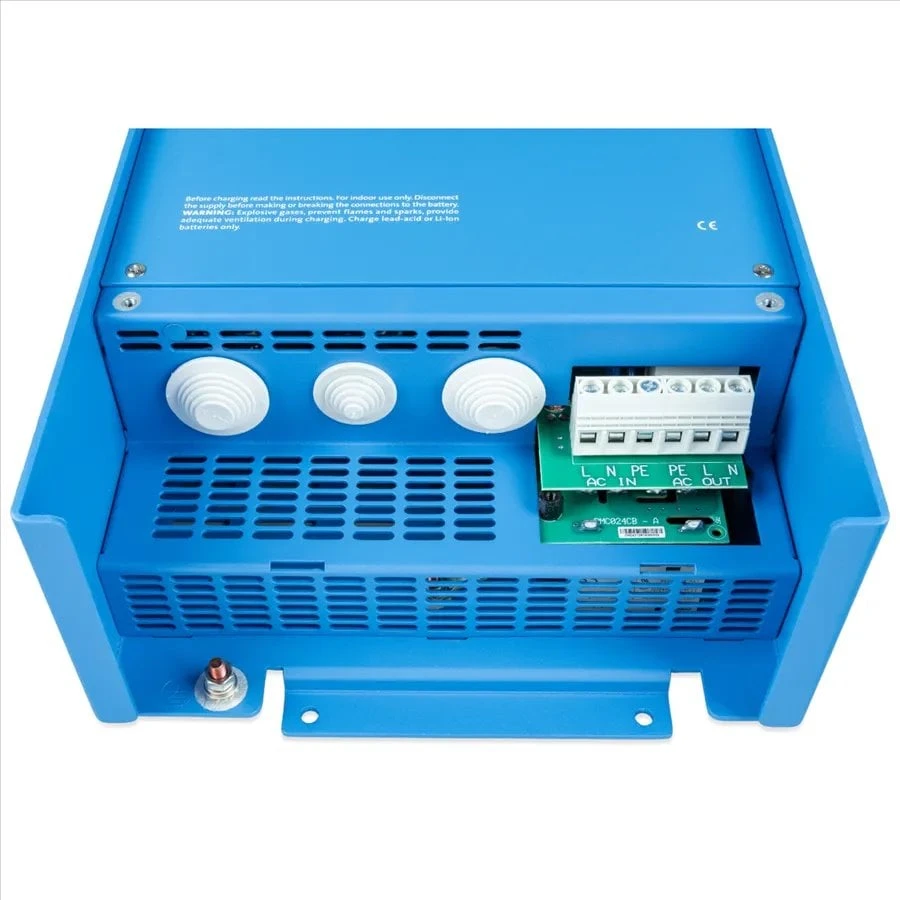

„MultiPlus“, kaip rodo pavadinimas, yra keitiklio ir įkroviklio derinys viename elegantiškame korpuse. Jo funkcijų spektrą sudaro gryno sinusoidės keitiklis, adaptyvus įkrovimas, „PowerAssist“ technologija ir kitos funkcijos, skirtos integravimui į įvairių tipų sistemas. Vienas kintamosios srovės įvestis „MultiPlus“ turi vieną kintamosios srovės įvestį, skirtą prijungti prie skirstomojo tinklo arba, pavyzdžiui, generatoriaus. Jei reikia dviejų kintamosios srovės įėjimų, renkamės „Quattro“ įrenginį. Du kintamosios srovės išėjimai „MultiPlus“ turi du kintamosios srovės išėjimus. Pagrindinis išėjimas AC1 užtikrina nepertraukiamą maitinimo tiekimą. Pavyzdžiui, veikiant UPS režimu, „MultiPlus“ perima prijungtų prietaisų maitinimo šaltinį (per mažiau nei 20 milisekundžių) tinklo ar generatoriaus gedimo atveju. Antrasis išėjimas veikia tik tada, kai yra prieinamas kintamosios srovės įėjimas (tinklas / generatorius). Todėl prie šio išėjimo galima prijungti apkrovą, kuri greitai iškrautų baterijas, pavyzdžiui, vandens šildytuvą, ir ji bus maitinama tik iš kintamosios srovės šaltinio (antrasis išėjimas yra modeliuose, kurių galia yra 3 kVA ir didesnė). Keturių pakopų įkrovimas su adaptyviu įkrovikliu ir dviem akumuliatoriaus įkrovimo išėjimais Pagrindinis išėjimas užtikrina galingą akumuliatoriaus įkrovimą per „adaptyvaus įkrovimo“ sistemą. Programinė įranga valdo trijų pakopų automatinį įkrovimo procesą, atsižvelgdama į akumuliatoriaus būklę, ir prideda ketvirtą įkrovimo etapą – palaikomąjį įkrovimą. Be to, „MultiPlus“ gali įkrauti antrą akumuliatorių, naudodamas nepriklausomą įkrovimo išėjimą, skirtą, pvz., generatoriaus paleidimo akumuliatoriams. „Multiplus“ skirtas įkrauti visų tipų švino, šarminius ir ličio akumuliatorius. Praktiškai neribota galia dėl lygiagretaus veikimo Lygiagrečiai gali veikti iki 6 „MultiPlus“ įrenginių, kad būtų pasiekta didesnė galia. Trifazis veikimas Trifaziam veikimui galima sukonfigūruoti tris to paties tipo įrenginius. Tačiau tai dar ne viskas: lygiagrečiai galima prijungti iki 6 trijų įrenginių rinkinių, kad būtų gauta iki 75 kW / 90 kVA keitiklio galia ir 2000 A įkrovimo galia. Unikalios „PowerAssist MultiPlus“ funkcijos savybės apsaugo nuo galios ribojamo kintamosios srovės šaltinio, pvz., srovės ribojamo elektros ryšio, perkrovos. Jei įvesties kintamosios srovės maitinimo šaltinis yra perkrautas, pirmiausia automatiškai sumažinama akumuliatoriaus įkrovimo srovė. Antra, išėjimo kintamąją srovę padidina iš akumuliatoriaus imama srovė. Saulės energijos kintamoji srovė gali būti prieinama net ir nutrūkus elektros tiekimui. „MuliPlus“ galima naudoti tiek autonominėse (salų) sistemose, tiek fotovoltinėse sistemose, prijungtose prie skirstomojo tinklo. „MultiPlus“ neturi įvesties FV masyvams, tačiau yra skirtas darbui su MPPT valdikliais (nuolatinės srovės prijungimo sistemomis) arba prie tinklo prijungtais inverteriais (kintamosios srovės prijungimo sistemomis). Sistemos konfigūracija Atskiros, pvz., UPS, instaliacijos atveju nustatymus galima lengvai atlikti per kelias minutes naudojant DIP jungiklius. Lygiagrečias ir trifazes programas galima konfigūruoti naudojant „VE.Bus Quick Configure“ programinę įrangą ir „VE.Bus System Configurator“ programinę įrangą. Autonominės ir hibridinės FV instaliacijos, skirtos savarankiškam vartojimui, įskaitant prie tinklo prijungtus keitiklius arba MPPT saulės įkroviklius, gali būti konfigūruojamos naudojant asistentą (specializuotą programinę įrangą konkrečioms reikmėms). Konfigūravimo programinę įrangą galite nemokamai atsisiųsti iš šios nuorodos (VE.Configure 3): https://www.victronenergy.com/support-and-downloads/software Aukščiau nurodytai programinei įrangai jums reikės kompiuterio ryšio sąsajos MK3-USB. Nuotolinis sistemų stebėjimas ir konfigūravimas. Stebėkite ir valdykite savo sistemą vietoje (LAN) arba nuotoliniu būdu per internetą iš bet kurios pasaulio vietos naudodami nemokamą VRM programėlę ir nemokamą VRM portalą. https://vrm.victronenergy.com/landingpage. Prieiga gali būti iš telefono, planšetinio kompiuterio, nešiojamojo kompiuterio ar stacionaraus kompiuterio, skirto įvairioms operacinėms sistemoms. Valdymo lygis neribotas – naudodami vieną iš toliau nurodytų valdymo pultų, galite stebėti ir konfigūruoti sistemą iš bet kurios pasaulio vietos. „MultiPlus“ siūlo daug veikimo variantų ir mes galime pasiūlyti sprendimus, atitinkančius įvairius vartotojų reikalavimus. Čia pateikiame dažniausiai pasitaikančius veikimo režimus: Hibridinis režimas. ESS – energijos kaupimo sistema. Šis režimas skirtas tik fotovoltinėms įrenginiams su turimu paskirstymo tinklu (DS), kai reikia maksimaliai išnaudoti pagamintą saulės energiją kartu su įprastu DS ir yra galimybė kaupti perteklinę energiją baterijose. Išsamų ESS sistemos vadovą galite rasti šioje nuorodoje: https://www.victronenergy.com/live/ess:design-installation-manual ESS sistemos konfigūracijų pavyzdžiai: 1. Klasikinė prie tinklo prijungta elektrinė su energijos kaupimu Kai skaitiklis užregistruoja tiekimą į skirstomąjį tinklą (toliau – DS), ESS sistema pradeda kaupti perteklinę energiją akumuliatoriuje. Kai tinklo skaitiklis užregistruoja energijos pirkimą iš skirstomojo tinklo, ESS sistema tiekia energiją iš akumuliatoriaus apkrovai. DS gedimo atveju fotovoltinė sistema neveikia, o kritiniai prietaisai (schemoje „Kritinės apkrovos“) maitinami iš „MultiPlus“ / „Quattro“ įrenginio kintamosios srovės išvesties – tai užtikrina, kad akumuliatorių iškrautų tik prioritetiniai prietaisai, o neprioritetiniai būtų atjungti. 2. Fotovoltinių plokščių energiją apdoroja MPPT saulės valdiklis. Šis sprendimas ypač tinka mažesnėms instaliacijoms ir turi didesnio efektyvumo pranašumą – nuolatinės srovės energija iš fotovoltinės plokštės kaupiama tiesiai nuolatinės srovės akumuliatoriuje. Palyginti su ankstesniu pavyzdžiu, pasiekiamas didesnis efektyvumas, nes nereikia nuolatinės srovės apdoroti į kintamąją srovę naudojant tinklo keitiklį ir vėl jos konvertuoti iš kintamosios srovės į nuolatinę srovę kaupimui akumuliatoriuje – tai sukelia 20–30 % nuostolius. DS gedimo (elektros energijos tiekimo nutraukimo) atveju vėl maitinami tik svarbiausi prietaisai, tačiau FV sistema išlieka visiškai funkcionali ir veikia visiškai salos / autonominiu režimu. 3. Variantas be tinklo skaitiklio. Vėlgi galima derinti su tinklo keitikliu ir MPPT saulės valdikliu. 4. Tai taip pat gali būti... ESS sistema veikia ir leidžia vienu metu derinti visus tris FV šaltinius. Salos – OFF-GRID režimas vietoms, kurios nėra prijungtos prie skirstomojo tinklo: „MultiPlus“ / „Quattro“ prijungtas prie akumuliatoriaus ir tiekia energiją prietaisams per AC1 išvestį. Prie kintamosios srovės įvesties galime prijungti generatorių, kurį galima paleisti automatiškai, remiantis keitiklio užklausa, arba rankiniu būdu. Paleidus generatorių, įrenginys tiekia energiją į 1 ir 2 kintamosios srovės išvestis ir vienu metu įkrauna akumuliatorius kartu su saulės baterijomis. Išjungus generatorių, energija vėl tiekiama iš akumuliatoriaus / saulės baterijų. Įrenginys turi du išėjimus apkrovai – pirmasis išėjimas veikia visada, antrasis – tik tada, kai generatorius veikia. Režimas mobiliesiems įrenginiams – nameliams ant ratų, karinėms transporto priemonėms, greitosios pagalbos automobiliams. „MultiPlus“ įrenginys rūpinasi visapusišku energijos tiekimo sprendimu transporto priemonėje. Prijungus prie elektros jungties, pvz., garaže, „MultiPlus“ įrenginys ima energiją prietaisams maitinti ir tuo pačiu metu įkrauna akumuliatorių. Atjungus nuo jungties, energija tiekiama iš akumuliatoriaus. UPS režimas. Labai populiarus pagrindinis UPS režimas. Nutrūkus elektros tiekimui, „MultiPlus“ nedelsdamas pradeda maitinti atsargines apkrovas iš akumuliatoriaus. Kai elektros tiekimas atnaujinamas, jis vėl persijungia į elektros tinklą ir automatiškai visiškai įkrauna akumuliatorių, kad sistema būtų paruošta darbui.
