1. Kokią galią generuoja šis saulės elektrinės komplektas?

Komplektas, kurį sudaro 16 TrinaSolar modulių po 425 W, generuoja 6,8 kW bendrąją galią. Šis 7 kW saulės elektrinės komplektas yra tinkamas vidutinio dydžio namui. Inverteris turi 8 kW vardinę kintamosios srovės galią, užtikrinančią efektyvų energijos konvertavimą.

2. Ar inverteris turi saugos funkcijas nuo viršįtampių?

Taip, SUNGROW inverteris įrengtas su II tipo apsauga nuo viršįtampių tiek nuolatinės, tiek kintamosios srovės grandinėse. Ši apsaugos sistema saugo įrangą nuo staigių įtampos šuolių, pavyzdžiui, per audrą. Be to, įtaisas turi greitą lanko gedimo aptikimo ir išjungimo grandinės pertraukiklį.

3. Kiek saulės modulių yra įrengta ir kokio jų efektyvumas?

Komplekte yra 16 monokristalinių TrinaSolar Vertex S modulių. Kiekvieno modulio efektyvumas siekia 21,3%, o bendra jų galia yra 6,8 kW. Moduliai naudoja aukšto tankio jungčių technologiją, kuri leidžia pasiekti didelį našumą net esant ribotam stogo plotui.

4. Kaip stebėti šios sistemos veikimo parametrus?

Sistemos veikimą galima stebėti visą parą naudojantis inverterio valdymo programa. Ryšys palaikomas belaidžiu būdu per WLAN arba Ethernet. Programa leidžia analizuoti energijos gamybos duomenis, atlikti diagnostiką ir gauti pranešimus apie galimus gedimus.

5. Ar šis komplektas tinka montuoti ant stogo?

Taip, moduliai yra sukurti montavimui ant įvairių stogų. Jie atlaiko iki 6000 Pa teigiamą apkrovą (sniegas) ir iki 4000 Pa neigiamą (vėją). Kiekvienas modulis sveria 21,8 kg, o kompaktiškas inverteris tvirtinamas prie sienos, todėl sistema neužima naudingo namų ploto.

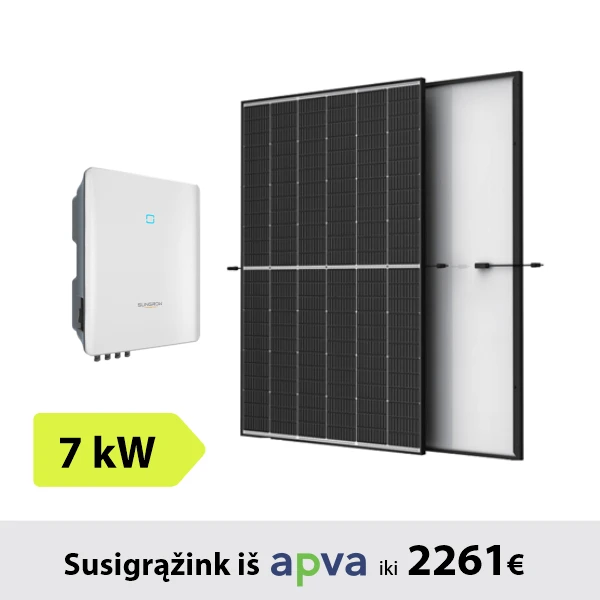

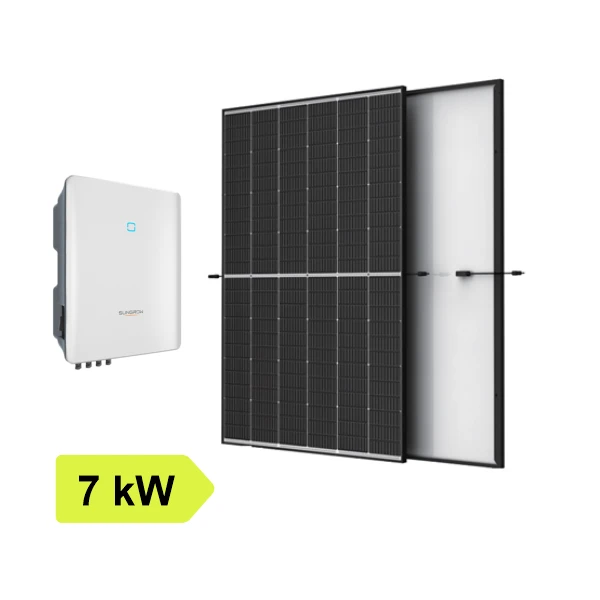

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai, žema kaina

AKCIJA! NEMOKAMAS PRISTATYMAS

Dokumentacija

SUNGROW Multi-MPPT Galios keitiklio duomenų lapas

TrinaSolar Vertex S Saulės modulio atitikties deklaracija

TrinaSolar Vertex S Saulės modulio duomenų lapas

TrinaSolar Vertex S Saulės modulio garantijos dokumentacija

7kW saulės elektrinės komplektą sudaro:

SUNGROW Multi-MPPT SG8.0RT styginis inverteris
16 vnt. saulės modulių TrinaSolar VERTEX S DE09R.08 425W

SUNGROW Multi-MPPT SG8.0RT styginis inverteris

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

DIDELIS NAŠUMAS

Mažesnė paleidimo ir didesnė MPPT įtampa
Suderinamas su dvipusiais moduliais
Įmontuota PID atkūrimo funkcija

IŠMANUS VALDYMAS

Išmanusis IV kreivės nuskaitymas
24/7 tiesioginis stebėjimas
Programinės įrangos atnaujinimai belaidžiu būdu

SAUGUS IR PATVARUS

Greitas lanko gedimo grandinės pertraukiklis
Įmontuotas II tipo DC ir AC SPD
Aukštas antikorozinis reitingas pagal C5

PAPRASTA IR PATOGU NAUDOTI

18 kg sveriantis kompaktiškas dizainas
Unikalios "push-in" jungtys
Greitas ir paprastas paleidimas naudojant programėlę

ELEKTROS GRANDINĖS SCHEMA

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

EFEKTYVUMO KREIVĖ

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

16 vnt. TrinaSolar VERTEX S DE09R.08 425W galingumo monokristalinių modulių

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Fotovoltinis modulis TrinsaSolar skirtas ieškantiems didžiausio efektyvumo mažame plote. Atlikta daugybė bandymų ir yra sertifikuoti dizaino, saugumo ir kokybės bandymų srityse: IEC61215/IEC61730/IEC61701/IEC62716.

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Mažas dydis, didelė galia

Generuoja iki 435 W, 21,8 % modulio efektyvumas su didelio tankio jungčių technologija.
Multi-šynų technologija geresniam šviesos surinkimui, srovės pralaidumui ir didesniam patikimumui.
Puikus veikimas esant silpnam apšvietimui (IAM), naudojant elementų procesą ir modulių medžiagų optimizavimu.

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Universalus sprendimas gyvenamųjų ir komercinių pastatų stogams

Suprojektuota taip, kad būtų suderinama su esamais pagrindiniais inverteriais, optimizatoriais ir montavimo sistemomis.
Puikus dydis ir nedidelis svoris, kad būtų lengva montuoti.
Paprasta priežiūra
Lankstūs sistemos diegimo sprendimai

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Didelis patikimumas

Teigiama apkrova iki 6000 Pa (sniegas)
Neigiama apkrova iki 4 000 Pa (vėjas)

Matmenys

7kW Saulės elektrinės komplektas: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Specifikacijos

Techninės specifikacijos SUNGROW Multi-MPPT SG8.0RT styginio inverterio
Modelis	SG8.0RT
Įvestis (DC)
Rekomenduojama maksimali PV įvesties galia	12 kW
Maksimali PV įvesties įtampa	1100 V
Minimali PV įvesties įtampa / Paleidimo įvesties įtampa	180 V
Nominalioji įvesties įtampa	600 V
MPP įtampos diapazonas	160 V – 1000 V
Nepriklausomų MPP įvesčių skaičius	2
Fotovoltinių stygų skaičius vienam MPPT	2 / 1
Maksimali PV įvesties srovė	37.5 A (25 A / 12.5 A)
Maksimali įvesties jungties srovė	30A
Maksimali DC trumpojo jungimo srovė	48 A（32 A / 16 A)
Išvestis (AC)
Nominali AC galia (@230 V, 50 Hz)	8000 W
Maksimali AC išvesties galia	8000 VA skirta: "AU", "BE", "DE", 8800 VA kitiems
Maksimali AC išvesties srovė	13.3 A
Nominali AC įtampa	3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V
AC įtampos diapazonas	180 V – 276 V
Nominalusis tinklo dažnis / Tinklo dažnio diapazonas	50 Hz / 45 – 55 Hz 60 Hz / 55 – 65 Hz
Harmoninis (THD)	<3 % (esant nominaliajai galiai)
Galios faktorius esant vardinei galiai / Reguliuojamas galios faktorius	>0,99 / 0,8 pirmaujantis ... 0,8 atsiliekantis
Įvesties fazės / AC jungtis	3 / 3
Efektyvumas
Maksimalus efektyvumas	98.40 %
Europinis efektyvumas	97.80 %
Apsauga
Tinklo stebėjimas	Taip
DC apsauga nuo atvirkštinio jungimo	Taip
AC apsauga nuo trumpojo jungimo	Taip
Apsauga nuo srovės nuotėkio	Taip
Apsauga nuo viršįtampių	DC II tipas / AC II tipas
DC jungiklis	Taip
Lanko gedimo grandinės pertraukiklis (AFCI)	Taip
PID atkūrimo funkcija	Taip
Bendri duomenys
*Matmenys (PAG)*	370 * 480 * 195 mm
Montavimo būdas	Tvirtinimo prie sienos laikiklis
Svoris	18 kg
Topologija	Be transformatoriaus
Apsaugos laipsnis	IP65
Darbinės aplinkos temperatūros diapazonas	-25 ℃ iki 60 ℃
Leidžiamas santykinės drėgmės diapazonas	0% – 100%
Aušinimo būdas	Natūralus aušinimas
Maksimalus darbinis aukštis	4000 m
Triukšmas (tipinis)	35dB (A)
Ekranas	LED
Ryšys	WLAN, Ethernet, RS485, DI, DO
DC jungties tipas	MC4
AC jungties tipas	"Plug and play"
Atitiktis	EN 61000-6-1/-3, IEC62109-2, IEC 61727, IEC 62116, AS/NZS 4777.2:2015, VDE-AR-N-4105, DIN VDE0126-1-1, CEI 0-21, EN50549-1
Pastaba	: Australijoje, Belgijoje ir Vokietijoje Maksimali AC išvesties galia: SG5.0RT yra 5000VA, SG10RT - 10000VA, SG15RT - 15000VA, SG20RT - 20000VA, *: Australijoje, 6999W, 6999 VA
Techninės specifikacijos 16 vnt. TrinaSolar VERTEX S DE09R.08 425W galingumo monokristalinių modulių
ELEKTROS DUOMENYS (STC)
Maksimali galia Vatais-PMAX (Wp)	425
Galios tolerancija-PMAX (W)	0/+5
Maksimali galios įtampa-VMPP (V)	41.5
Maksimali galios srovė-IMPP (A)	10.24
Atviros grandinės įtampa-VOC (V)	49.9
Trumpojo jungimo srovė-ISC (A)	10.74
Modulio efektyvumas η m (%)	21.3
ELEKTROS DUOMENYS (NOCT)
Maksimali galia-PMAX (Wp)	321
Maksimali galios įtampa-VMPP (V)	39.1
Maksimali galios srovė-IMPP (A)	8.21
Atviros grandinės įtampa-VOC (V)	46.9
Trumpojo jungimo srovė-ISC (A)	8.66
MECHANINIAI DUOMENYS
Elemento medžiaga	Monokristalinė medžiaga
Elementų skaičius	144
Modulio matmenys	1762×1134×30 mm
Svoris	21.8 kg
Stiklas	3,2 mm, didelio pralaidumo, AR danga padengtas termiškai sustiprintas stiklas
Medžiaga, iš kurios pagamintas korpusas	EVA/POE
Nugarėlė	Balta
Rėmas	30 mm anoduoto aliuminio lydinio
"J-Box"	IP 68 klasė
Kabeliai	Fotovoltinės technologijos kabelis 4,0 mm² "Landscape": 1100/1100 mm "Portrait": 280/350 mm* * Tik pagal specialų užsakymą
Jungtis	TS4 / MC4 EVO2* * Tik pagal specialų užsakymą
TEMPERATŪROS RODIKLIAI
NOCT (Nominali darbinė elemento temperatūra)	43 °C (±2 K)
PMAX temperatūros koeficientas	-0,34 %/K
VOC temperatūros koeficientas	-0,25 %/K
ISC temperatūros koeficientas	0,04 %/K
MAKSIMALŪS RODIKLIAI
Darbinė temperatūra nuo	-40 iki +85 ºC
Didžiausia sistemos įtampa	1500 V DC (IEC)
Maksimali saugiklių nominalioji vertė	20 A
