SWITCH ATTE IP-8-20-E DO 8 KAMER IP

Model: IP-8-20-E

Przeznaczenie

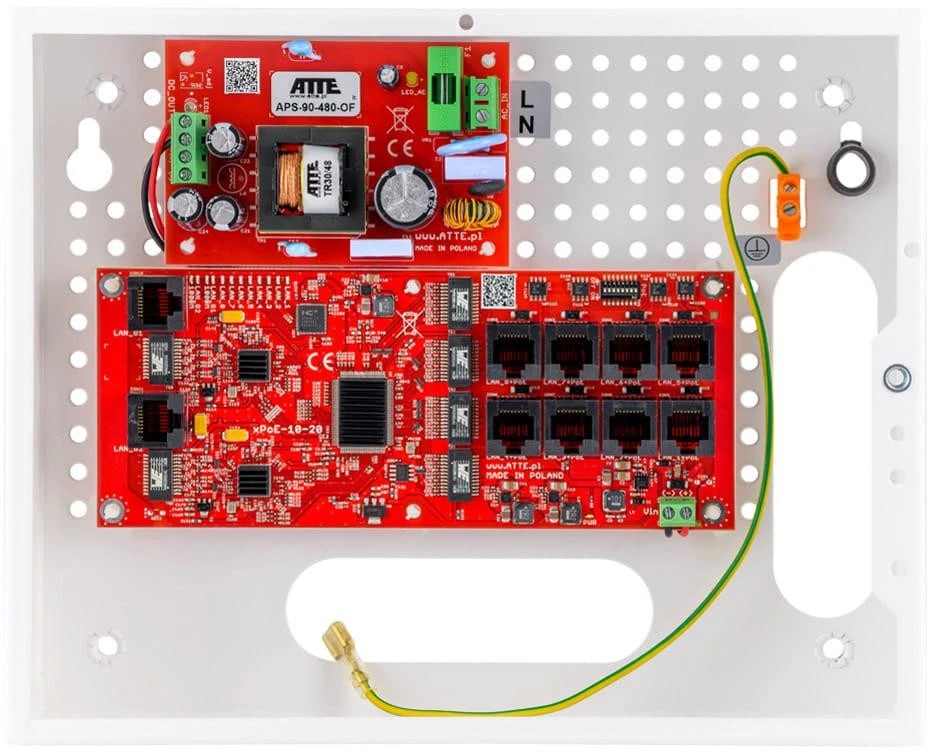

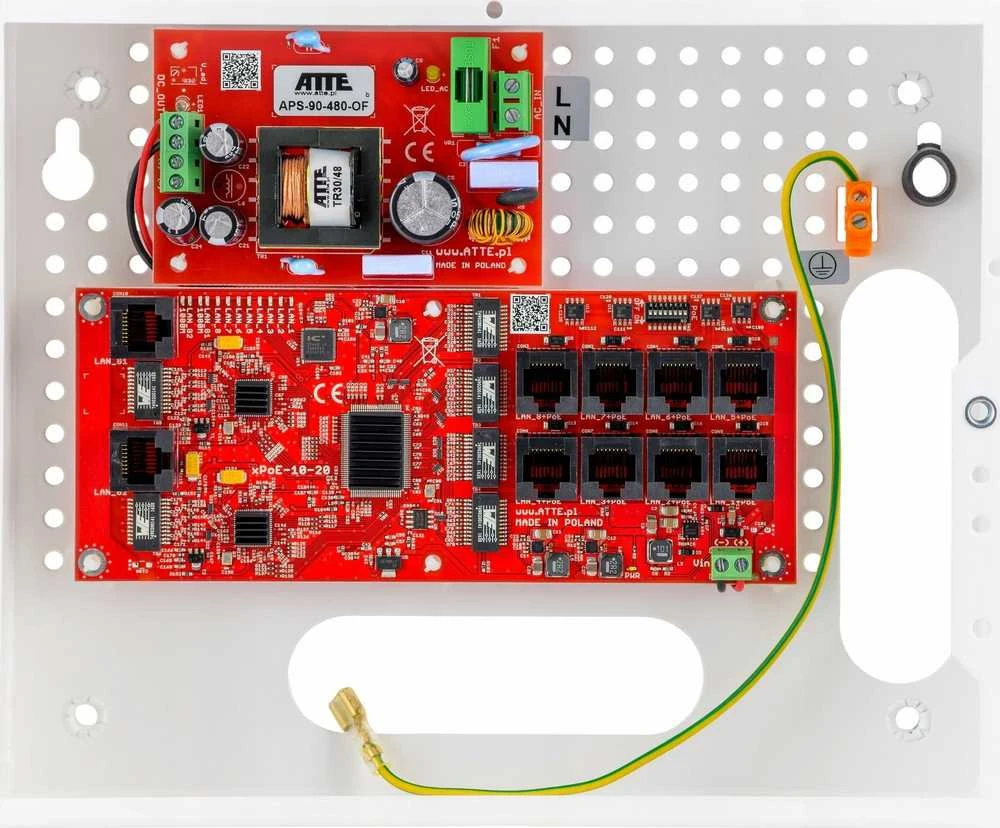

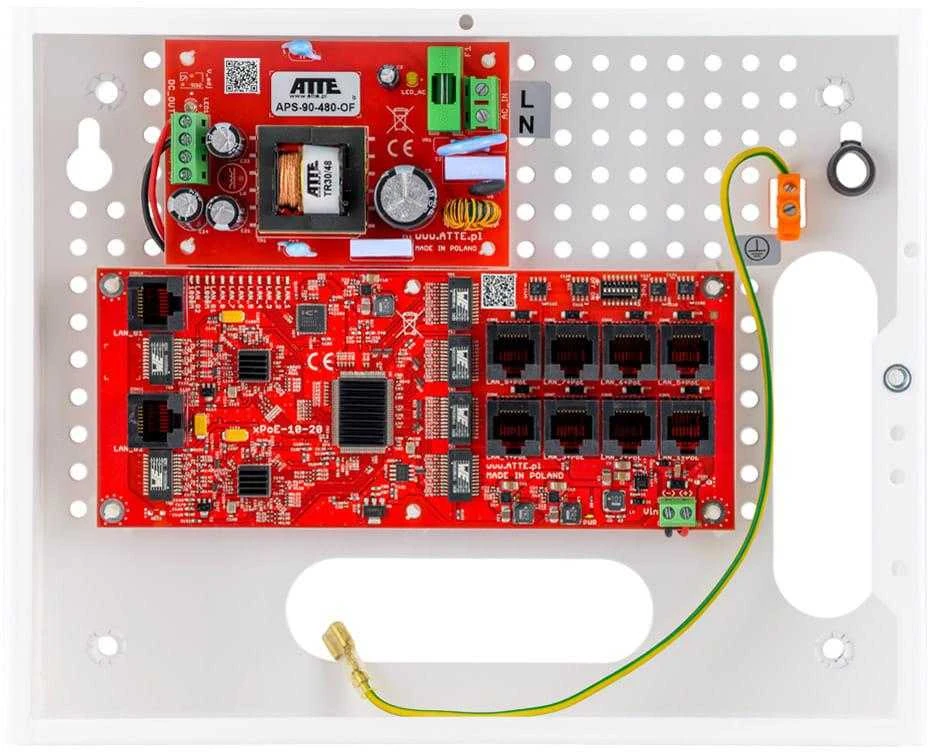

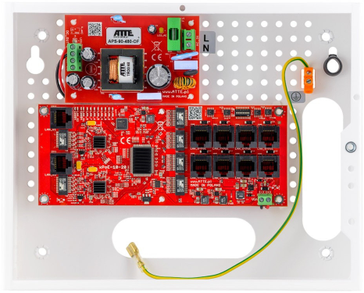

IP-8-20-E to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP . Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

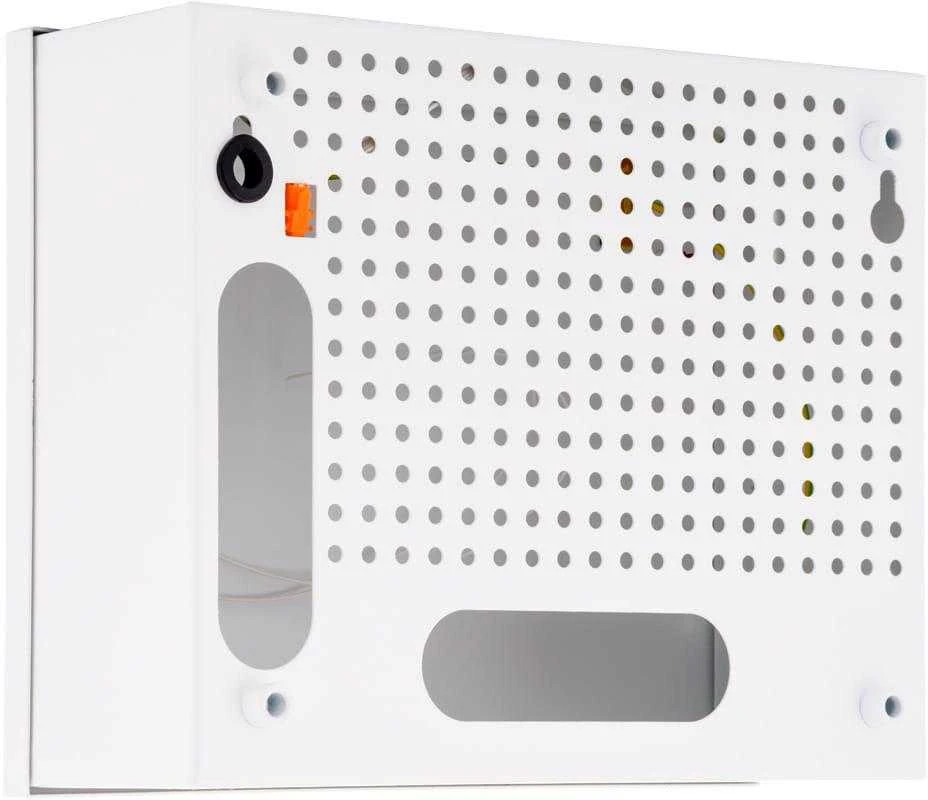

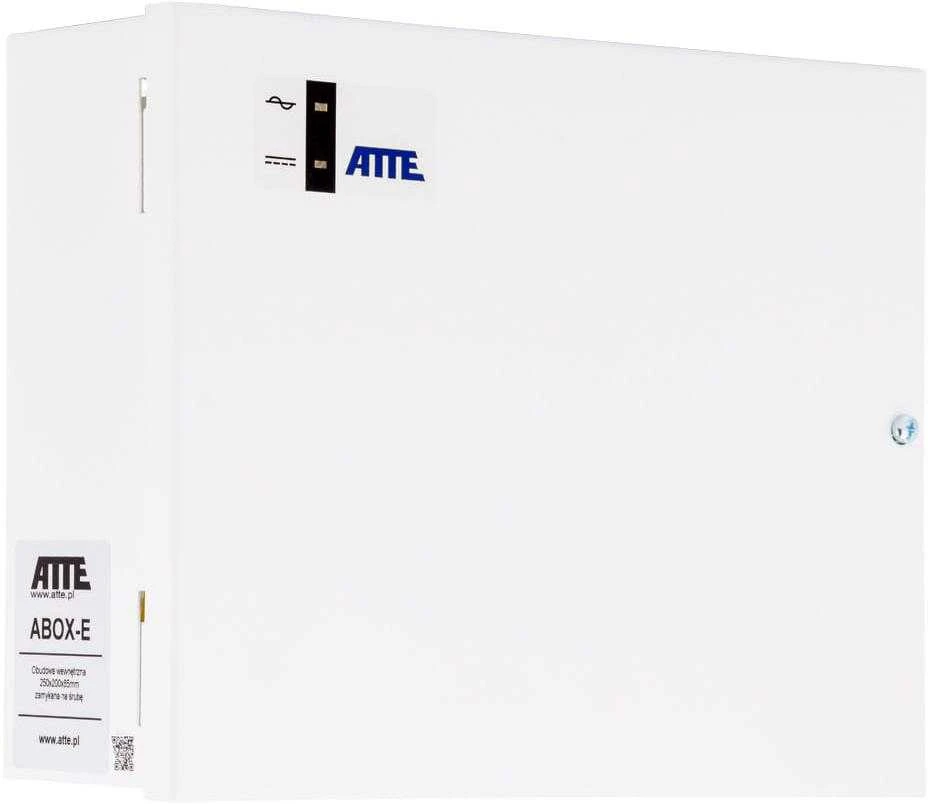

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Najważniejsze cechy i funkcje:

obsługa kamer 4K Ultra HD
możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
możliwość wyłączenia zasilania na portach PoE
wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
do 40W mocy na portach PoE (LAN_1 do LAN_8)
łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
wysoka sprawność modułu zasilacza (>90%)
łatwy i szybki serwis instalacji dzięki modułowej budowie
łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
możliwość zachowania zapasu kabli wewnątrz obudowy
przepusty kablowe z tyłu obudowy
dystans do ściany/powierzchni montażowej

Specyfikacja

Porty LAN	10 portów RJ45(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Obsługiwane odbiorniki PoE (standard / moc max)	802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8
Wyjścia PoE (standard / tryb zasilania)	LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)	LAN_1...LAN_8 0,75A / elektroniczny (auto-powrót)
Mikroprzełączniki SW1 (DIP switch)	przełączniki 1...8 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_8
Zasilacz sieciowy (rodzaj / typ)	impulsowy SMPS / APS-90-480-OF
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)	9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
Zabezpieczenie termiczne zasilacza	TSD (thermal shutdown) 130°C, wymaga restartu
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia	180...240VAC / T3,15A bezpiecznik topikowy F1
Moc wyjściowa zasilacza (ciągła)	96W
Sprawność zasilacza	92% @90W
Napięcie wyjściowe zasilacza (zasilania kamer PoE)	48V +/-2%
Montaż obudowy	naścienny, otwory montażowe 6mm
Montaż urządzeń wewnątrz obudowy	systemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy	-10°C...+40°C
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)	ABOX-E / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany
Wymiary / masa netto / stopień ochrony	250x200x85mm / 1,51kg / IP20
