Šakotuvas Planet IP30 6 prievadų gigabitų jungiklis su 4 prievadų 802.3AT POE+ ir 2 prievadų 100/1000X SFP (nuo -40 iki 75 C)

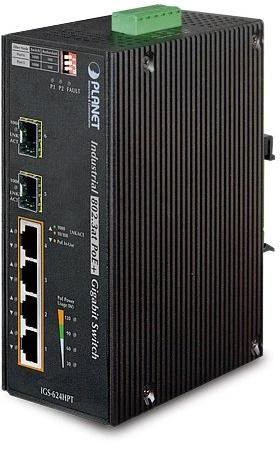

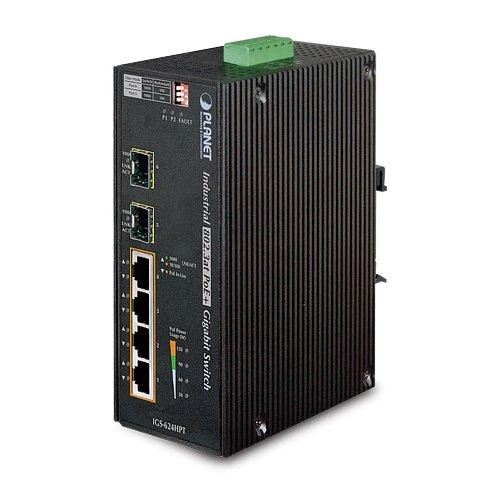

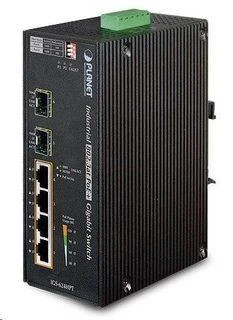

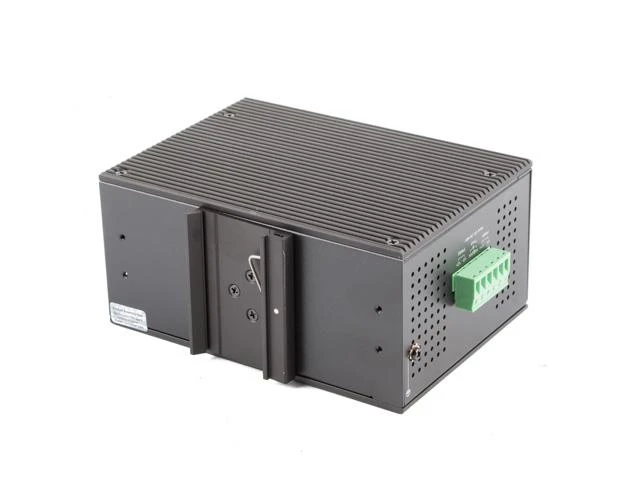

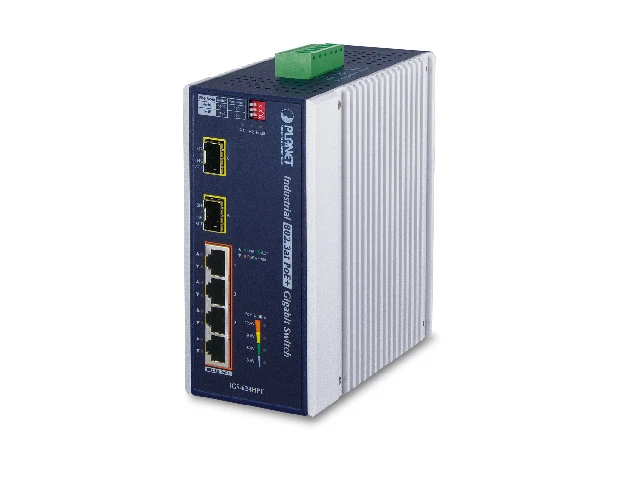

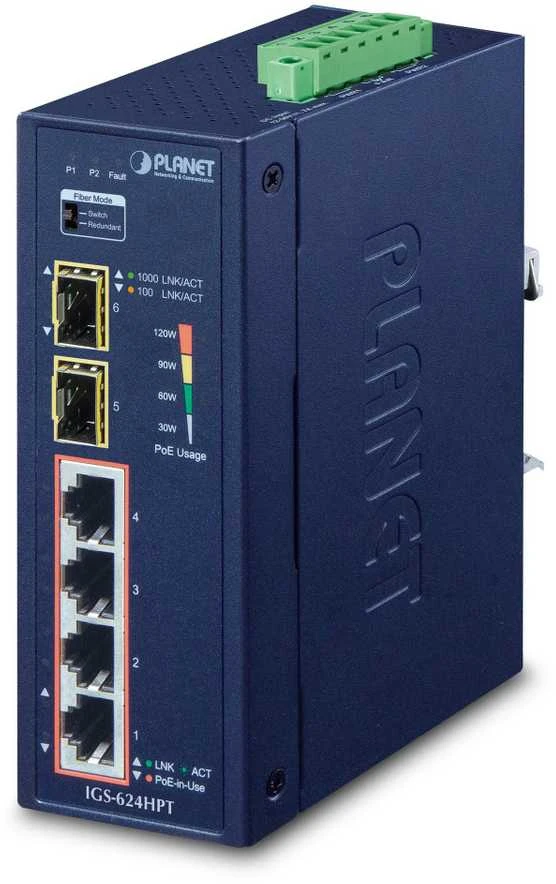

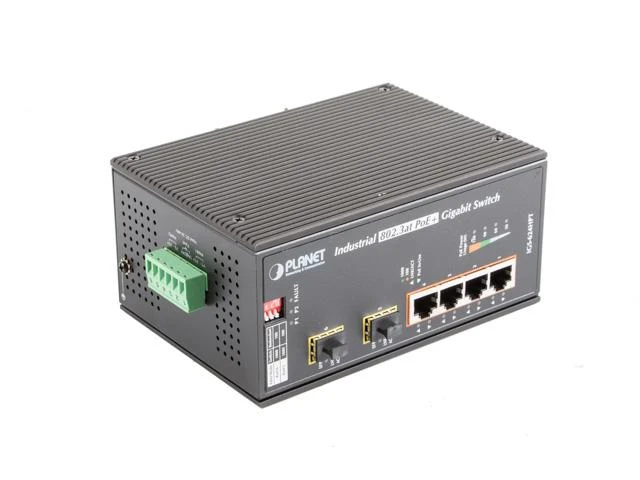

Didelio atstumo didelės galios PoE ir Gigabito duomenų išplėtimo sprendimas \nPLANET IGS-624HPT yra pramoninis Gigabit 802.3at PoE+ jungiklis, užtikrinantis neblokuojančią laidų spartą ir didelį lankstumą gigabito eterneto plėtiniui atšiaurioje pramonės aplinkoje. Jame yra 4 prievadų 10/100/1000Base-T varis su 802.3af/at PoE purkštuvu ir 2 papildomos 100/1000Base-X SFP šviesolaidinės sąsajos, pateiktos IP30 tvirtame tvirtame korpuse su pertekline maitinimo sistema. IGS-624HPT puikiai tinka diegti stebėjimo sistemas ir užtikrinti valdymo bei belaidžio ryšio paslaugas sudėtingose klimato sąlygose, kurių temperatūros diapazonas yra nuo -40 iki 75 laipsnių C. Didelės galios PoE saugumo ir viešųjų paslaugų programoms \nKad patenkinti poreikius Didelio galingumo PoE tinklo programoms, IGS-624HPT turi 4 10/100/1000 Mbps prievadus su IEEE 802.3af ir IEEE 802.3at Power over Ethernet Plus (PoE+), kurie sujungia iki 30 vatų galios ir duomenų viename prievade. per vieną Cat.5E / 6 Ethernet kabelį. Visiškai 120 vatų PoE išvesties galia visoje sistemoje, IGS-624HPT sukurtas specialiai tam, kad patenkintų didėjantį daugiau energijos suvartojančių tinklo PD (maitinamų įrenginių), pvz., PTZ (Pan, Tilt & Zoom) / Speed Dome tinklo kamerų, poreikį. , kelių kanalų (802.11a / b / g / n) lauko belaidžio LAN prieigos taškai ir kiti PoE tinklo įrenginiai teikia dvigubą PoE maitinimą, o ne dabartinį įprastą 802.3af PoE. Pažangus LED indikatorius, skirtas PoE naudojimui realiuoju laiku \nIGS-624HPT padeda naudotojams lengvai ir efektyviai stebėti dabartinę PoE energijos naudojimo būseną naudojant pažangią LED indikaciją. Pramoninio Gigabit PoE+ jungiklio priekiniame skydelyje, vadinamame „PoE energijos naudojimu“, yra keturi oranžiniai šviesos diodai, rodantys 30 W, 60 W, 90 W ir 120 W PoE energijos suvartojimą. Patogi ir patikima maitinimo sistema \nSiekiant palengvinti 802.3at didelės galios PoE naudojimą su dažniausiai naudojamu 48 V nuolatinės srovės maitinimo įvestimi transporte ir pramoniniu lygiu, IGS-624HPT taiko 48 V DC iki 52 V DC maitinimo padidinimo technologiją, kad išspręstų maitinimo šaltinio problemą. nereikia specialių maitinimo šaltinių, kad būtų pasiektas didelio galingumo PoE+ išvesties lygis. Siekiant padidinti veikimo patikimumą ir lankstumą, IGS-624HPT yra su dviem nuolatinės srovės maitinimo įvesties jungtimis, skirtomis perteklinio maitinimo šaltinio įrengimui. Didelis PoE plėtinio energijos biudžetas \nTurėdamas 30 vatų PoE išvesties galimybę, IGS-624HPT gali išplėsti daug didesnį atstumą, naudodamas PLANET PoE plėtiklį IEEE 802.3af PoE PD įrenginiams, kuriuos galima įdiegti daugiau nei 100 metrų atstumu, maitinti. Sujungus kelis PLANET PoE plėtiklius, jis suteikia didelį lankstumą padvigubinti, patrigubinti arba keturis kartus padidinti PoE tinklo atstumą. Aplinkai atsparus dizainas \nIGS-624HPT yra aprūpintas tvirtu IP30 metaliniu korpusu, kad būtų lengva naudoti sunkioje pramoninėje aplinkoje. Su IP30 pramoninio korpuso apsauga IGS-624HPT užtikrina aukštą atsparumo elektromagnetiniams trukdžiams ir didelių elektros šuolių, kurie paprastai būna augalų grindyse arba šaligatvio eismo valdymo spintose, lygį. IGS-624HPT gali veikti esant temperatūrai nuo -40 iki 75 laipsnių C, todėl jį galima patalpinti beveik bet kurioje sudėtingoje aplinkoje. IGS-624HPT taip pat leidžia montuoti ant DIN bėgelio arba ant sienos, kad būtų galima efektyviai išnaudoti spintelės erdvę. Šviesolaidinio ryšio jungties galimybė išplėsti tinklo diegimo diapazoną \nDu SFP lizdai yra suderinami su 100Base-FX arba 1000Base-SX / LX / WDM per SFP (Small Form Factor Pluggable) šviesolaidinius siųstuvus. Šviesolaidinio ryšio galimybė garantuoja pralaidumą visiems mazgams, prijungtiems prie tinklo, o Gigabit Ethernet atstumas gali būti pratęstas nuo 550 metrų (Multi-Mode šviesolaidinis kabelis) iki 10/20/30/40/50/70/120 kilometrų ( Vienmodžio arba WDM pluošto). Reguliuojamas 6 prievadų perjungimo režimas arba 4 + 2 skaidulų perteklinis režimas \nPer integruotą DIP jungiklį IGS-624HPT galima sukonfigūruoti kaip 6 prievadų Ethernet jungiklį arba 4+2 skaidulų perteklinį režimą. Naudodamas 6 prievadų perjungimo režimą, IGS-624HPT gali veikti naudojant „Store-and-Forward“ mechanizmą su dideliu našumu; kita vertus, kai veikia 4+2 skaidulų perteklinis režimas, jis užtikrina greitą skaidulų perteklinį ryšį itin svarbioms Ethernet programoms. Perteklinis režimas taip pat palaiko automatinio atkūrimo funkciją. Jei paketo paskirties prievadas yra susietas, jis persiųs paketą į kitą atsarginės poros prievadą.
