Šakotuvas Multiswitch 9 / 16...

Pagrindinė informacija

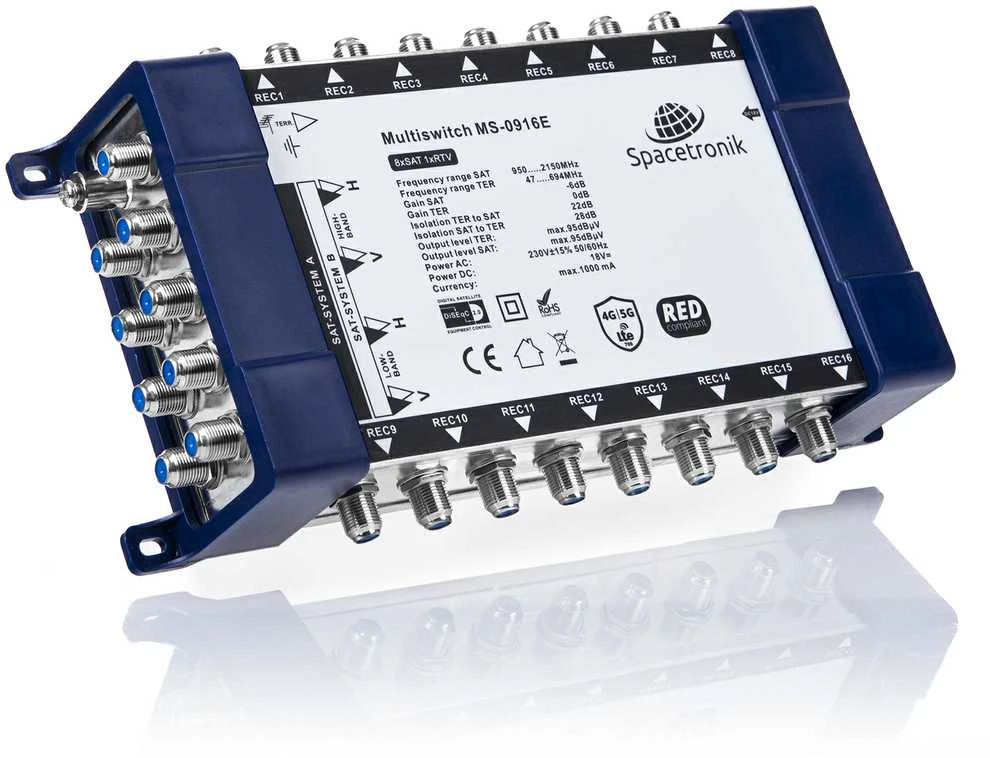

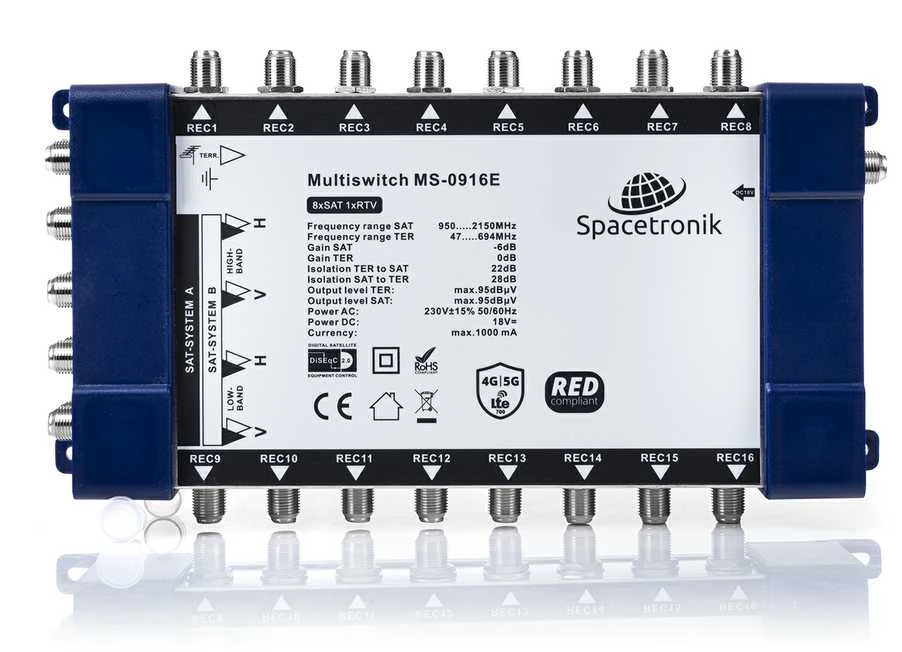

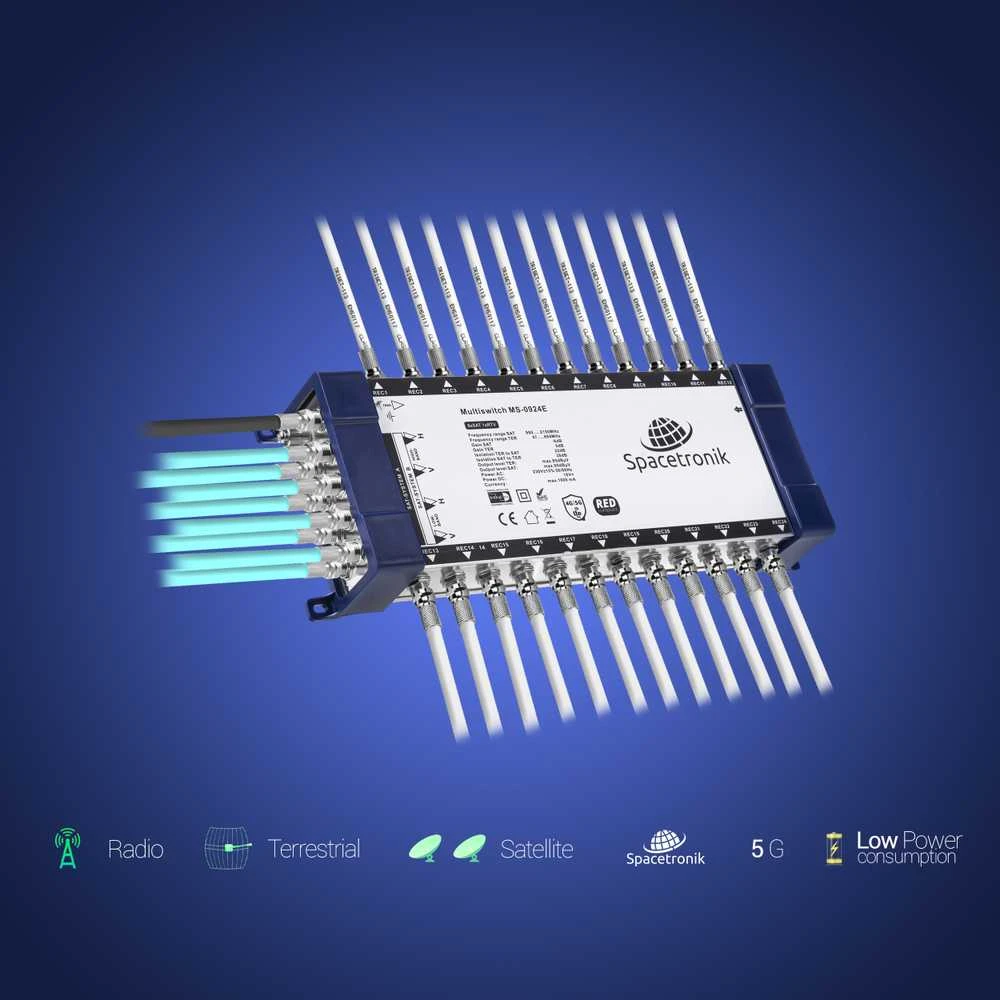

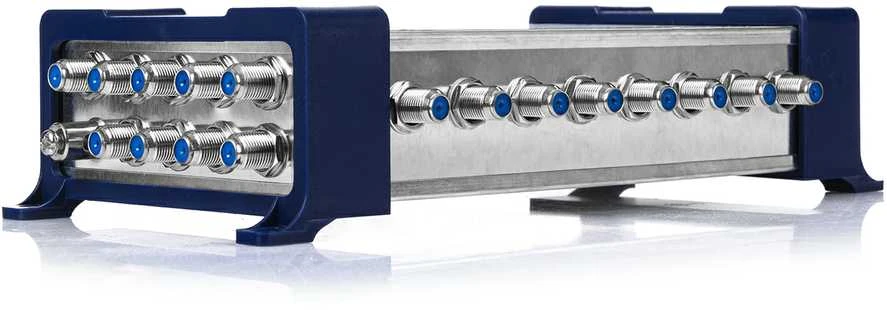

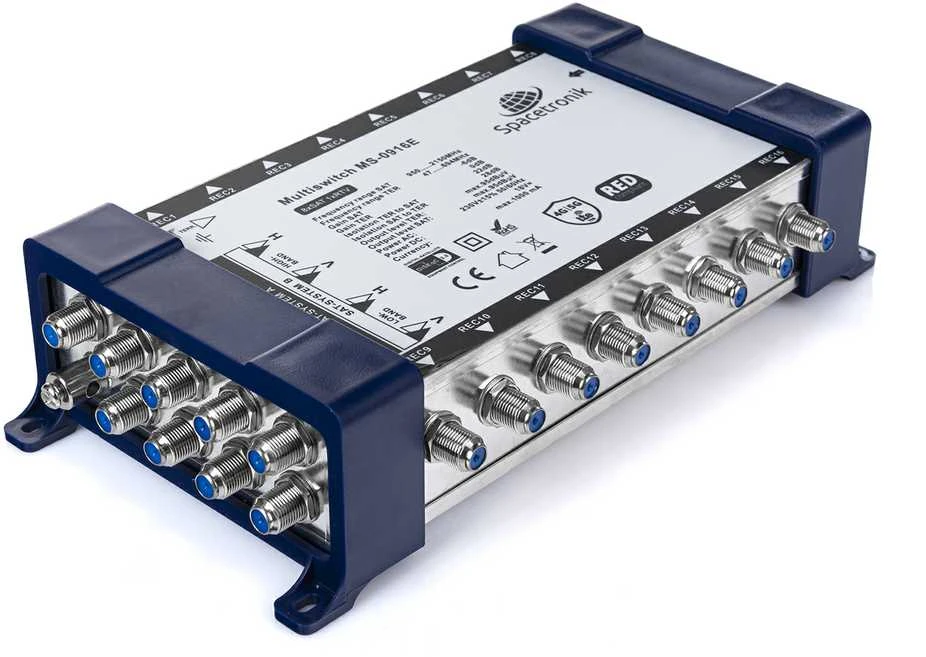

„Spacetronik E“ serijos MS-0916E 9/16 kanalų multijungiklis. Skirtas DVB-S2 palydovinių ir DVB-T/T2 antžeminių signalų paskirstymui. Leidžia prijungti iki 16 RTV-SAT abonentinių lizdų. Įrengti 8 SAT įėjimai ir 1 TER įėjimas. F tipo jungtys. Išorinis maitinimo šaltinis.

Paraiška

Palydovinės ir antžeminės televizijos sistemų įrengimui patalpose. Skirta naudoti su palydovinėmis antenomis, kurių skersmuo ne mažesnis kaip 0,8 m, arba antžeminės televizijos antenomis. Montavimas vietose, apsaugotose nuo oro sąlygų ir neteisėtos prieigos.

Specifikacija

Įėjimai / išėjimai
- Įėjimų skaičius: 8 SAT, 1 TER
- Išėjimų skaičius: 16
- Jungtys: F tipo kištukas
- Įėjimo / išėjimo varža: 75 omai

Dažnių diapazonai
- SAT: 950–2150 MHz
- TER: 47–694 MHz

Stiprinimo ir signalo lygiai
- SAT stiprinimas: nuo -3 iki 6 dB
- TER stiprinimas: nuo -7 iki 2 dB
- SAT išėjimo lygis (IMD3 - 35 dB): 100 dBV
- TER išėjimo lygis (IMD3 - 60 dB): 88 dBV

Izoliacija ir slopinimas
- TER ir SAT izoliacija: 30 dB
- SAT ir TER izoliacija: 28 dB
- H/V poliarizacijos atskyrimo izoliacija: 25 dB
- Išėjimo izoliacijos TER: 22 dB
- SAT izoliacija už diapazono ribų: 30 dB
- SAT įvesties grįžtamasis nuostolis: 10 dB
- SAT išėjimo grįžtamasis nuostolis: 7 dB
- TER įvesties grįžtamojo signalo nuostoliai: 11 dB
- TER išėjimo grįžtamasis nuostolis: 8 dB

Maitinimo šaltinis
- Maitinimo šaltinis: maks. 18 V
