Šakotuvas Multiswitch 5 / 12...

Pagrindinė informacija

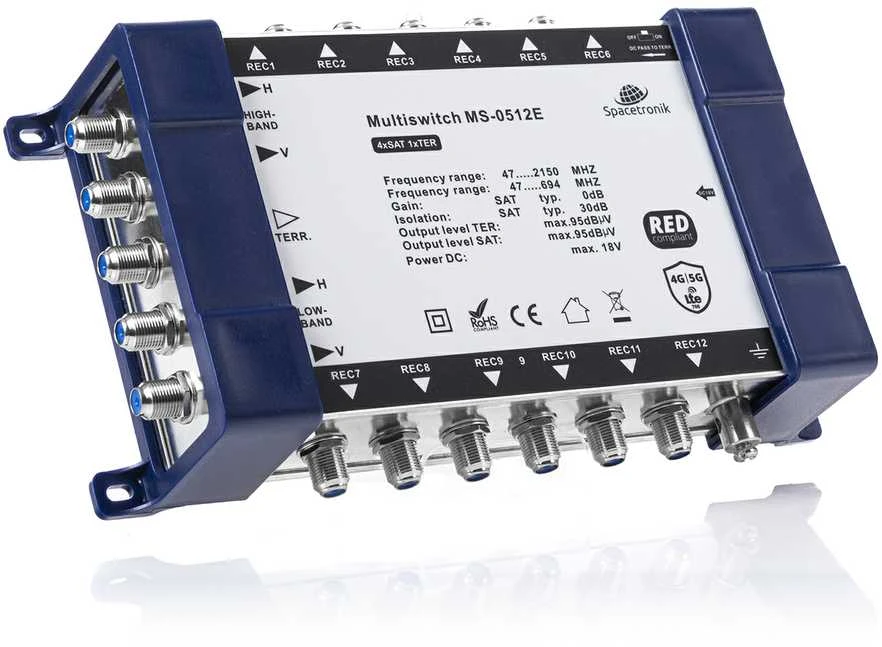

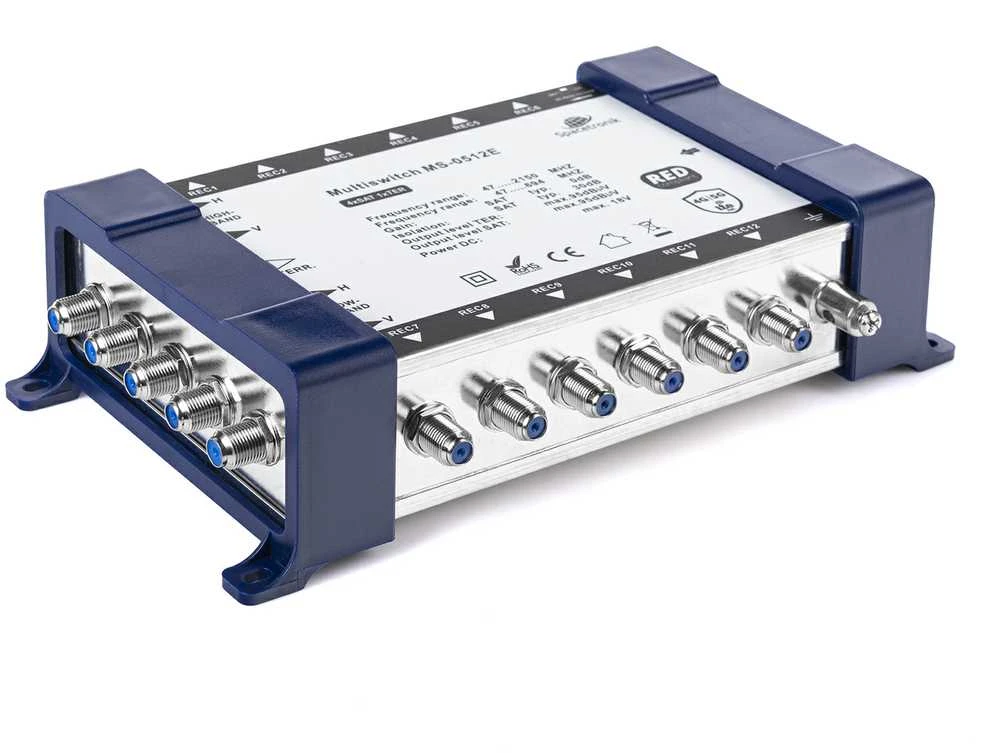

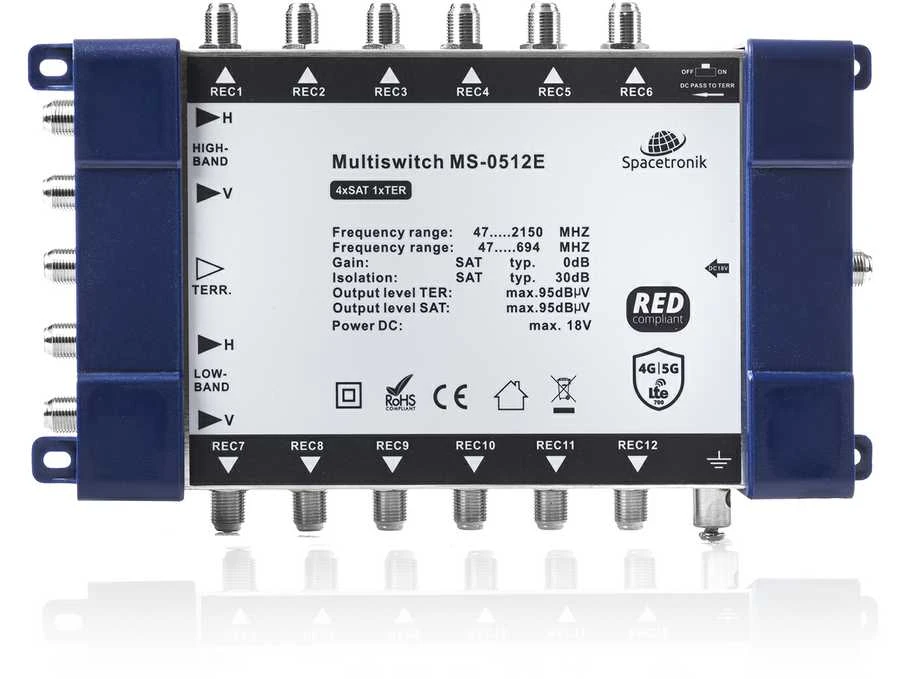

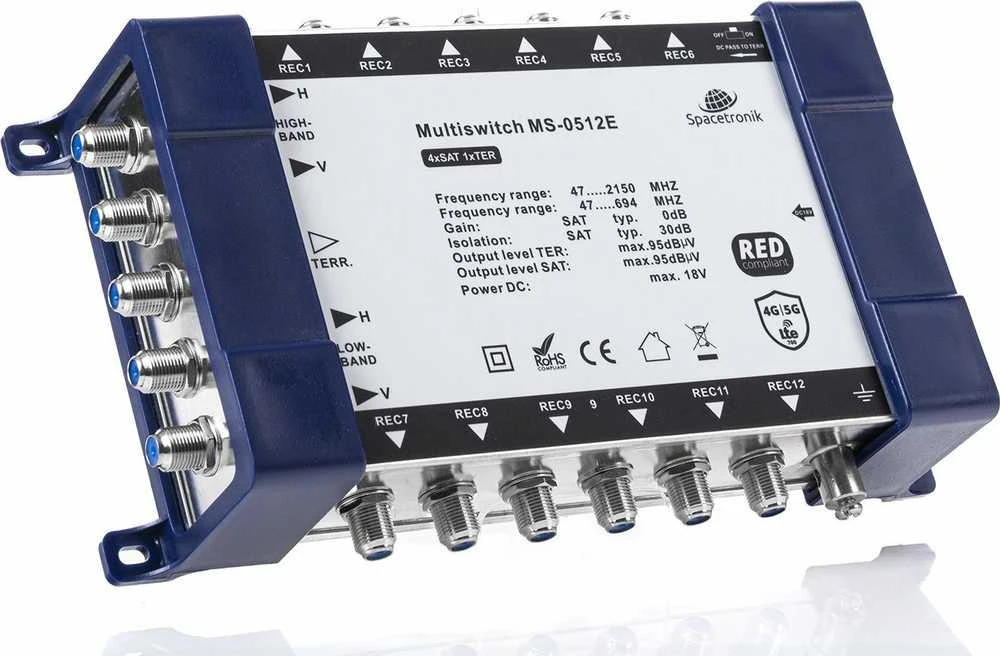

„Spacetronik E“ serijos MS-0512E 5/12 kanalų multijungiklis paskirsto DVB-S2 palydovinius ir DVB-T/T2 antžeminius signalus į 12 abonentinių lizdų. Jis turi 4 SAT įėjimus, 1 TER įėjimą ir 12 kombinuotų SAT+DVB-T/T2 signalo išėjimų. F tipo jungtys. Išorinis maitinimo šaltinis.

Paraiška

Skirta RTV-SAT antenų montavimui patalpose. Suderinamas su palydovinės televizijos imtuvais, DVB-T/T2 imtuvais ir abonentiniais lizdais. Skirta naudoti patalpose, kuriose yra tinkama ventiliacija ir apsauga nuo oro sąlygų.

Specifikacija

Įėjimai / išėjimai
- Įėjimų skaičius: 4 SAT, 1 TER
- Išėjimų skaičius: 12

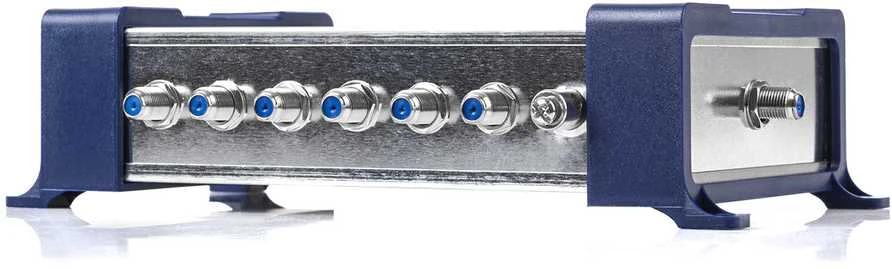

- Jungtys: F tipo kištukas

Signalo parametrai
- Palydovinės radijo bangų dažnių diapazonas: 950–2150 MHz
- TER dažnių diapazonas: 47–694 MHz
- SAT stiprinimas: 2 dB
- TER stiprinimas: 3 dB
- SAT išėjimo lygis (IMD3 - 35 dB): 95 dBV
- TER išėjimo lygis (IMD3 - 60 dB): 95 dBV
- Įėjimo / išėjimo varža: 75 omai

Izoliacija ir slopinimas
- TER ir SAT izoliacija: 28 dB
- SAT ir TER izoliacija: 28 dB
- H/V poliarizacijos atskyrimo izoliacija: 25 dB
- Išėjimo izoliacijos TER: 22 dB
- Izoliacija išėjimo - išėjimo SAT: 30 dB
- SAT įvesties grįžtamasis nuostolis: 10 dB
- SAT išėjimo grįžtamasis nuostolis: 7 dB
- TER įvesties grįžtamojo slopinimo koeficientas: 10 dB
- TER išėjimo grįžtamasis nuostolis: 7 dB

Maitinimo šaltinis
- Maitinimo šaltinis: maks. 18 V
