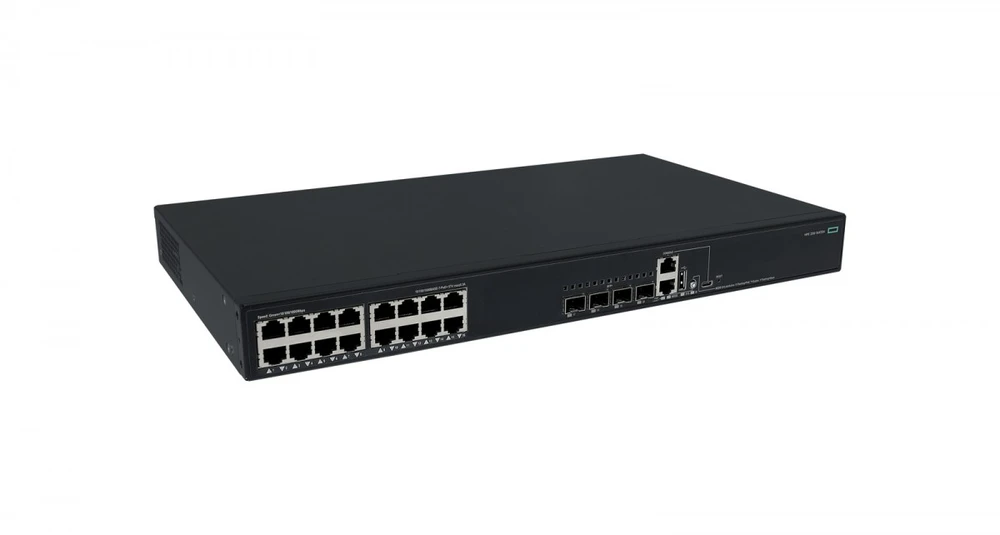

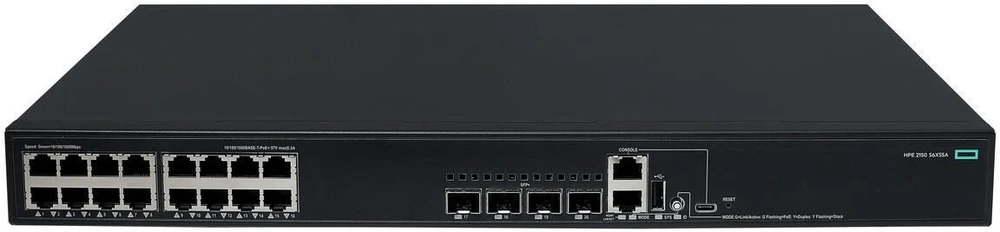

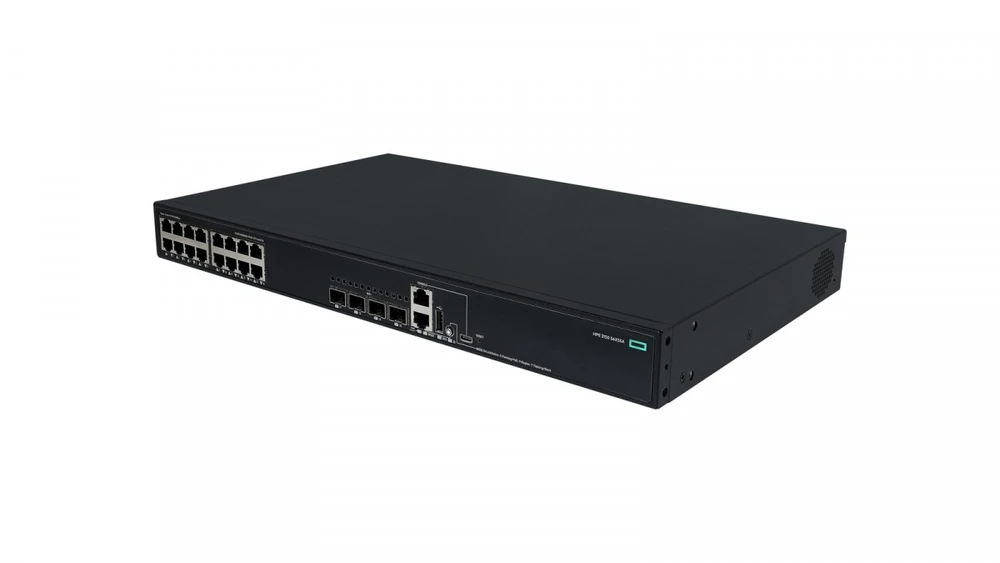

HPE Networking CW 2150 16p 10M/100M/1G PoE+ 4p SFP+ 1G/10G 248W Switch

HPE Networking CW 2150 16G PoE+ 4P 1G/10G SFP+ 248W Switch (S6X55A)

HPE Networking CW 2150 S6X55A je plně spravovatelný L3 access switch určený především pro podnikové pobočky, malé a střední firmy (SMB) a další síťová prostředí vyžadující vysokou dostupnost, pokročilé zabezpečení, PoE+ napájení a 10GbE uplinky. Switch nabízí 16 portů 10/100/1000BASE-T s podporou PoE+ a 4× 1G/10G SFP+ uplink porty.

S6X55A poskytuje až 112 Gb/s přepínací kapacity a propustnost až 83,3 Mpps . Integrovaná technologie Intelligent Resilient Fabric (IRF) umožňuje vytvořit jeden logický síťový systém až z 9 switchů . Switch podporuje pokročilé funkce Layer 2 a Layer 3 včetně VLAN, IPv4/IPv6, statického routingu, PBR, OSPF, RIP, VRF, multicastu, QoS, ACL a řady bezpečnostních mechanismů.

Integrovaný PoE+ budget 248 W umožňuje napájet zařízení, jako jsou Wi-Fi access pointy, IP telefony, bezpečnostní kamery nebo IoT zařízení přímo prostřednictvím ethernetové kabeláže. Switch podporuje také Fast PoE, Perpetual PoE a PoE Watchdog .

Hlavní vlastnosti

16× 10/100/1000BASE-T PoE+ portů
4× 1G/10G SFP+ uplink porty
PoE+ podle IEEE 802.3at
PoE výkon až 248 W na celý switch
až 30 W na PoE port
112 Gb/s forwarding/přepínací kapacita
83,3 Mpps propustnost
neblokující architektura
hardware-based TCAM ACL s wire-speed zpracováním
až 9 switchů v IRF stacku
32 VRF
16 000 MAC adres
až 4094 VLAN ID , současně až 512 VLAN
jumbo frames až 9 KB
IPv4 a IPv6 dual-stack
statické IPv4/IPv6 routování
Policy Based Routing (PBR)
OSPF a RIP/RIPng
VRRP a VRRPe
IGMP v1/v2/v3 a MLD v1/v2
pokročilé QoS
komplexní bezpečnostní funkce
Secure Boot
SSH v2, SSL, HTTPS, TLS a SNMPv3
802.1X, RADIUS a HWTACACS/TACACS+
DHCP Snooping a Dynamic ARP Protection
IP Source Guard
Port Security a Port Isolation
Web GUI, CLI a bezplatný integrovaný CW Dashboard
podpora HPE Intelligent Management Center (IMC), Airwave, SNMP a REST API
integrovaná 6kV surge protection
limited lifetime warranty

Porty a konektivita

Parametr	Hodnota
Produktové číslo	S6X55A
Model	HPE Networking CW 2150 16G PoE+ 4P 248W Switch
Access porty	16× 10/100/1000BASE-T PoE+
Uplink porty	4× 1G/10G BASE-X SFP+
Konzolový port	1× RJ45 Console
OOB management	1× OOBM
USB	1× USB Type-C
Automatické MDIX	Ano
Flow Control	IEEE 802.3x

Výkon

Parametr	Hodnota
Forwarding capacity	112 Gb/s
Throughput	83,3 Mpps
Architektura	Nonblocking
Průměrná latence – 1GbE	<5 µs
Průměrná latence – 10GbE	<3 µs
Packet buffer	1,5 MB
MAC Address Table	16K

Procesor, paměť a hardware

Parametr	Hodnota
CPU	ARM 1,2 GHz, Dual Core
Operační paměť	1 GB SDRAM
Flash	512 MB
Packet buffer	1,5 MB
Napájecí zdroj	Integrovaný, pevný
Ventilátory	1
Rozměry (Š × H × V)	440 × 260 × 44 mm
Hmotnost	cca 3,6 kg

Power over Ethernet – PoE+

Switch podporuje IEEE 802.3at PoE+ a poskytuje až 30 W na jeden port . Celkový dostupný PoE výkon modelu S6X55A je 248 W .

16× 10/100/1000BASE-T PoE+
IEEE 802.3at
až 30 W na port
celkový PoE budget 248 W
Fast PoE – dodání napájení během několika sekund po startu systému
Perpetual PoE – zachování napájení připojených zařízení během restartu zdroje
PoE Watchdog – automatické odebrání napájení, pokud připojené zařízení přestane být aktivní
automatická konfigurace a alokace PoE výkonu
podpora alokace výkonu pomocí LLDP
podpora IEEE 802.3af zařízení
podpora prestandard PoE zařízení

Layer 2 funkce

16K MAC Address Table
VLAN podle IEEE 802.1Q
až 4094 VLAN ID
až 512 současně aktivních VLAN
QinQ a Selective QinQ podle IEEE 802.1ad
jumbo frames až 9 KB
STP podle IEEE 802.1D
RSTP podle IEEE 802.1w
MSTP podle IEEE 802.1s
PVST+
RPVST+
MVRP
RRPP – Rapid Ring Protection Protocol
BPDU tunneling
Port Mirroring
RSPAN
IGMP
Ethernet OAM podle IEEE 802.3ah
PBB podle IEEE 802.1ah-2008
3rd party transceiver support pro 1G a 10G transceivery a kabely

Layer 3 routing

IPv4 static routing
IPv6 static routing
Policy Based Routing (PBR)
OSPFv1/v2
OSPFv3
RIPv1
RIPv2
RIPng
VRRP
VRRPe
Multi-VRF Customer Edge (MCE) / VRF-Lite
až 32 VPN/VRF instancí
ARP
static ARP
gratuitous ARP
proxy ARP
DNS client a server
DHCP Server
DHCP Client
DHCP Relay
DHCP Rogue Server Check
Loopback Interface Address
UDP Helper

IPv6

IPv4/IPv6 Dual Stack
IPv6 management
IPv6 ACL
IPv6 QoS
IPv6 static routing
IPv6 Policy Based Routing
RIPng
OSPFv3
MLD Snooping
MLD v1 a v2
pingv6
tracertv6
Telnetv6
TFTPv6
DNSv6
syslogv6
FTPv6
SNMPv6
DHCPv6
RADIUS pro IPv6

Multicast

IGMP v1, v2 a v3
IGMP Snooping
PIM Snooping
MLD v1 a v2
MLD Snooping
Multicast VLAN Registration (MVR)
MVR+
MVRP
500 IGMP skupin
500 MLD skupin

Intelligent Resilient Fabric (IRF)

Technologie Intelligent Resilient Fabric (IRF) umožňuje propojit až 9 switchů do jednoho logického zařízení. Jednotlivé switche mohou být součástí resilientní síťové infrastruktury a nemusí být umístěny bezprostředně vedle sebe.

až 9 členů IRF stacku
jeden logický síťový systém
vyšší dostupnost a odolnost
zjednodušená správa
LACP pro load balancing a vysokou dostupnost
možnost omezení závislosti na komplexních STP/VRRP konfiguracích

Smart Link

Smart Link poskytuje jednoduchou redundanci aktivních a záložních spojení. Při výpadku umožňuje přepnutí mezi linkami s dobou failover až 100 ms .

failover až 100 ms
48 skupin
64 instancí

Quality of Service (QoS)

Broadcast Control
classifier-based QoS
klasifikace podle Layer 2, Layer 3 a Layer 4 parametrů
nastavení priority
rate limiting
QoS na portu, VLAN nebo celém switchi
Strict Priority (SP) queuing
Weighted Round Robin (WRR)
SP + WRR hybridní scheduling
Committed Access Rate (CAR)
line-rate traffic policing
ACL Logging
flexibilní konfigurace bufferů front

Bezpečnost

CW 2150 poskytuje vícevrstvou ochranu přístupu a zabezpečení síťové infrastruktury vhodné pro podnikové pobočky i SMB prostředí.

Secure Boot – ověřování digitálních podpisů při startu
ACL Layer 2 až Layer 4
Global ACL
VLAN ACL
Port ACL
IPv6 ACL
IEEE 802.1X
MAC-based Authentication
Web Authentication
RADIUS
HWTACACS/TACACS+
Per-user ACL
Automatic VLAN Assignment
SSHv2
SSL
HTTPS
TLS
SNMPv3
Secure FTP / SCP
Guest VLAN
Private VLAN (PVLAN)
Port Security
Port Isolation
STP BPDU Port Protection
STP Root Guard
Dynamic ARP Protection
DHCP Snooping
DHCP Relay Option 82
IP Source Guard
Control Plane Policing / DoS protection
ICMP throttling
source-port filtering

ACL

Hardware-based TCAM ACL umožňuje provádět kontrolu přístupu rychlostí linky bez významného dopadu na výkon přepínače.

Parametr	Hodnota
ACL ingress/egress	1024
IPv4 ACL	Ano
IPv6 ACL	Ano
VLAN ACL	Ano
Port ACL	Ano

Management a monitoring

Secure Web GUI přes HTTPS
Industry-standard CLI
Remote Configuration and Management
CW Dashboard – integrovaný webový management nástroj bez dodatečných licenčních nákladů
Topology Master (TM) a Topology Client (TC)
HPE Intelligent Management Center (IMC)
HPE Aruba Airwave
SNMP manager
REST API
SNMP v1/v2c/v3
MIB-II with Traps
RADIUS Authentication Client MIB
sFlow podle RFC 3176
TFTP
SFTP
RMON1 a RMON2
LLDP podle IEEE 802.1AB
Management VLAN
Remote Intelligent Mirroring
Device Link Detection Protocol (DLDP)
Session Logging
Multiple Configuration Files
Command Authorization
Manager a Operator privilege levels

CW Dashboard

CW Dashboard je integrovaný webový nástroj pro správu sítě, který je podle QuickSpecs dostupný bez dodatečných nákladů . Umožňuje centralizovanou konfiguraci, zálohování konfigurace, správu verzí softwaru a zjednodušení výměny switchů.

Diagnostika a provozní funkce

Ingress a egress port monitoring
Virtual Cable Tests (VCT)
Remote Intelligent Mirroring
sFlow
RMON1/RMON2
LLDP
LLDP-MED
LLDP-CDP compatibility
Bidirectional Forwarding Detection (BFD)
Ethernet OAM IEEE 802.3ah
Dying Gasp

Konvergence a IP telefonie

LLDP
LLDP-MED
LLDP-CDP kompatibilita
BFD
Voice VLAN
automatická VLAN konfigurace pro IP telefony
PoE+ pro IP telefony, Wi-Fi access pointy, bezpečnostní kamery a IoT zařízení
IP Multicast Snooping

Napájení a spotřeba

Parametr	Hodnota
Vstupní napětí	AC 90–290 V
PoE budget	248 W
Spotřeba – Idle	25 W
Spotřeba – typická	38 W
Spotřeba – Full Load	317 W (včetně 248 W PoE)

Energetická efektivita

Energy Efficient Ethernet (EEE) podle IEEE 802.3az
snižování spotřeby energie při nízkém zatížení
podpora RoHS
podpora WEEE

Provozní prostředí

Parametr	Hodnota
Provozní teplota	-5 až 50 °C
Provozní relativní vlhkost	5–95 % , nekondenzující
Skladovací teplota	-40 až 70 °C
Skladovací relativní vlhkost	5–95 % , nekondenzující
Akustický výkon ISO7779	37,6 / 45,5 dB

Mechanické provedení

1U provedení
montáž do standardního 19" EIA racku nebo skříně
montážní hardware je součástí dodávky
rozměry: 440 × 260 × 44 mm
hmotnost: cca 3,6 kg
1 integrovaný ventilátor

Ochrana proti přepětí

Switch obsahuje integrovanou technologii 6 kV surge protection , která snižuje riziko poškození zařízení způsobeného přepětím. Funkce je určena zejména pro náročnější instalační prostředí, například staveniště a další lokality se zvýšeným rizikem elektrických výbojů a přepětí.

Technické specifikace – přehled

Specifikace	S6X55A
Model	HPE Networking CW 2150 16G PoE+ 4P 248W Switch
10/100/1000BASE-T	16× PoE+
SFP+	4× 1G/10G
Console	1× RJ45
OOBM	1×
USB	1× USB Type-C
CPU	ARM 1,2 GHz Dual Core
RAM	1 GB SDRAM
Flash	512 MB
Packet Buffer	1,5 MB
Forwarding Capacity	112 Gb/s
Throughput	83,3 Mpps
MAC Address Table	16K
SVI	32
IPv4 Routes	1500
IPv4 Host Table / ARP	1024
IPv6 Routes	512
IPv6 Host Table / ND	512
IGMP Groups	500
MLD Groups	500
ACL Ingress/Egress	1024
VRF	32
IRF stacking	až 9 switchů
PoE	IEEE 802.3at, 248 W
Max. PoE na port	30 W
Napájení	AC 90–290 V
Rozměry	440 × 260 × 44 mm
Hmotnost	cca 3,6 kg
Provozní teplota	-5 až 50 °C
Provozní vlhkost	5–95 %, nekondenzující
Skladovací teplota	-40 až 70 °C
Warranty	Limited Lifetime Warranty

Kompatibilní HPE Networking transceivery a kabely

Pro 1G SFP uplinky a 10G SFP+ uplinky lze v rámci řady CW 2150 využít kompatibilní HPE Networking transceivery a kabely. QuickSpecs uvádí například:

HPE Networking X120 1G SFP LC SX – JD118B
HPE Networking X120 1G SFP LC LX – JD119B
HPE Networking X120 1G SFP RJ45 T – JD089B
HPE Networking X130 10G SFP+ LC SR – JD092B
HPE Networking X130 10G SFP+ LC LR – JD094B
HPE Networking X130 10G SFP+ LC ER 40 km – JG234A
HPE Networking X130 10G SFP+ LC LH 80 km – JG915A
HPE Networking X240 10G SFP+ SFP+ DAC 0,65 m – JD095C
HPE Networking X240 10G SFP+ SFP+ DAC 1,2 m – JD096C
HPE Networking X240 10G SFP+ SFP+ DAC 3 m – JD097C
HPE Networking X240 10G SFP+ SFP+ DAC 5 m – JG081C
HPE Networking X2A0 10G SFP+ AOC 7 m – JL290A
HPE Networking X2A0 10G SFP+ AOC 10 m – JL291A
HPE Networking X2A0 10G SFP+ AOC 20 m – JL292A

Poznámka: QuickSpecs uvádí také podporu 3rd party 1G a 10G transceiverů a kabelů. Při použití této funkce však HPE neposkytuje na daný transceiver nebo kabel záruku ani podporu.

Záruka a podpora

HPE Limited Lifetime Warranty . Podmínky záruky a dostupné servisní služby se řídí aktuálními záručními a servisními podmínkami HPE.

Typické použití

podnikové pobočky
malé a střední firmy
access vrstva podnikové LAN
napájení Wi-Fi access pointů
IP telefonie
IP bezpečnostní kamery
IoT zařízení
síťová infrastruktura s požadavkem na 10GbE uplinky
prostředí s požadavkem na redundanci prostřednictvím IRF
segmentované sítě s využitím VLAN a VRF
