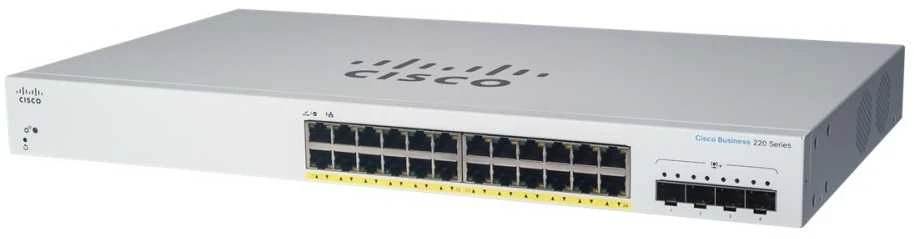

Šakotuvas Cisco CBS220 SMART 24-PORT...

„Cisco“ komutatorius CBS220-24FP-4G

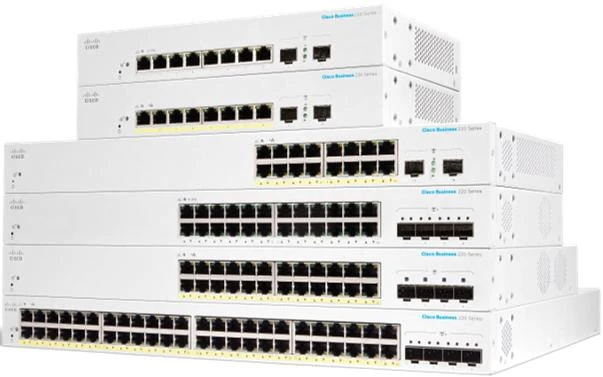

„Cisco Business 220“ serija – tai paprastas ir įperkamas išmanusis komutatorius, skirtas įmonių klasės tinklams. Dėl mobiliųjų programėlių palaikymo, „Cisco Business Dashboard“ ir kelių „PoE+“ parinkčių „CBS220“ užtikrina patikimą tinklą už prieinamą kainą.

Produkto puslapiai: CBS220-24FP-4G Greito paleidimo vadovas: Greito paleidimo vadovas

Perjungimo pajėgumas
Persiuntimo greitis milijonais paketų per sekundę (mpps; 64 baitų paketai)	41,66
Perjungimo pajėgumas gigabitais per sekundę (Gbps)	56
2 sluoksnio perjungimas
MAC lentelė	Iki 8192 medijos prieigos valdymo (MAC) adresų
Spanning Tree protokolas (STP)	Standartinis 802.1d „Spanning Tree“ palaikymas, įjungtas pagal numatytuosius nustatymus Greitas konvergencijos nustatymas naudojant 802.1w (sparčiojo skersinio medžio [RSTP]) standartą Keli „Spanning Tree“ egzemplioriai naudojant 802.1s (MSTP) Palaikomos 16 egzempliorių
Uostų grupavimas	Palaikymas IEEE 802.3ad nuorodų agregavimo valdymo protokolui (LACP) Iki 8 grupių Iki 8 prievadų vienoje grupėje su 16 potencialių prievadų kiekvienai (dinaminei) 802.3ad nuorodų agregacijai Apkrovos balansas pagal šaltinio ir paskirties MAC adresus arba šaltinio ir paskirties MAC/IP adresus
VLAN	Palaiko iki 256 virtualių vietinių tinklų (VLAN) vienu metu Prievadų ir 802.1Q žymų pagrindu veikiantys VLAN VLAN valdymas Svečio VLAN
Automatinis balso VLAN	Balso srautas automatiškai priskiriamas konkrečiam balsui skirtam VLAN ir apdorojamas atitinkamais QoS lygiais.
QinQ VLAN	VLAN skaidriai kerta paslaugų teikėjo tinklą, izoliuodami srautą tarp klientų
Bendrasis VLAN registracijos protokolas (GVRP) ir bendrasis atributų registracijos protokolas (GARP)	Protokolai, skirti automatiškai platinti ir konfigūruoti VLAN sujungtame domene
Linijos pradžios (HOL) blokavimas	HOL blokavimo prevencija
Jumbo rėmas	Palaikomi kadrų dydžiai iki 9216
Kilpinio ryšio aptikimas	Kilpinio ryšio aptikimas užtikrina apsaugą nuo kilpų, perduodamas kilpos protokolo paketus iš prievadų, kuriuose įjungta kilpos apsauga. Jis veikia nepriklausomai nuo STP.
Automatinis nuo medijos priklausomas sąsajos kryžminimas (MDIX)	Automatiškai pakoreguoja siuntimo ir priėmimo poras, jei sumontuotas netinkamas kabelio tipas (kryžminis arba tiesioginis).
Saugumas
ACL	Praradimo arba dažnio apribojimas, pagrįstas šaltinio ir paskirties MAC adresu, VLAN ID arba IP adresu, protokolu, prievadu, diferencijuotų paslaugų kodo taško (DSCP) / IP prioritetu, perdavimo valdymo protokolo (TCP) / vartotojo duomenų paketų protokolo (UDP) šaltinio ir paskirties prievadais, 802.1p prioritetu, Ethernet tipu, interneto valdymo pranešimų protokolo (ICMP) paketais, interneto grupių valdymo protokolo (IGMP) paketais, TCP vėliava Palaiko iki 512 taisyklių
Uosto apsauga	Sukuria galimybę užrakinti šaltinio MAC adresus prievadams; riboja išmoktų MAC adresų skaičių
IEEE 802.1X (autentifikatoriaus vaidmuo)	802.1X: nuotolinio autentifikavimo per telefono ryšio vartotojo paslaugą (RADIUS) autentifikavimas; svečio VLAN; Vieno mazgo, kelių mazgų ir kelių seansų režimas
SPINDULYS, TACACS+	Palaiko RADIUS ir terminalo prieigos valdiklio prieigos kontrolės sistemos (TACACS) autentifikavimą; komutatorius veikia kaip klientas
MAC adresų filtravimas	Palaikoma
Audros kontrolė	Transliavimas, daugiaadresis ir nežinomas vienaadresis perdavimas
Apsauga nuo DoS	DOS atakų prevencija
STP tilto protokolo duomenų bloko (BPDU) apsauga	Šis saugos mechanizmas apsaugo tinklą nuo neteisingų konfigūracijų. Prievadas, kuriame įjungta BPDU apsauga, išjungiamas, jei jame gaunamas BPDU pranešimas.
„Spanning Tree“ kilpos apsauga	Ši funkcija suteikia papildomą apsaugą nuo 2 sluoksnio persiuntimo kilpų (STP kilpų).
Saugaus apvalkalo (SSH) protokolas	SSH yra saugus Telnet srauto pakaitalas. SCP taip pat naudoja SSH. Palaikomos SSH v1 ir v2.
Saugus jungčių sluoksnis (SSL)	SSL palaikymas: užšifruoja visą HTTPS srautą, užtikrindamas itin saugią prieigą prie naršyklės pagrindu veikiančios valdymo grafinės sąsajos komutatoriuje.
Paslaugų kokybė
Prioriteto lygiai	8 aparatinės įrangos eilės kiekvienam prievadui
Planavimas	Griežtas prioritetas ir svertinis rotacinis (WRR) eilių priskyrimas pagal DSCP ir paslaugos klasę (802.1p/CoS)
Aptarnavimo klasė	Pagal prievadą; pagal 802.1p VLAN prioritetą; pagal IPv4/v6 IP prioritetą, paslaugos tipą (ToS) ir DSCP; diferencijuotas paslaugas (DiffServ); ACL klasifikavimas ir peržymėjimas, patikimas QoS
Greičio ribojimas	Įėjimo kontrolės sistema; išėjimo formavimas ir greičio valdymas; pagal VLAN, pagal prievadą ir srauto pagrindu
Spūsčių vengimas	TCP perkrovos vengimo algoritmas reikalingas norint sumažinti ir užkirsti kelią visuotiniams TCP sinchronizavimo nuostoliams.
Daugiaadresis perdavimas
Interneto grupių valdymo protokolo (IGMP) 1, 2 ir 3 versijų šnipinėjimas	IGMP riboja pralaidumo reikalaujantį daugiaadresį srautą tik užklausos gavėjams; palaiko 256 daugiaadresio perdavimo grupes
IGMP užklausų teikėjas	IGMP užklausų teikėjas naudojamas palaikyti 2 lygio daugiaadresio perdavimo domeną su šnipinėjimo komutatoriais, kai nėra daugiaadresio perdavimo maršrutizatoriaus.
Standartai
Standartai	IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX greitasis Ethernet, IEEE 802.3ab 1000BASE-T gigabito eternetas, IEEE 802.3ad LACP, IEEE 802.3z gigabito eternetas, IEEE 802.3x srauto valdymas, IEEE 802.1D (STP, GARP ir GVRP), IEEE 802.1Q/p VLAN, IEEE 802.1w RSTP, IEEE 802.1s keli STP, IEEE 802.1X prievado prieigos autentifikavimas, IEEE 802.3af, IEEE 802.3at, RFC 768, Prašymas pateikti komentarus (RFC) 783, RFC 791, RFC 792, RFC 793, RFC 813, RFC 879, RFC 896, RFC 826, RFC 854, RFC 855, RFC 856, RFC 858, RFC 894, RFC 919, RFC 922, RFC 920, RFC 950, RFC 1042, RFC 1071, RFC 1123, RFC 1141, RFC 1155, RFC 1157, RFC 1350, RFC 1533, RFC 1541, RFC 1624, RFC 1700, RFC 1867, RFC 2030, RFC 2616, RFC 2131, RFC 2132, RFC 3164, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 2576, RFC 4330, RFC 1213, RFC 1215, RFC 1286, RFC 1442, RFC 1451, RFC 1493, RFC 1573, RFC 1643, RFC 1757, RFC 1907, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2618, RFC 2665, RFC 2666, RFC 2674, RFC 2737, RFC 2819, RFC 2863, RFC 1157, RFC 1493, RFC 1215, RFC 3416
IPv6
IPv6	IPv6 pagrindinio kompiuterio režimas IPv6 per Ethernet IPv6/IPv4 dvigubas stekas IPv6 kaimynų ir maršrutizatorių aptikimas (ND) IPv6 adreso be būsenos automatinė konfigūracija Maksimalaus perdavimo vieneto (MTU) kelio aptikimas Pasikartojančių adresų aptikimas (DAD) ICMP 6 versija
IPv6 ACL	IPv6 paketų atsisakymas arba greičio apribojimas aparatinėje įrangoje
IPv6 QoS	IPv6 paketų prioritetizavimas aparatinėje įrangoje
Daugiaadresio klausytojo aptikimas (MLD v1/2) šnipinėjimas	Pristatyti IPv6 daugiaadresius paketus tik reikiamiems imtuvams
IPv6 programos	Žiniatinklis / SSL, Telnet serveris / SSH, DHCP klientas, DHCP automatinis konfigūravimas, „Cisco Discovery Protocol“ (CDP), ryšio sluoksnio aptikimo protokolas (LLDP)
Palaikomi IPv6 komentarų prašymai (RFC)	RFC 4443 (kuris paseno RFC2463) – ICMP 6 versija RFC 4291 (kuris panaikina RFC 3513) – IPv6 adresų architektūra RFC 4291 – IPv6 adresavimo architektūra RFC 2460 – IPv6 specifikacija RFC 4861 (kuris panaikina RFC 2461) – kaimynų aptikimas IPv6 RFC 4862 (kuris panaikina RFC 2462) – IPv6 adresų automatinis konfigūravimas be būsenos RFC 1981 – MTU atradimo kelias RFC 4007 – IPv6 taikymo srities adresų architektūra RFC 3484 – Numatytasis adreso pasirinkimo mechanizmas
Valdymas
„Cisco“ verslo ataskaitų sritis	Palaiko tiesioginį valdymą naudojant „Cisco Business Dashboard“ ir mobiliąją programėlę. Nereikia vietoje nustatyti atskiros aparatinės įrangos ar virtualios mašinos, skirtos „Cisco Business Dashboard Probe“.
„Cisco Business“ mobilioji programėlė	Mobilioji programėlė, skirta „Cisco Business Switch“ ir belaidžio ryšio produktams. Padeda per kelias minutes nustatyti vietinį tinklą ir užtikrina paprastą valdymą vos keliais paspaudimais.
„Cisco“ tinklo „PnP“ (prijunk ir paleisk) agentas	„Cisco Network Plug and Play“ sprendimas suteikia paprastą, saugų, vieningą ir integruotą pasiūlymą, palengvinantį naujų įrenginių diegimą filialuose ar miesteliuose arba esamo tinklo atnaujinimų teikimą. Sprendimas suteikia vieningą požiūrį į „Cisco“ maršrutizatorių, komutatorių ir belaidžių įrenginių diegimą be jokių papildomų pastangų. Palaiko „Cisco PnP Connect“
Žiniatinklio vartotojo sąsaja	Integruota komutatoriaus konfigūravimo programa, skirta lengvai naršyklėje veikiančiai įrenginių konfigūracijai (HTTP/HTTPS). Palaiko konfigūraciją, sistemos ataskaitų sritį, sistemos priežiūrą ir stebėjimą.
Teksto redaguojami konfigūracijos failai	Konfigūracijos failus galima redaguoti teksto redaktoriumi ir atsisiųsti į kitą komutatorių, taip supaprastinant masinį diegimą.
Komandinės eilutės sąsaja	Palaikoma scenarijus palaikanti CLI; ir palaikoma visa CLI. CLI palaikomi 1 ir 15 vartotojų teisių lygiai.
SNMP	Paprasto valdymo tinklo protokolo (SNMP) 1, 2c ir 3 versijos su palaikymu trapams ir SNMP 3 versijos naudotoju pagrįstas saugos modelis (USM)
Standartinės valdymo informacijos bazės (MIB)	MIB-II (RFC1213) IF-MIB (RFC2863) Tilto MIB (RFC4188) Tilto-MIB-plėtinys (RFC2674) RMON (RFC2819) Eterinis MIB (RFC3635) „Radius“ kliento MIB (RFC2618) MIB subjektai (RFC2737) MAITINIMO ETHERNET MIB (RFC3621) Syslog MIB (RFC3164) Bendrųjų spąstų MIB (RFC1215) SNMP-BENDRUOMENĖS-MIB SNMP MIB LLDP-MIB LLDP-EXT-MED-MIB IEEE8023-LAG-MIB CISCO-PORT-SECURITY-MIB CISCO-ENVMON-MIB CISCO-CDP-MIB CISCO-CONFIG-COPY-MIB
Nuotolinis stebėjimas (RMON)	Įdiegtas RMON programinės įrangos agentas palaiko 4 RMON grupes (istorija, statistika, signalizacijos ir įvykiai), skirtas patobulintam srauto valdymui, stebėjimui ir analizei.
IPv4 ir IPv6 dvigubas paketas	Abiejų protokolų stekų sambūvis palengvina migraciją
Uosto veidrodinis atspindėjimas	Srautas viename prievade arba VLAN gali būti nukreiptas į kitą prievadą analizei naudojant tinklo analizatorių arba RMON zondą. Į vieną paskirties prievadą galima nukreipti iki 8 šaltinio prievadų. Palaikomos keturios sesijos.
Programinės įrangos atnaujinimas	Žiniatinklio naršyklės atnaujinimas (HTTP/HTTPS) ir trivialus failų perdavimo protokolas (TFTP) Dvigubi atvaizdai, skirti atspariems programinės įrangos atnaujinimams
DHCP (12, 66, 67, 82, 129 ir 150 parinktys)	DHCP parinktys leidžia griežčiau valdyti IP adresą iš centrinio taško (DHCP serverio), atlikti automatinę konfigūraciją (su konfigūracijos failo atsisiuntimu), DHCP perdavimą ir pagrindinio kompiuterio pavadinimą.
Laiko sinchronizavimas	Paprastas tinklo laiko protokolas (SNTP)
Prisijungimo reklama	Konfigūruojamos kelios reklaminės juostos žiniatinkliui ir CLI
Kitas valdymas	HTTP/HTTPS; TFTP atnaujinimas; DHCP klientas; „Bootstrap“ protokolas (BOOTP); kabelio diagnostika; ping; traceroute; sistemos žurnalas
Nuotolinis stebėjimas (RMON)	Įdiegtas RMON programinės įrangos agentas palaiko 4 RMON grupes (istorija, statistika, signalizacijos ir įvykiai), skirtas patobulintam srauto valdymui, stebėjimui ir analizei.
IPv4 ir IPv6 dvigubas paketas	Abiejų protokolų stekų sambūvis palengvina migraciją
Uosto veidrodinis atvaizdavimas	Srautas viename prievade arba VLAN gali būti nukreiptas į kitą prievadą analizei naudojant tinklo analizatorių arba RMON zondą. Į vieną paskirties prievadą galima nukreipti iki 8 šaltinio prievadų. Palaikomos keturios sesijos.
Programinės įrangos atnaujinimas	Žiniatinklio naršyklės atnaujinimas (HTTP/HTTPS) ir trivialus failų perdavimo protokolas (TFTP) Dvigubi atvaizdai, skirti atspariems programinės įrangos atnaujinimams
DHCP (12, 66, 67, 82, 129 ir 150 parinktys)	DHCP parinktys leidžia griežčiau valdyti IP adresą iš centrinio taško (DHCP serverio), atlikti automatinę konfigūraciją (su konfigūracijos failo atsisiuntimu), DHCP perdavimą ir pagrindinio kompiuterio pavadinimą.
Laiko sinchronizavimas	Paprastas tinklo laiko protokolas (SNTP)
Prisijungimo reklama	Konfigūruojamos kelios reklaminės juostos žiniatinkliui ir CLI
Kitas valdymas	HTTP/HTTPS; TFTP atnaujinimas; DHCP klientas; „Bootstrap“ protokolas (BOOTP); kabelio diagnostika; ping; traceroute; sistemos žurnalas
Atradimas
Sveiki	Jungiklis save reklamuoja naudodamas „Bonjour“ protokolą.
Ryšio sluoksnio aptikimo protokolas (LLDP) (802.1ab) su LLDP-MED plėtiniais	LLDP leidžia komutatoriui reklamuoti savo identifikaciją, konfigūraciją ir galimybes kaimyniniams įrenginiams, kurie saugo duomenis MIB. LLDP-MED yra LLDP patobulinimas, pridedantis IP telefonams reikalingus plėtinius.
Cisco aptikimo protokolas	Komutatorius save reklamuoja naudodamas „Cisco Discovery Protocol“. Rodo trumpą informaciją apie prijungtus „Cisco“ tinklo įrenginius, IP telefonus ir belaidžius prieigos taškus.
Energijos vartojimo efektyvumas
Atitiktis EEE standartui (802.3az)	Palaiko 802.3az energiją taupantį Ethernet visuose prievaduose; žymiai sumažina energijos suvartojimą, kai jungties pralaidumas nėra pilnai išnaudojamas
Energijos aptikimas	Automatiškai išjungia maitinimą gigabito eterneto ir 10/100 RJ-45 prievaduose, kai aptinkamas ryšio sutrikimas Aktyvus režimas atnaujinamas neprarandant jokių paketų, kai komutatorius aptinka ryšio užmezgimą.
Išjungti prievadų šviesos diodus	Šviesos diodus galima rankiniu būdu išjungti, kad būtų taupoma energija.
Laiku pagrįstas PoE	„PoE“ maitinimą galima įjungti arba išjungti pagal vartotojo nustatytą tvarkaraštį, siekiant taupyti energiją.
Laiku pagrįstas uosto veikimas	Ryšio įjungimas arba išjungimas pagal vartotojo nustatytą tvarkaraštį (kai prievadas yra administratoriaus nustatytas).

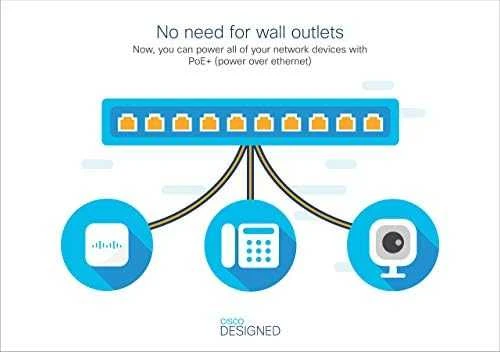

Maitinimas per Ethernet
	802.3af PoE arba 802.3at PoE+, tiekiamas per bet kurį iš RJ-45 tinklo prievadų, neviršijant nurodyto maitinimo biudžeto.
PoE maitinimo biudžetas	382 W
Prievadų, palaikančių „PoE“, skaičius	24
Iki standarto pritaikytas PoE	„Cisco Pre Standard PoE“ palaikymas
Išmanus PoE energijos valdymas	Palaikomas granuliuotas galios derinimas naudojant CDP/LLDP ryšį su PD įrenginiais pagal IEEE klasifikaciją
Aparatūra
Mygtukai	Atstatymo mygtukas
Kabelių tipas	Neekranuotas susuktos poros (UTP) 5 kategorijos arba aukštesnės kokybės, skirtas 10BASE-T/100BASE-TX; UTP 5 kategorijos Ethernet arba geresnis, skirtas 1000BASE-T
Šviesos diodai	Sistema, Ryšys/Veiksmas, Greitis
Blykstė	64 MB
CPU atmintis	256 MB
Uostai
Viso sistemos prievadų	28 gigabitų eternetas
RJ-45 prievadai	24 gigabitų eternetas
Uplink prievadai	4 gigabitų eterneto mažo formato, prijungiamas (SFP)
Paketų buferis
Paketų buferis	4,1 MB
Palaikomi SFP moduliai
MGBSX1	Daugiamodis pluoštas
MGBLX1	Vienmodis šviesolaidis
MGBLH1	Vienmodis šviesolaidis
MGBT1	UTP 5 kategorija
GLC-SX-MMD	Daugiamodis pluoštas
GLC-LH-SMD	Vienmodis šviesolaidis
GLC-BX-U	Vienmodis šviesolaidis
GLC-BX-D	Vienmodis šviesolaidis
GLC-TE	UTP 5e kategorija
Aplinkosauga
Įrenginio matmenys (P x G x A)	440 x 257 x 44 mm (17,3 x 10,1 x 1,7 colio)
Vieneto svoris	4,10 kg (9,04 svaro)
Galia	100–240 V, 50–60 Hz, vidinis
Sertifikatai	UL (UL 60950), CSA (CSA 22.2), CE ženklas, FCC 15 dalis (CFR 47) A klasė, C žymėjimas
Darbinė temperatūra	0–50 °C
Laikymo temperatūra	–20 °C iki +70 °C
Darbinė drėgmė	10–90 %, santykinis, be kondensacijos
Laikymo drėgmė	10–90 %, santykinis, be kondensacijos
Energijos suvartojimas
Sistemos energijos suvartojimas	110 V = 30,8 W 220 V = 30,8 W
Energijos suvartojimas (su PoE)	110 V = 459 W 220 V = 445 W
Šilumos išsklaidymas (BTU/val.)	1566,17
Akustinis triukšmas ir vidutinis laikas tarp gedimų (MTBF)
Ventiliatorius (skaičius)	2
Akustinis triukšmas	25°C: 44,2 dB
MTBF esant 25 °C (valandomis)	588411
Pakuotės turinys
Pakuotės turinys	„Cisco Business 220“ serijos eterneto komutatorius Maitinimo laidas arba adapteris Montavimo rinkinys Greito paleidimo vadovas
