Rinkinys 17 IP kamerų, PoE komutatorius 17P+1UP ATTE IP-17-11-H

Modelis: IP-17-11-H

Šakotuvas 17 IP jungiklio PoE kamerų rinkinys 17P+1UP ATTE IP-17-11-H aprašymas - Prekės nuotrauka

Likimas

IP-17-11-H yra paruoštas naudoti rinkinys, skirtas maitinti IP CCTV sistemą, sudarytą iš 17 IP kamerų . Elektroninė PoE išvesties apsauga užtikrina nepertraukiamą visos sistemos veikimą trumpojo jungimo ar atskirų maitinimo linijų perkrovos atveju, taip pat automatinį įtampos atkūrimą po nutrūkimo. „Ilgojo nuotolio“ režimas leidžia padidinti perdavimo atstumą iki 280 m, naudojant standartinį UTP kabelį.

Komplektai su „PoE“ jungikliu yra skirti darbui su IP kameromis ir kitais tinklo įrenginiais, maitinamais pagal „PoE 802.3at/af“ ir „PoE PASSIVE“ standartus.

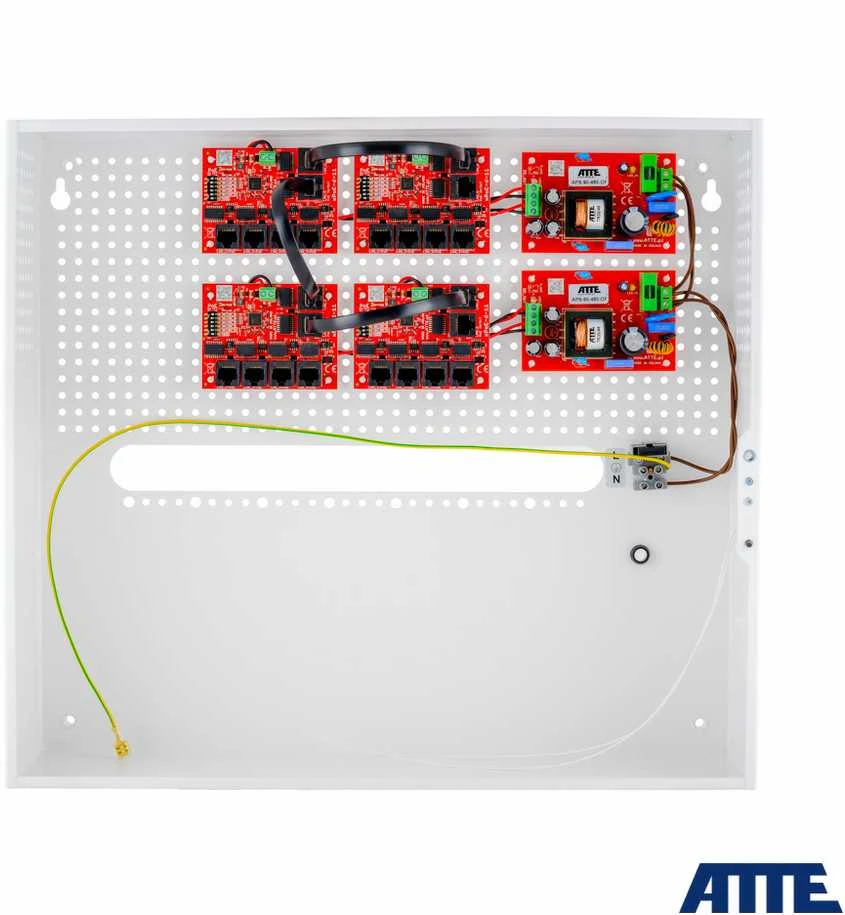

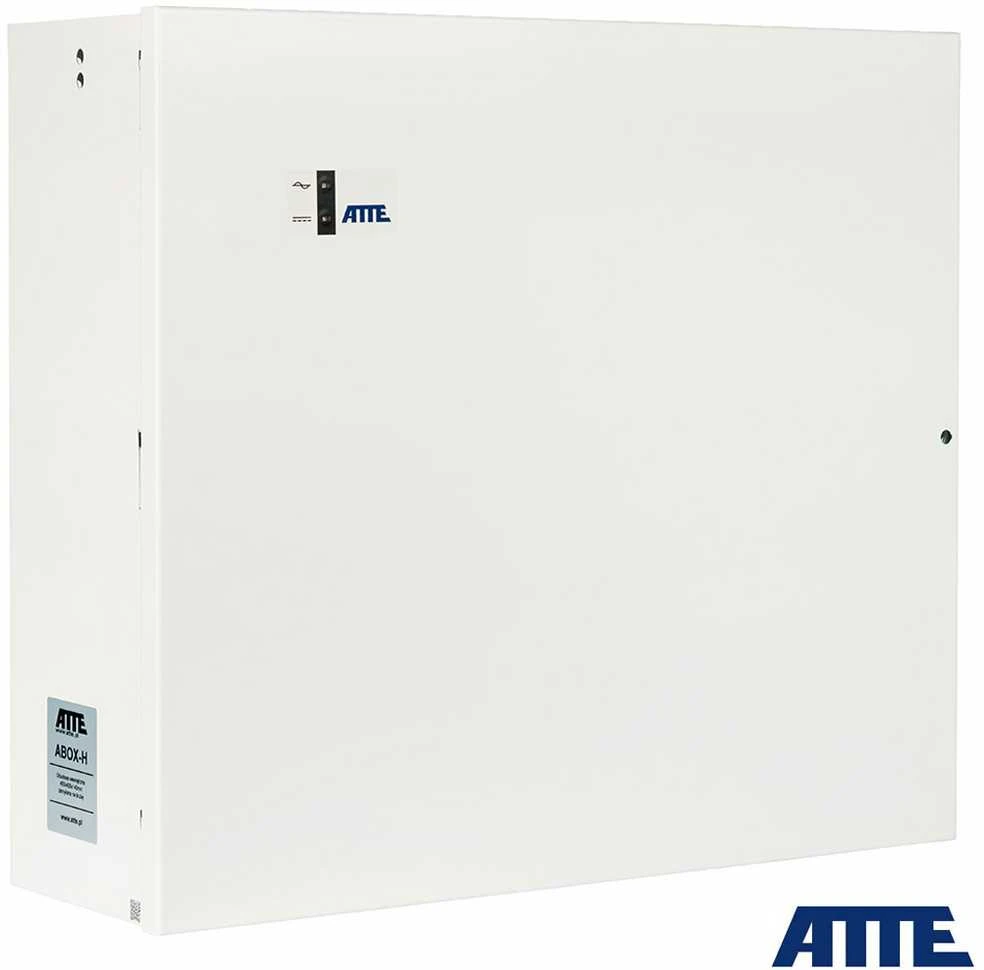

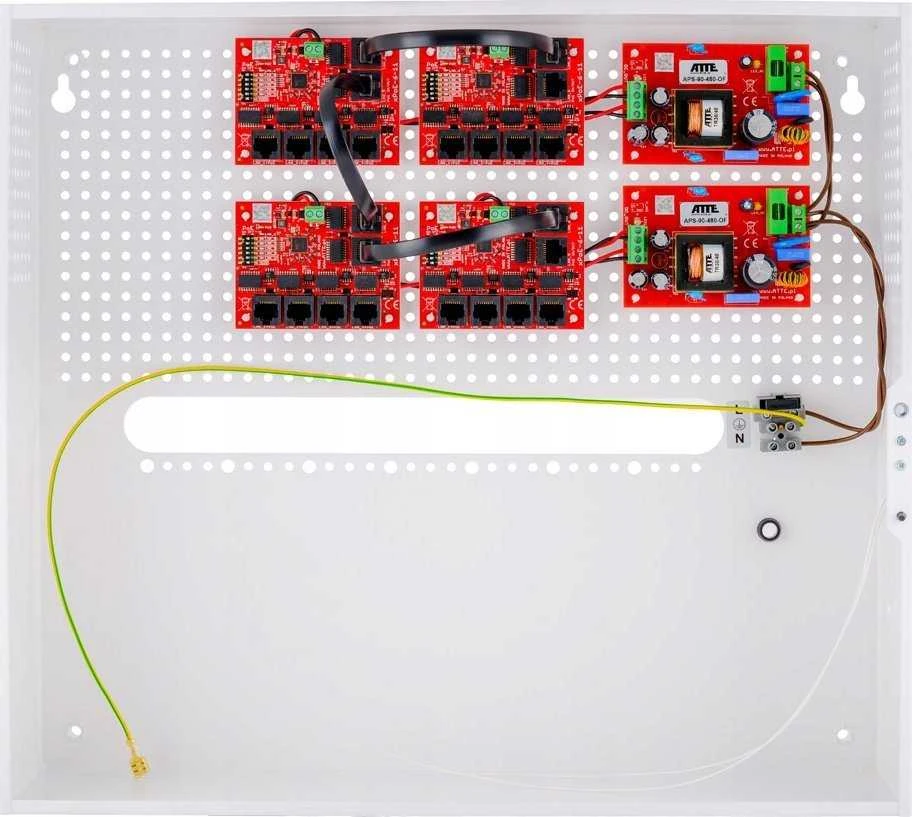

ABOX serijos vidiniai korpusai siūlo patogų sprendimą estetiškai patraukliam įrenginių montavimui ir vidinių laidų išvedžiojimui. Visi korpusai pagaminti iš lakštinio plieno, padengto pusiau matine balta milteliniu būdu. Gamyba naudojant modernią gamybos liniją užtikrina aukščiausią kokybę ir tikslumą. Kiekvienas korpusas turi varžtinę spyną, nuimamas duris ir apsaugos nuo tamperio jungiklį. Galimi modeliai pasižymi specialiu 10,8 mm tinklelio išdėstymu, suderinamu su įmontuotų modulių tvirtinimo angų atstumu. Ši sistema leidžia vertikaliai arba horizontaliai montuoti pasirinktus įrenginius bet kurioje iš anksto išmuštoje korpuso vietoje.

Pagrindinės savybės ir funkcijos

Galimybė maitinti 17 PoE 802.3at/af arba PASYVIŲ imtuvų
Duomenų perdavimo atstumas iki 280 m (didelio nuotolio režimu)
elektroninis saugiklis, nepriklausomas kiekvienam PoE kanalui (automatinis grįžimas)
galimybė išjungti maitinimą pasirinktuose PoE prievaduose
aiški, optinė maitinimo ir duomenų perdavimo būsenos indikacija
iki 70 W galios LAN_5 PoE IN/OUT prievade
iki 40 W galios kituose PoE prievaduose
lengvas ir greitas paleidimas be parametrų konfigūruojimo
didelis maitinimo modulio efektyvumas (>90 %)
lengvas ir greitas montavimas dėl modulinės konstrukcijos
lengvas sistemos išplėtimas ir mastelio keitimas pridedant papildomus xPoE / IP ir IPB / IPUPS serijos komutatorius
modulių montavimas bet kurioje korpuso angoje (rastrinė sistema)

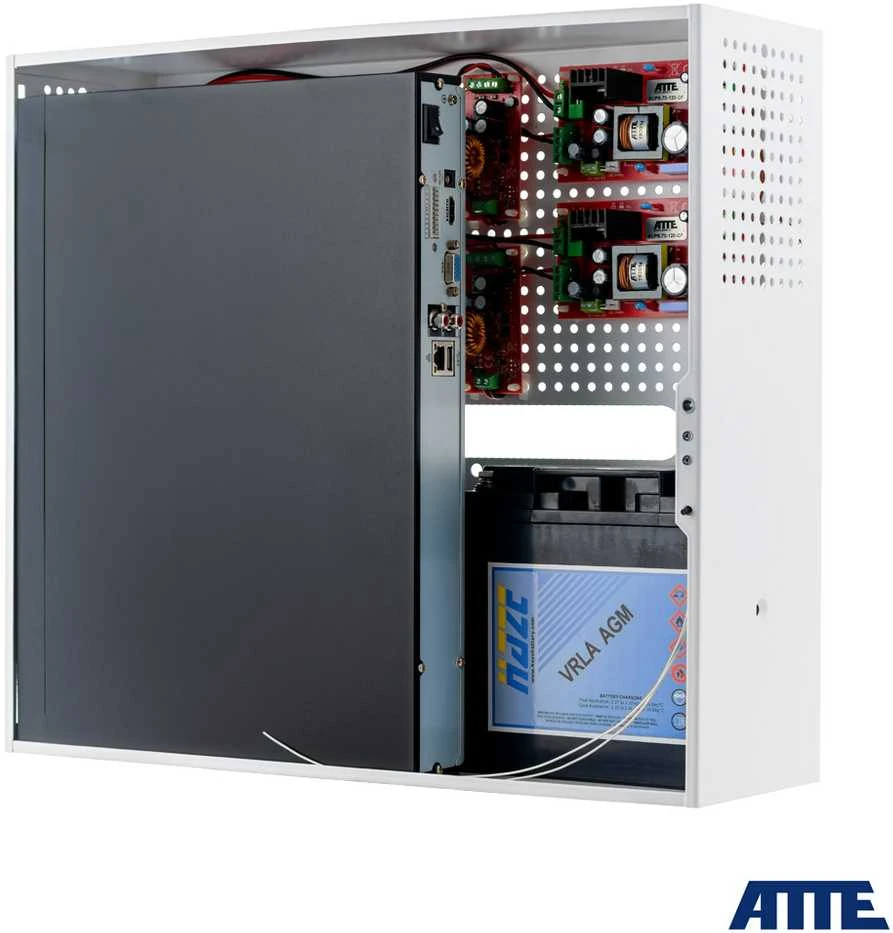

vieta vaizdo įrašymo įrenginiui (NVR)
galimybė laikyti atsarginius laidus korpuso viduje

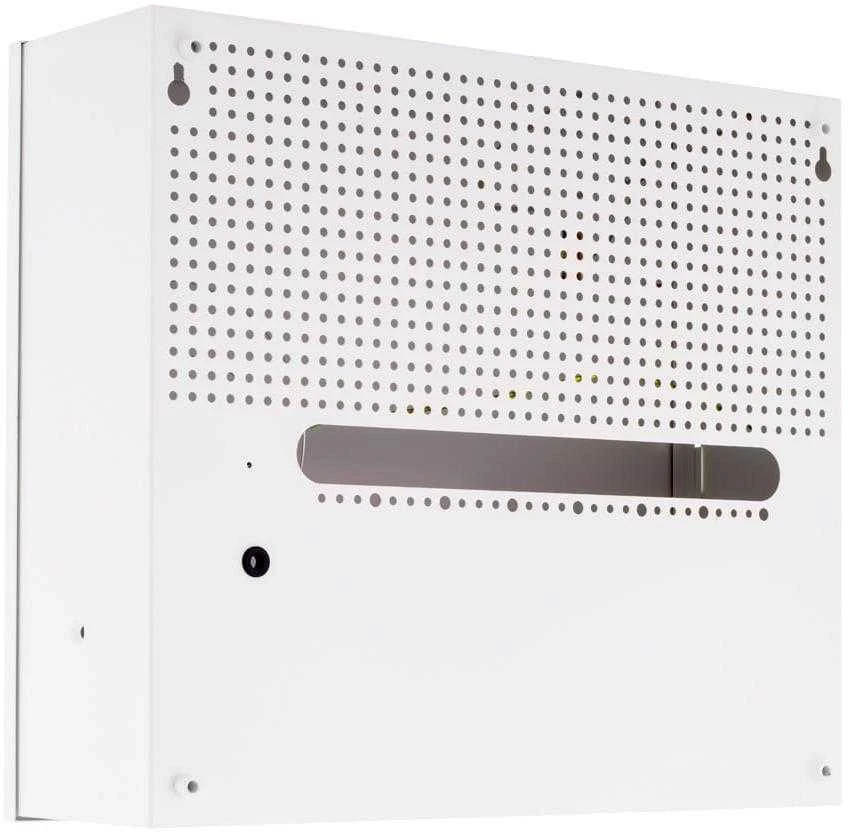

kabelių įvadai korpuso gale
atstumas iki sienos / tvirtinimo paviršiaus

Techninės specifikacijos

LAN prievadai	18 RJ45 10/100 Mbps prievadų (17 LAN+PoE, 1 Uplink)
Palaikomi PoE imtuvai (standartinė / maksimali galia)	802.3af – iki 15,4 W LAN_1...LAN_5 802.3at – iki 30 W LAN_1...LAN_5 PoE PASSIVE – iki 70 W LAN_5 / iki 40 W LAN_1...LAN_4
PoE išėjimai (standartinis / maitinimo režimas)	LAN_1...LAN_5 PoE PASYVUS, B režimas (4,5+) (7,8-)
PoE išvesties apsauga (viršsrovis / trumpasis jungimas)	LAN_1...LAN_40,75A / elektroninis (automatinis grįžimas)LAN_51,25A / elektroninis (automatinis grįžimas)
Mikrojungikliai SW1	1 jungiklis „MODE“ – jungiklio veikimo režimas, 2...6 jungikliai „PoE ON/OFF“ – PoE maitinimas LAN_1...LAN_5 prievaduose
„Standartinis“ veikimo režimas	1 jungiklis „MODE“ OFF padėtyje LAN_1...LAN_6 – veikimo nuotolis iki 100 m (10/100 Mbps)
Tolimojo nuotolio veikimo režimas	1 jungiklis „MODE“ įjungtoje padėtyje LAN_1...LAN_4 – veikimo nuotolis iki 280 m (10 Mbps) LAN_5...LAN_6 – veikimo nuotolis iki 100 m (10/100 Mbps)
Kintamosios srovės adapteris (tipas/tipas)	impulsinis SMPS / 2x APS-90-480-OF
Maitinimo šaltinio išėjimo apsauga (viršsrovis / trumpasis jungimas)	9A (kiekvienas maitinimo šaltinis atskirai), elektroninis (po trumpojo jungimo gali tekti iš naujo paleisti maitinimo šaltinį)
Maitinimo šaltinio šiluminė apsauga	TSD (terminis išsijungimas) 130 °C, reikia paleisti iš naujo
Maitinimo šaltinio įėjimo įtampos diapazonas / įėjimo apsauga	180...240 V kintamoji srovė / T3,15 A saugiklis F1
Maitinimo šaltinio išėjimo galia (nuolatinė)	2 x 96 W (192 W)
Maitinimo šaltinio efektyvumas	92 % esant 180 W galiai
Maitinimo šaltinio išėjimo įtampa (maitinanti PoE kameras)	48 V +/- 2 %
Korpuso surinkimas	Tvirtinamas prie sienos, tvirtinimo skylės 6 mm
Montavimo įtaisai korpuso viduje	sistemos skylės pramušimas 4,8 mm 10,8 mm rastre
Darbinės temperatūros diapazonas	-10°C...+40°C
Korpusas (tipas / medžiaga / spalva / apsauga / kabelių įvadai)	ABOX-H / metalinis / baltas / atidarymo apsauga / korpuso gale, atstumas nuo sienos
Matmenys / grynasis svoris / apsaugos laipsnis	400 x 450 x 140 mm / 4,5 kg / IP20
