Rinkinys 16 kamerų IP komutatoriui PoE 16P+2G ATTE IP-16-20-H

Modelis: IP-16-20-H

Šakotuvas 16 kamerų IP komutatorius su PoE 16P+2G ATTE IP-16-20-H aprašymas - Prekės nuotrauka

Likimas

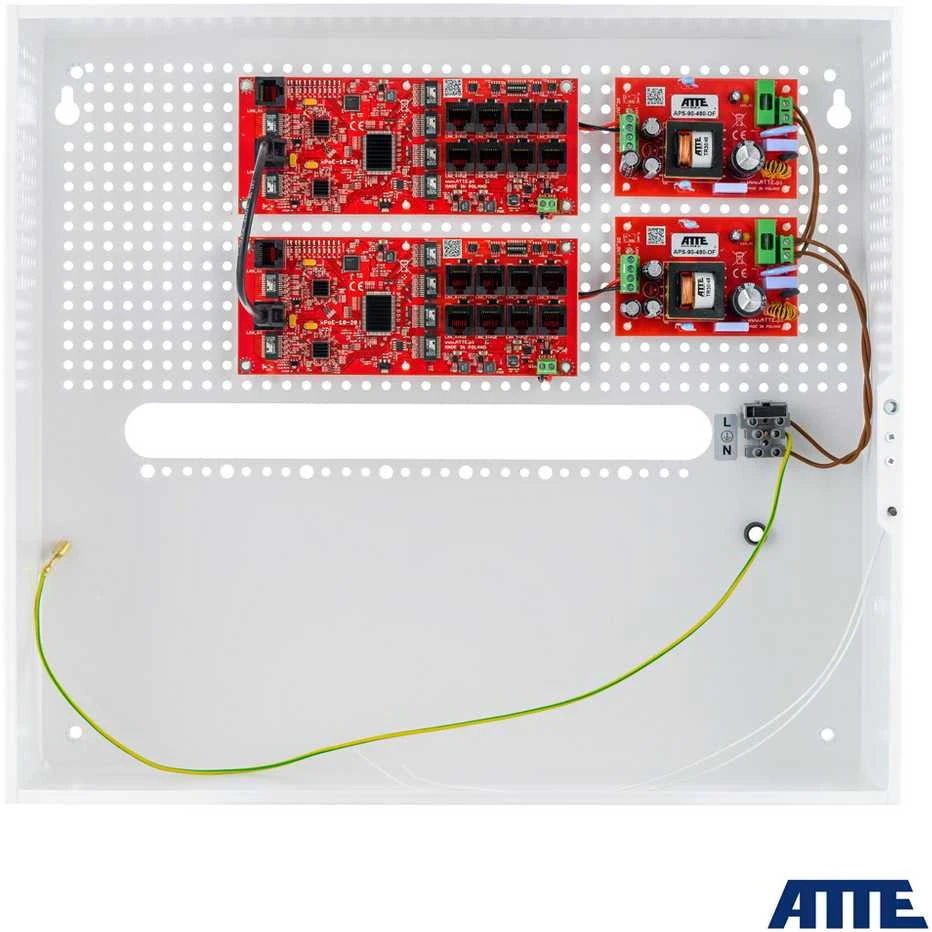

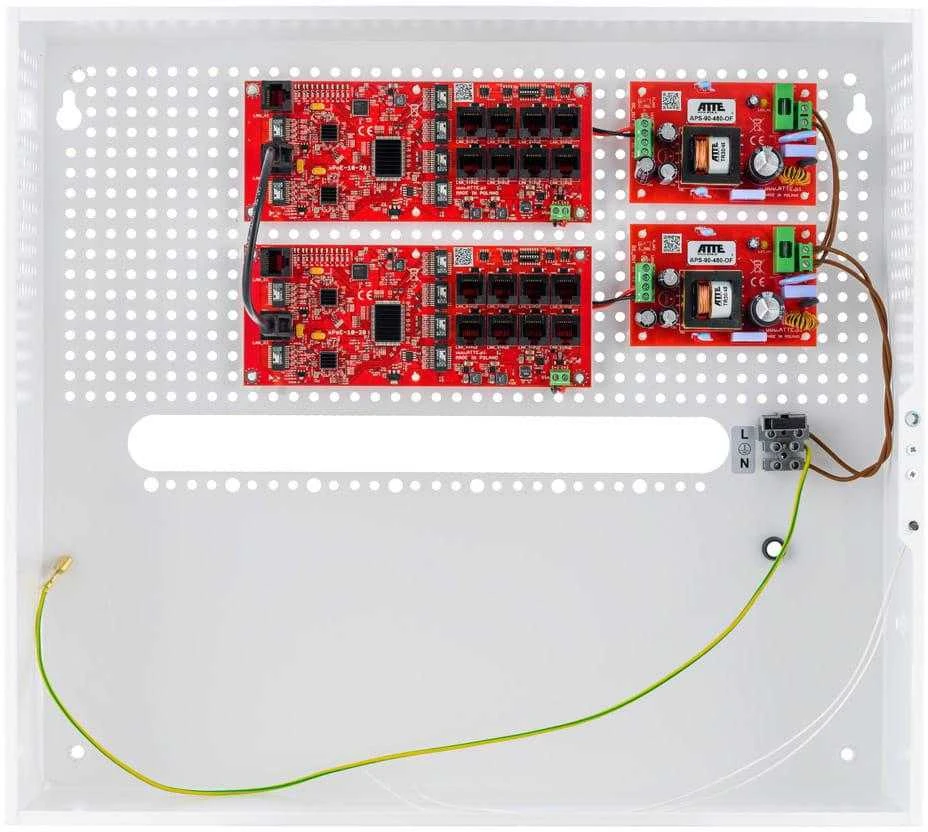

IP-16-20-H yra paruoštas naudoti rinkinys, skirtas maitinti IP CCTV sistemą, sudarytą iš 16 IP kamerų . Elektroninė PoE išvesties apsauga užtikrina nepertraukiamą visos sistemos veikimą trumpojo jungimo ar atskirų maitinimo linijų perkrovos atveju, taip pat automatinį įtampos atkūrimą po nutrūkimo. Įrenginys idealiai tinka sistemoms, kurioms reikalingas didesnis tinklo pralaidumas, pavyzdžiui, 4K Ultra HD CCTV stebėjimo sistemoms.

Komplektai su „PoE“ jungikliu yra skirti darbui su IP kameromis ir kitais tinklo įrenginiais, maitinamais pagal „PoE 802.3at/af“ ir „PoE PASSIVE“ standartus.

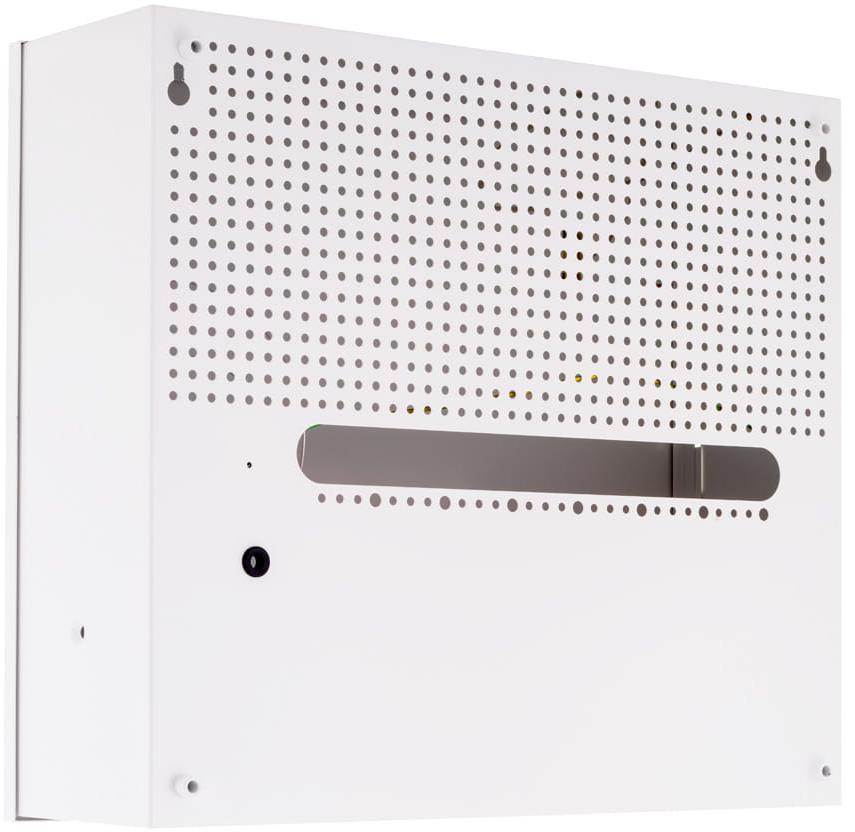

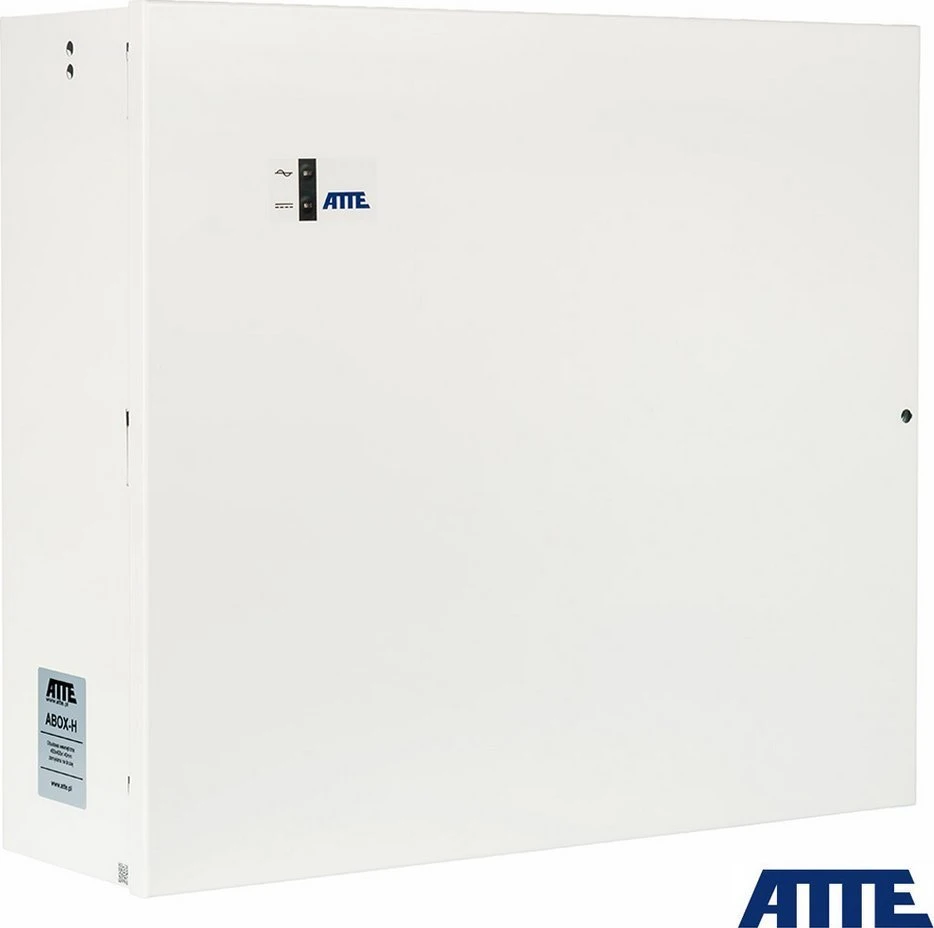

ABOX serijos vidiniai korpusai siūlo patogų sprendimą estetiškai patraukliam įrenginių montavimui ir vidinių laidų išvedžiojimui. Visi korpusai pagaminti iš lakštinio plieno, padengto pusiau matine balta milteliniu būdu. Gamyba naudojant modernią gamybos liniją užtikrina aukščiausią kokybę ir tikslumą. Kiekvienas korpusas turi varžtinę spyną, nuimamas duris ir apsaugos nuo tamperio jungiklį. Galimi modeliai pasižymi specialiu 10,8 mm tinklelio išdėstymu, suderinamu su įmontuotų modulių tvirtinimo angų atstumu. Ši sistema leidžia vertikaliai arba horizontaliai montuoti pasirinktus įrenginius bet kurioje iš anksto išmuštoje korpuso vietoje.

Pagrindinės savybės ir funkcijos:

4K Ultra HD kameros palaikymas
galimybė maitinti 16 PoE 802.3at/af arba PASYVIŲ imtuvų
elektroninis saugiklis, nepriklausomas kiekvienam PoE kanalui (automatinis grįžimas)
galimybė išjungti maitinimą PoE prievaduose
aiški optinė maitinimo ir duomenų perdavimo būsenos indikacija
iki 40 W galios PoE prievaduose (LAN_1–LAN_8)
lengvas ir greitas paleidimas be parametrų konfigūruojimo
didelis maitinimo modulio efektyvumas (>90 %)
lengvas ir greitas montavimas dėl modulinės konstrukcijos
lengvas sistemos išplėtimas ir mastelio keitimas pridedant papildomus xPoE / IP ir IPB / IPUPS serijos komutatorius
modulių montavimas bet kurioje korpuso angoje (rastrinė sistema)

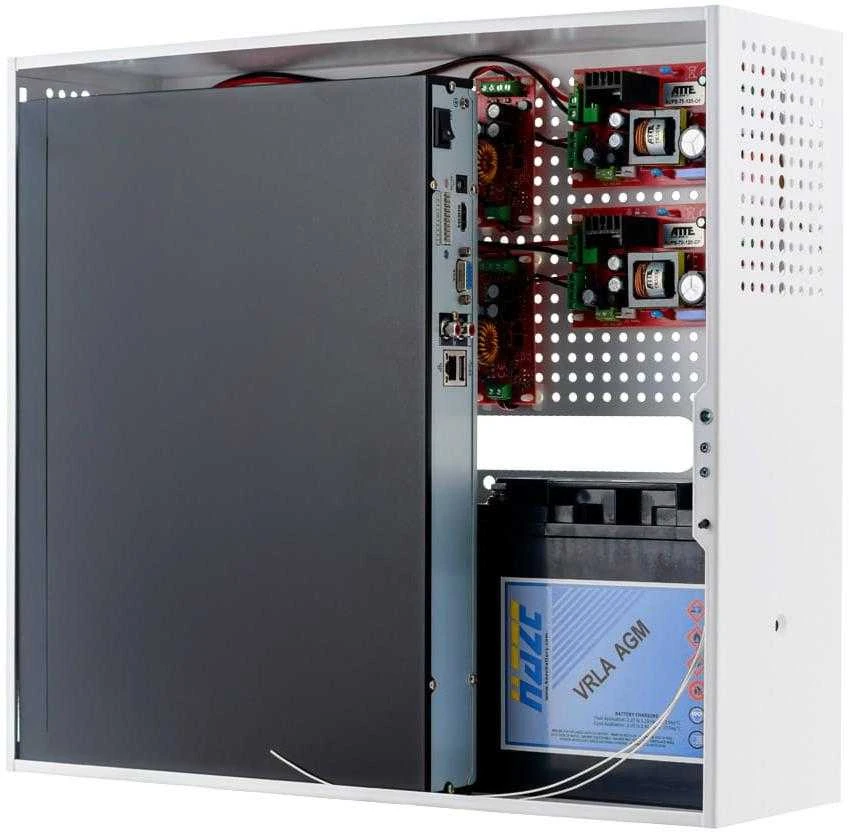

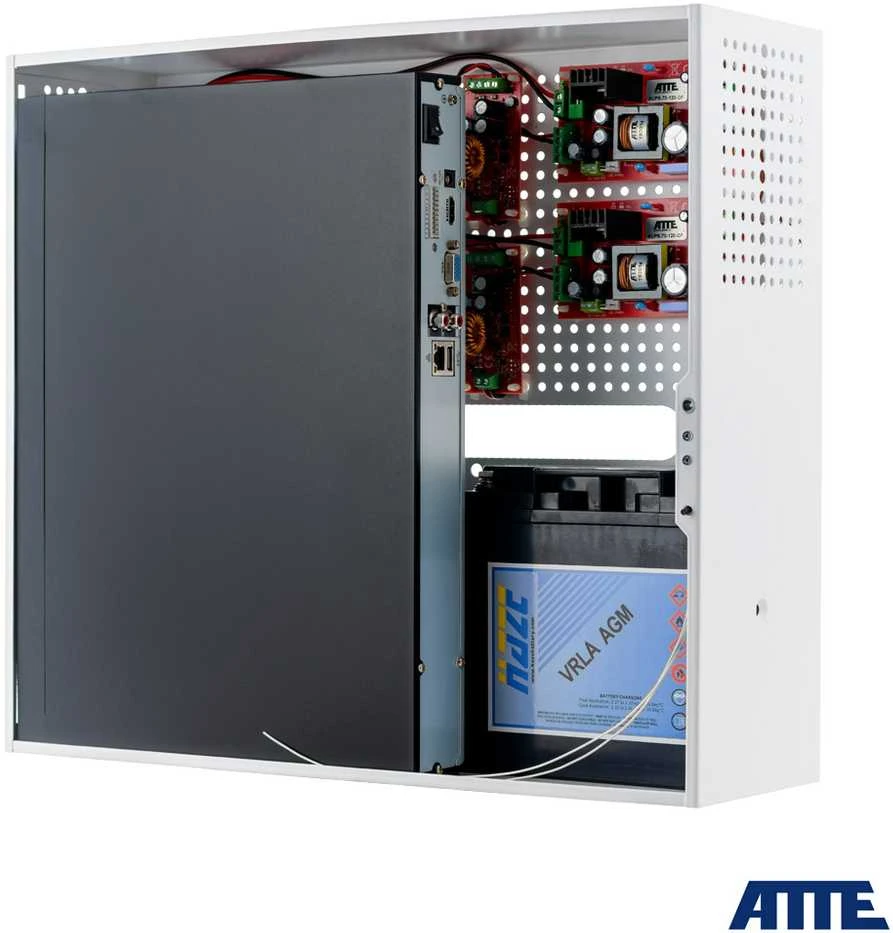

vieta vaizdo įrašymo įrenginiui (NVR)
galimybė laikyti atsarginius laidus korpuso viduje
kabelių įvadai korpuso gale
atstumas iki sienos / tvirtinimo paviršiaus

Techninės specifikacijos

LAN prievadai	18 RJ45 prievadų (16x LAN + PoE 10/100 Mbps, 2x gigabito Uplink)
Palaikomi PoE imtuvai (standartinė / maksimali galia)	802.3af – iki 15,4 W LAN_1...LAN_8 (Vin > 48 V nuolatinė įtampa) 802.3at – iki 30 W LAN_1...LAN_8 (Vin > 48 V nuolatinė įtampa) PoE PASSIVE – iki 40 W LAN_1...LAN_8
PoE išėjimai (standartinis / maitinimo režimas)	LAN_1...LAN_8 PoE PASYVUS, B režimas (4,5+) (7,8-)
PoE išvesties apsauga (viršsrovis / trumpasis jungimas)	LAN_1...LAN_8 0,75 A / elektroninis (automatinis grįžimas)
SW1 mikrojungikliai (DIP jungikliai)	1...8 jungikliai „PoE ĮJUNGTA/IŠJUNGTA“ – PoE maitinimo šaltinis LAN_1...LAN_8 prievaduose
Kintamosios srovės adapteris (tipas/tipas)	impulsinis SMPS / 2x APS-90-480-OF
Maitinimo šaltinio išėjimo apsauga (viršsrovis / trumpasis jungimas)	9A (kiekvienas maitinimo šaltinis atskirai), elektroninis (po trumpojo jungimo gali tekti iš naujo paleisti maitinimo šaltinį)
Maitinimo šaltinio šiluminė apsauga	TSD (terminis išsijungimas) 130 °C, reikia paleisti iš naujo
Maitinimo šaltinio įėjimo įtampos diapazonas / įėjimo apsauga	180...240 V kintamoji srovė / T3,15 A saugiklis F1
Maitinimo šaltinio išėjimo galia (nuolatinė)	2 x 96 W (192 W)
Maitinimo šaltinio efektyvumas	92 % esant 90 W galiai
Maitinimo šaltinio išėjimo įtampa (maitinanti PoE kameras)	48 V +/- 2 %
Korpuso surinkimas	Tvirtinamas prie sienos, tvirtinimo skylės 6 mm
Montavimo įtaisai korpuso viduje	sistemos skylės pramušimas 4,8 mm 10,8 mm rastre
Darbinės temperatūros diapazonas	-10°C...+40°C
Korpusas (tipas / medžiaga / spalva / apsauga / kabelių įvadai)	ABOX-H / metalinis / baltas / atidarymo apsauga / korpuso gale, atstumas nuo sienos
Matmenys / grynasis svoris / apsaugos laipsnis	400 x 450 x 140 mm / 4,46 kg / IP20
