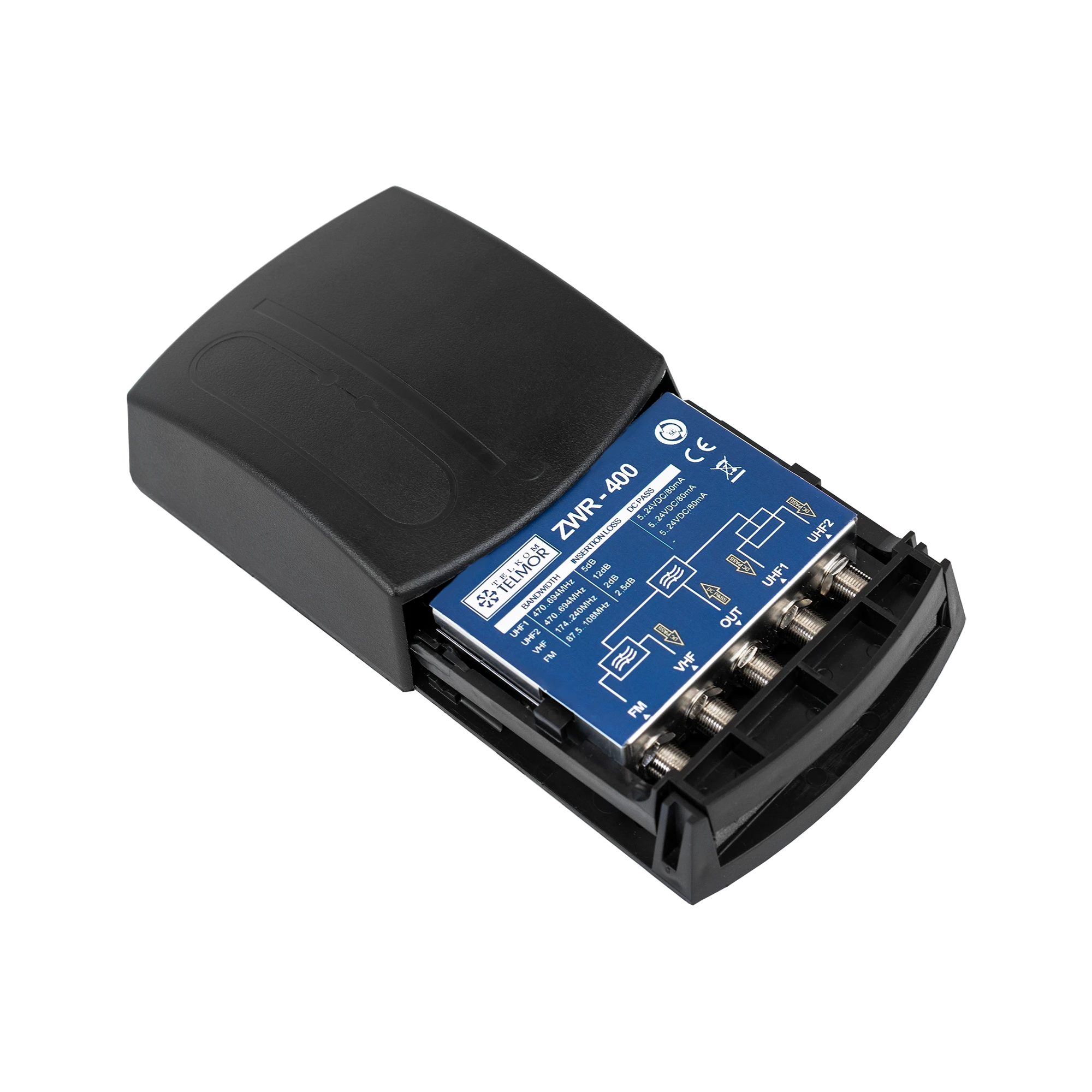

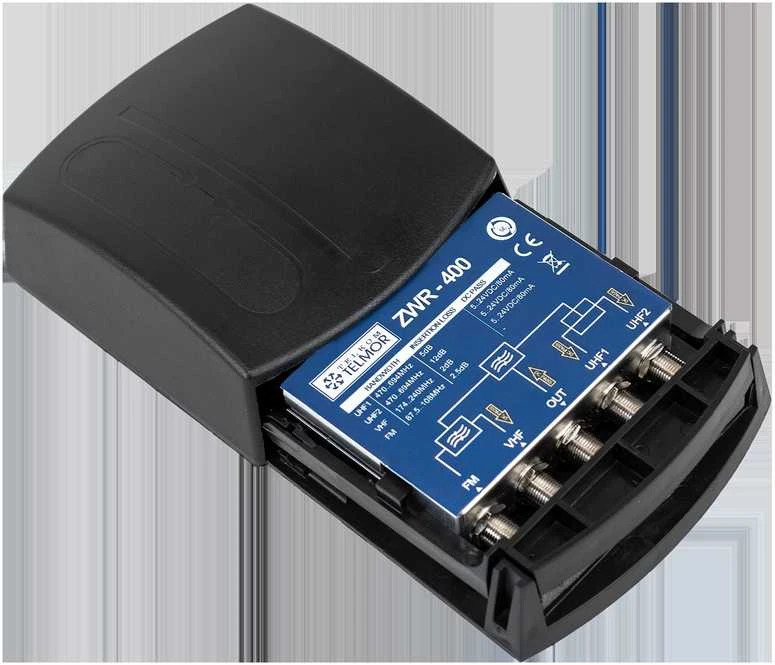

VHF/UHF ZWR-400 Diplexer Telkom Telmor

----------
Charakteristikos
-----------
Darbinė juosta ir dažnis: FM: 87,5-108 MHz; VHF: 174-240MHz; UHF: 470-694MHz
Nepriklausomas maitinimo įtampos perdavimas VHF, UHF1, UHF2 antenos įvadams su automatiniu aptikimu
Kompaktiškas ir praktiškas korpusas
Komplekte yra juostelė tvirtinimui ant antenos stiebo
Profesionalus lenkiškos gamybos krosoveris

-----------
Techniniai duomenys
-----------
Darbinė juosta:
• FM: 87,5-108MHz
• VHF: 174-240MHz
• UHF1: 470-694MHz
• UHF2: 470-694MHz
Pralaidumo slopinimas:
• FM: 2,5 dB
• VHF: 2 dB
• UHF1: 5 dB
• UHF2: 12 dB
Nuolatinės srovės leidimas: VHF, UHF1, UHF2 – taip (FM – ne)
Automatinis nuolatinės srovės perjungimas: taip (VHF, UHF1, UHF2)
Gaminio matmenys: 87x75x22 mm
Stiebo korpuso matmenys: 128x109x45 mm
Grynasis svoris su stiebo korpusu: 0,3 kg

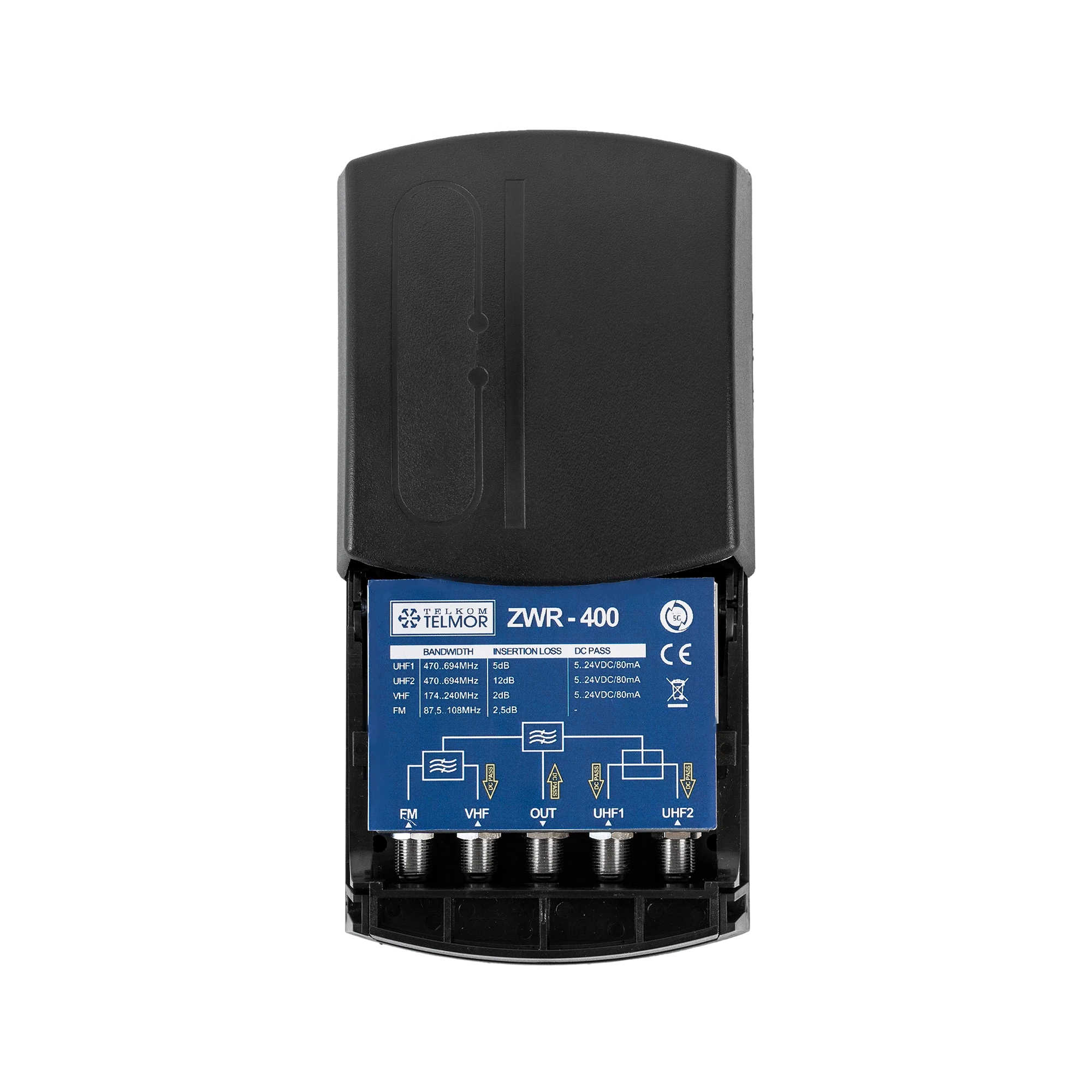

ZWR-400 yra juostinis diplekseris su keturiais įėjimais: FM, VHF, UHF1 ir UHF2 bei vienu išėjimu. Prietaisas naudojamas VHF ir UHF televizijos antenų ir radijo antenos signalams sumuoti. Dažnio atsakas FM: 87,5-108 MHz, VHF: 174-240 MHz, UHF1 ir 2: 470-694 MHz.
ZWR-400 užtikrina maitinimo įtampos perdavimą iš įvesties į VHF ir UHF išėjimus, todėl galima maitinti antenos pirminius stiprintuvus. Tuo atveju
aktyvios antenos, galia bus automatiškai perduodama į atitinkamus įėjimus. Prijungus pasyviąją anteną, įtampos perdavimas išliks
užblokuotas prievadui, prie kurio jis prijungtas.

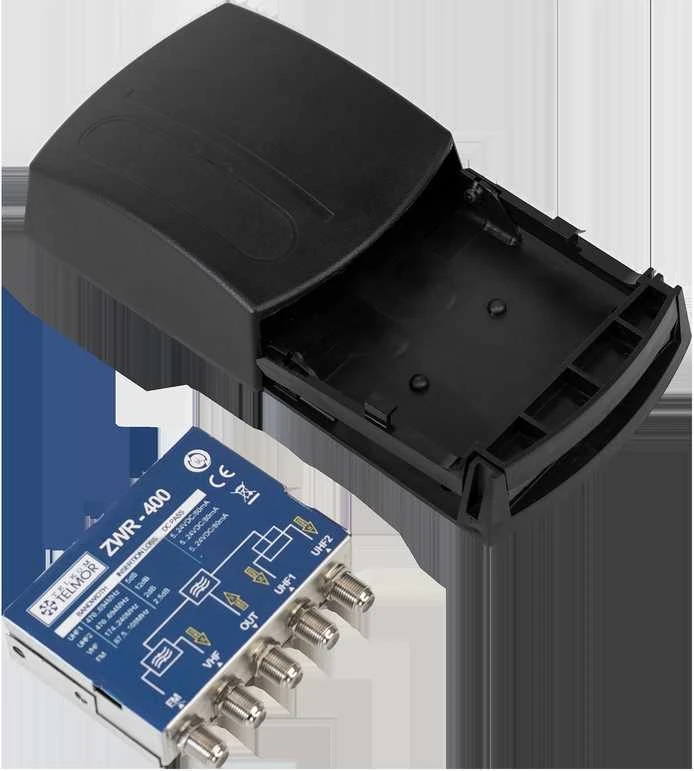

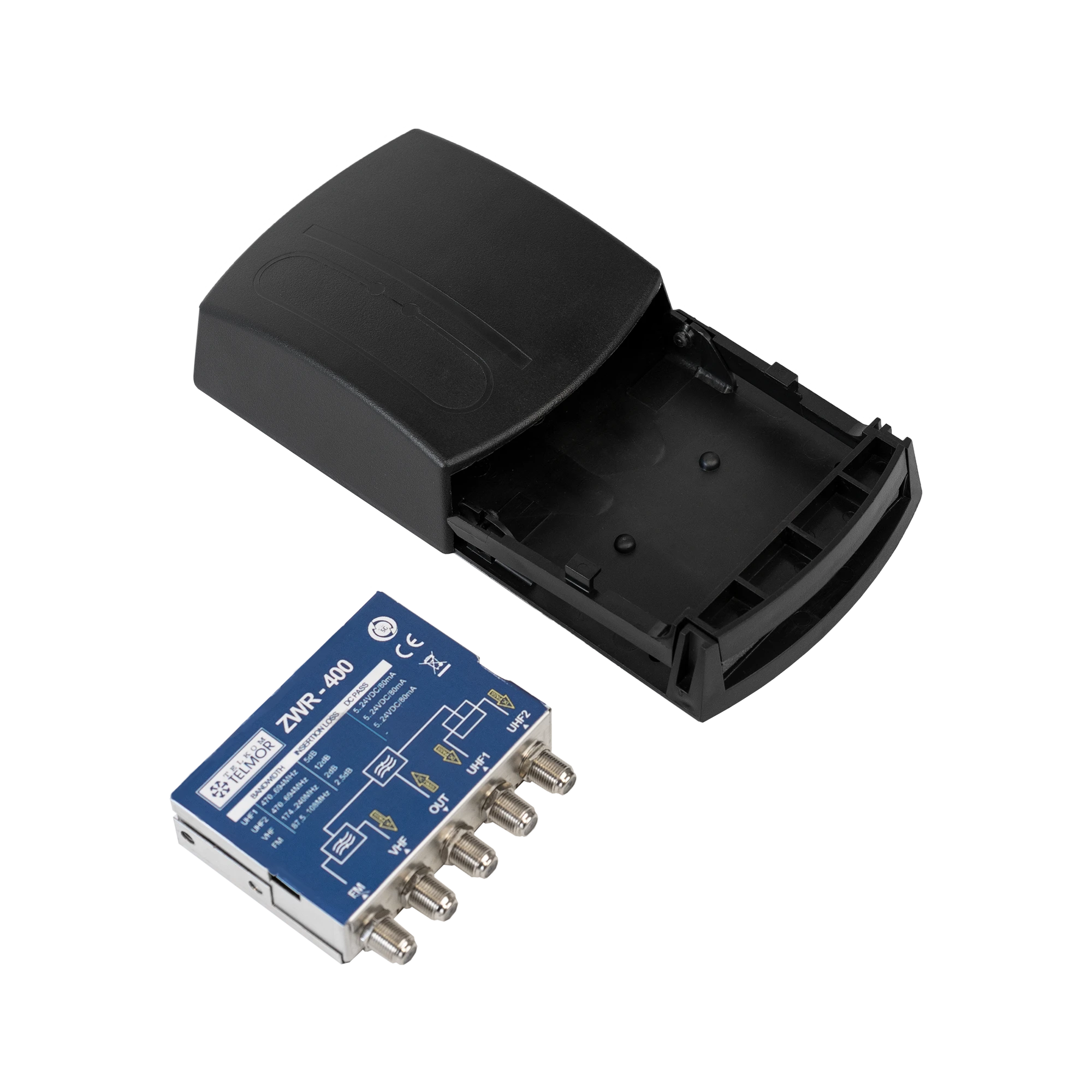

Dėl specialaus, purslams atsparaus ABS korpuso, diplekseris gali būti montuojamas ant antenos stiebo.
Krosoveris yra profesionalus sprendimas su įmontuota SAW filtrų technologija. Dėl šios priežasties GSM / LTE ir 5G signalai nepateks į įrenginį.
Filtrų naudojimas UHF įėjimuose leidžia naudoti pasyvias antenas, veikiančias platesniame UHF dažnių diapazone. Nereikia papildomų filtrų ar kryžminių jungiklių.
UHF2 prievadas (su didesniu pralaidumo slopinimu) skirtas antenoms, kurios priima stipresnius signalus (apšvietimas, didesnės galios siųstuvas). Tokio namų įrengimo dėka galime valdyti skirtingo galingumo signalus be papildomų slopintuvų ar pasirinktinai derinamų stiprintuvų.
Sprendimas skirtas SMATV programoms, skirtoms vienos šeimos namams. Didesniems įrengimams rekomenduojame naudoti WWK serijos kanalų stiprintuvus.
