1. Kokiam dažnių diapazonui skirta ši visakryptė antena?

Poynting PUCK-1 antena yra plačiajuostė ir veikia nuo 690 iki 3800 MHz dažnių ruože. Šis diapazonas apima pagrindines 2G, 3G ir 4G LTE mobiliojo ryšio juostas, taip pat 3,5 GHz juostą. Dėl to ji tinka įvairiems tinklams ir užtikrina gerą ryšio kokybę.

2. Kokia yra šios skydinės antenos stiprinimo vertė?

Maksimalus šios daugiakryptės antenos stiprinimas yra 6 dBi. Šis parametras pasiekiamas aukštesnėse dažnių juostose (1710–3800 MHz), kas tiesiogiai pagerina priėmimo jautrumą ir siuntimo galią. Dėl to padidėja duomenų perdavimo greitis ir stabilumas.

3. Ar ši maža antena atspari nepalankioms sąlygoms?

Taip, šis prietaisas turi aukštą atsparumą aplinkai. Jo korpusas yra sandarus, atitinkantis IP68 apsaugos klasę, todėl jis apsaugotas nuo dulkių ir ilgalaikio vandens poveikio. Tai leidžia montuoti anteną lauke, transporto priemonėse ar pramonėje nebijant oro sąlygų.

4. Kokiuose projektuose galima naudoti šį IoT antenos sprendimą?

Ši visakryptė antena yra universali ir pritaikyta IoT bei M2M sistemoms. Ji puikiai tinka išmaniesiems skaitikliams, pramoninei automatizacijai, transporto priemonių telemetrijai ir žemės ūkio technikai. Platus dažnių diapazonas užtikina suderinamumą su daugeliu įrenginių.

5. Kaip tvirtinti šią žemo profilio anteną?

Montavimas yra lankstus dėl komplektacijoje esančių įvairių tvirtinimo detalių. Anteną galima pritvirtinti prie paviršiaus naudojant dvipusę juostą, magnetą, kaiščius arba specialų laikiklį stulpeliui. Toks dizainas leidžia lengvai sumontuoti ją ant stogo, sienos ar transporto priemonės.

Niskoprofilowa antena dookólna...

Name: Niskoprofilowa antena dookólna Poynting PUCK-1
Brand: Poynting
SKU: 31430314
Price: 64.99 EUR
Availability: InStock

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

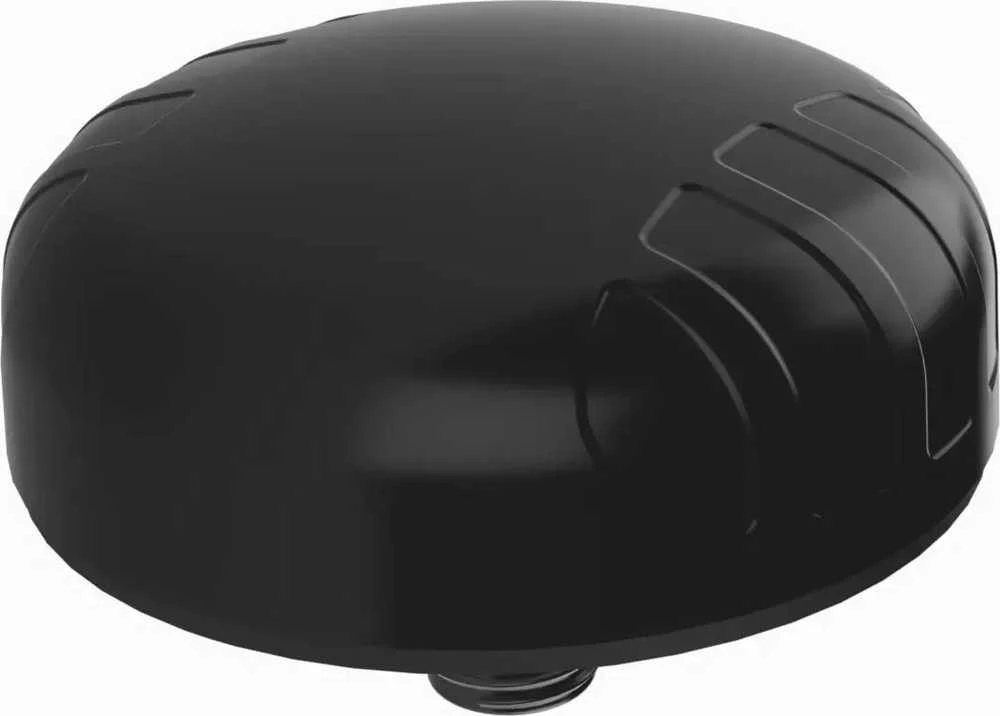

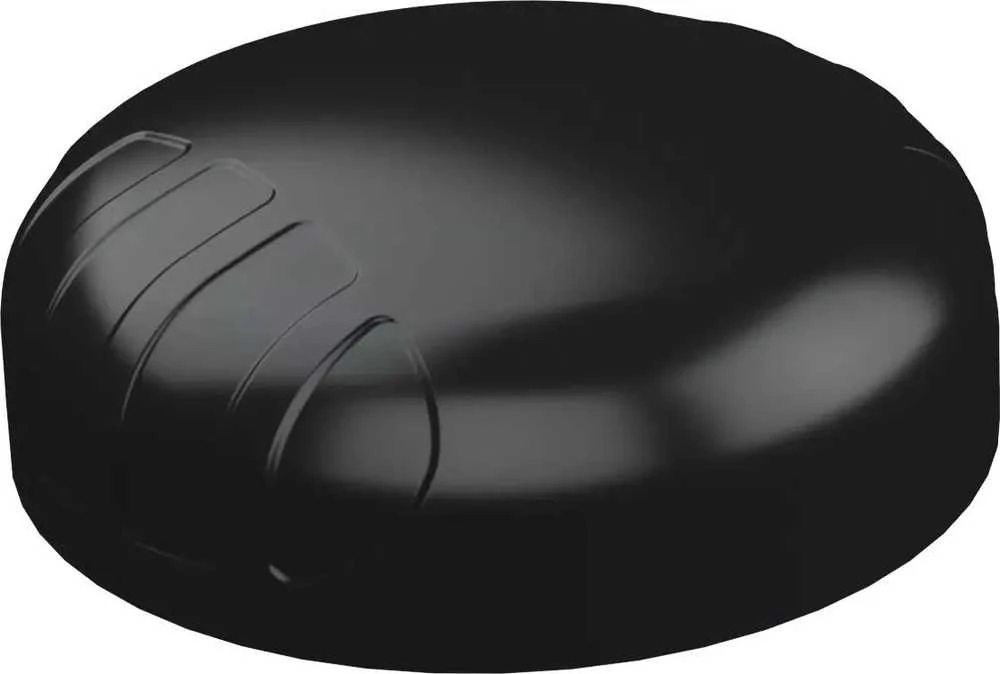

Poynting PUCK-1 6 dBi plačiajuostė daugiakryptė skydinė antena

Naujoji „Poynting“ PUCK serija siūlo mažą skydinę anteną, skirtą naudoti IoT/M2M, išmaniuosiuose skaitikliuose, išmaniosiose komunalinėse paslaugose, transporte, jūroje ir žemės ūkyje. PUCK-1 yra SISO antena, apimanti 690–3800 MHz juostą, kuri apima populiariausias tarptautines LTE juostas. PUCK pranoksta daugelį konkurentų dėl dėmesio šios aukštos kokybės antenos dizainui. Visų spinduliuojančių elementų spinduliuotės charakteristikos užtikrina puikų balansą tarp įvairiakryptiškumo, modelių įvairovės ir geros spinduliavimo gebėjimo norimame aukštyje, į kurį dažnai nepastebima tokių mažų dydžių antenose. Nepaisant mažo dydžio, ši antena užtikrina puikų našumą, ypač aukštesnių dažnių juostose, kur našumas yra labai svarbus LTE pralaidumui ir ryšio stabilumui.

Produkto savybės

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

- Didelio našumo LTE
- 2G / 3G / 4G / LTE palaikymas (paruošta 5G)
- Plačiajuostis priėmimas – apima plačią dažnių juostą, įskaitant CBRS 3,5 GHz juostą
- Nepriklausoma nuo įžeminimo plokštumos
- Tvirtas, vandalams ir vandeniui atsparus (IP 68) korpusas
- Puikiai tinka transporto, jūrų ir IoT/M2M programoms
- Itin veZAtile montavimo parinktys, kad būtų lengva montuoti

Antenos naudojimas

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

- Išmanieji įrankiai: išmanūs energijos, dujų ir vandens matavimai
- Išmanieji pastatai: oro kondicionavimo kontrolė, praėjimo kontrolė, apsauga, drėkinimas
- Pramoninė automatika, robotizuotos mašinos ir kitos M2M sistemos
- Skaitmeniniai ženklai
- Sandėliai ir logistikos sistemos
- Transportas (autobusai, komunalinės paslaugos ir viešasis saugumas)
- Kasybos transporto priemonių ir mašinų komunikacija, telemetrija ir automatizavimas (M2M ir IoT)
- Žemės ūkio technika

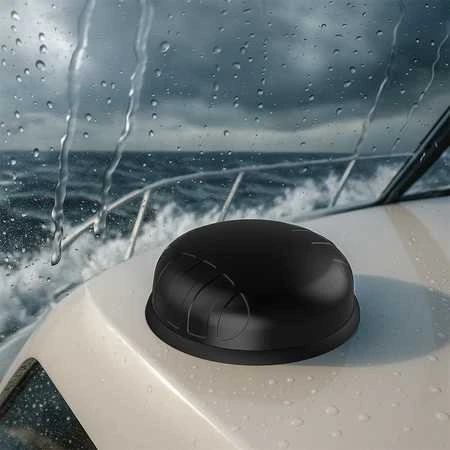

- Jūrinis: maži laivai, jachtos prie krantų arba vidaus vandenyse
Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

Antenos veikimo diagramos

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

Įtampos bangų santykis (VSWR)*

VSWR yra RF energijos perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas.
Idealioje sistemoje perduodama 100 % galios, atitinkanti 1:1 VSWR, PUCK-1 užtikrina puikų našumą visose juostose, kurių VSWR ≤2,5:1 viršija 85 % juostos.

Padidėjimas dBi

6dBi yra didžiausias stiprinimas visose juostose nuo 698-960, 1710-2700 ir 3400-3800 MHz
- Stiprinimas skirtingoms juostoms: -1dBi @ 698-960MHz
- Stiprinimas skirtingose juostose: 6 dBi esant 1710-2700 MHz
- Stiprinimas skirtingose juostose: 6 dBi esant 3400-3800 MHz

Radiacijos modeliai

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

Plačiajuosčio ryšio antenos PUCK-1 pristatymas (vaizdo įrašas)

nuoroda: https://youtu.be/wQ7WTtjMNPM

Nuorodos į kitus vaizdo įrašus apie PUCK-1:
Išpakavimas – https://youtu.be/AfL5b7pRWbk
PUCK aukštos įtampos testas - https://youtu.be/A-3FVcQjK-I
PUCK testas vėjo tunelyje - https://youtu.be/Yga3oqAGly0
Jėgos testas – https://youtu.be/MS_gkMZ26tE
4x4 MIMO sprendimų konstravimas - https://youtu.be/YsRRjBAfX4k

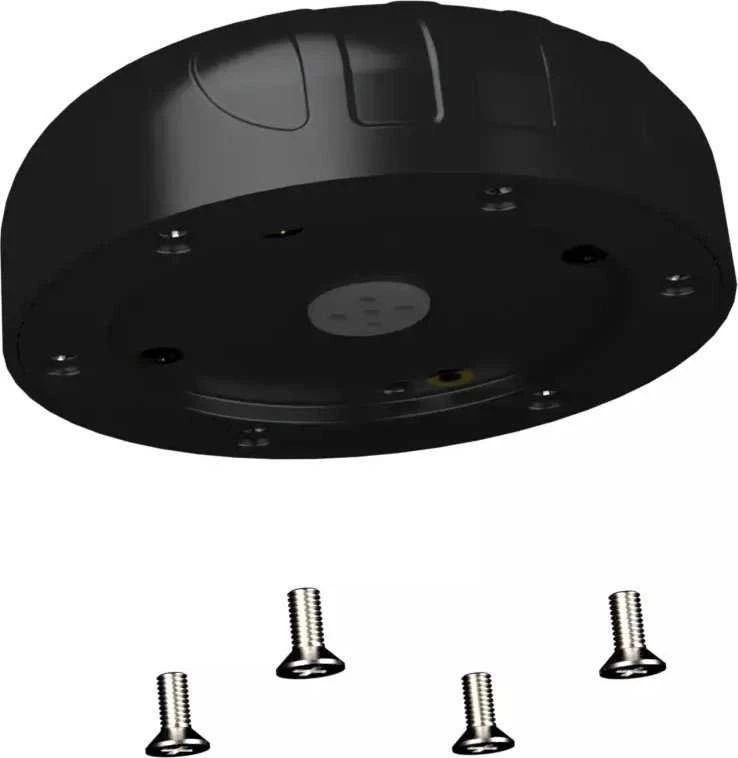

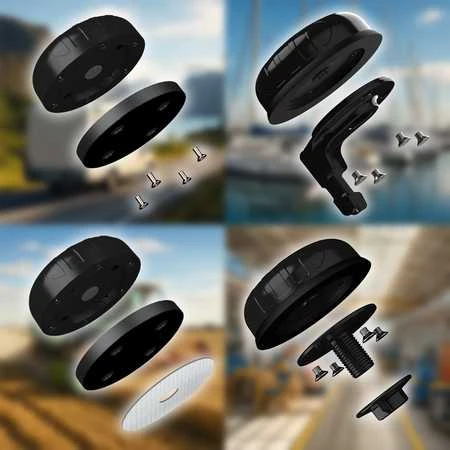

Daug surinkimo galimybių

Naujoji „Poynting“ PUCK antenų serija siūlo paprastą montavimą su keliomis tvirtinimo galimybėmis. Standartiškai tai apima:

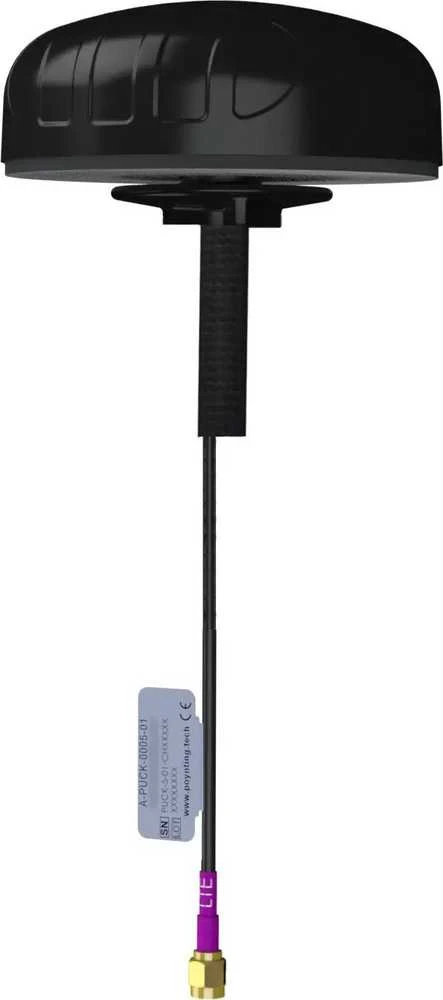

- Tvirtinama su kaiščiu – pridedami du skirtingi ilgiai (40 mm ir 80 mm)

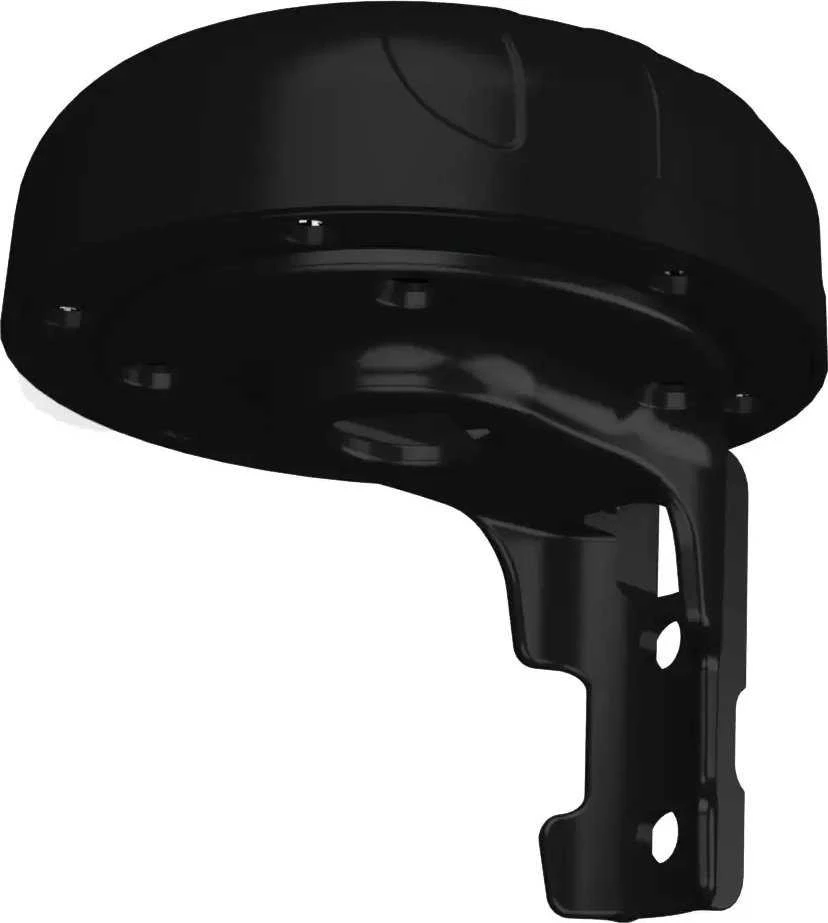

- Montavimas ant vertikalaus stulpo (vidinis ir išorinis montavimas mažesniems ir didesniems stulpams)
- Horizontalus stulpo tvirtinimas (pvz., jūriniai bėgiai)

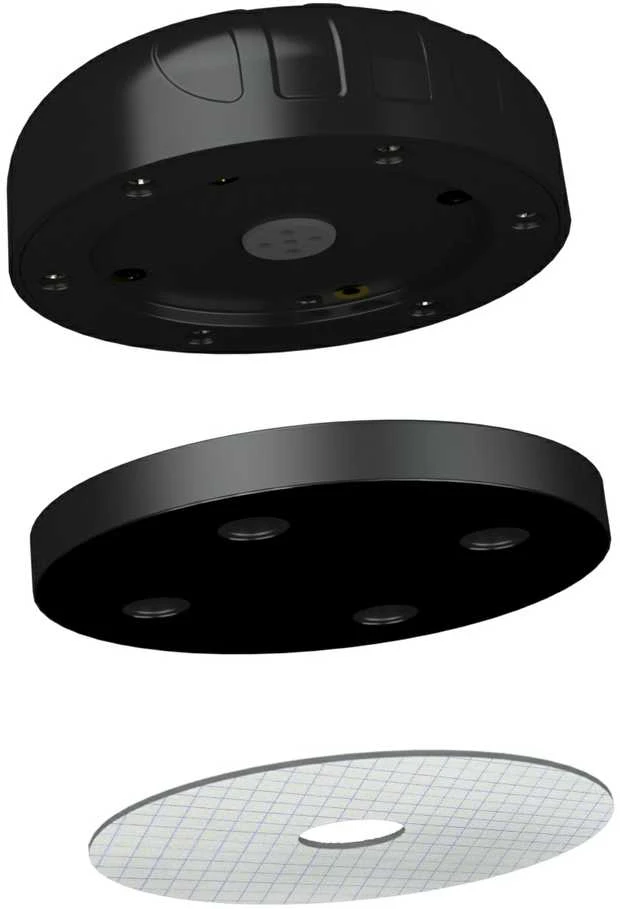

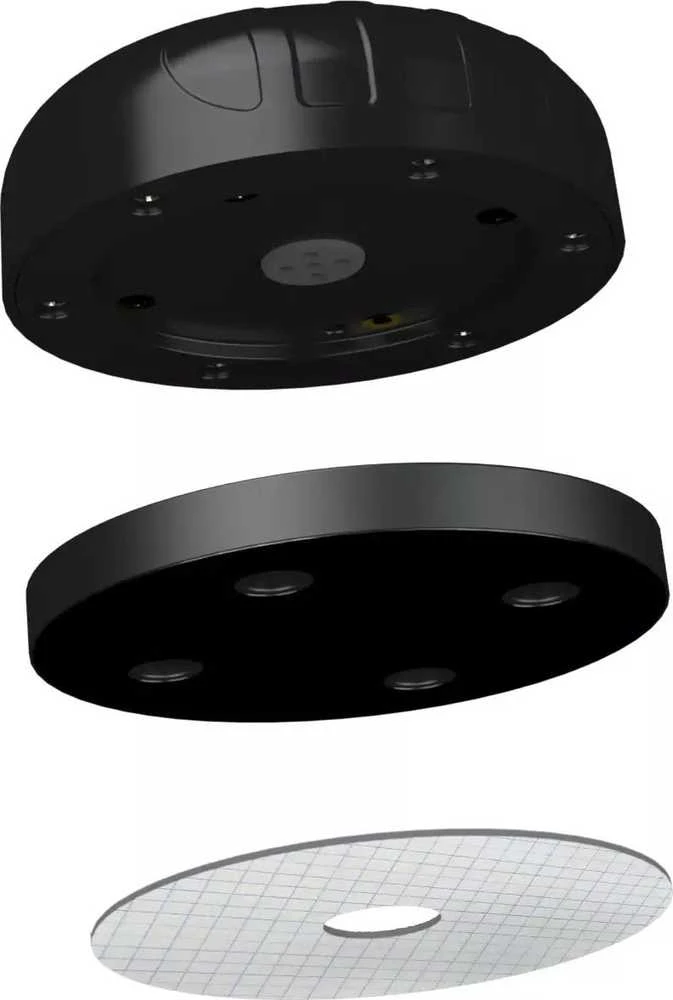

- Magnetinis tvirtinimas
- Paviršinis montavimas (dvipusė juosta)
- Tvirtinimas prie sienos

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka

Techniniai akcentai:

Techninės specifikacijos

Spustelėkite čia norėdami peržiūrėti visą techninę antenos dokumentaciją.

Niskoprofilowa antena dookólna Poynting PUCK-1 aprašymas - Prekės nuotrauka
