1. Su kokiais tinklais veikia Poynting PUCK-1 antena?

Ši LTE antena palaiko 2G, 3G, 4G ir LTE tinklus. Ji taip pat yra paruošta būsimiems 5G ryšio tinklams. Patikimas ryšys užtikrinamas dėl plataus dažnių diapazono, kuris apima populiariausias tarptautines juostas.

2. Koks šios visakryptės antenos dažnių diapazonas?

Ši universali ryšio antena veikia nuo 690 iki 3800 MHz dažnių juostoje. Šis platus dažnių spektras apima svarbias LTE juostas, įskaitant 3,5 GHz CBRS juostą. Dėl to užtikrinamas lankstus naudojimas įvairiose programose.

3. Ar montuojant reikalingas įžeminimas šiam įrenginiui?

Ne, šis įrenginys veikia efektyviai be specialaus įžeminimo. M2M antenos konstrukcija leidžia nepriklausyti nuo įžeminimo plokštumos. Tai labai padidina montavimo lankstumą ir supaprastina visą diegimo procesą.

4. Koks šiosGSM antenos apsaugos nuo vandens lygis?

Šis daiktų interneto įrenginys turi aukščiausią IP68 sandarinimo klasę. Vandalizmui atsparus korpusas visiškai apsaugo elektroniką nuo vandens ir dulkių. Dėl šios savybės antena puikiai tinka naudoti atšiauriomis lauko sąlygomis.

5. Kokį stiprinimą suteikia ši žemo profilio antena?

Šis tikslusis radijo dažnių įrenginys pasiekia didžiausią 6 dBi stiprinimą dviejose pagrindinėse dažnių juostose. Konkrečiai, 1710–2700 ir 3400–3800 MHz dažniais stiprinimas siekia 6 dBi. Žemesniuose 698–960 MHz dažniuose stiprinimas yra apie -1 dBi.

Mes profiliuojame anteną Dookólna...

GSM antena Poynting kemperiui A-PUCK-0001-V1-01-W LTE SISO

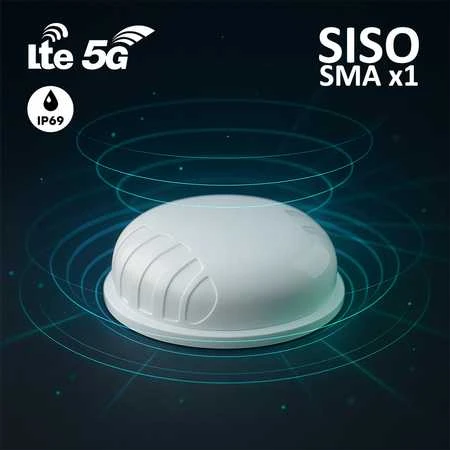

Naujoji „Poynting“ PUCK serija siūlo nedidelę panelinę anteną, skirtą naudoti daiktų internete / M2M, išmaniuosiuose skaitikliuose, išmaniosiose komunalinėse paslaugose, transporte, laivybos ir žemės ūkio srityse. PUCK-1 yra SISO antena, apimanti 690–3800 MHz dažnių juostą, kuri apima populiariausias tarptautines LTE juostas. Dėl dėmesio šios aukštos kokybės antenos dizainui PUCK lenkia daugelį konkurentų. Visų spinduliuojančių elementų spinduliuotės modelis užtikrina puikią pusiausvyrą tarp visakryptiškumo, modelio įvairovės ir gero spinduliavimo gebėjimo norimame aukštyje – savybė, į kurią dažnai nekreipiama dėmesio tokio mažo dydžio antenose. Nepaisant mažo dydžio, ši antena užtikrina puikų našumą, ypač aukštesnių dažnių juostose, kur našumas yra labai svarbus LTE pralaidumui ir ryšio stabilumui.

Produkto savybės

- Didelio našumo LTE : užtikrina patikimą ir greitą LTE ryšį, paruoštą darbui šiuolaikinėse ryšio sistemose.
- Palaikymas kelioms technologijoms : suderinamas su 2G, 3G, 4G ir LTE, taip pat paruoštas būsimiems 5G tinklams.
- Plačiajuostis priėmimas : Palaiko plačias dažnių juostas, įskaitant 3,5 GHz CBRS juostą, todėl ją galima naudoti universaliai.
- Nėra priklausomybės nuo įžeminimo : antena veikia efektyviai nepriklausomai nuo įžeminimo plokštumos, o tai padidina įrengimo lankstumą.
- Tvirtas ir vandeniui atsparus korpusas : vandalizmui atsparus dizainas su IP68 sandarumo klase užtikrina patvarumą atšiauriomis sąlygomis.

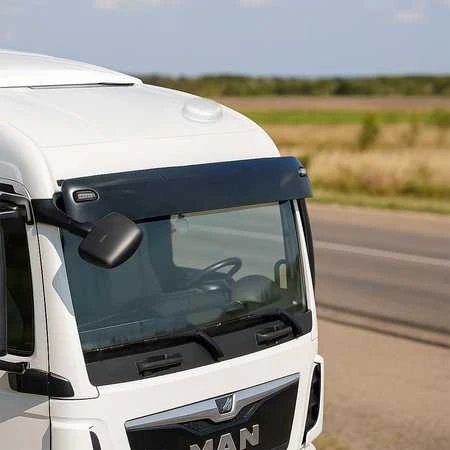

- Transporto ir daiktų interneto taikymas : idealiai tinka transporto priemonėms, laivams, daiktų internetui ir M2M sistemoms, todėl tai universalus įrankis.
- Lengvas montavimas : „Ultra-veZAtile“ tvirtinimo galimybės leidžia patogiai ir greitai montuoti ant įvairių paviršių.

Antenos taikymas

- Išmanieji įrankiai: išmanusis energijos, dujų ir vandens skaitiklis
- Išmanieji pastatai: klimato kontrolė, prieigos kontrolė, apsauga, drėkinimas
- Pramoninė automatika, robotika ir kitos M2M sistemos
- Skaitmeninė reklama
- Sandėliai ir logistikos sistemos
- Transportas (autobusai, komunalinės paslaugos ir visuomenės saugumas)
- Kasybos transporto priemonių ir mašinų ryšys, telemetrija ir automatizavimas (M2M ir daiktų internetas)
- Žemės ūkio technika

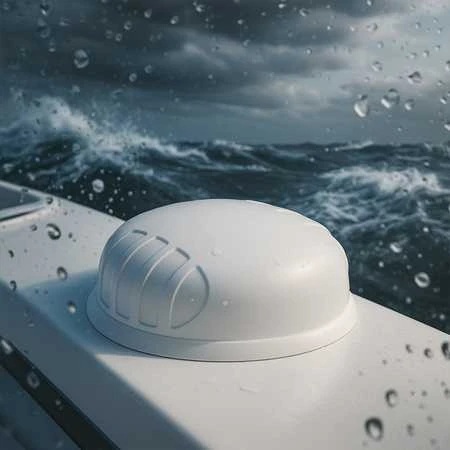

- Jūrų: maži laivai, jachtos prie pakrančių ar vidaus vandenų

Įtampos bangos santykis (VSWR)*

VSWR yra radijo dažnių energijos perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas. Idealioje sistemoje perduodama 100 % galios, o tai atitinka 1:1 VSWR. PUCK-1 užtikrina puikų našumą visose juostose, kai VSWR yra ≤2,5:1 per 85 % pralaidumo.

Stiprinimas dBi

6dBi yra didžiausias stiprinimas visose 698–960, 1710–2700 ir 3400–3800 MHz dažnių juostose.
- Stiprinimas skirtingoms juostoms: -1dBi @ 698–960 MHz
- Stiprinimas skirtingoms juostoms: 6dBi 1710–2700 MHz dažniu
- Stiprinimas skirtingoms juostoms: 6dBi esant 3400–3800 MHz dažniui

Spinduliuotės modeliai

Daug montavimo variantų

Naujoji „Poynting“ PUCK antenų serija užtikrina paprastą montavimą ir kelias tvirtinimo galimybes. Į tai standartiškai įeina:

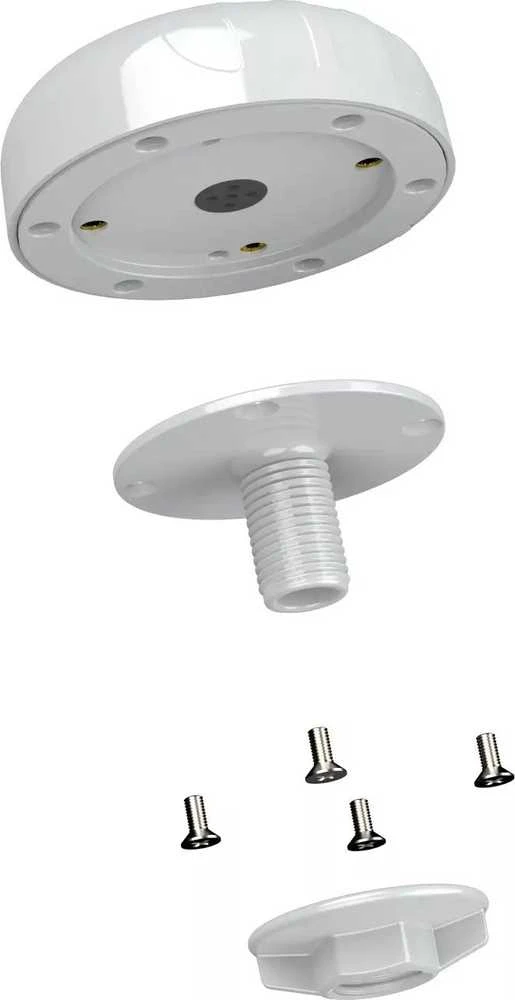

- Montuojamas ant čiaupo – pridedami du skirtingi ilgiai (40 mm ir 80 mm)
- Vertikalus tvirtinimas prie stulpų (vidinis ir išorinis tvirtinimas mažesniems ir didesniems stulpams)
- Horizontalus tvirtinimas prie stulpų (pvz., jūriniai bėgiai)
- Magnetinis laikiklis

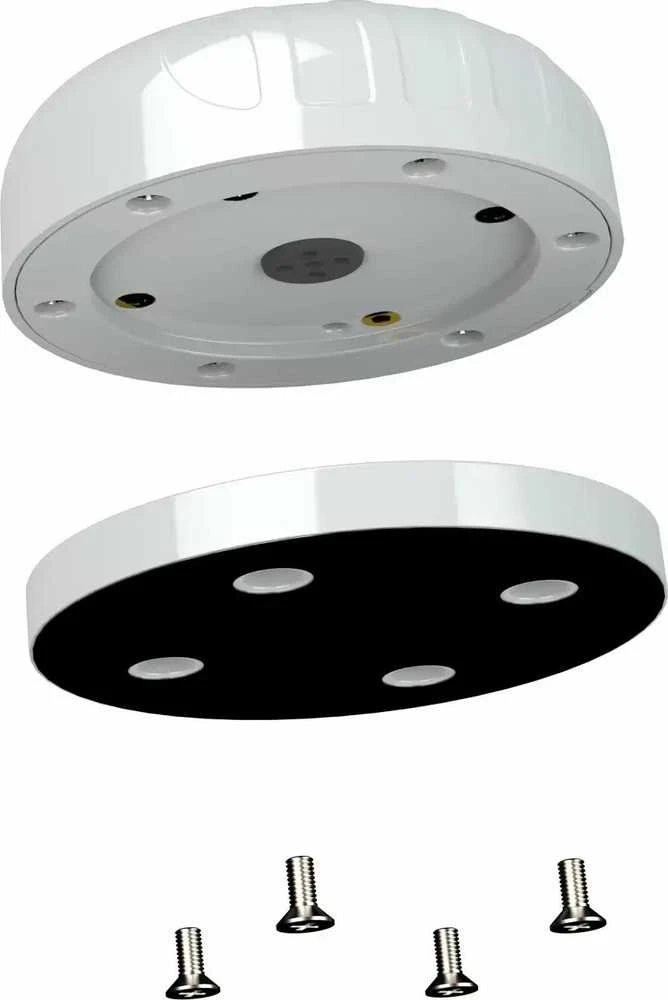

- Paviršinis montavimas (dvipusė lipni juosta)
- Sieninis laikiklis

Antenos apžvalga

Produkto SKU

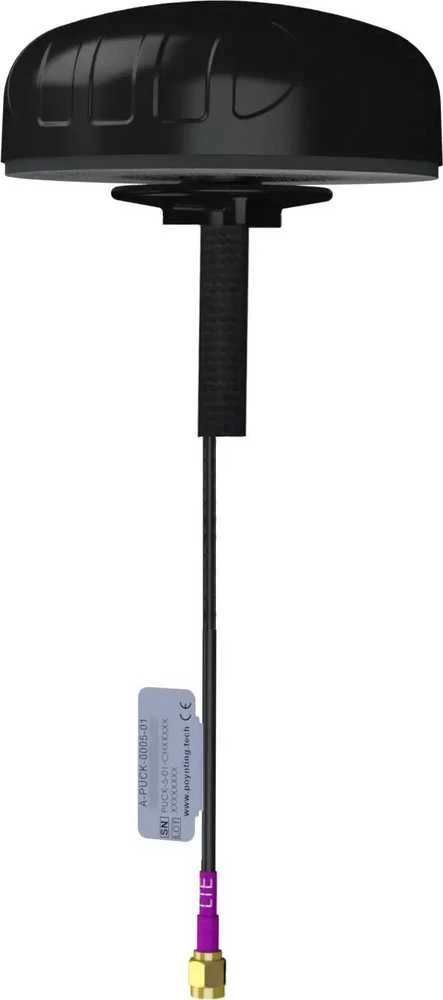

A-PUCK-0001-V1-01 (juodas)

A-PUCK-0001-V1-01-W (balta)

Uostai

SISO / MIMO

SISO

Koaksialinio kabelio tipas

RTK-031

Koaksialinio kabelio ilgis

2 m

EAN

6009880915262

6009710920435

Jungties tipas

SMA Vyras

Techninė specifikacija

Dažnių diapazonas (mobilusis ryšys):	698–960 MHz 1710–2700 MHz 3400–3800 MHz
Pelnas (maks.):	-1 dBi esant 698–960 MHz dažniui 6 dBi esant 1710–2700 MHz dažniui 6 dBi esant 3200–3800 MHz dažniui
VSWR:	2,5:1 daugiau nei 85 % diapazono
Maitinimo šaltinis:	10 colių
Poaryzacja:	Linijinis, vertikalus
Įėjimo varža:	50 omų (nominali)
Kabelio slopinimas:	0,56 dB/m esant 900 MHz dažniui 0,72 dB/m esant 1800 MHz dažniui 0,88 dB/m esant 2400 MHz dažniui 1,2 dB/m esant 3000 MHz dažniui
Nuolatinės srovės perėjimas:	Taip

Aplinkosaugos specifikacijos, sertifikatai ir patvirtinimai

Vėjo pasipriešinimas: ≤220 km/val.

Darbinės temperatūros diapazonas: Nuo -40 °C iki +80 °C

Aplinkos sąlygos: Išorinis/vidinis

Apsaugos nuo vandens laipsnis: IP 68 – iki 30 minučių 1,5 m gylyje

Darbinė drėgmė: Iki 98%

Laikymo drėgmė: 5–95 % (nesikondensuojant)

Laikymo temperatūros diapazonas: Nuo -40 °C iki +80 °C

Atsparumas smūgiams: IK 10

Atitiktis standartams: CE ir RoHS

Mechaninės specifikacijos

Produkto matmenys: Ø99,3 mm x 36 mm

Pakuotės matmenys: 150 mm x 150 mm x 120 mm

Svarstyklės: 0,312 kg

Svoris su pakuote: 0,443 kg

Radomo medžiaga: PC+ABS (be halogenų)

Montavimo tipas: Ø20 srieginis laikiklis, skirtas sieniniam, paviršiniam ir magnetiniam montavimui

Produkto pakuotės turinys

Pakuotės turinys: A-PUCK-0001-V1-01

Tvirtinimo laikiklis: Ø20 srieginis laikiklis, lipnus ir magnetinis paviršius

Nuorodos į vaizdo įrašus apie PUCK-1:

Pagrindinis - https://youtu.be/wQ7WTtjMNPM
Išpakavimas - https://youtu.be/AfL5b7pRWbk
PUCK aukštos įtampos bandymas - https://youtu.be/A-3FVcQjK-I
PUCK vėjo tunelio bandymas - https://youtu.be/Yga3oqAGly0
Ištvermės testas - https://youtu.be/MS_gkMZ26tE
4x4 MIMO sprendimų projektavimas - https://youtu.be/YsRRjBAfX4k
