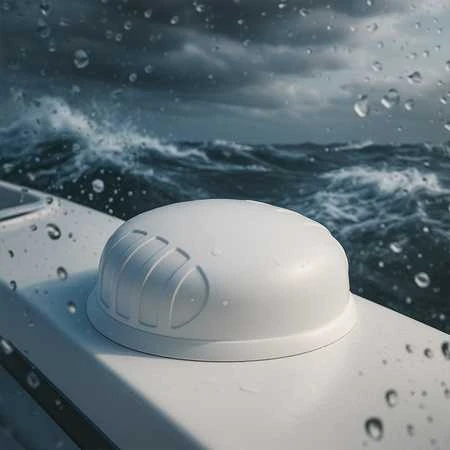

Mes profiliuojame anteną dookólna Poynting PUCK-5-W, žema kaina

LTE WIFI GPS antena Poynting kemperiui PUCK-0005-V1-01-W 5in1

Naujoji „Poynting“ PUCK antena siūlo mažo profilio anteną, skirtą naudoti daiktų interneto / M2M, išmaniųjų skaitiklių, išmaniųjų komunalinių paslaugų, transporto, jūrų ir žemės ūkio rinkose. PUCK-5 sudaro 5 viename antenų sistema viename korpuse, kurioje yra 2x2 MIMO LTE, 2x2 MIMO Wi-Fi (dviguba juosta 2,4 GHz ir 5 GHz) ir GPS / GLONASS. 2x korinio ryšio MIMO antenos (2G / 3G / 4G) apima juostą nuo 698 MHz iki 3800 MHz, įskaitant populiariausias tarptautines LTE juostas. Antena turi dvi atskiras dviejų juostų „Wi-Fi“ antenas, siūlančias vienu metu 2,4 GHz ir 5 GHz juostas, palaikančias 802.11n ir 802.11ac/ax su 2x2 MIMO. Penktoji antena yra didelio našumo, aktyvi GPS / GLONASS sistema, veikianti iki -40 °C temperatūroje. Dėl kruopštaus šios didelio našumo antenos dizaino PUCK pranoksta daugelį konkurentų. Visų spinduliuojančių elementų spinduliuotės modeliai užtikrina puikų visakryptiškumo, spektro įvairovės ir gero spinduliavimo gebėjimo balansą norimame aukštyje – savybę, kurios dažnai trūksta tokio dydžio antenoms. Nepaisant mažo dydžio, ši antena pasižymi puikiu našumu, ypač aukštesnių dažnių juostose, kur našumas yra labai svarbus LTE pralaidumui ir ryšio stabilumui. Ši antena sukurta taip, kad abu LTE prievadai būtų prijungti prie maršrutizatoriaus / įrenginio, siekiant optimalaus našumo. Ištirkite kitus PUCK serijos gaminius, kurie labiau tinka SISO taikymams.

Produkto savybės

- Didelio našumo 5 viename : palaiko kelias technologijas, įskaitant LTE, „Wi-Fi“ ir GPS/GLONASS, todėl tai universalus ryšio sprendimas.
- Palaiko kelis standartus : suderinamas su 2G, 3G, 4G, LTE ir paruoštas 5G šiuolaikiniams ryšiams.
- Plačiajuostis dažnių diapazonas : palaiko juostas, įskaitant CBRS 3,5 GHz, kad būtų galima išplėsti taikymo galimybes.
- Nepriklausomybė nuo paviršiaus : Efektyvus veikimas nepriklausomai nuo tvirtinimo paviršiaus dėl unikalaus dizaino.
- Patvarus ir vandeniui atsparus korpusas : IP68 apsaugos klasė ir atsparumas vandalizmui garantuoja ilgaamžiškumą sudėtingomis sąlygomis.
- Daiktų interneto ir transporto taikymas : skirta transporto priemonėms, jūrų laivynui ir daiktų interneto / M2M taikymams, todėl tai universali antena.
- Paprastas montavimas : „Ultra-veZAtile“ parinktys leidžia lengvai montuoti įvairiose vietose.

Antenos taikymas

- Išmanieji įrankiai: išmanusis energijos, dujų ir vandens matavimas
- Išmanieji pastatai: oro kondicionavimo valdymas, prieigos kontrolė, apsauga, drėkinimas
- Pramoninė automatika, robotika ir kitos M2M sistemos
- Skaitmeninė reklama
- Sandėliai ir logistikos sistemos
- Transportas (autobusai, komunalinės paslaugos ir visuomenės saugumas)
- Kasybos transporto priemonių ir mašinų ryšys, telemetrija ir automatizavimas (M2M ir daiktų internetas)
- Žemės ūkio technika
- Jūrų: maži laivai, jachtos prie pakrančių ar vidaus vandenų

Įtampos bangos santykis (VSWR)*

VSWR yra radijo dažnių galios perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas. Idealioje sistemoje perduodama 100 % galios, o tai atitinka 1:1 VSWR. PUCK-5 užtikrina puikų našumą visose juostose, o VSWR yra ≤2,5:1 daugiau nei 85 % pralaidumo.

Stiprinimas dBi

6 dBi yra didžiausias stiprinimas visose 698–960, 1710–2700 ir 3400–3800 MHz dažnių juostose.
7,5 dBi yra didžiausias stiprinimas visose 2400–2500 ir 5000–5800 MHz dažnių juostose.
- Stiprinimas esant 698–960 MHz dažniui: -1 dBi
- Stiprinimas esant 1710–2700 MHz dažniui: 6 dBi
- Stiprinimas esant 3400–3800 MHz dažniui: 6 dBi
- Stiprinimas esant 2400–2500 MHz dažniui: 5 dBi
- Stiprinimas esant 5000–5800 MHz dažniui: 7,5 dBi

Spinduliuotės modeliai

Daug montavimo variantų

Naujoji „Poynting“ PUCK antenų serija siūlo paprastą montavimą ir įvairius tvirtinimo būdus. Standartinės savybės:

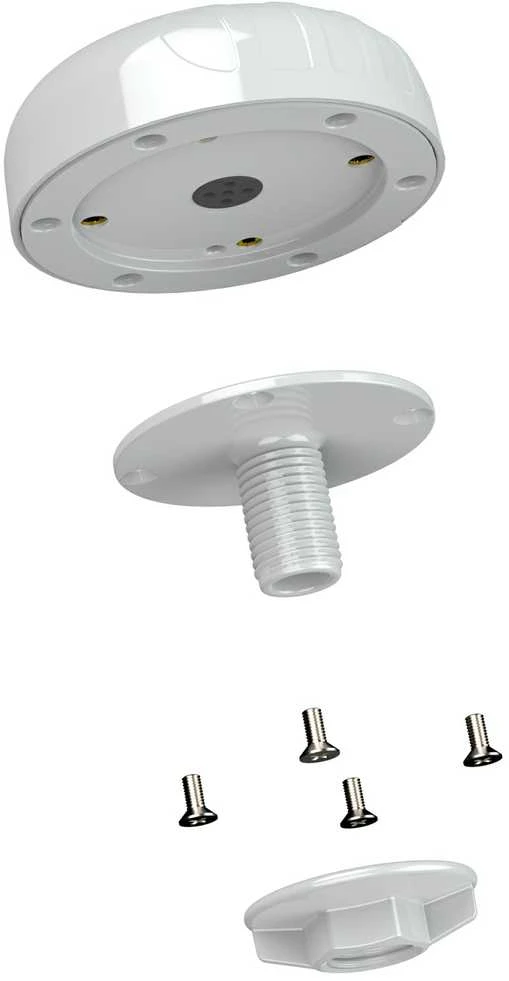

- Tvirtinimas prie čiaupo – pridedami du skirtingi ilgiai (40 mm ir 80 mm)
- Montavimas ant vertikalaus stulpo (vidinis ir išorinis montavimas mažesniems ir didesniems stulpams)
- Horizontalus tvirtinimas prie stulpų (pvz., jūriniai bėgiai)

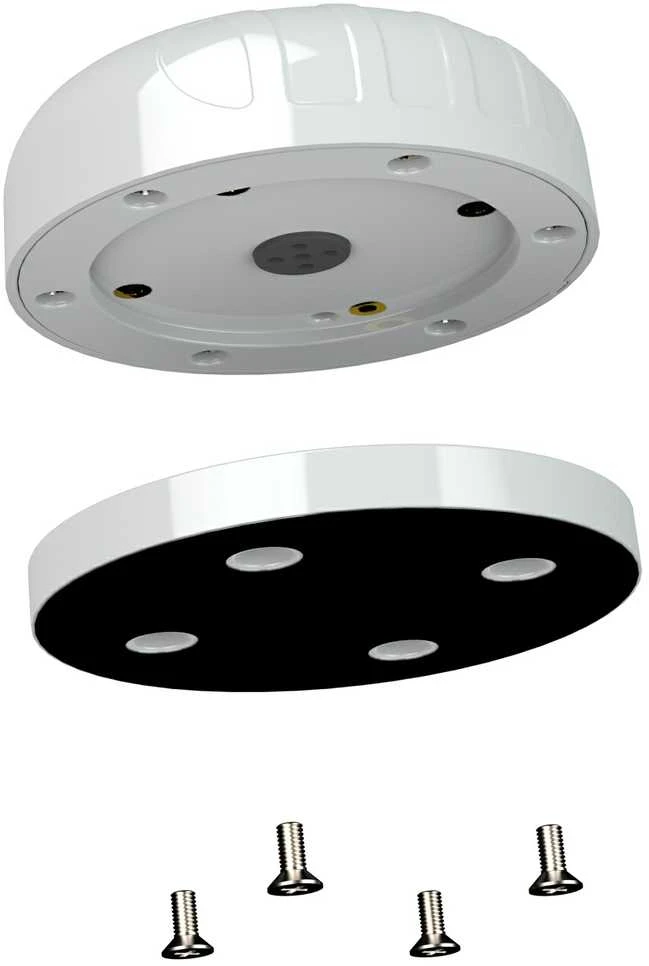

- Magnetinis laikiklis
- Paviršinis montavimas (dvipusė lipni juosta)
- Sieninis laikiklis

Antenos apžvalga

Produkto SKU

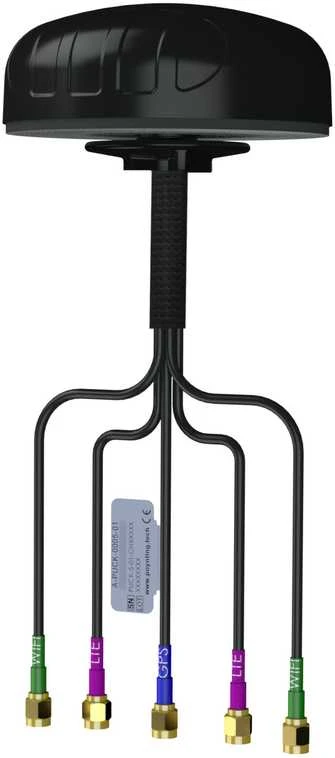

A-PUCK-0005-V1-01 (juodas)

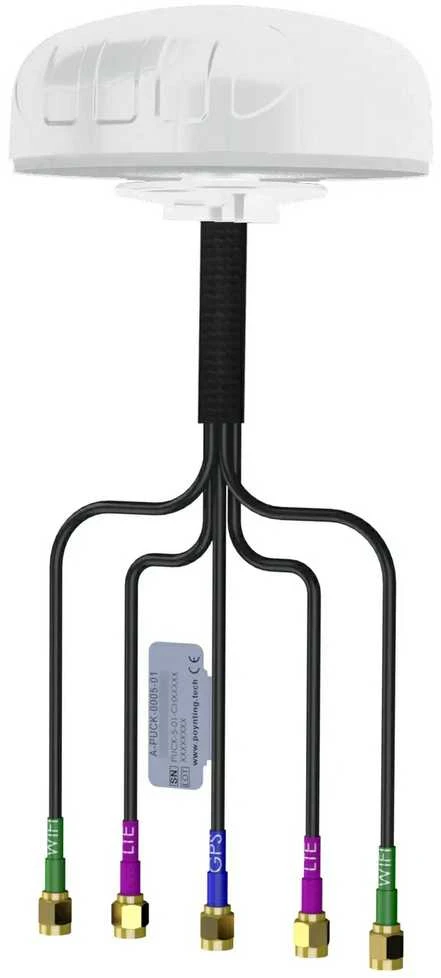

A-PUCK-0005-V1-01-W (balta)

Uostai

SISO / MIMO

2x2 MIMO

Koaksialinio kabelio tipas

RTK-031

Koaksialinio kabelio ilgis

2 m

EAN

6009880915170

6009710920817

Jungties tipas

SMA Vyras

Techninės specifikacijos

Dažnių diapazonas (mobilusis ryšys):	698–960 MHz 1710–2700 MHz 3400–3800 MHz
Stiprinimas (maks.) 1 ir 2 prievadai:	-1 dBi esant 698–960 MHz dažniui 6 dBi esant 1710–2700 MHz dažniui 6 dBi esant 3200–3800 MHz dažniui
VSWR 1 ir 2 prievadai:	2,5:1 daugiau nei 85 % pralaidumo
Maitinimo šaltinis:	10 W
Poaryzacja:	Linijinis, vertikalus
Įėjimo varža:	50 omų (nominalus)
Kabelio slopinimas:	0,56 dB/m esant 900 MHz dažniui 0,72 dB/m esant 1800 MHz dažniui 1,2 dB/m esant 3000 MHz dažniui
Nuolatinės srovės perėjimas:	Taip

Aplinkosaugos specifikacijos, sertifikatai ir patvirtinimai

Vėjo pasipriešinimas: ≤220 km/val.

Darbinės temperatūros diapazonas: Nuo -40 °C iki +80 °C

Aplinkos sąlygos: Išorinis/vidinis

Apsaugos nuo vandens laipsnis: IP 68 – iki 30 minučių 1,5 m gylyje

Atsparumas korozijai: MIL-STD 810F / ASTM B117

Darbinė drėgmė: Iki 98%

Laikymo drėgmė: 5–95 % (nesikondensuojant)

Laikymo temperatūros diapazonas: Nuo -40 °C iki +80 °C

Atsparumas smūgiams: IK 10

Atitiktis standartams: CE ir RoHS

Mechaninės specifikacijos

Produkto matmenys: Ø99,3 mm x 36 mm

Pakuotės matmenys: 150 mm x 150 mm x 120 mm

Svarstyklės: 0,523 kg

Svoris su pakuote: 0,654 kg

Korpuso medžiaga: PC+ABS (be halogenų)

Montavimo tipas: Ø20 srieginis laikiklis, skirtas sieniniam, paviršiniam ir magnetiniam montavimui

„WiFi“ specifikacijos

Dažnių diapazonai (GPS/GLONASS): 1575,42 MHz / 1600 MHz

Pelnas (maks.): 21 ± 2 dBi

VSWR: ≤1,5:1

Nominali varža: 50 omų

Poliarizacija: RHCP

Nuolatinė įtampa: 2,7–3,3 V

Galia: 50 W

Kabelio slopinimas: 0,65 dB/m esant 1500 MHz dažniui

Užsakymo informacija

Prekinis pavadinimas: PUCK-5

Prekės kodas: A-PUCK-0005-V1-01

EAN numeris: 6009880915262

Produkto pakuotės turinys

Antena: A-PUCK-0005-V1-01

Tvirtinimo laikiklis: Ø20 srieginiai laikikliai (iki 60 mm spaustuko storio), lipnus paviršius ir magnetinis tvirtinimas

Adapteriai: 2x RP-SMA(m) į SMA(f)

Nuorodos į vaizdo įrašus apie PUCK-5:

Pagrindinis - https://youtu.be/wQ7WTtjMNPM
Išpakavimas - https://youtu.be/AfL5b7pRWbk
PUCK aukštos įtampos bandymas - https://youtu.be/A-3FVcQjK-I
PUCK vėjo tunelio bandymas - https://youtu.be/Yga3oqAGly0
Ištvermės testas - https://youtu.be/MS_gkMZ26tE
4x4 MIMO sprendimų kūrimas - https://youtu.be/YsRRjBAfX4k
