Delta TRAUKIMO RINKINYS III TRAUKIAMO LYGIUI MK-1.5/ODC-3

Komplektas atramų trečiam atraminiam lygiui daugiaelementėms konstrukcijoms pagamintoms iš MK-1.5 segmentų.

Traukikliai skirti montuoti tarp 10 ir 11 grotelių elemento.

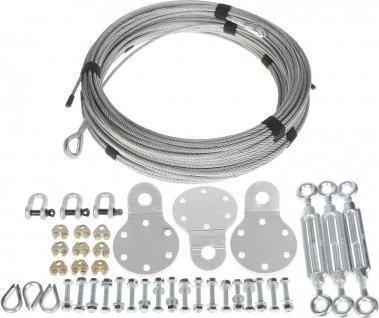

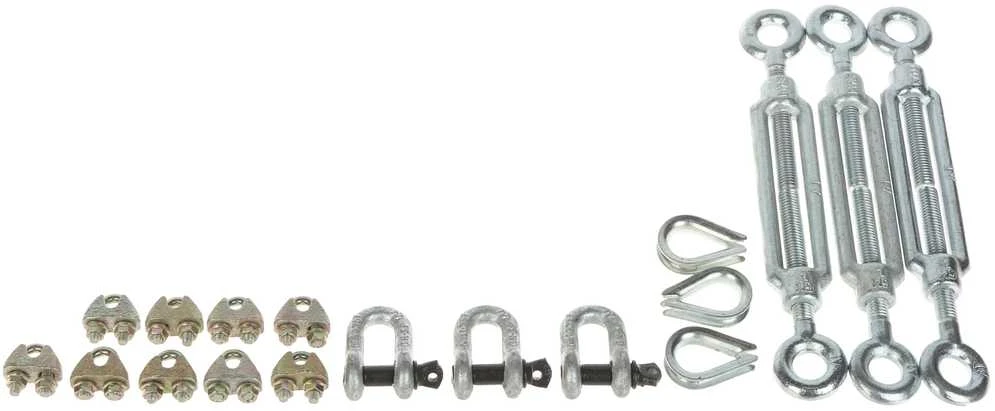

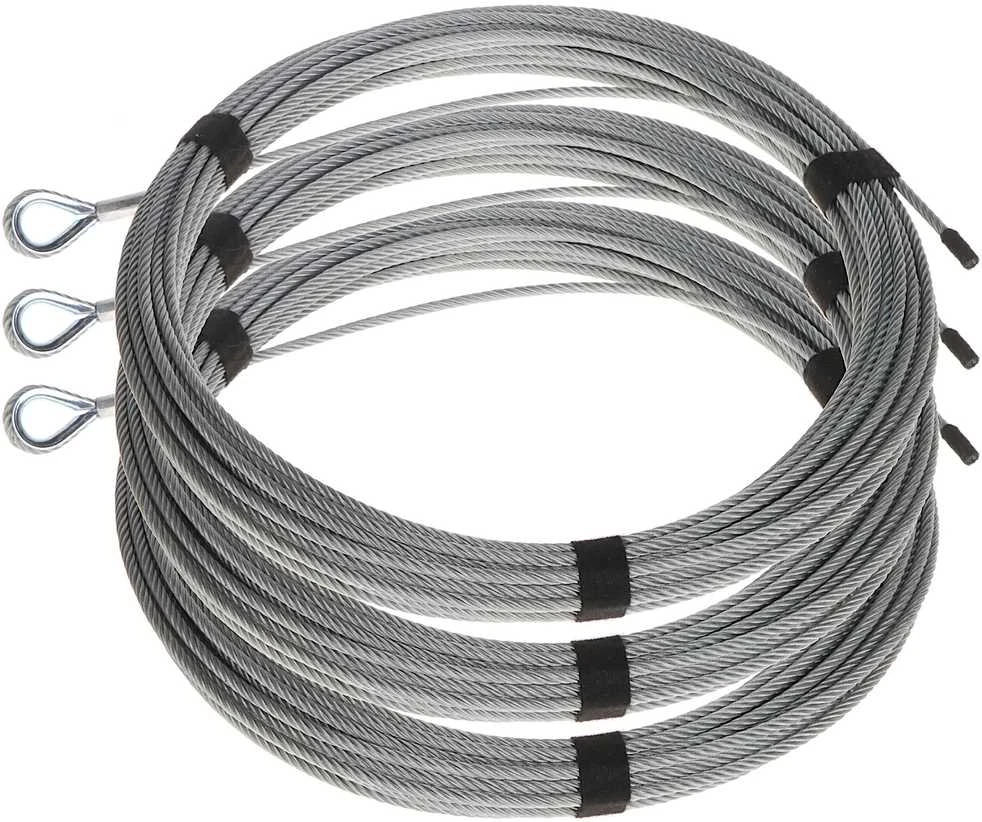

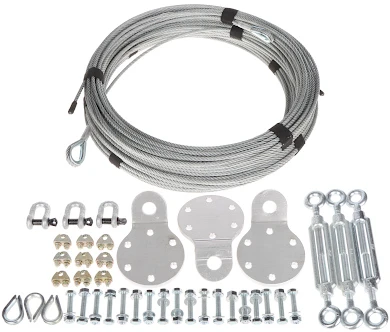

Rinkinio turinys: 3x Flanša, 18x Varžtas M8x40 su veržle, 6x Lyno apsauga ø5mm, 3x Plieninis lynas ø5mm, 19m - užakintas vienas galas, su atsarga, 9x Lyno suspaudėjas ø5mm , 3x Apkaba 0,75T, 3x Lyno tempiklis M10 kilpa -kilpa.

Prisijungimo procedūra:.

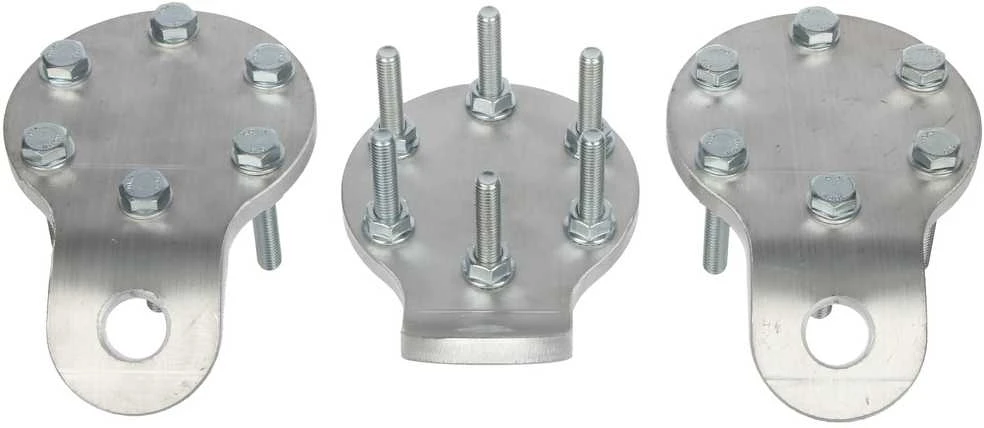

1. Flanša yra prisukama tarp 2 stiebo sekcijų MK-1.5 (tarp 10 ir 11 grotelių elemento).

2. Per tvirtinimo skylę flanšoje perdedame apkabą kaiščiu stiebo link.

3. Prie apkabos tvirtiname įtempimo lyną užakintu galu (ten kur įmontuota lyno apsauga)..

4. Laisvą lyno galą (tą, kur nėra lyno apsaugos) perdedame per lyno apsaugą uždėtą ant lyno tempiklio.

5. Laisvas lyno tempiklio galas yra tvirtinamas per kilpą prie pamato (tvirtinimo elementas priklausomas nuo įtvirtinimo - kliento pusėje).

6. Pasirenkame laisvumą ant lyno, uždedame 3 lyno suspaudėjus ir priveržame.

Reikėtų atsiminti, kad pirmasis suspaudėjas „laisvai“ turi būti pritrauktas kuo arčiau lyno apsaugos- kad lynas gražiai priglustų visoje grandinėje ir tik tada priveržti. Jei nepasirinksite laisvumo lynas gali nuslysti nuo lyno apsaugos ir gali būti netinkamai sujungta, arba ilgainiui lynas gali nusitrinti.

Gnybtai turi būti atskirti vienas nuo kito maždaug 30cm, o likusią lyno atsargą nukerpame arba susukame, kaipo atsargą - nes gali būti reikalinga keičiant arba perkeliant stiebo tvirtinimus.

7. Procedūrą užbaigiame likusį laisvumą pagriebianr lyno tempikliu ir lengvai įtempiame lyną (maždaug 100kg maksimali jėga)..

Ženklus virvės įtempimo padidėjimas gali deformuoti stiebo pagrindą (plieninį trikampį) arba nutraukti sriegius ant kablių /plieninių ankerių pamate.

Rinkinys buvo suprojektuotas atsižvelgiant į ilgalaikę lyno korozijos pataisą - naujojo komplekto jėga yra 800kg vienam lynui.
