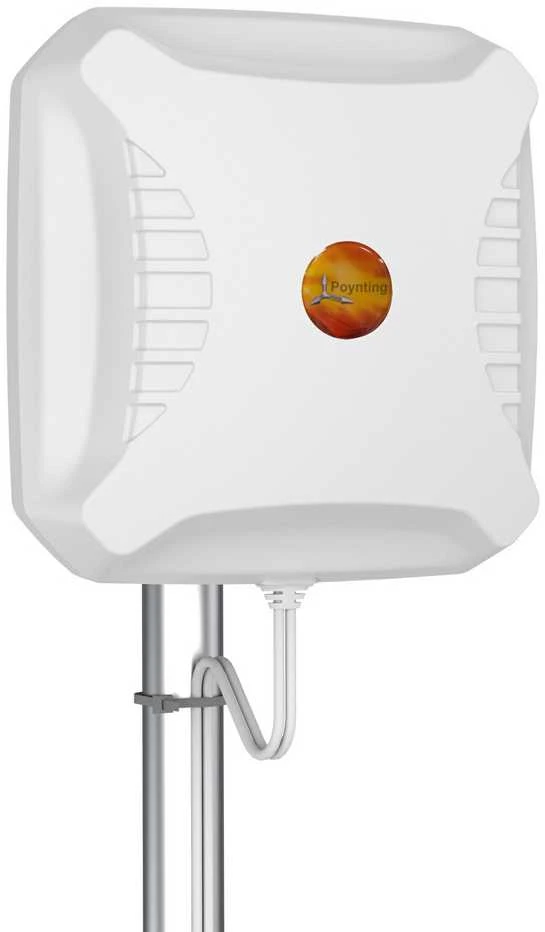

Antena panelowa Poynting XPOL-2-5G-02 typ N 11dBi

„Poynting XPOL-2-5G-02“ kryptinė antena (2x2 MIMO) 11 dBi | Be laido, lizdas. „NXPOL-2-5G“ yra trečiosios kartos „Poynting“ kryžminės poliarizuotos antenos serija. Antenos korpusas iš esmės atrodo taip pat, kaip ir antros kartos, tačiau jo vidus buvo visiškai perprojektuotas. Joje naudojama pažangi metamedžiagų technologija, naudojant dirbtinius magnetinius laidininkus (AMC) ir naują registruotą / patentuojamą šilumos kriauklės konfigūraciją, kuri, kaip įrodyta, užtikrina išskirtinius pralaidumo ir signalo stiprinimo patobulinimus. Antenos spinduliuotės modelis yra itin gerai valdomas, o tai dar labiau pagerina antenos našumą. „XPOL-2-5G“ antena apima naujas 3400–3800 MHz ir 690–960 MHz juostas, skirtas 2G, 3G, 4G ir 5G ryšiams. Antena išskirtinai gerai veikia šiose dažnių juostose: 698–960 MHz, 1700–2700 MHz, 2300–2400 MHz („WiFi“) ir 3400–3800 MHz. Be naujųjų juostų, stiprinimas 1700 MHz ir 2,7 GHz diapazonuose yra maždaug 3 dB didesnis nei jos pirmtako tose pačiose dažnių juostose! Antros kartos antena jau pranoko daugumą konkurentų šiose juostose, todėl šis reikšmingas stiprinimo pagerėjimas rodo naujų, pažangių medžiagų ir novatoriško radiatoriaus bei radiatoriaus konstrukcijos privalumus. Taigi, jei tai būtų automobilis, po variklio dangčiu įdiegėme visiškai naujos technologijos variklį su dvigubai didesne galia – jis gali atrodyti taip pat, bet palaukite, kol įjungsite degimą! Produkto savybės – itin plataus diapazono veikimo diapazonas nuo 698 iki 960 MHz, nuo 1710 iki 2700 MHz ir nuo 3400 iki 3800 MHz; – Gerai apgalvotos, su dekoru susijusios antenos užtikrina puikų MIMO našumą korinio ryšio juostose; – Galima montuoti ant lango, sienos arba stulpo, lengvos ir su patvariu korpusu; – Kruopštus mechaninis dizainas užtikrina patvarumą, atsparumą korozijai, vandeniui ir dulkėms (IP 65); – 2x2 MIMO veikimas; – Galima įsigyti trijų variantų: 5 m SMA kabelis, 10 m SMA kabelis ir N lizdas; – Siekiant didesnio našumo ir atsparumo, naudojamos naujausios metamedžiagos. Antenų pritaikymas – Miesto ir priemiesčių zonos; – Privačios gyvenamosios vietos, mažos ir vidutinės vietos įmonės; – Maži biurai ir biurai, kurių lygis yra „0“ arba „-1“; – Kai aprėptis yra silpna arba vidutinė; – Žemės ūkyje ir agroturizme; – Kuro ir dujų pramonėje. Antenos efektyvumo diagramos Įtampos ir bangos santykis (VSWR) *VSWR yra radijo dažnių energijos perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas. Idealioje sistemoje perduodama 100 % energijos, o tai atitinka 1:1 VSWR. Matuojama su maždaug 2 m ilgio kabeliu. Stiprinimas dBi. 11 dBi yra didžiausias stiprinimas visoms juostoms nuo 698 iki 3800 MHz: dešinėje pusėje esančiame grafike parodytas stiprinimas kiekvienoje iš veikiančių juostų. Spinduliavimo modeliai Plačiajuostės antenos XPOL-2-5G pristatymas (vaizdo įrašas): nuoroda: https://www.youtube.com/watch?v=jPp_iT98FYM Antenos variantai: Techninės specifikacijos Norėdami perskaityti visą antenos techninę dokumentaciją, spustelėkite čia.
