Servo 2040 - 18 kanalų servo valdiklis - Pimoroni PIM613

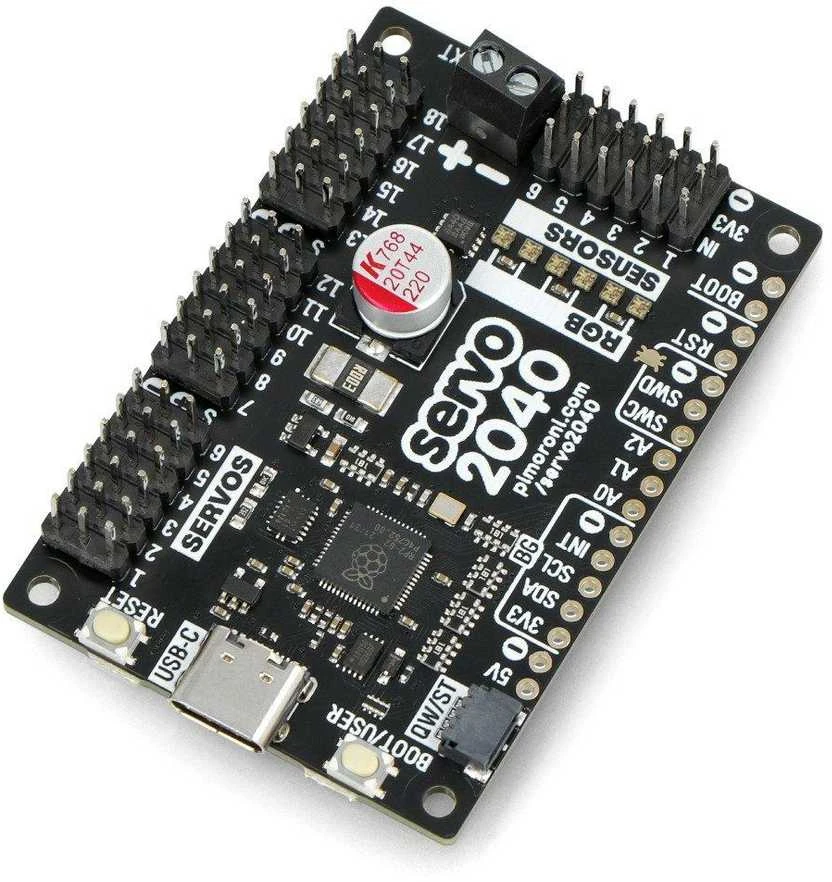

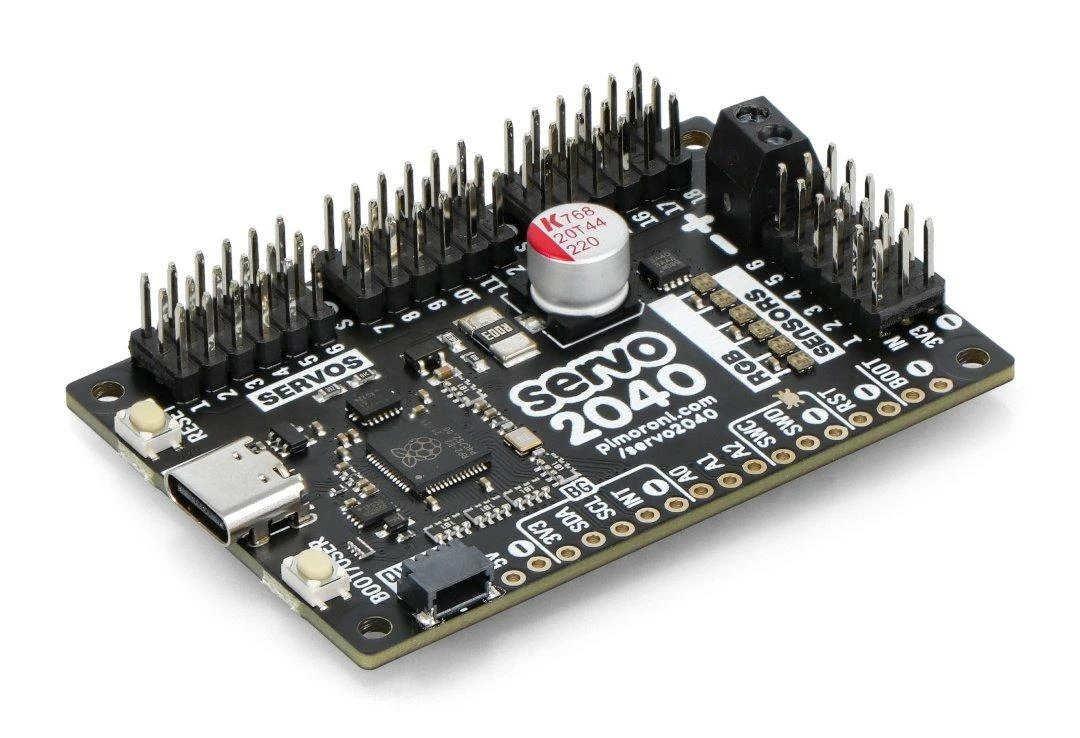

Servo 2040 yra servo valdiklis, kurį gamina PiMoroni. Jis turi 18 kanalų, leidžiančių vienu metu valdyti iki 18 servo. Be to, jis taip pat palaiko servo, veikiančius aukštesnės įtampos diapazone (iki 11 V). Servo 2040 aprūpintas 2 MB QSPI Flash atmintimi, palaikančia XiP, USB tipo C jungtį programavimui ir maitinimui, 6 adresuojamus RGB / Neopixel šviesos diodus ir net 6 papildomus 3 kontaktų laukus analoginiams jutikliams prijungti.

Pagrindinės savybės:

• Remiasi Raspberry Pi RP2040 sistema
• Įrengta 2 MB QSPI Flash atmintis, palaikanti XiP

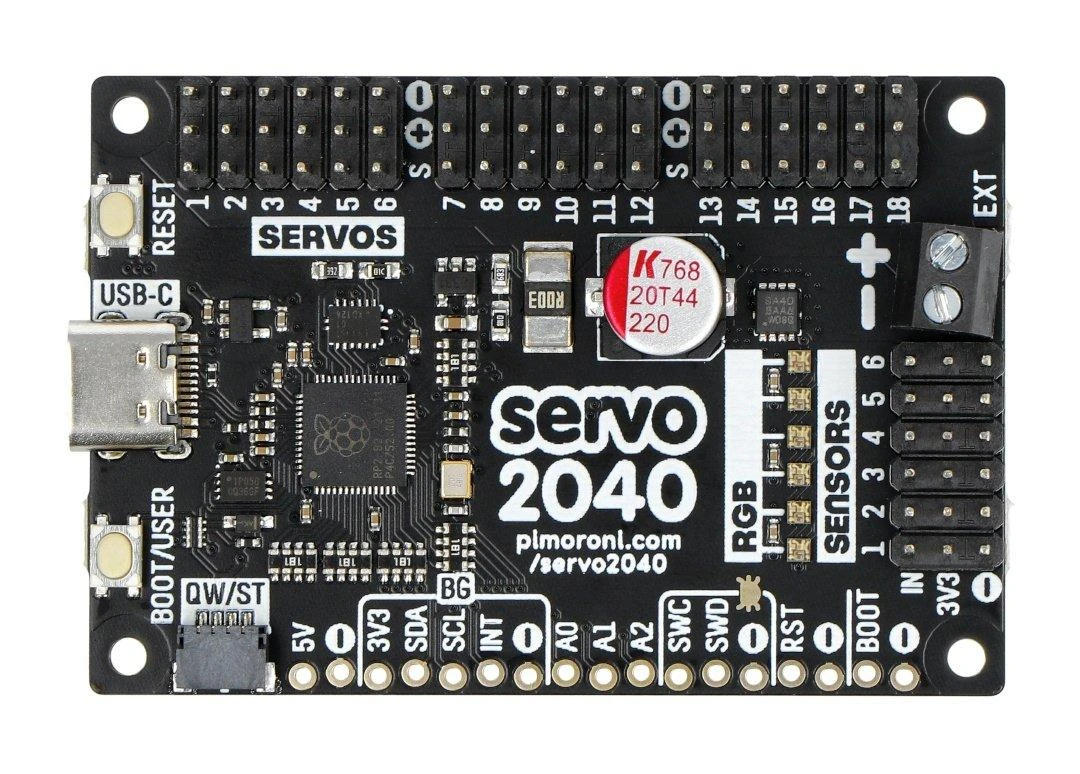

• Jis turi 3 kontaktų išėjimus, aprašytus nuo 1 iki 18, kad būtų patogu prijungti iki 18 skirtingų servo

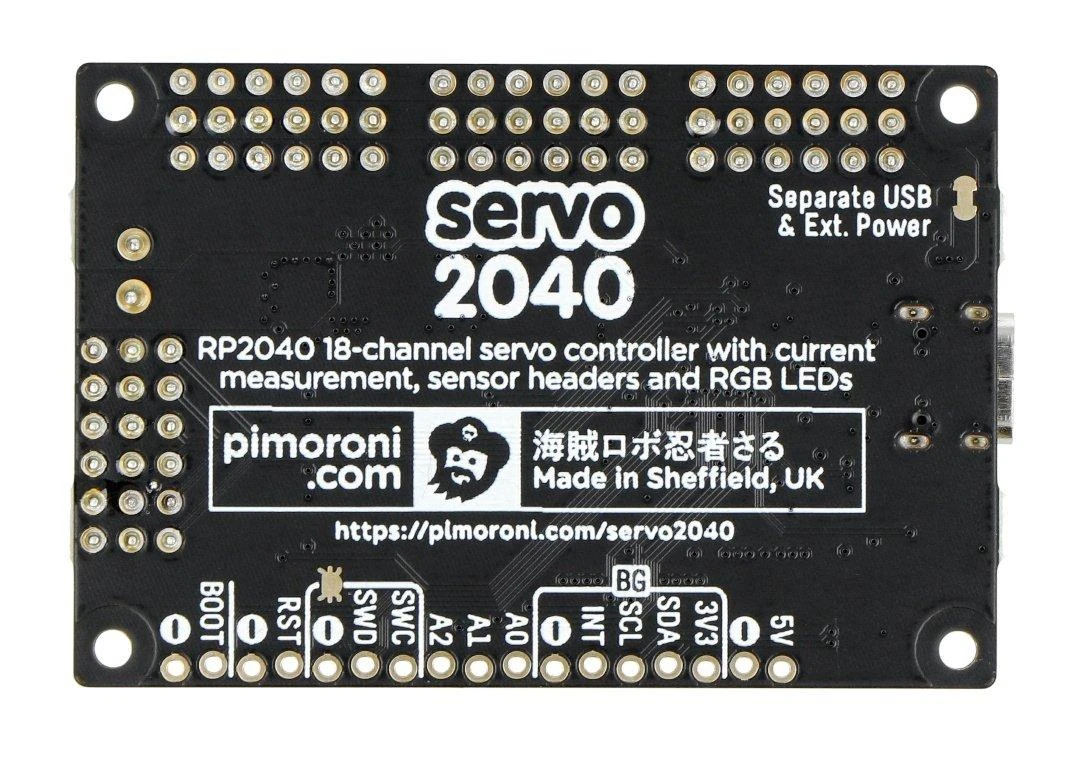

• Palaiko aukštesnės įtampos servo iki 11 V – jei norite valdyti servo, kurių įtampa aukštesnė nei 5 V, turite nupjauti maitinimo trumpiklį Separate USB and Ext. Power (esantis plokštės gale), kad nepažeistumėte RP2040 nuo perteklinės įtampos. Jei nukirpsite trumpiklį, turėsite atskirą maitinimą plokštės logikai (per USB arba 5 V)
• Įrengtas 6 adresuojami RGB / Neopixel šviesos diodai
• Jame yra net 6 papildomi 3 kontaktų laukai, skirti prijungti analoginius jutiklius
• Atkūrimo mygtukas ir BOOT mygtukas (BOOT mygtukas taip pat gali būti naudojamas kaip vartotojo mygtukas)
• USB Type-C jungtis programavimui ir maitinimui (maks. 3 A)
• Sraigtiniai išorinio maitinimo šaltinio gnybtai (apsaugoti nuo atvirkštinio poliškumo) - maksimali nuolatinė srovė yra 10 A
• Pilnai surinktas ir nereikia lituoti

• Modulio tipas: servo valdiklis
• Kanalų skaičius: 18
• Integruotas lustas: Raspberry Pi RP2040 (Dual Arm Cortex M0 + taktinis dažnis iki 133 MHz su 264 KB SRAM atmintimi)
• QSPI Flash atmintis: 2MB (palaiko XiP)
• Dydžiai: 62 x 42 x 12 mm
• Tvirtinimo angos: M2.5
