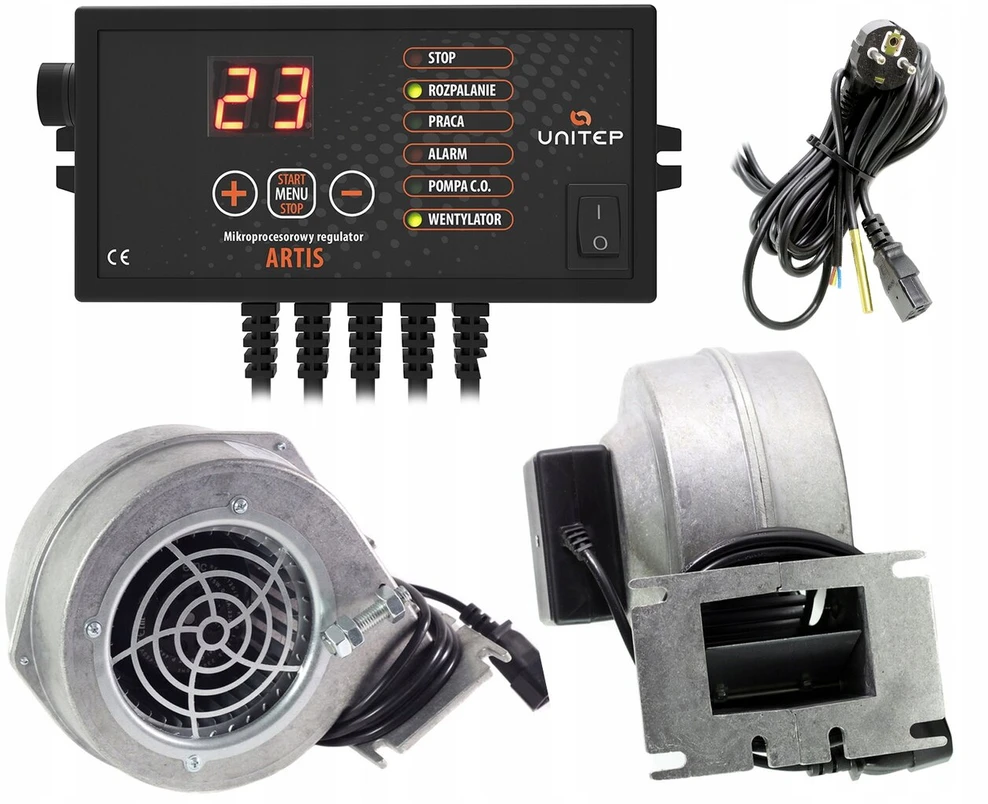

Unitep Katilo valdiklio Artis + pūstuvas ventiliatorius Nws-120 + sklendė

1. Artis vairuotojas

2. Ventiliatorius su atvartu - NWS -120

Rinkinys veikia praktiškai su kiekvienu tradiciniu centriniu šildymo katilu. (Putimas/įkrovimas) Be tiektuvo.

Labai paprasta operacija!

Valdiklio funkcijos:

• Energijos suvartojimas tik 2 W,
• Lenkijos produktas,
• Puikus santykis Kaina/kokybė,
• Matmenys: 14,5x7,5x4 cm
• Meniu tik lenkiškai!

Ventiliatoriaus savybės:

• Aukšta gatavos produkto kokybė,
• Pridedamas gamyklos maitinimo laidas su standartiniu (kompiuterio) IEC papildiniu,
• Labai stiprus, aliuminio korpusas!
• pastatytas atvartas (reguliuojamas),
• Standartinis priedas 13,5 x 9 cm,
• Tobulas santykio kaina/kokybė.

____________________________________

1. Artis valdiklis

„Artis“ valdiklis kontroliuoja centrinio šildymo įrengimo ir ventiliatoriaus ventiliatoriaus cirkuliacijos siurblį (su greičio reguliavimu). Jis turi smūgio funkciją - aukščiau nustatytos temperatūros, ventiliatorius įjungiamas kartas nuo laiko. Jis turi centrinio šildymo įrengimo cirkuliacijos siurblio nustatymą. Kai jis dega centriniame kaitinimo katile. O temperatūra nukris žemiau 30 laipsnių, ventiliatorius išjungtas - taupymo funkcija.

• Bandy funkcija & nbsp; - Virš nustatytos temperatūros ventiliatorius įjungiamas laikas nuo laiko (valdiklis sureguliuoja patį smūgio laiką, taip pat tarp smūgių - ekonominė funkcija)
• Centrinio šildymo įrengimo cirkuliacijos siurblio nustatymo funkcija. & nbsp; Nudegus centriniame šildymo katile, o temperatūra nepakyla 25 minutes, pūstuvo ventiliatorius išjungiamas - taupymo funkcija.
• pertraukos pertrauka & nbsp;- vertė, suteikta per kelias minutes. Tai reiškia pertraukos laiką tarp vieno smūgio ir kito. Susiję su situacija, kai katilo temperatūra pasiekia norimą temperatūrą.
• Blow Work & nbsp;- vertė, suteikta per kelias sekundes. Tai reiškia, kad ventiliatoriaus darbo laikas nuo jo priedo prie išjungimo. Susiję su situacija, kai katilo temperatūra pasiekia norimą temperatūrą.
• Pūstuvo greitis & nbsp;-& nbsp; nuo 30 iki 99 %. Valdiklis yra skirtas bendradarbiauti su kiekvieno tipo pūtikliu.
• Temperatūros aliarmas & nbsp;- Jei krosnies temperatūra viršija parametro vertę, valdiklis pereis į aliarmo režimą.
• Histerezė & nbsp;- šis parametras reiškia temperatūros skirtumus, kuriems savininkas turi vykti ir išvengti. siurbliai
• C.O. siurblys & nbsp;- Jei krosnies temperatūra viršys nurodytą vertę, bus paleistas centrinis šildymo siurblys. Atskirtis bus žemesnė temperatūra pagal histerezę.

Specifikacija:

• Namidalinė įtampa/ diapazonas: & nbsp; 230V 50Hz
• Galios tipas: & nbsp; Įvairi srovės ~
• Pulinio išvesties apkrova: & nbsp; 1a
• Siurblio išvesties apkrova: & nbsp; 1a
• Reguliatoriaus energijos suvartojimas: & Nbsp; 2W
• Temperatūros matavimo diapazonas: & Nbsp; 0-99 ° C
• Temperatūros nustatymo diapazonas: & Nbsp; 35–80 ° C
• Histerezė: & nbsp; 1-9 ° C
• Siurblio tvirtinimo temperatūra: & nbsp; 25-70 ° C
• Įvertinta smūgio įtampa: & nbsp; 2500 V
• Pastatų apsaugos saugykla: & Nbsp; IP20

2. Ventiliatorius su atvartu-NWS-120

NWS-120 pūstuvo ventiliatoriaus korpusą sudaro dvi aliuminio dalys. Elektrinis variklis yra už aliuminio korpuso, tačiau padengtas dangteliu, pagamintu iš plastiko. Tai apsaugo nuo variklio ir jo dalių prisilietimo. Aliuminio ventiliatoriaus turbina yra pritvirtinta tiesiai prie variklio volo ir yra apsaugota šoniniu dangteliu oro įleidimo angoje, kuri apsaugo nuo turbinų prisilietimų judesio metu ir neleidžia mechaninėms dalims patekti į turbinos ašmenis.

Oro lizdas baigtas pritvirtinta apykakle, kurioje yra skylės varžtai, skirti ventiliatoriui pritvirtinti prie katilo. NWS-120 pūtiklis turi ventiliatoriaus apverstą atvartą, kuris, išjungęs ventiliatorių, uždaromas ir neleidžia orui patekti į katilo degimą.

vėliava (droselis) kaip standartinė!

ventiliatorius buvo aprūpintas oro drosniu (atvartu), kad oras užkirstų kelią rotoriui, kai ventiliatorius neveikia. Tai padeda išlaikyti stabilesnę katilo temperatūrą. Atvartas yra reguliuojamas svirtimi su dviem veržlėmis. Reglamento aprašymą galima rasti vartotojo vadove.

Specifikacija:

• Įvertinta įtampa: 230 V
• Įvertintas dažnis: 50 Hz
• Atsisiųskite galią: 80 W
• Maks. Našumas: 180 m3/h
• Apyvarta: 2680 aps/min
• Akustinės galios lygis: 63 db (a)
• Masė: 2,2 kg

Gamintojo aptarnaujami matmenys:

• Plotis su varikliu: Gerai. 12,5 cm
• Ilgis: apytiksliai. 19 cm,
• ūgis: Gerai. 19,5 cm
• Tvirtinimo apykaklė: 13,5 x 9 cm
• Skylės prie tvirtinimo apykaklės: 7,5 x 12 cm
